物理选择性必修 第一册第二章 机械振动1 简谐运动及其图像学案
展开
这是一份物理选择性必修 第一册第二章 机械振动1 简谐运动及其图像学案，共28页。

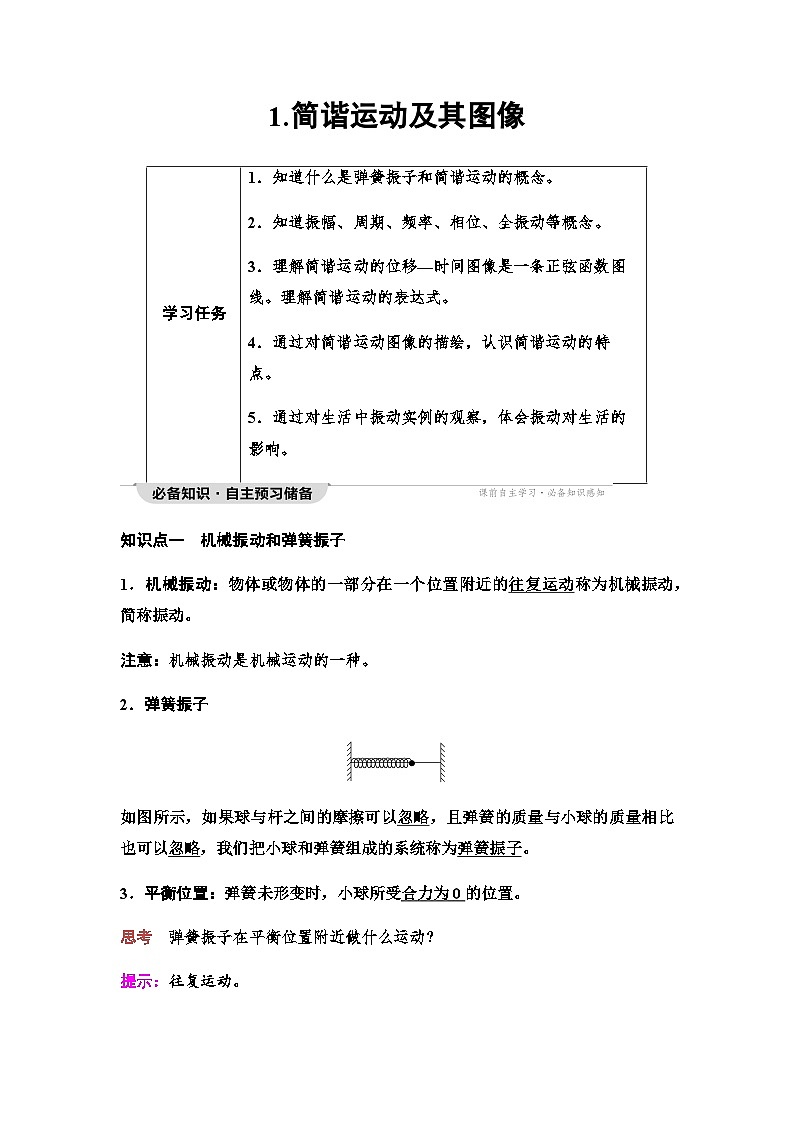

1．机械振动：物体或物体的一部分在一个位置附近的往复运动称为机械振动，简称振动。
注意：机械振动是机械运动的一种。
2．弹簧振子
如图所示，如果球与杆之间的摩擦可以忽略，且弹簧的质量与小球的质量相比也可以忽略，我们把小球和弹簧组成的系统称为弹簧振子。
3．平衡位置：弹簧未形变时，小球所受合力为0的位置。
思考 弹簧振子在平衡位置附近做什么运动？
提示：往复运动。

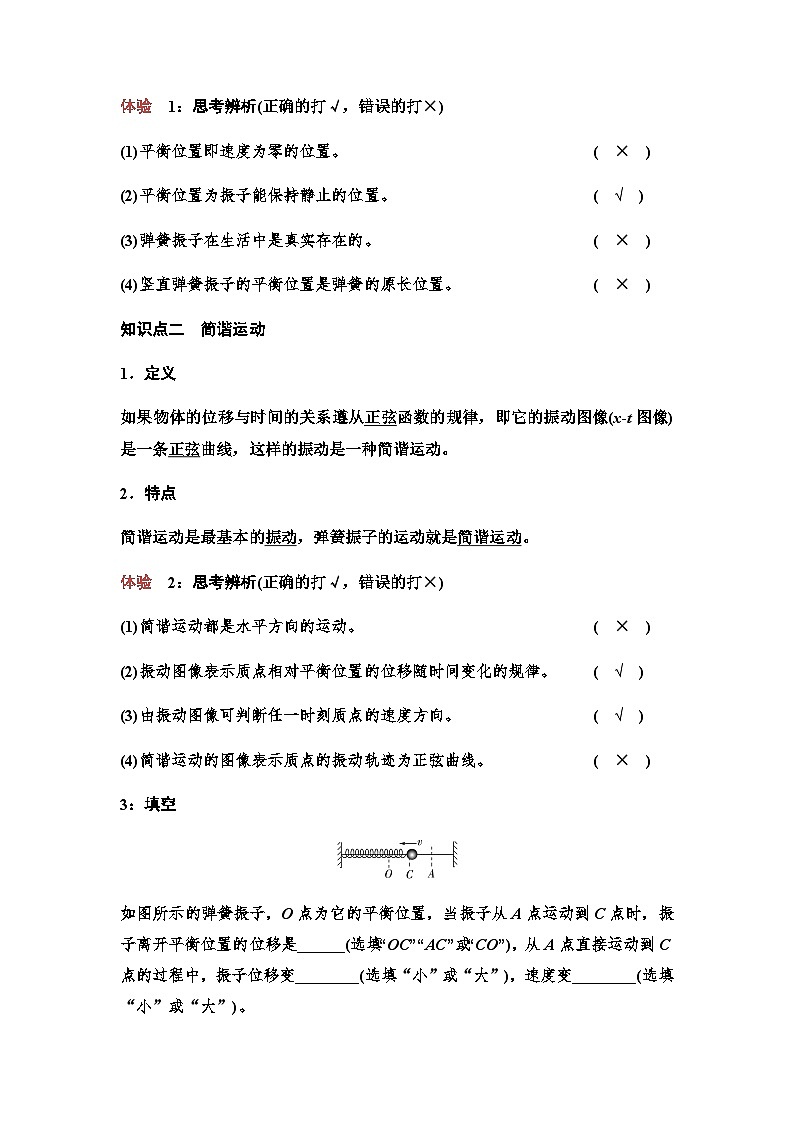

体验 1：思考辨析(正确的打√，错误的打×)
(1)平衡位置即速度为零的位置。( × )
(2)平衡位置为振子能保持静止的位置。( √ )
(3)弹簧振子在生活中是真实存在的。( × )
(4)竖直弹簧振子的平衡位置是弹簧的原长位置。( × )
知识点二 简谐运动
1．定义
如果物体的位移与时间的关系遵从正弦函数的规律，即它的振动图像(x-t图像)是一条正弦曲线，这样的振动是一种简谐运动。
2．特点
简谐运动是最基本的振动，弹簧振子的运动就是简谐运动。
体验 2：思考辨析(正确的打√，错误的打×)
(1)简谐运动都是水平方向的运动。( × )
(2)振动图像表示质点相对平衡位置的位移随时间变化的规律。( √ )
(3)由振动图像可判断任一时刻质点的速度方向。( √ )
(4)简谐运动的图像表示质点的振动轨迹为正弦曲线。( × )
3：填空
如图所示的弹簧振子，O点为它的平衡位置，当振子从A点运动到C点时，振子离开平衡位置的位移是______(选填“OC”“AC”或“CO”)，从A点直接运动到C点的过程中，振子位移变________(选填“小”或“大”)，速度变________(选填“小”或“大”)。
[答案] OC 小 大
知识点三 描述简谐运动的物理量
1．振幅
(1)定义：振动物体离开平衡位置的最大距离，叫作振动的振幅。用A表示，国际单位为米(m)。
(2)物理含义：振幅是描述振动幅度大小的物理量；振动物体的运动范围是振幅的两倍。
2．全振动
一个完整的振动过程，称为一次全振动。不管从哪儿作为开始研究的起点，振动物体完成一次全振动的时间总是相同的。此时，位移、速度第一次同时与初始状态相同，即物体从同一方向回到出发点。
3．周期(T)和频率(f)
(1)周期T：做简谐运动的物体完成一次全振动所需要的时间。单位：秒(s)。
(2)频率f：物体完成全振动的次数与所用时间之比。单位：赫兹，简称赫，符号是Hz。
(3)周期T与频率f的关系式：T＝eq \f(1,f)。
4．相位
在物理学上，我们用不同的相位来描述周期性运动在各个时刻所处的不同状态。
体验 4：思考辨析(正确的打√，错误的打×)
(1)振幅就是指振子的位移。( × )
(2)振幅就是指振子的路程。 ( × )
(3)振子从离开某位置到重新回到该位置的过程不一定是一次全振动过程。
( √ )
(4)始末速度相同的一个过程一定是一次全振动。 ( × )
(5)振子eq \f(1,4)个周期通过的路程一定等于1个振幅。 ( × )
知识点四 简谐运动的表达式
1．表达式：简谐运动的表达式可以写成
x＝Asineq \b\lc\(\rc\)(\a\vs4\al\c1(ωt＋φ))或x＝Asineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)t＋φ))。
2．表达式中各量的意义
(1)“A”表示简谐运动的振幅。
(2)“ω”是一个与频率成正比的物理量，叫简谐运动的圆频率。
(3)“T”表示简谐运动的周期，“f”表示简谐运动的频率，它们之间的关系为T＝eq \f(1,f)。
(4)“eq \f(2π,T)t＋φ”或“2πft＋φ”表示简谐运动的相位。
(5)“φ”表示简谐运动的初相位，简称初相。
提醒 1．相位ωt＋φ是随时间变化的一个变量。
2．相位每增加2π就意味着完成了一次全振动。
体验 5：思考辨析(正确的打√，错误的打×)
(1)简谐运动的位移表达式与计时时刻物体所在位置无关。( × )
(2)按x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(8πt＋\f(1,4)π))cm的规律振动的弹簧振子的振动周期为eq \f(1,4) s。 ( √ )
(3)按x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(8πt＋\f(1,4)π))cm的规律振动的弹簧振子的振幅为5 cm。( √ )
如图所示的装置，把小球向右拉开一段距离后释放，可以观察到小球左右运动了一段时间，最终停止运动。
(1)小球的运动具有什么特点？为什么小球最终停止运动？
(2)在横杆上涂上一层润滑油，重复刚才的实验，观察到的结果与第一次实验有何不同？
(3)猜想：如果小球受到的阻力忽略不计，弹簧的质量比小球的质量小得多，也忽略不计，实验结果如何？
提示：(1)小球的运动具有往复性。小球因为受到阻力的作用最终停止运动。
(2)小球往复运动的次数增多，运动时间变长。
(3)小球将持续地做往复运动。
考点1 弹簧振子
1．振子模型：有水平弹簧振子和竖直弹簧振子，如图甲、乙所示。空气阻力及球与杆之间的摩擦可以忽略，且弹簧的质量与小球的质量相比可以忽略。
甲 乙
2．振动系统看成弹簧振子的条件
(1)弹簧的质量比小球的质量小得多，可以认为质量集中于振子。
(2)构成弹簧振子的小球体积足够小，可以认为小球是一个质点。
(3)摩擦力可以忽略。
(4)小球从平衡位置被拉开的距离在弹性限度内。
3．弹簧振子的振动分析
(1)位移及其变化
位移指相对平衡位置的位移，由平衡位置指向振子所在的位置。当振子从平衡位置向最大位移处运动时，位移增大；当振子由最大位移处向平衡位置运动时，位移减小。
(2)速度及其变化
振子在平衡位置处速度最大，在最大位移处速度为零。振子由平衡位置向最大位移处运动时，速度减小；振子由最大位移处向平衡位置运动时，速度增大。
(3)涉及加速度变化的图像问题
水平弹簧振子所受弹簧的弹力是振子受到的合力，竖直弹簧振子所受的重力与弹力之和是振子受到的合力。不论是水平弹簧振子还是竖直弹簧振子，均满足：在平衡位置处所受的合力为零，加速度为零；而在最大位移处所受的合力最大，加速度最大。
【典例1】 一弹簧振子做简谐运动，下列说法正确的是( )
A．若位移为负值，则速度一定为正值，加速度也一定为正值
B．振子通过平衡位置时，速度为零，加速度最大
C．振子每次通过同一位置时，加速度相同，速度也一定相同
D．振子每次通过同一位置时，其速度不一定相同，但加速度一定相同
D [简谐运动中的位移、速度和加速度不是彼此独立的物理量，在同一位置，位移和加速度的方向是一定的，而速度方向有两种可能。表解如下：
]
振动分析的三点注意
(1)位移、速度、加速度都是矢量，矢量相同，必须是大小和方向都相同。
(2)振子在某位置时对应的位移方向与加速度方向一定相反。
(3)除最大位移处外，振子连续两次经过同一位置时的速度大小相等，方向相反。
[跟进训练]
1.(多选)如图所示，有一弹簧振子，O点为平衡位置，当振子从A点运动到C点时，其相对于平衡位置( )
A．振子的位移大小为OC
B．振子的位移大小为AC
C．振子的位移方向向左
D．振子从A点运动到C点过程中，加速度方向与速度方向相同
AD [振子离开平衡位置，以O点为起点，C点为终点，故位移大小为OC，位移方向向右，振子从A点到O点做加速运动，加速度方向与速度方向相同，A、D正确。]
考点2 描述简谐运动的物理量
1．振幅与位移、路程、周期的关系
(1)振幅与位移：振动中的位移是矢量，振幅是标量。在数值上，振幅与振动物体的最大位移相等，在同一简谐运动中振幅是确定的，而位移随时间做周期性的变化。
(2)振幅与路程：振动中的路程是标量，是随时间不断增大的。其中常用的定量关系是：一个周期内的路程为4倍振幅。
(3)振幅与周期：在简谐运动中，一个确定的振动系统的周期(或频率)是固定的，与振幅无关。
2．对全振动的理解
(1)全振动的定义：振动物体以相同的速度相继通过同一位置所经历的过程，叫作一次全振动。
(2)正确理解全振动的概念，还应注意把握全振动的四个特征。
①物理量特征：位移(x)、加速度(a)、速度(v)三者第一次同时与初始状态相同。
②时间特征：历时一个周期。
③路程特征：振幅的4倍。
④相位特征：增加2π。
【典例2】 如图所示，将弹簧振子从平衡位置下拉一段距离Δx，释放后振子在A、B间振动，且AB＝20 cm，振子由A首次到B的时间为0.1 s，求：
(1)振子振动的振幅、周期和频率；
(2)振子由A首次到O的时间；
(3)振子在5 s内通过的路程及偏离平衡位置的位移大小。
思路点拨：解此题关键有两点：
(1)振子的振动范围是振幅的2倍；
(2)振动具有周期性，且一个周期内的路程是振幅的4倍。
[解析] (1)由题图可知，振子振动的振幅为10 cm，t＝0.1 s＝eq \f(T,2)，所以T＝0.2 s。由f＝eq \f(1,T)得f＝5 Hz。
(2)根据简谐运动的对称性可知，振子由A首次到O的时间与振子由O首次到B的时间相等，均为0.05 s。
(3)设弹簧振子的振幅为A，A＝10 cm。振子在1个周期内通过的路程为4A，故在t＝5 s＝25T内通过的路程s＝40×25 cm＝1 000 cm；5 s内振子振动了25个周期，故5 s末振子仍处在A点，所以振子偏离平衡位置的位移大小为10 cm。
[答案] (1)10 cm 0.2 s 5 Hz (2)0.05 s
(3)1 000 cm 10 cm
考点3 简谐运动及其图像、表达式
1．简谐运动：简谐运动的位移随时间按正弦函数的规律变化，所以不是匀变速运动，而是在变力作用下的非匀变速运动。
2．对表达式x＝Asin(ωt＋φ)的理解
(1)式中x表示振动质点相对于平衡位置的位移；t表示振动的时间。
(2)由于ω＝eq \f(2π,T)＝2πf，所以表达式也可写成：
x＝Asineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)t＋φ))或x＝Asin(2πft＋φ)。
3．简谐运动两种描述方法的比较
(1)简谐运动图像即x-t图像是描述质点振动情况的一种手段，直观反映了质点的位移x随时间t变化的规律。
(2)x＝Asin(ωt＋φ)是用函数表达式的形式表示质点的振动情况。
(3)两者对同一个简谐运动的描述是一致的。常解决的两类问题：一是根据振动方程作出振动图像；二是根据振动图像读出振幅、周期、初相，写出位移的函数表达式。
4．由简谐运动的图像获取的信息
(1)任意时刻质点的位移的大小和方向
如图所示，质点在t1、t2时刻的位移分别为x1和－x2。
(2)任意时刻质点的运动方向
根据下一时刻质点的位移确定运动方向，如图中的a点，下一时刻质点离平衡位置更远，故a点对应时刻质点向正方向远离平衡位置运动。
(3)任意时刻质点的速度、加速度、位移的变化情况根据下一时刻质点的位移，判断是远离还是靠近平衡位置。若远离平衡位置，则速度越来越小，加速度、位移越来越大；若靠近平衡位置，则速度越来越大，加速度、位移越来越小。
角度1 根据图像分析物理量
【典例3】 (多选)如图所示是一做简谐运动的物体的振动图像，下列说法正确的是( )
A．振动周期是2×10－2s
B．第2个10－2s内物体的位移是－10 cm
C．物体的振动频率为25 Hz
D．物体的振幅是10 cm
思路点拨：解此题的关系是从图像中正确获取周期和振幅的信息。
BCD [由题图可知，物体完成一次全振动需要的时间为4×10－2s，故周期为T＝4×10－2s，A错误；在第2个10－2s内，即在1×10－2s到2×10－2s内物体由正向的10 cm处到达平衡位置，故位移为x＝0－10 cm＝－10 cm，B正确；频率f＝eq \f(1,T)＝eq \f(1,4×10－2)Hz＝25 Hz，C正确；由图可知，物体的最大位移为10 cm，则振幅为10 cm，故D正确。]
振幅与路程的关系
振动中的路程是标量，是随时间不断增大的。一个周期内的路程为4倍的振幅。
(1)若从特殊位置开始计时，如平衡位置、最大位移处，eq \f(1,4)周期内的路程等于振幅。
(2)若从一般位置开始计时，eq \f(1,4)周期内的路程与振幅之间没有确定关系，路程可能大于、等于或小于振幅。
[跟进训练]
2.(2021·四川郫都高二期中)一弹簧振子做简谐运动的振动图像如图所示，求：
(1)振子简谐运动振幅A、周期T，并写出该简谐运动的位移x随时间变化t的表达式；
(2)振子做简谐运动前20 s的位移x和总路程s。
[解析] (1)由振动图像可得A＝8 cm，T＝0.4 s，则有ω＝eq \f(2π,T)＝5π rad/s，故该振子做简谐运动的表达式为x＝8cs 5πteq \b\lc\(\rc\)(\a\vs4\al\c1(cm))。
(2)前20 s刚好经过了50个周期，所以前20 s振子的位移x＝0 m，前20 s振子的总路程为s＝50×4A＝1600 cm＝16 m。
[答案] (1)8 cm 0.4 s x＝8cs5πteq \b\lc\(\rc\)(\a\vs4\al\c1(cm))
(2)0 16 m
角度2 简谐运动的表达式
【典例4】 A、B两个简谐运动的位移—时间图像如图所示。
请根据图像写出；
(1)A的振幅是________cm，周期是________s；B的振幅是________ cm，周期是________ s。
(2)写出这两个简谐运动的位移随时间变化的关系式。
[解析] (1)由题图知，A的振幅是0.5 cm，周期是0.4 s；B的振幅是0.2 cm，周期是0.8 s。
(2)由题图知，t＝0时刻A中振动的质点从平衡位置开始沿负方向振动，φA＝π，由TA＝0.4 s，
得wA＝eq \f(2π,TA)＝5π rad/s。则简谐运动的表达式为xA＝0.5sin(5πt＋π)cm。t＝0时刻B中振动的质点从平衡位置沿正方向已振动了eq \f(1,4)周期，φB＝eq \f(π,2)，由TB＝0.8 s，得wB＝eq \f(2π,TB)＝2.5π rad/s, 则简谐运动的表达式为xB＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(2.5πt＋\f(π,2)))cm。
[答案] (1)0.5 0.4 0.2 0.8
(2)xA＝0.5sin(5πt＋π) cm
xB＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(2.5πt＋\f(π,2)))cm
[母题变式]
在上例中，t＝0.05 s时两质点的位移分别是多大？
[解析] 将t＝0.05 s分别代入两个表达式中得xA＝0.5sin(5π×0.05＋π) cm＝－0.5×eq \f(\r(2),2) cm＝－eq \f(\r(2),4) cm；
xB＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(2.5π×0.05＋\f(π,2)))cm＝0.2sineq \f(5,8)π cm。
[答案] xA＝－eq \f(\r(2),4) cm xB＝0.2sineq \f(5,8)π cm
应用简谐运动的函数表达式的四点技巧
(1)明确振幅A、周期T、频率f的对应数值，其中T＝eq \f(2π,ω)，f＝eq \f(ω,2π)。
(2)把明确的物理量与所要求解的问题相对应，找到对应关系。
(3)同频率的两个简谐运动进行比较时，相位差的取值范围一般为－π≤Δφ≤π。
(4)比较相位或计算相位差时，一定要用同种函数来表示振动方程。
[跟进训练]
3．某质点做简谐运动，其位移随时间变化的函数关系式为x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(π,4)t))cm，则下列关于质点运动的说法正确的是( )
A．质点做简谐运动的振幅为10 cm
B．质点做简谐运动的周期为4 s
C．在t＝4 s时质点的速度最大
D．在t＝4 s时质点的加速度最大
C [由位移随时间变化的函数关系式x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(π,4)t))cm，可知质点做简谐运动的振幅为5 cm，圆频率ω＝eq \f(π,4)rad/s，则周期为T＝eq \f(2π,ω)＝8 s，故A、B错误；在t＝4 s时质点的位移为零，说明质点正通过平衡位置，速度最大，加速度最小，故C正确，D错误。]
考点4 简谐运动的周期性和对称性
简谐运动是一种周期性的运动，简谐运动的物理量随时间周期性变化，如图所示，OC＝OD。
1．时间的对称
(1)物体来回通过相同两点间的时间相等，即tDB＝tBD。
(2)物体经过关于平衡位置对称的等长的两线段的时间相等，图中tDB＝tBD＝tCA＝tAC，tOD＝tDO＝tOC＝tCO。
2．速度的对称
(1)物体连续两次经过同一点(如D点)的速度大小相等，方向相反。
(2)物体经过关于O点对称的两点(如C与D)时，速度大小相等，方向可能相同，也可能相反。
3．位移的对称
(1)物体经过同一点(如C点)时，位移相同。
(2)物体经过关于O点对称的两点(如C与D)时，位移大小相等、方向相反。
【典例5】 如图所示，水平方向的弹簧振子振动过程中，振子先后经过a、b两点时的速度相同，且从a到b历时0.2 s，从b再回到a的最短时间为0.4 s，aO＝bO，c、d为振子最大位移处，则该振子的振动频率为( )
A．1 HzB．1.25 Hz
C．2 Hz D．2.5 Hz
B [由题可知，a、b两点关于平衡位置对称，从a到b历时t1＝0.2 s，从b再回到a的最短时间为0.4 s，即从b到c所用时间为t2＝eq \f(0.4－0.2,2)s＝0.1 s，所以弹簧振子振动的周期为T＝4eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(t1,2)＋t2))＝0.8 s，则振动频率为f＝eq \f(1,T)＝1.25 Hz，故B正确，A、C、D错误。]
由于简谐运动是一种变加速运动，所以计算简谐运动的周期，往往要利用简谐运动的对称性，先计算出从平衡位置到最大位移处(或从最大位移处到平衡位置)的时间，即eq \f(T,4)，再计算一个周期T的大小。
[跟进训练]
4．(多选)一振子沿x轴做简谐运动，平衡位置在坐标原点。t＝0时振子的位移为－0.1 m，t＝1 s时位移为0.1 m，则( )
A．若振幅为0.1 m，振子的周期可能为eq \f(2,3) s
B．若振幅为0.1 m，振子的周期可能为eq \f(4,5) s
C．若振幅为0.2 m，振子的周期可能为4 s
D．若振幅为0.2 m，振子的周期可能为6 s
AD [若振幅为0.1 m，自题意知，Δt＝eq \b\lc\(\rc\)(\a\vs4\al\c1(n＋\f(1,2)))T(n＝0、1、2、…)，解得T＝eq \f(2,2n＋1)s，(n＝0、1、2、…)，代入n＝1，则T＝eq \f(2,3) s，A项正确，代入T＝eq \f(4,5) s，则n＝0.75不符上式要求，B项错误；若振幅为0.2 m，t＝0时，由振子做简谐运动的表达式y＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)t＋φ0))m可知，0.2sin φ0 m＝－0.1 m，解得φ0＝－eq \f(π,6)或φ0＝－eq \f(5π,6)；t＝1 s时，有0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)＋φ0))m＝0.1 m，将T＝6 s代入0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)＋φ0))m＝0.1 m可知，D项正确；将T＝4 s代入0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)＋φ0))m≠0.1 m可知，C项错误。]
1．如图所示，弹簧振子在a、b两点间做简谐运动，当振子从平衡位置O向a运动过程中( )
A．加速度和速度均不断减小
B．加速度和速度均不断增大
C．加速度不断增大，速度不断减小
D．加速度不断减小，速度不断增大
C [当振子从平衡位置O向a运动的过程中，弹簧的弹力逐渐增大，根据牛顿第二定律知，加速度逐渐增大，加速度的方向与速度的方向相反，振子做减速运动，则振子速度减小，C正确，A、B、D错误。]
2．(多选)下列关于简谐运动的振幅、周期和频率的说法中正确的是( )
A．振幅是矢量，方向从平衡位置指向最大位移处
B．周期和频率的乘积是一个常数
C．振幅增加，周期必然增加而频率减小
D．做简谐运动的物体，其频率固定，与振幅无关
BD [振幅是振动物体离开平衡位置的最大距离，是标量，A错误；周期和频率互为倒数，即T＝eq \f(1,f)，故T·f＝1，B正确；振动周期或频率只与振动系统本身有关，与振幅无关，C错误，D正确。]
3.(多选)弹簧振子在A、B之间做简谐运动，如图所示，O为平衡位置，测得A、B间距为8 cm，完成30次全振动所用时间为60 s。则( )
A．振动周期是2 s，振幅是8 cm
B．振动频率是2 Hz
C．振子完成一次全振动通过的路程是16 cm
D．振子过O点时开始计时，3 s内通过的路程为24 cm
CD [由题意可知振动周期T＝eq \f(60,30) s＝2 s，振幅A＝eq \f(8,2) cm＝4 cm，故A错误；频率f＝eq \f(1,T)＝eq \f(1,2)Hz＝0.5 Hz，B错误；振子完成一次全振动通过的路程为振幅的4倍，即4×4 cm＝16 cm，故C正确；振子在3 s内通过的路程为eq \f(t,T)·4A＝eq \f(3,2)×4×4 cm＝24 cm，D正确。]
4．(新情境题，借助传感器分析简谐运动表达式)某实验小组利用数字实验系统探究弹簧振子的运动规律，装置如图所示，水平光滑导轨上的滑块与轻弹簧组成弹簧振子，滑块上固定有传感器的发射器。把弹簧拉长5 cm后由静止释放，滑块开始振动。他们分析位移—时间图像后发现，滑块的运动是简谐运动，滑块从最右端运动到最左端所用时间为1 s，则弹簧振子的振动频率为多少？以释放的瞬时为初始时刻、向右为正方向，求滑块运动的表达式。
[解析] 滑块从最右端运动到最左端所用时间为1 s，知周期T＝2 s，
则振动频率f＝eq \f(1,T)＝0.5 Hz，
ω＝2πf＝π rad/s，
根据x＝Asin(ωt＋φ)知，
A＝5 cm，φ＝eq \f(π,2)，
所以x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(πt＋\f(π,2)))＝5csπt(cm)。
[答案] 0.5 Hz x＝5csπt(cm)
回归本节知识，自我完成以下问题：
1．弹簧振子的运动具有什么特点？
提示：(1)围绕着“一个中心”位置；
(2)偏离“平衡位置”有最大位移；
(3)在两点间“往复”运动。
2．简谐运动中振动物体经过某一位置时，加速度和速度方向是否一致？
提示：不一定。振动物体经过某一位置时，加速度方向始终指向平衡位置，但速度方向可能指向平衡位置，也可能背离平衡位置。
3．如何判断一个振动过程是不是为一个全振动？
提示：在判断物体的运动过程是否为一次全振动时不仅要看物体是否回到原位置，而且要判断物体到达该位置的振动状态(速度、加速度、位移)是否与原位置相同。
4．简谐运动的表达式中含有哪些物理信息？
提示：振幅、圆频率、初相位。
心脏跳动与心电监测
心脏监护系统种类很多，一般均包括心电示波屏、记录装置、心率报警和心律失常报警等几个部分，可持续监测心率和心律的变化。心电信号经过人体组织传到体表，在体表利用心电电极监测这种信号并将其在时间轴上描记出来，就构成心电图。
心电监测分为心律(节律)监测和心率(速率)监测。所谓心律，是指心跳的规律性，即每一次心跳与下一次心跳的周期是否相等；所谓心率，是指心脏每分钟跳动的次数，心律和心率是两个完全不同的概念。对危重病人，心脏心律监测是最有效的检查手段之一。通过监测，可发现心脏心律异常，各种心律失常，如房性、室性早搏、心肌供血情况、电解质紊乱等。
问题
1．心电监测记录的是什么？
提示：心脏的跳动规律。
2．若医生测量时记下被检者甲的心率为60次/min，每次心跳时间间隔是多少？
提示：已知甲的心率为60次/min，则甲每次心跳时间间隔t＝1 s。
课时分层作业(六) 简谐运动及其图像
题组一 弹簧振子及其运动分析
1．(多选)下列关于理想弹簧振子的说法正确的是( )
A．任意一个弹簧和任意一个小球就可以组成理想弹簧振子
B．理想弹簧振子中的小球振动时，弹簧不能超出弹性限度
C．理想弹簧振子中小球的体积不能忽略
D．理想弹簧振子中的小球一旦振动起来就停不下来
BD [理想弹簧振子中弹簧的质量可以忽略，小球体积忽略不计，可看成质点，不计摩擦阻力，小球一旦振动起来将不会停下来，而小球振动时，弹簧不能超出弹性限度，故B、D正确，A、C错误。]
2.(多选)弹簧上端固定在O点，下端连接一小球，组成一个振动系统，如图所示，用手向下拉一小段距离后释放小球，小球便上下振动起来，关于小球的平衡位置，下列说法正确的是( )
A．在小球运动的最低点
B．在弹簧处于原长时的位置
C．在小球速度最大时的位置
D．在小球原来静止时的位置
CD [平衡位置是振动系统不振动时，小球(振子)处于平衡状态时所处的位置，可知此时小球所受的重力大小与弹簧的弹力大小相等，即mg＝kx，也即小球原来静止的位置，故D正确，A、B错误；当小球处于平衡位置时，其加速度为零，速度最大，C正确。]
题组二 简谐运动及其图像
3．关于简谐运动，下列说法正确的是( )
A．位移的方向总指向平衡位置
B．加速度的方向总和位移的方向相反
C．位移的方向总和速度的方向相反
D．速度的方向总和位移的方向相同
B [简谐运动位移的初始位置是平衡位置，所以简谐运动中位移的方向总是背离平衡位置的，而加速度的方向总是指向平衡位置的，故A错误，B正确；位移方向与速度方向可能相同，也可能相反，C、D错误。]
4.装有砂粒的试管竖直静浮于水面，如图所示。将试管竖直提起少许，然后由静止释放并开始计时，在一定时间内试管在竖直方向近似做简谐运动。若取竖直向上为正方向，则以下描述试管振动的图像可能正确的是( )
A B
C D
D [试管在竖直方向上做简谐运动，平衡位置是在重力与浮力相等的位置，开始时向上提起的距离，就是其偏离平衡位置的位移，为正向最大位移，开始时，试管由正向最大位移处开始运动，故正确选项为D。]
题组三 描述简谐运动的物理量
5．(多选)如图所示，弹簧振子以O点为平衡位置，在B、C间振动，则( )
A．从B→O→C→O→B为一次全振动
B．从O→B→O→C→B为一次全振动
C．从C→O→B→O→C为一次全振动
D．B、C两点关于O点对称
ACD [O点为平衡位置，B、C为两侧最远点，则从B起经O、C、O、B的路程为振幅的4倍，即A正确；若从O起经B、O、C、B的路程为振幅的5倍，超过一次全振动，即B错误；若从C起经O、B、O、C的路程为振幅的4倍，即C正确；因弹簧振子的系统摩擦不考虑，所以它的振幅一定，故B、C两点关于O点对称，D正确。]
6．下列说法正确的是( )
A．物体完成一次全振动，通过的位移是4个振幅
B．物体在eq \f(1,4)个周期内，通过的路程是1个振幅
C．物体在1个周期内，通过的路程是4个振幅
D．物体在eq \f(3,4)个周期内，通过的路程是3个振幅
C [在一次全振动中，物体回到了原来的位置，故通过的位移一定为零，A错误；物体在eq \f(1,4)个周期内，通过的路程不一定是1个振幅，与物体的初始位置有关，只有当物体的初始位置在平衡位置或最大位移处时，物体在eq \f(1,4)个周期内，通过的路程才等于1个振幅，B错误；根据对称性可知，物体在1个周期内，通过的路程是4个振幅，C正确；物体在eq \f(3,4)个周期内，通过的路程不一定是3个振幅，与物体的初始位置有关，只有当物体的初始位置在平衡位置或最大位移处时，物体在eq \f(3,4)个周期内，通过的路程才是3个振幅，D错误。]
题组四 简谐运动的表达式
7．弹簧振子做简谐运动，振子运动范围为0.8 cm，周期为0.5 s，计时开始时具有正向最大加速度，则它的振动方程是( )
A．x＝8×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(4πt＋\f(π,2)))m
B．x＝4×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(4πt－\f(π,2)))m
C．x＝8×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(2πt＋\f(π,2)))m
D．x＝4×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(2πt－\f(π,2)))m
B [t＝0时刻振子具有正向最大加速度，说明此时振子的位移是负向最大，则位移与时间的函数关系式x＝Asin(ωt＋φ0)中，φ0＝－eq \f(π,2)，圆频率ω＝eq \f(2π,T)＝eq \f(2π,0.5) rad/s＝4π rad/s，则位移与时间的函数关系式为x＝0.4sineq \b\lc\(\rc\)(\a\vs4\al\c1(4πt－\f(π,2)))cm＝4×10－3sin(4πt－eq \f(π,2))m。B正确。]
8．(多选)物体A做简谐运动的振动位移xA＝3sineq \b\lc\(\rc\)(\a\vs4\al\c1(100t＋\f(π,2))) m，物体B做简谐运动的振动位移xB＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(100t＋\f(π,6))) m。比较A、B的运动( )
A．振幅是矢量，A的振幅是6 m，B的振幅是10 m
B．周期是标量，A、B周期相等，为100 s
C．A振动的圆频率ωA等于B振动的圆频率ωB
D．A的相位始终超前B的相位eq \f(π,3)
CD [振幅是标量，A、B的振幅分别是3 m、5 m，A错误；A、B的圆频率ω＝100 rad/s，周期T＝eq \f(2π,ω)＝eq \f(2π,100) s≈6.28×10－2 s，B错误，C正确；Δφ＝φAO－φBO＝eq \f(π,3)为定值，D正确。]
1．(多选)(2022·四川成都外国语学校高二期中)一个质点以O点为平衡位置，在A、B间做简谐运动，如图(a)所示，它的振动图像如图(b)所示，设向右为正方向，下列说法错误的是( )
A．该质点的振动方程为x＝0.05sin2.5πt(m)
B．0.2 s末质点的速度方向向右
C．0.2～0.3 s质点做加速运动
D．0.7 s时质点的位置在O与B之间
ABC [由题图(b)得质点振动的振幅为0.05 m，周期T＝0.8 s，故ω＝eq \f(2π,T)＝eq \f(2π,0.8) rad/s＝2.5π rad/s，故该质点的振动方程为x＝0.05sin(2.5πt＋θ)(m)，且当t＝0时，x＝0.05 s，代入可得θ＝eq \f(π,2)，故该质点的振动方程为x＝0.05sin(2.5πt＋eq \f(π,2))(m)，故A符合题意；根据振动图像得0.2 s末质点经过平衡位置向负的最大位移振动，所以此时速度方向从O指向A，方向向左，故B符合题意；0.2～0.3 s质点由平衡位置向负的最大位移振动，此过程速度的方向与所受力的方向相反，故质点在做减速运动，故C符合题意；0.7 s质点在平衡位置和正的最大位移处之间，所以在O与B之间，故D不符合题意。故选ABC。]
2.(2021·江苏卷)如图所示，半径为R的圆盘边缘有一钉子B，在水平光线下，圆盘的转轴A和钉子B在右侧墙壁上形成影子O和P，以O为原点在竖直方向上建立x坐标系。t＝0时从图示位置沿逆时针方向匀速转动圆盘，角速度为ω，则P做简谐运动的表达式为( )
A．x＝Rsin(ωt－eq \f(π,2))B．x＝Rsin(ωt＋eq \f(π,2))
C．x＝2Rsin(ωt－eq \f(π,2))D．x＝2Rsin(ωt＋eq \f(π,2))
B [由图可知，影子P做简谐运动的振幅为R，以向上为正方向，设P的振动方程为x＝Rsin(ωt＋φ)，由图可知，当t＝0时，P的位移为R，代入振动方程解得φ＝eq \f(π,2)，则P做简谐运动的表达式为x＝Rsin(ωt＋eq \f(π,2))，故B正确，A、C、D错误。故选B。]
3．(新情境题)如图所示，固定着的钢条上端有一小球，在竖直平面内在虚线位置附近发生振动，图中是小球振动能达到的最左侧，振动周期为0.3 s。在小球振动到最左侧时，用周期为0.1 s的频闪光源照射，得到的图像是( )
A B C D
C [振动的周期是0.3 s，则圆频率：ω＝eq \f(2π,T)＝eq \f(2π,0.3) rad/s，以平衡位置向右为正方向，若初始时刻球在最左端，则初相位为－eq \f(π,2)，0.1 s时刻对应的角度：θ1＝eq \f(2π,0.3)×0.1 rad－eq \f(π,2) rad＝eq \f(π,6) rad，0.2 s时刻对应的角度：θ2＝eq \f(2π,0.3)×0.2 rad－eq \f(π,2) rad＝eq \f(5,6)π rad，可知，在0.1 s和0.2 s时刻小球将出现在同一个位置，都在平衡位置的右侧，所以在周期为0.1 s的频闪光源照射下得到的图像是C图。故C正确。]
4．在心电图仪、地震仪等仪器工作过程中，要进行振动记录，如图甲所示是一个常用的记录方法，在弹簧振子的小球上安装一支记录用笔P，在下面放一条白纸带，当小球振动时，匀速拉动纸带(纸带运动方向与振子振动方向垂直)，笔就在纸带上画出一条曲线，如图乙所示。
甲 乙
丙
(1)若匀速拉动纸带的速度为1 m/s，则由图中数据算出振子的振动周期为多少？
(2)试着作出P的振动图像；
(3)若拉动纸带做匀加速直线运动，且振子振动周期与原来相同。由图丙中数据求纸带的加速度。
[解析] (1)由题图乙可知，当纸带匀速前进20 cm时，弹簧振子恰好完成一次全振动，由v＝eq \f(x,t)，可得t＝eq \f(x,v)＝eq \f(0.2,1) s＝0.2 s，所以周期T＝0.2 s。
(2)由题图乙可以看出P的振幅为2 cm，振动图像如图所示。
(3)当纸带做匀加速直线运动时，振子振动周期仍为0.2 s，由丙图可知，两个相邻0.2 s时间内，纸带运动的距离分别为0.21 m、0.25 m，由Δx＝aT2，得加速度a＝eq \f(0.25－0.21,0.22) m/s2＝1.0 m/s2。
[答案] (1)0.2 s (2)见解析图 (3)1.0 m/s2
学习任务
1．知道什么是弹簧振子和简谐运动的概念。
2．知道振幅、周期、频率、相位、全振动等概念。
3．理解简谐运动的位移—时间图像是一条正弦函数图线。理解简谐运动的表达式。
4．通过对简谐运动图像的描绘，认识简谐运动的特点。
5．通过对生活中振动实例的观察，体会振动对生活的影响。
选项
分析
判断
A
如图所示，设弹簧振子在A、B之间振动，O是它的平衡位置，并设向右为正方向。在振子由O向A运动的过程中，振子的位移、速度为负值，加速度为正值。
×
B
振子通过平衡位置时，加速度为零，速度最大。
×
C
振子每次通过同一位置时，速度大小相等，方向可能相同也可能相反，但加速度一定相同。
×
D
√
1．机械振动：物体或物体的一部分在一个位置附近的往复运动称为机械振动，简称振动。
注意：机械振动是机械运动的一种。
2．弹簧振子
如图所示，如果球与杆之间的摩擦可以忽略，且弹簧的质量与小球的质量相比也可以忽略，我们把小球和弹簧组成的系统称为弹簧振子。
3．平衡位置：弹簧未形变时，小球所受合力为0的位置。
思考 弹簧振子在平衡位置附近做什么运动？
提示：往复运动。
体验 1：思考辨析(正确的打√，错误的打×)
(1)平衡位置即速度为零的位置。( × )
(2)平衡位置为振子能保持静止的位置。( √ )
(3)弹簧振子在生活中是真实存在的。( × )
(4)竖直弹簧振子的平衡位置是弹簧的原长位置。( × )
知识点二 简谐运动
1．定义
如果物体的位移与时间的关系遵从正弦函数的规律，即它的振动图像(x-t图像)是一条正弦曲线，这样的振动是一种简谐运动。
2．特点
简谐运动是最基本的振动，弹簧振子的运动就是简谐运动。
体验 2：思考辨析(正确的打√，错误的打×)
(1)简谐运动都是水平方向的运动。( × )
(2)振动图像表示质点相对平衡位置的位移随时间变化的规律。( √ )
(3)由振动图像可判断任一时刻质点的速度方向。( √ )
(4)简谐运动的图像表示质点的振动轨迹为正弦曲线。( × )
3：填空
如图所示的弹簧振子，O点为它的平衡位置，当振子从A点运动到C点时，振子离开平衡位置的位移是______(选填“OC”“AC”或“CO”)，从A点直接运动到C点的过程中，振子位移变________(选填“小”或“大”)，速度变________(选填“小”或“大”)。
[答案] OC 小 大
知识点三 描述简谐运动的物理量
1．振幅
(1)定义：振动物体离开平衡位置的最大距离，叫作振动的振幅。用A表示，国际单位为米(m)。
(2)物理含义：振幅是描述振动幅度大小的物理量；振动物体的运动范围是振幅的两倍。
2．全振动
一个完整的振动过程，称为一次全振动。不管从哪儿作为开始研究的起点，振动物体完成一次全振动的时间总是相同的。此时，位移、速度第一次同时与初始状态相同，即物体从同一方向回到出发点。
3．周期(T)和频率(f)
(1)周期T：做简谐运动的物体完成一次全振动所需要的时间。单位：秒(s)。
(2)频率f：物体完成全振动的次数与所用时间之比。单位：赫兹，简称赫，符号是Hz。
(3)周期T与频率f的关系式：T＝eq \f(1,f)。
4．相位
在物理学上，我们用不同的相位来描述周期性运动在各个时刻所处的不同状态。
体验 4：思考辨析(正确的打√，错误的打×)
(1)振幅就是指振子的位移。( × )
(2)振幅就是指振子的路程。 ( × )
(3)振子从离开某位置到重新回到该位置的过程不一定是一次全振动过程。
( √ )
(4)始末速度相同的一个过程一定是一次全振动。 ( × )
(5)振子eq \f(1,4)个周期通过的路程一定等于1个振幅。 ( × )
知识点四 简谐运动的表达式
1．表达式：简谐运动的表达式可以写成
x＝Asineq \b\lc\(\rc\)(\a\vs4\al\c1(ωt＋φ))或x＝Asineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)t＋φ))。
2．表达式中各量的意义
(1)“A”表示简谐运动的振幅。
(2)“ω”是一个与频率成正比的物理量，叫简谐运动的圆频率。
(3)“T”表示简谐运动的周期，“f”表示简谐运动的频率，它们之间的关系为T＝eq \f(1,f)。
(4)“eq \f(2π,T)t＋φ”或“2πft＋φ”表示简谐运动的相位。
(5)“φ”表示简谐运动的初相位，简称初相。
提醒 1．相位ωt＋φ是随时间变化的一个变量。
2．相位每增加2π就意味着完成了一次全振动。
体验 5：思考辨析(正确的打√，错误的打×)
(1)简谐运动的位移表达式与计时时刻物体所在位置无关。( × )
(2)按x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(8πt＋\f(1,4)π))cm的规律振动的弹簧振子的振动周期为eq \f(1,4) s。 ( √ )
(3)按x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(8πt＋\f(1,4)π))cm的规律振动的弹簧振子的振幅为5 cm。( √ )
如图所示的装置，把小球向右拉开一段距离后释放，可以观察到小球左右运动了一段时间，最终停止运动。
(1)小球的运动具有什么特点？为什么小球最终停止运动？
(2)在横杆上涂上一层润滑油，重复刚才的实验，观察到的结果与第一次实验有何不同？
(3)猜想：如果小球受到的阻力忽略不计，弹簧的质量比小球的质量小得多，也忽略不计，实验结果如何？
提示：(1)小球的运动具有往复性。小球因为受到阻力的作用最终停止运动。
(2)小球往复运动的次数增多，运动时间变长。
(3)小球将持续地做往复运动。
考点1 弹簧振子
1．振子模型：有水平弹簧振子和竖直弹簧振子，如图甲、乙所示。空气阻力及球与杆之间的摩擦可以忽略，且弹簧的质量与小球的质量相比可以忽略。
甲 乙
2．振动系统看成弹簧振子的条件
(1)弹簧的质量比小球的质量小得多，可以认为质量集中于振子。
(2)构成弹簧振子的小球体积足够小，可以认为小球是一个质点。
(3)摩擦力可以忽略。
(4)小球从平衡位置被拉开的距离在弹性限度内。
3．弹簧振子的振动分析
(1)位移及其变化
位移指相对平衡位置的位移，由平衡位置指向振子所在的位置。当振子从平衡位置向最大位移处运动时，位移增大；当振子由最大位移处向平衡位置运动时，位移减小。
(2)速度及其变化
振子在平衡位置处速度最大，在最大位移处速度为零。振子由平衡位置向最大位移处运动时，速度减小；振子由最大位移处向平衡位置运动时，速度增大。
(3)涉及加速度变化的图像问题
水平弹簧振子所受弹簧的弹力是振子受到的合力，竖直弹簧振子所受的重力与弹力之和是振子受到的合力。不论是水平弹簧振子还是竖直弹簧振子，均满足：在平衡位置处所受的合力为零，加速度为零；而在最大位移处所受的合力最大，加速度最大。
【典例1】 一弹簧振子做简谐运动，下列说法正确的是( )
A．若位移为负值，则速度一定为正值，加速度也一定为正值
B．振子通过平衡位置时，速度为零，加速度最大
C．振子每次通过同一位置时，加速度相同，速度也一定相同
D．振子每次通过同一位置时，其速度不一定相同，但加速度一定相同
D [简谐运动中的位移、速度和加速度不是彼此独立的物理量，在同一位置，位移和加速度的方向是一定的，而速度方向有两种可能。表解如下：
]
振动分析的三点注意
(1)位移、速度、加速度都是矢量，矢量相同，必须是大小和方向都相同。
(2)振子在某位置时对应的位移方向与加速度方向一定相反。
(3)除最大位移处外，振子连续两次经过同一位置时的速度大小相等，方向相反。
[跟进训练]
1.(多选)如图所示，有一弹簧振子，O点为平衡位置，当振子从A点运动到C点时，其相对于平衡位置( )
A．振子的位移大小为OC
B．振子的位移大小为AC
C．振子的位移方向向左
D．振子从A点运动到C点过程中，加速度方向与速度方向相同
AD [振子离开平衡位置，以O点为起点，C点为终点，故位移大小为OC，位移方向向右，振子从A点到O点做加速运动，加速度方向与速度方向相同，A、D正确。]
考点2 描述简谐运动的物理量
1．振幅与位移、路程、周期的关系
(1)振幅与位移：振动中的位移是矢量，振幅是标量。在数值上，振幅与振动物体的最大位移相等，在同一简谐运动中振幅是确定的，而位移随时间做周期性的变化。
(2)振幅与路程：振动中的路程是标量，是随时间不断增大的。其中常用的定量关系是：一个周期内的路程为4倍振幅。
(3)振幅与周期：在简谐运动中，一个确定的振动系统的周期(或频率)是固定的，与振幅无关。
2．对全振动的理解
(1)全振动的定义：振动物体以相同的速度相继通过同一位置所经历的过程，叫作一次全振动。
(2)正确理解全振动的概念，还应注意把握全振动的四个特征。
①物理量特征：位移(x)、加速度(a)、速度(v)三者第一次同时与初始状态相同。
②时间特征：历时一个周期。
③路程特征：振幅的4倍。
④相位特征：增加2π。
【典例2】 如图所示，将弹簧振子从平衡位置下拉一段距离Δx，释放后振子在A、B间振动，且AB＝20 cm，振子由A首次到B的时间为0.1 s，求：
(1)振子振动的振幅、周期和频率；
(2)振子由A首次到O的时间；
(3)振子在5 s内通过的路程及偏离平衡位置的位移大小。
思路点拨：解此题关键有两点：
(1)振子的振动范围是振幅的2倍；
(2)振动具有周期性，且一个周期内的路程是振幅的4倍。
[解析] (1)由题图可知，振子振动的振幅为10 cm，t＝0.1 s＝eq \f(T,2)，所以T＝0.2 s。由f＝eq \f(1,T)得f＝5 Hz。
(2)根据简谐运动的对称性可知，振子由A首次到O的时间与振子由O首次到B的时间相等，均为0.05 s。
(3)设弹簧振子的振幅为A，A＝10 cm。振子在1个周期内通过的路程为4A，故在t＝5 s＝25T内通过的路程s＝40×25 cm＝1 000 cm；5 s内振子振动了25个周期，故5 s末振子仍处在A点，所以振子偏离平衡位置的位移大小为10 cm。
[答案] (1)10 cm 0.2 s 5 Hz (2)0.05 s
(3)1 000 cm 10 cm
考点3 简谐运动及其图像、表达式
1．简谐运动：简谐运动的位移随时间按正弦函数的规律变化，所以不是匀变速运动，而是在变力作用下的非匀变速运动。
2．对表达式x＝Asin(ωt＋φ)的理解
(1)式中x表示振动质点相对于平衡位置的位移；t表示振动的时间。
(2)由于ω＝eq \f(2π,T)＝2πf，所以表达式也可写成：
x＝Asineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)t＋φ))或x＝Asin(2πft＋φ)。
3．简谐运动两种描述方法的比较
(1)简谐运动图像即x-t图像是描述质点振动情况的一种手段，直观反映了质点的位移x随时间t变化的规律。
(2)x＝Asin(ωt＋φ)是用函数表达式的形式表示质点的振动情况。
(3)两者对同一个简谐运动的描述是一致的。常解决的两类问题：一是根据振动方程作出振动图像；二是根据振动图像读出振幅、周期、初相，写出位移的函数表达式。
4．由简谐运动的图像获取的信息
(1)任意时刻质点的位移的大小和方向
如图所示，质点在t1、t2时刻的位移分别为x1和－x2。
(2)任意时刻质点的运动方向
根据下一时刻质点的位移确定运动方向，如图中的a点，下一时刻质点离平衡位置更远，故a点对应时刻质点向正方向远离平衡位置运动。
(3)任意时刻质点的速度、加速度、位移的变化情况根据下一时刻质点的位移，判断是远离还是靠近平衡位置。若远离平衡位置，则速度越来越小，加速度、位移越来越大；若靠近平衡位置，则速度越来越大，加速度、位移越来越小。
角度1 根据图像分析物理量
【典例3】 (多选)如图所示是一做简谐运动的物体的振动图像，下列说法正确的是( )
A．振动周期是2×10－2s
B．第2个10－2s内物体的位移是－10 cm
C．物体的振动频率为25 Hz
D．物体的振幅是10 cm
思路点拨：解此题的关系是从图像中正确获取周期和振幅的信息。
BCD [由题图可知，物体完成一次全振动需要的时间为4×10－2s，故周期为T＝4×10－2s，A错误；在第2个10－2s内，即在1×10－2s到2×10－2s内物体由正向的10 cm处到达平衡位置，故位移为x＝0－10 cm＝－10 cm，B正确；频率f＝eq \f(1,T)＝eq \f(1,4×10－2)Hz＝25 Hz，C正确；由图可知，物体的最大位移为10 cm，则振幅为10 cm，故D正确。]
振幅与路程的关系
振动中的路程是标量，是随时间不断增大的。一个周期内的路程为4倍的振幅。
(1)若从特殊位置开始计时，如平衡位置、最大位移处，eq \f(1,4)周期内的路程等于振幅。
(2)若从一般位置开始计时，eq \f(1,4)周期内的路程与振幅之间没有确定关系，路程可能大于、等于或小于振幅。
[跟进训练]
2.(2021·四川郫都高二期中)一弹簧振子做简谐运动的振动图像如图所示，求：
(1)振子简谐运动振幅A、周期T，并写出该简谐运动的位移x随时间变化t的表达式；
(2)振子做简谐运动前20 s的位移x和总路程s。
[解析] (1)由振动图像可得A＝8 cm，T＝0.4 s，则有ω＝eq \f(2π,T)＝5π rad/s，故该振子做简谐运动的表达式为x＝8cs 5πteq \b\lc\(\rc\)(\a\vs4\al\c1(cm))。
(2)前20 s刚好经过了50个周期，所以前20 s振子的位移x＝0 m，前20 s振子的总路程为s＝50×4A＝1600 cm＝16 m。
[答案] (1)8 cm 0.4 s x＝8cs5πteq \b\lc\(\rc\)(\a\vs4\al\c1(cm))
(2)0 16 m
角度2 简谐运动的表达式
【典例4】 A、B两个简谐运动的位移—时间图像如图所示。
请根据图像写出；
(1)A的振幅是________cm，周期是________s；B的振幅是________ cm，周期是________ s。
(2)写出这两个简谐运动的位移随时间变化的关系式。
[解析] (1)由题图知，A的振幅是0.5 cm，周期是0.4 s；B的振幅是0.2 cm，周期是0.8 s。
(2)由题图知，t＝0时刻A中振动的质点从平衡位置开始沿负方向振动，φA＝π，由TA＝0.4 s，
得wA＝eq \f(2π,TA)＝5π rad/s。则简谐运动的表达式为xA＝0.5sin(5πt＋π)cm。t＝0时刻B中振动的质点从平衡位置沿正方向已振动了eq \f(1,4)周期，φB＝eq \f(π,2)，由TB＝0.8 s，得wB＝eq \f(2π,TB)＝2.5π rad/s, 则简谐运动的表达式为xB＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(2.5πt＋\f(π,2)))cm。
[答案] (1)0.5 0.4 0.2 0.8
(2)xA＝0.5sin(5πt＋π) cm
xB＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(2.5πt＋\f(π,2)))cm
[母题变式]
在上例中，t＝0.05 s时两质点的位移分别是多大？
[解析] 将t＝0.05 s分别代入两个表达式中得xA＝0.5sin(5π×0.05＋π) cm＝－0.5×eq \f(\r(2),2) cm＝－eq \f(\r(2),4) cm；
xB＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(2.5π×0.05＋\f(π,2)))cm＝0.2sineq \f(5,8)π cm。
[答案] xA＝－eq \f(\r(2),4) cm xB＝0.2sineq \f(5,8)π cm
应用简谐运动的函数表达式的四点技巧
(1)明确振幅A、周期T、频率f的对应数值，其中T＝eq \f(2π,ω)，f＝eq \f(ω,2π)。
(2)把明确的物理量与所要求解的问题相对应，找到对应关系。
(3)同频率的两个简谐运动进行比较时，相位差的取值范围一般为－π≤Δφ≤π。
(4)比较相位或计算相位差时，一定要用同种函数来表示振动方程。
[跟进训练]
3．某质点做简谐运动，其位移随时间变化的函数关系式为x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(π,4)t))cm，则下列关于质点运动的说法正确的是( )
A．质点做简谐运动的振幅为10 cm
B．质点做简谐运动的周期为4 s
C．在t＝4 s时质点的速度最大
D．在t＝4 s时质点的加速度最大
C [由位移随时间变化的函数关系式x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(π,4)t))cm，可知质点做简谐运动的振幅为5 cm，圆频率ω＝eq \f(π,4)rad/s，则周期为T＝eq \f(2π,ω)＝8 s，故A、B错误；在t＝4 s时质点的位移为零，说明质点正通过平衡位置，速度最大，加速度最小，故C正确，D错误。]
考点4 简谐运动的周期性和对称性
简谐运动是一种周期性的运动，简谐运动的物理量随时间周期性变化，如图所示，OC＝OD。
1．时间的对称
(1)物体来回通过相同两点间的时间相等，即tDB＝tBD。
(2)物体经过关于平衡位置对称的等长的两线段的时间相等，图中tDB＝tBD＝tCA＝tAC，tOD＝tDO＝tOC＝tCO。
2．速度的对称
(1)物体连续两次经过同一点(如D点)的速度大小相等，方向相反。
(2)物体经过关于O点对称的两点(如C与D)时，速度大小相等，方向可能相同，也可能相反。
3．位移的对称
(1)物体经过同一点(如C点)时，位移相同。
(2)物体经过关于O点对称的两点(如C与D)时，位移大小相等、方向相反。
【典例5】 如图所示，水平方向的弹簧振子振动过程中，振子先后经过a、b两点时的速度相同，且从a到b历时0.2 s，从b再回到a的最短时间为0.4 s，aO＝bO，c、d为振子最大位移处，则该振子的振动频率为( )
A．1 HzB．1.25 Hz
C．2 Hz D．2.5 Hz
B [由题可知，a、b两点关于平衡位置对称，从a到b历时t1＝0.2 s，从b再回到a的最短时间为0.4 s，即从b到c所用时间为t2＝eq \f(0.4－0.2,2)s＝0.1 s，所以弹簧振子振动的周期为T＝4eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(t1,2)＋t2))＝0.8 s，则振动频率为f＝eq \f(1,T)＝1.25 Hz，故B正确，A、C、D错误。]
由于简谐运动是一种变加速运动，所以计算简谐运动的周期，往往要利用简谐运动的对称性，先计算出从平衡位置到最大位移处(或从最大位移处到平衡位置)的时间，即eq \f(T,4)，再计算一个周期T的大小。
[跟进训练]
4．(多选)一振子沿x轴做简谐运动，平衡位置在坐标原点。t＝0时振子的位移为－0.1 m，t＝1 s时位移为0.1 m，则( )
A．若振幅为0.1 m，振子的周期可能为eq \f(2,3) s
B．若振幅为0.1 m，振子的周期可能为eq \f(4,5) s
C．若振幅为0.2 m，振子的周期可能为4 s
D．若振幅为0.2 m，振子的周期可能为6 s
AD [若振幅为0.1 m，自题意知，Δt＝eq \b\lc\(\rc\)(\a\vs4\al\c1(n＋\f(1,2)))T(n＝0、1、2、…)，解得T＝eq \f(2,2n＋1)s，(n＝0、1、2、…)，代入n＝1，则T＝eq \f(2,3) s，A项正确，代入T＝eq \f(4,5) s，则n＝0.75不符上式要求，B项错误；若振幅为0.2 m，t＝0时，由振子做简谐运动的表达式y＝0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)t＋φ0))m可知，0.2sin φ0 m＝－0.1 m，解得φ0＝－eq \f(π,6)或φ0＝－eq \f(5π,6)；t＝1 s时，有0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)＋φ0))m＝0.1 m，将T＝6 s代入0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)＋φ0))m＝0.1 m可知，D项正确；将T＝4 s代入0.2sineq \b\lc\(\rc\)(\a\vs4\al\c1(\f(2π,T)＋φ0))m≠0.1 m可知，C项错误。]
1．如图所示，弹簧振子在a、b两点间做简谐运动，当振子从平衡位置O向a运动过程中( )
A．加速度和速度均不断减小
B．加速度和速度均不断增大
C．加速度不断增大，速度不断减小
D．加速度不断减小，速度不断增大
C [当振子从平衡位置O向a运动的过程中，弹簧的弹力逐渐增大，根据牛顿第二定律知，加速度逐渐增大，加速度的方向与速度的方向相反，振子做减速运动，则振子速度减小，C正确，A、B、D错误。]
2．(多选)下列关于简谐运动的振幅、周期和频率的说法中正确的是( )
A．振幅是矢量，方向从平衡位置指向最大位移处
B．周期和频率的乘积是一个常数
C．振幅增加，周期必然增加而频率减小
D．做简谐运动的物体，其频率固定，与振幅无关
BD [振幅是振动物体离开平衡位置的最大距离，是标量，A错误；周期和频率互为倒数，即T＝eq \f(1,f)，故T·f＝1，B正确；振动周期或频率只与振动系统本身有关，与振幅无关，C错误，D正确。]
3.(多选)弹簧振子在A、B之间做简谐运动，如图所示，O为平衡位置，测得A、B间距为8 cm，完成30次全振动所用时间为60 s。则( )
A．振动周期是2 s，振幅是8 cm
B．振动频率是2 Hz
C．振子完成一次全振动通过的路程是16 cm
D．振子过O点时开始计时，3 s内通过的路程为24 cm
CD [由题意可知振动周期T＝eq \f(60,30) s＝2 s，振幅A＝eq \f(8,2) cm＝4 cm，故A错误；频率f＝eq \f(1,T)＝eq \f(1,2)Hz＝0.5 Hz，B错误；振子完成一次全振动通过的路程为振幅的4倍，即4×4 cm＝16 cm，故C正确；振子在3 s内通过的路程为eq \f(t,T)·4A＝eq \f(3,2)×4×4 cm＝24 cm，D正确。]
4．(新情境题，借助传感器分析简谐运动表达式)某实验小组利用数字实验系统探究弹簧振子的运动规律，装置如图所示，水平光滑导轨上的滑块与轻弹簧组成弹簧振子，滑块上固定有传感器的发射器。把弹簧拉长5 cm后由静止释放，滑块开始振动。他们分析位移—时间图像后发现，滑块的运动是简谐运动，滑块从最右端运动到最左端所用时间为1 s，则弹簧振子的振动频率为多少？以释放的瞬时为初始时刻、向右为正方向，求滑块运动的表达式。
[解析] 滑块从最右端运动到最左端所用时间为1 s，知周期T＝2 s，
则振动频率f＝eq \f(1,T)＝0.5 Hz，
ω＝2πf＝π rad/s，
根据x＝Asin(ωt＋φ)知，
A＝5 cm，φ＝eq \f(π,2)，
所以x＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(πt＋\f(π,2)))＝5csπt(cm)。
[答案] 0.5 Hz x＝5csπt(cm)
回归本节知识，自我完成以下问题：
1．弹簧振子的运动具有什么特点？
提示：(1)围绕着“一个中心”位置；
(2)偏离“平衡位置”有最大位移；
(3)在两点间“往复”运动。
2．简谐运动中振动物体经过某一位置时，加速度和速度方向是否一致？
提示：不一定。振动物体经过某一位置时，加速度方向始终指向平衡位置，但速度方向可能指向平衡位置，也可能背离平衡位置。
3．如何判断一个振动过程是不是为一个全振动？
提示：在判断物体的运动过程是否为一次全振动时不仅要看物体是否回到原位置，而且要判断物体到达该位置的振动状态(速度、加速度、位移)是否与原位置相同。
4．简谐运动的表达式中含有哪些物理信息？
提示：振幅、圆频率、初相位。
心脏跳动与心电监测
心脏监护系统种类很多，一般均包括心电示波屏、记录装置、心率报警和心律失常报警等几个部分，可持续监测心率和心律的变化。心电信号经过人体组织传到体表，在体表利用心电电极监测这种信号并将其在时间轴上描记出来，就构成心电图。
心电监测分为心律(节律)监测和心率(速率)监测。所谓心律，是指心跳的规律性，即每一次心跳与下一次心跳的周期是否相等；所谓心率，是指心脏每分钟跳动的次数，心律和心率是两个完全不同的概念。对危重病人，心脏心律监测是最有效的检查手段之一。通过监测，可发现心脏心律异常，各种心律失常，如房性、室性早搏、心肌供血情况、电解质紊乱等。
问题
1．心电监测记录的是什么？
提示：心脏的跳动规律。
2．若医生测量时记下被检者甲的心率为60次/min，每次心跳时间间隔是多少？
提示：已知甲的心率为60次/min，则甲每次心跳时间间隔t＝1 s。
课时分层作业(六) 简谐运动及其图像
题组一 弹簧振子及其运动分析
1．(多选)下列关于理想弹簧振子的说法正确的是( )
A．任意一个弹簧和任意一个小球就可以组成理想弹簧振子
B．理想弹簧振子中的小球振动时，弹簧不能超出弹性限度
C．理想弹簧振子中小球的体积不能忽略
D．理想弹簧振子中的小球一旦振动起来就停不下来
BD [理想弹簧振子中弹簧的质量可以忽略，小球体积忽略不计，可看成质点，不计摩擦阻力，小球一旦振动起来将不会停下来，而小球振动时，弹簧不能超出弹性限度，故B、D正确，A、C错误。]
2.(多选)弹簧上端固定在O点，下端连接一小球，组成一个振动系统，如图所示，用手向下拉一小段距离后释放小球，小球便上下振动起来，关于小球的平衡位置，下列说法正确的是( )
A．在小球运动的最低点
B．在弹簧处于原长时的位置
C．在小球速度最大时的位置
D．在小球原来静止时的位置
CD [平衡位置是振动系统不振动时，小球(振子)处于平衡状态时所处的位置，可知此时小球所受的重力大小与弹簧的弹力大小相等，即mg＝kx，也即小球原来静止的位置，故D正确，A、B错误；当小球处于平衡位置时，其加速度为零，速度最大，C正确。]
题组二 简谐运动及其图像
3．关于简谐运动，下列说法正确的是( )
A．位移的方向总指向平衡位置
B．加速度的方向总和位移的方向相反
C．位移的方向总和速度的方向相反
D．速度的方向总和位移的方向相同
B [简谐运动位移的初始位置是平衡位置，所以简谐运动中位移的方向总是背离平衡位置的，而加速度的方向总是指向平衡位置的，故A错误，B正确；位移方向与速度方向可能相同，也可能相反，C、D错误。]
4.装有砂粒的试管竖直静浮于水面，如图所示。将试管竖直提起少许，然后由静止释放并开始计时，在一定时间内试管在竖直方向近似做简谐运动。若取竖直向上为正方向，则以下描述试管振动的图像可能正确的是( )
A B
C D
D [试管在竖直方向上做简谐运动，平衡位置是在重力与浮力相等的位置，开始时向上提起的距离，就是其偏离平衡位置的位移，为正向最大位移，开始时，试管由正向最大位移处开始运动，故正确选项为D。]
题组三 描述简谐运动的物理量
5．(多选)如图所示，弹簧振子以O点为平衡位置，在B、C间振动，则( )
A．从B→O→C→O→B为一次全振动
B．从O→B→O→C→B为一次全振动
C．从C→O→B→O→C为一次全振动
D．B、C两点关于O点对称
ACD [O点为平衡位置，B、C为两侧最远点，则从B起经O、C、O、B的路程为振幅的4倍，即A正确；若从O起经B、O、C、B的路程为振幅的5倍，超过一次全振动，即B错误；若从C起经O、B、O、C的路程为振幅的4倍，即C正确；因弹簧振子的系统摩擦不考虑，所以它的振幅一定，故B、C两点关于O点对称，D正确。]
6．下列说法正确的是( )
A．物体完成一次全振动，通过的位移是4个振幅
B．物体在eq \f(1,4)个周期内，通过的路程是1个振幅
C．物体在1个周期内，通过的路程是4个振幅
D．物体在eq \f(3,4)个周期内，通过的路程是3个振幅
C [在一次全振动中，物体回到了原来的位置，故通过的位移一定为零，A错误；物体在eq \f(1,4)个周期内，通过的路程不一定是1个振幅，与物体的初始位置有关，只有当物体的初始位置在平衡位置或最大位移处时，物体在eq \f(1,4)个周期内，通过的路程才等于1个振幅，B错误；根据对称性可知，物体在1个周期内，通过的路程是4个振幅，C正确；物体在eq \f(3,4)个周期内，通过的路程不一定是3个振幅，与物体的初始位置有关，只有当物体的初始位置在平衡位置或最大位移处时，物体在eq \f(3,4)个周期内，通过的路程才是3个振幅，D错误。]
题组四 简谐运动的表达式
7．弹簧振子做简谐运动，振子运动范围为0.8 cm，周期为0.5 s，计时开始时具有正向最大加速度，则它的振动方程是( )
A．x＝8×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(4πt＋\f(π,2)))m
B．x＝4×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(4πt－\f(π,2)))m
C．x＝8×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(2πt＋\f(π,2)))m
D．x＝4×10－3sineq \b\lc\(\rc\)(\a\vs4\al\c1(2πt－\f(π,2)))m
B [t＝0时刻振子具有正向最大加速度，说明此时振子的位移是负向最大，则位移与时间的函数关系式x＝Asin(ωt＋φ0)中，φ0＝－eq \f(π,2)，圆频率ω＝eq \f(2π,T)＝eq \f(2π,0.5) rad/s＝4π rad/s，则位移与时间的函数关系式为x＝0.4sineq \b\lc\(\rc\)(\a\vs4\al\c1(4πt－\f(π,2)))cm＝4×10－3sin(4πt－eq \f(π,2))m。B正确。]
8．(多选)物体A做简谐运动的振动位移xA＝3sineq \b\lc\(\rc\)(\a\vs4\al\c1(100t＋\f(π,2))) m，物体B做简谐运动的振动位移xB＝5sineq \b\lc\(\rc\)(\a\vs4\al\c1(100t＋\f(π,6))) m。比较A、B的运动( )
A．振幅是矢量，A的振幅是6 m，B的振幅是10 m
B．周期是标量，A、B周期相等，为100 s
C．A振动的圆频率ωA等于B振动的圆频率ωB
D．A的相位始终超前B的相位eq \f(π,3)
CD [振幅是标量，A、B的振幅分别是3 m、5 m，A错误；A、B的圆频率ω＝100 rad/s，周期T＝eq \f(2π,ω)＝eq \f(2π,100) s≈6.28×10－2 s，B错误，C正确；Δφ＝φAO－φBO＝eq \f(π,3)为定值，D正确。]
1．(多选)(2022·四川成都外国语学校高二期中)一个质点以O点为平衡位置，在A、B间做简谐运动，如图(a)所示，它的振动图像如图(b)所示，设向右为正方向，下列说法错误的是( )
A．该质点的振动方程为x＝0.05sin2.5πt(m)
B．0.2 s末质点的速度方向向右
C．0.2～0.3 s质点做加速运动
D．0.7 s时质点的位置在O与B之间
ABC [由题图(b)得质点振动的振幅为0.05 m，周期T＝0.8 s，故ω＝eq \f(2π,T)＝eq \f(2π,0.8) rad/s＝2.5π rad/s，故该质点的振动方程为x＝0.05sin(2.5πt＋θ)(m)，且当t＝0时，x＝0.05 s，代入可得θ＝eq \f(π,2)，故该质点的振动方程为x＝0.05sin(2.5πt＋eq \f(π,2))(m)，故A符合题意；根据振动图像得0.2 s末质点经过平衡位置向负的最大位移振动，所以此时速度方向从O指向A，方向向左，故B符合题意；0.2～0.3 s质点由平衡位置向负的最大位移振动，此过程速度的方向与所受力的方向相反，故质点在做减速运动，故C符合题意；0.7 s质点在平衡位置和正的最大位移处之间，所以在O与B之间，故D不符合题意。故选ABC。]
2.(2021·江苏卷)如图所示，半径为R的圆盘边缘有一钉子B，在水平光线下，圆盘的转轴A和钉子B在右侧墙壁上形成影子O和P，以O为原点在竖直方向上建立x坐标系。t＝0时从图示位置沿逆时针方向匀速转动圆盘，角速度为ω，则P做简谐运动的表达式为( )
A．x＝Rsin(ωt－eq \f(π,2))B．x＝Rsin(ωt＋eq \f(π,2))
C．x＝2Rsin(ωt－eq \f(π,2))D．x＝2Rsin(ωt＋eq \f(π,2))
B [由图可知，影子P做简谐运动的振幅为R，以向上为正方向，设P的振动方程为x＝Rsin(ωt＋φ)，由图可知，当t＝0时，P的位移为R，代入振动方程解得φ＝eq \f(π,2)，则P做简谐运动的表达式为x＝Rsin(ωt＋eq \f(π,2))，故B正确，A、C、D错误。故选B。]
3．(新情境题)如图所示，固定着的钢条上端有一小球，在竖直平面内在虚线位置附近发生振动，图中是小球振动能达到的最左侧，振动周期为0.3 s。在小球振动到最左侧时，用周期为0.1 s的频闪光源照射，得到的图像是( )
A B C D
C [振动的周期是0.3 s，则圆频率：ω＝eq \f(2π,T)＝eq \f(2π,0.3) rad/s，以平衡位置向右为正方向，若初始时刻球在最左端，则初相位为－eq \f(π,2)，0.1 s时刻对应的角度：θ1＝eq \f(2π,0.3)×0.1 rad－eq \f(π,2) rad＝eq \f(π,6) rad，0.2 s时刻对应的角度：θ2＝eq \f(2π,0.3)×0.2 rad－eq \f(π,2) rad＝eq \f(5,6)π rad，可知，在0.1 s和0.2 s时刻小球将出现在同一个位置，都在平衡位置的右侧，所以在周期为0.1 s的频闪光源照射下得到的图像是C图。故C正确。]
4．在心电图仪、地震仪等仪器工作过程中，要进行振动记录，如图甲所示是一个常用的记录方法，在弹簧振子的小球上安装一支记录用笔P，在下面放一条白纸带，当小球振动时，匀速拉动纸带(纸带运动方向与振子振动方向垂直)，笔就在纸带上画出一条曲线，如图乙所示。
甲 乙
丙
(1)若匀速拉动纸带的速度为1 m/s，则由图中数据算出振子的振动周期为多少？
(2)试着作出P的振动图像；
(3)若拉动纸带做匀加速直线运动，且振子振动周期与原来相同。由图丙中数据求纸带的加速度。
[解析] (1)由题图乙可知，当纸带匀速前进20 cm时，弹簧振子恰好完成一次全振动，由v＝eq \f(x,t)，可得t＝eq \f(x,v)＝eq \f(0.2,1) s＝0.2 s，所以周期T＝0.2 s。
(2)由题图乙可以看出P的振幅为2 cm，振动图像如图所示。
(3)当纸带做匀加速直线运动时，振子振动周期仍为0.2 s，由丙图可知，两个相邻0.2 s时间内，纸带运动的距离分别为0.21 m、0.25 m，由Δx＝aT2，得加速度a＝eq \f(0.25－0.21,0.22) m/s2＝1.0 m/s2。
[答案] (1)0.2 s (2)见解析图 (3)1.0 m/s2
学习任务
1．知道什么是弹簧振子和简谐运动的概念。
2．知道振幅、周期、频率、相位、全振动等概念。
3．理解简谐运动的位移—时间图像是一条正弦函数图线。理解简谐运动的表达式。
4．通过对简谐运动图像的描绘，认识简谐运动的特点。
5．通过对生活中振动实例的观察，体会振动对生活的影响。
选项
分析
判断
A
如图所示，设弹簧振子在A、B之间振动，O是它的平衡位置，并设向右为正方向。在振子由O向A运动的过程中，振子的位移、速度为负值，加速度为正值。
×
B
振子通过平衡位置时，加速度为零，速度最大。
×
C
振子每次通过同一位置时，速度大小相等，方向可能相同也可能相反，但加速度一定相同。
×
D
√
相关学案
高中物理1 简谐运动学案及答案： 这是一份高中物理1 简谐运动学案及答案，共10页。
高中物理教科版 (2019)选择性必修 第一册3 波的图像导学案： 这是一份高中物理教科版 (2019)选择性必修 第一册3 波的图像导学案，共20页。
教科版 (2019)选择性必修 第一册2 简谐运动的回复力及能量导学案： 这是一份教科版 (2019)选择性必修 第一册2 简谐运动的回复力及能量导学案，共18页。
