北师大版九年级全册二 根据欧姆定律测量导体的电阻练习题

这是一份北师大版九年级全册二 根据欧姆定律测量导体的电阻练习题，共5页。试卷主要包含了能力提升，探究创新等内容，欢迎下载使用。

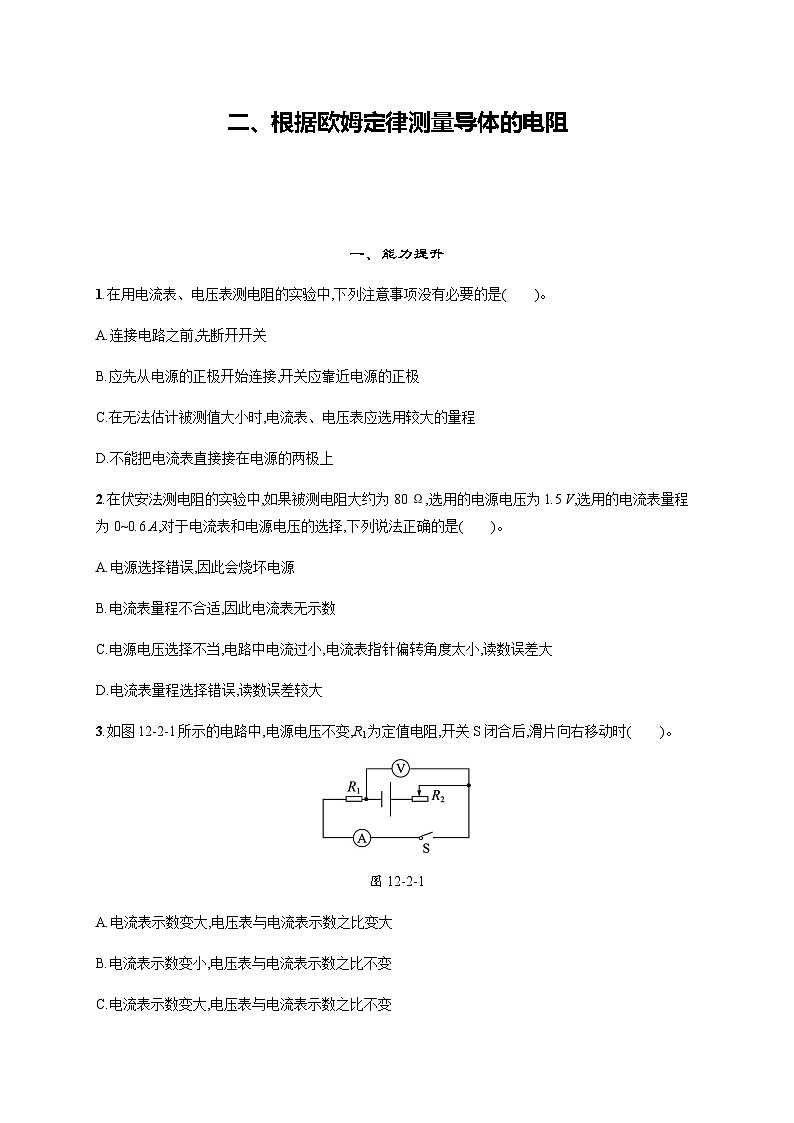

一、能力提升
1.在用电流表、电压表测电阻的实验中,下列注意事项没有必要的是( )。
A.连接电路之前,先断开开关
B.应先从电源的正极开始连接,开关应靠近电源的正极
C.在无法估计被测值大小时,电流表、电压表应选用较大的量程
D.不能把电流表直接接在电源的两极上
2.在伏安法测电阻的实验中,如果被测电阻大约为80 Ω,选用的电源电压为1.5 V,选用的电流表量程为0~0.6 A,对于电流表和电源电压的选择,下列说法正确的是( )。
A.电源选择错误,因此会烧坏电源
B.电流表量程不合适,因此电流表无示数
C.电源电压选择不当,电路中电流过小,电流表指针偏转角度太小,读数误差大
D.电流表量程选择错误,读数误差较大
3.如图12-2-1所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑片向右移动时( )。
图12-2-1
A.电流表示数变大,电压表与电流表示数之比变大
B.电流表示数变小,电压表与电流表示数之比不变
C.电流表示数变大,电压表与电流表示数之比不变
D.电压表示数变大,电压表与电流表示数之比变大

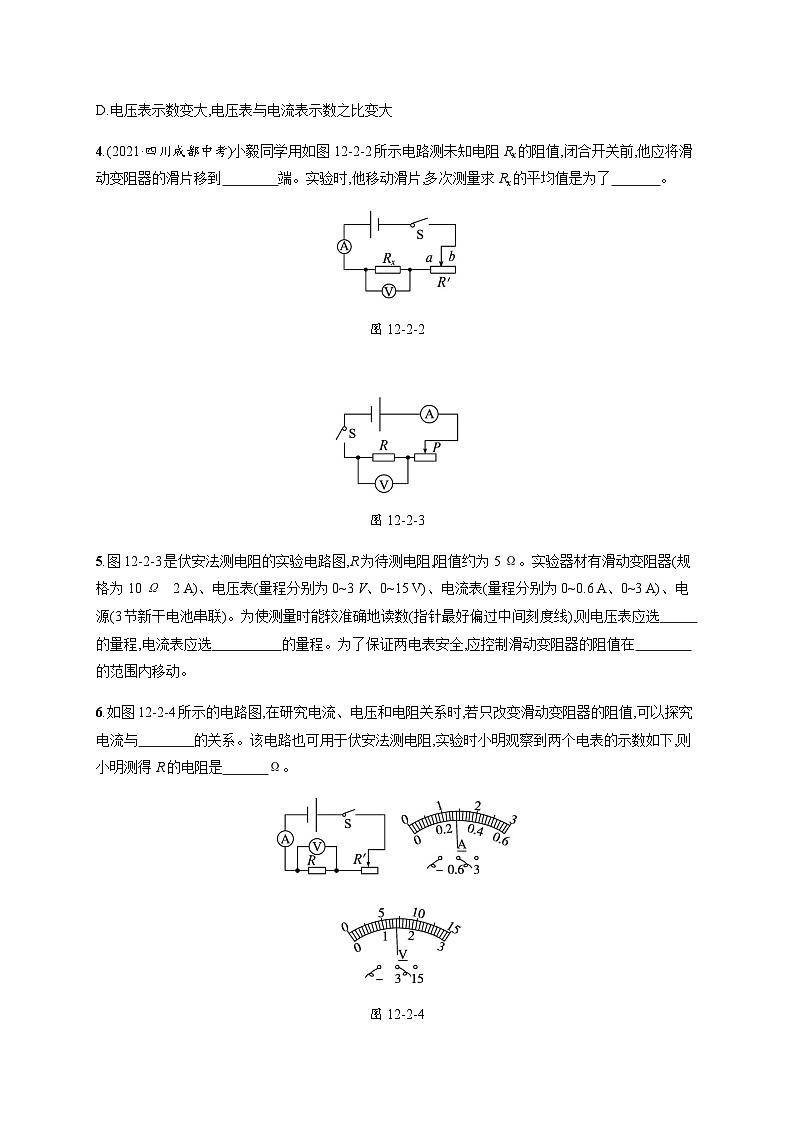

4.(2021·四川成都中考)小毅同学用如图12-2-2所示电路测未知电阻Rx的阻值,闭合开关前,他应将滑动变阻器的滑片移到 端。实验时,他移动滑片,多次测量求Rx的平均值是为了 。
图12-2-2
图12-2-3
5.图12-2-3是伏安法测电阻的实验电路图,R为待测电阻,阻值约为5 Ω。实验器材有滑动变阻器(规格为10 Ω 2 A)、电压表(量程分别为0~3 V、0~15 V)、电流表(量程分别为0~0.6 A、0~3 A)、电源(3节新干电池串联)。为使测量时能较准确地读数(指针最好偏过中间刻度线),则电压表应选 的量程,电流表应选 的量程。为了保证两电表安全,应控制滑动变阻器的阻值在 的范围内移动。
6.如图12-2-4所示的电路图,在研究电流、电压和电阻关系时,若只改变滑动变阻器的阻值,可以探究电流与 的关系。该电路也可用于伏安法测电阻,实验时小明观察到两个电表的示数如下,则小明测得R的电阻是 Ω。
图12-2-4
二、探究创新
7.在伏安法测电阻的实验中,电源电压U恒定不变。某同学连接了如图12-2-5甲所示的部分电路。
图12-2-5
(1)用笔画线代替导线完成图12-2-5甲电路连接。
(2)电路连接后,闭合开关前,滑动变阻器的滑片应该滑到 (选填“左”或“右”)端。
(3)某次测量时,电压表的示数为1.5 V,电流表的示数如图12-2-5乙所示,此时小灯泡灯丝的电阻值为 Ω。
(4)某小组的同学分别读取电压表和电流表的示数为U1、I1,结果发现他们实验时误将电压表与滑动变阻器并联,但也能算出电阻的阻值,其表达式为 。
二、根据欧姆定律测量导体的电阻
知能演练·提升
1.B
2.C 若用1.5 V的电源,通过电路中的最大电流 I=UR=1.5V80 Ω≈0.019 A。电流过小,电流表指针偏转过小,无法读出数值,应选用电压比1.5 V高的电源。
3.B 由题图可知,当S闭合时,两电阻串联,电压表测R1两端的电压,电流表测电路中的电流,当滑片向右移动时,接入电路的电阻变大,电路的总电阻变大,根据I=UR可知,电路中的电流变小,即电流表的示数变小;根据U=IR可知,R1两端的电压变小,即电压表的示数变小;R1为定值电阻,因此电压表与电流表示数之比不变。
4.解析 为了保护电路,电路连好后,闭合开关前,应将滑动变阻器滑片移至阻值最大处,即b端;由于一次实验测量的结果误差较大,故本实验进行了多次测量,目的是求平均值减小误差。
答案 b 减小误差
5.解析 由题图可知,待测电阻R与滑动变阻器串联,电压表测R的电压,电流表测电路中的电流。电源是3节新干电池串联,则电源电压为4.5 V,若电压表用0~15 V量程,则无论怎样调节滑动变阻器,电压表指针的偏转角度都太小,不会偏过中间刻度线,所以电压表应选0~3 V的量程;当电压表的示数最大,为3 V时,由欧姆定律可得,电路的最大电流约为I大=UVR=3V5Ω=0.6 A,故电流表应选0~0.6 A的量程;电路的最大电流为0.6 A,由欧姆定律和串联电路的规律,滑动变阻器连入电路的最小电阻为R滑小=R总小-R=UI大-R= Ω=2.5 Ω;因滑动变阻器的最大阻值为10 Ω,所以为了保证两电表安全,应控制滑动变阻器的阻值在2.5~10 Ω的范围内移动。
答案 0~3 V 0~0.6 A 2.5~10 Ω
6.解析 只改变滑动变阻器阻值时,定值电阻阻值不变,则其两端电压和通过的电流均发生变化,故可探究通过定值电阻的电流大小与电阻两端电压的关系;根据两表示数可得R=UI= A=5 Ω。
答案 电压 5
7.解析 (1)电流表串联在电路中,滑动变阻器采用“一上一下”接法接入电路,如图D-12-2所示。
或
图D-12-2
(2)为保护电路,连接电路时,开关应断开;闭合开关前,滑动变阻器的滑片应该滑到阻值最大值处,即题图所示的最左端。
(3)由题图乙知,电流表的量程为0~0.6 A,分度值为0.02 A,所以电流表的示数为0.3 A;则此时小灯泡灯丝的电阻值为RL=UI= Ω。
(4)根据串联电路的电压特点,小灯泡两端的电压UL=U-U1,小灯泡灯丝的电阻值为RL=ULI1=U-U1I1。
答案 (1)如解析图所示 (2)左 (3)5 (4)RL=U-U1I1
