2022-2023学年宁夏固原市原州区弘文中学八年级（上）期末物理试卷(含答案解析)

这是一份2022-2023学年宁夏固原市原州区弘文中学八年级（上）期末物理试卷(含答案解析)，共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

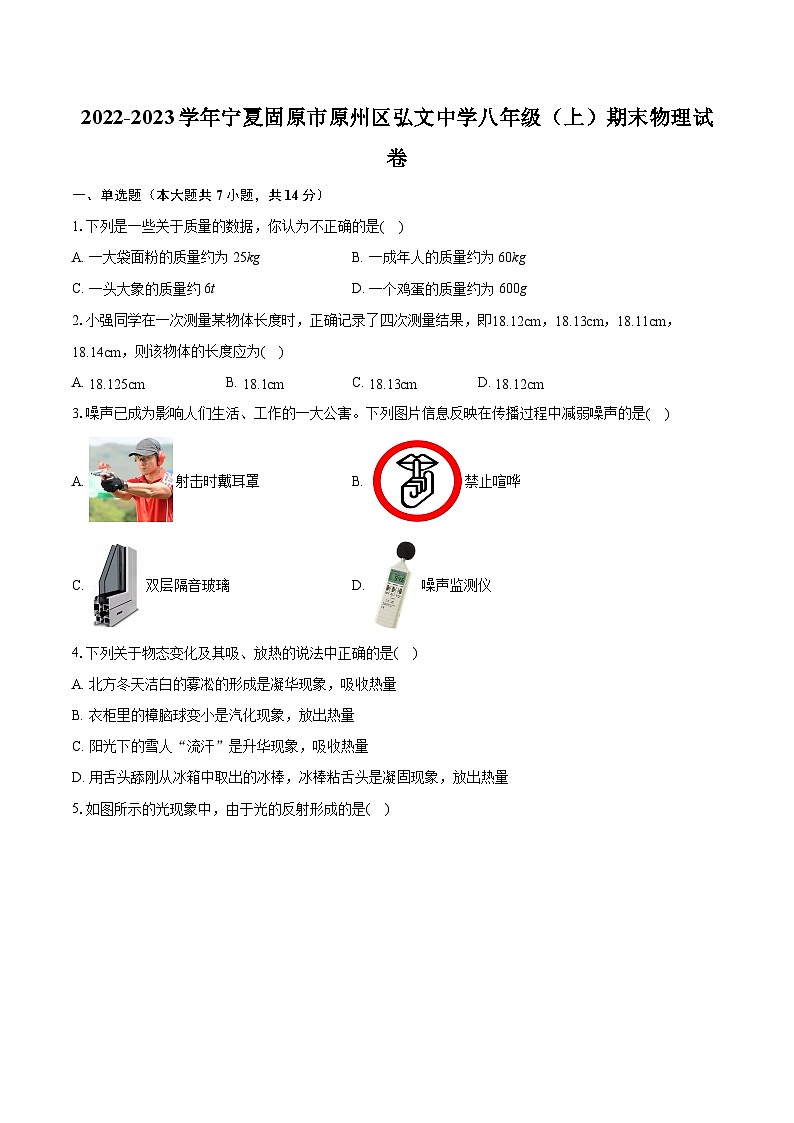

1.下列是一些关于质量的数据，你认为不正确的是( )
A. 一大袋面粉的质量约为25kgB. 一成年人的质量约为60kg
C. 一头大象的质量约6tD. 一个鸡蛋的质量约为600g
2.小强同学在一次测量某物体长度时，正确记录了四次测量结果，即18.12cm，18.13cm，18.11cm，18.14cm，则该物体的长度应为( )
A. 18.125cmB. 18.1cmC. 18.13cmD. 18.12cm
3.噪声已成为影响人们生活、工作的一大公害。下列图片信息反映在传播过程中减弱噪声的是( )
A. 射击时戴耳罩B. 禁止喧哗
C. 双层隔音玻璃D. 噪声监测仪
4.下列关于物态变化及其吸、放热的说法中正确的是( )
A. 北方冬天洁白的雾凇的形成是凝华现象，吸收热量
B. 衣柜里的樟脑球变小是汽化现象，放出热量
C. 阳光下的雪人“流汗”是升华现象，吸收热量
D. 用舌头舔刚从冰箱中取出的冰棒，冰棒粘舌头是凝固现象，放出热量

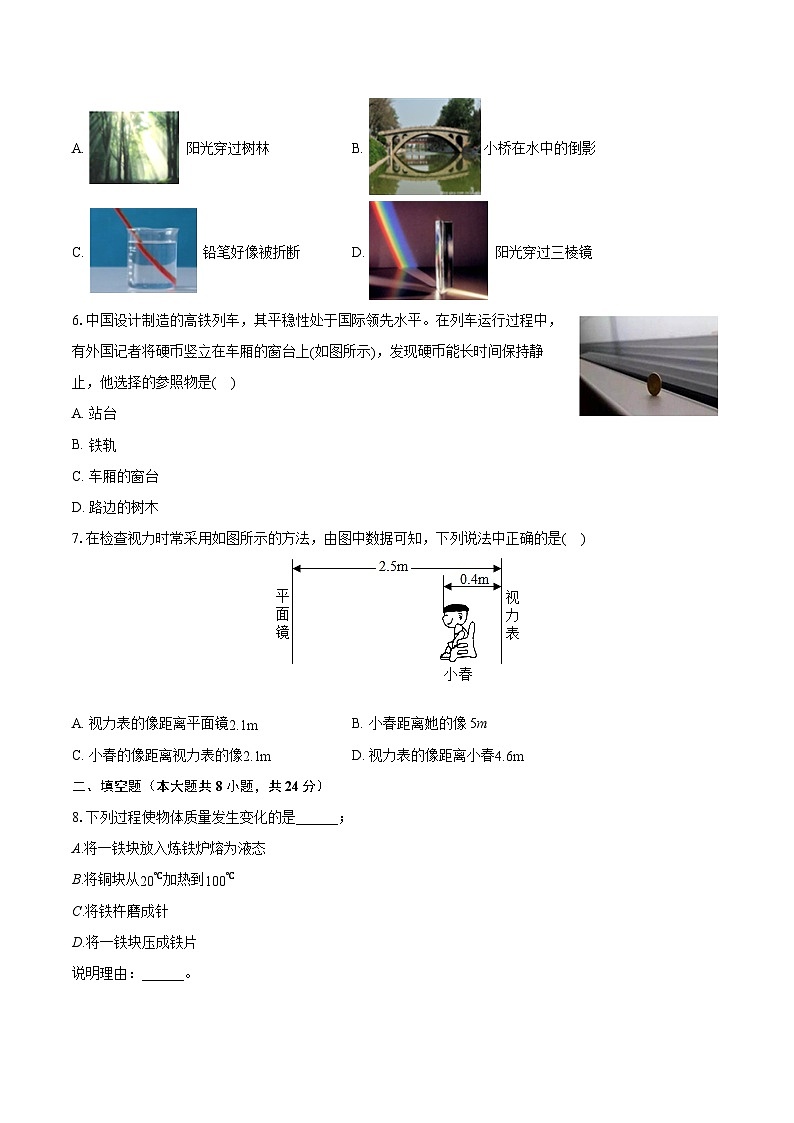

5.如图所示的光现象中，由于光的反射形成的是( )
A. 阳光穿过树林B. 小桥在水中的倒影
C. 铅笔好像被折断D. 阳光穿过三棱镜
6.中国设计制造的高铁列车，其平稳性处于国际领先水平。在列车运行过程中，有外国记者将硬币竖立在车厢的窗台上(如图所示)，发现硬币能长时间保持静止，他选择的参照物是( )
A. 站台
B. 铁轨
C. 车厢的窗台
D. 路边的树木
7.在检查视力时常采用如图所示的方法，由图中数据可知，下列说法中正确的是( )
A. 视力表的像距离平面镜2.1mB. 小春距离她的像5m
C. 小春的像距离视力表的像2.1mD. 视力表的像距离小春4.6m
二、填空题（本大题共8小题，共24分）
8.下列过程使物体质量发生变化的是______；
A.将一铁块放入炼铁炉熔为液态
B.将铜块从20℃加热到100℃
C.将铁杵磨成针
D.将一铁块压成铁片
说明理由：______。

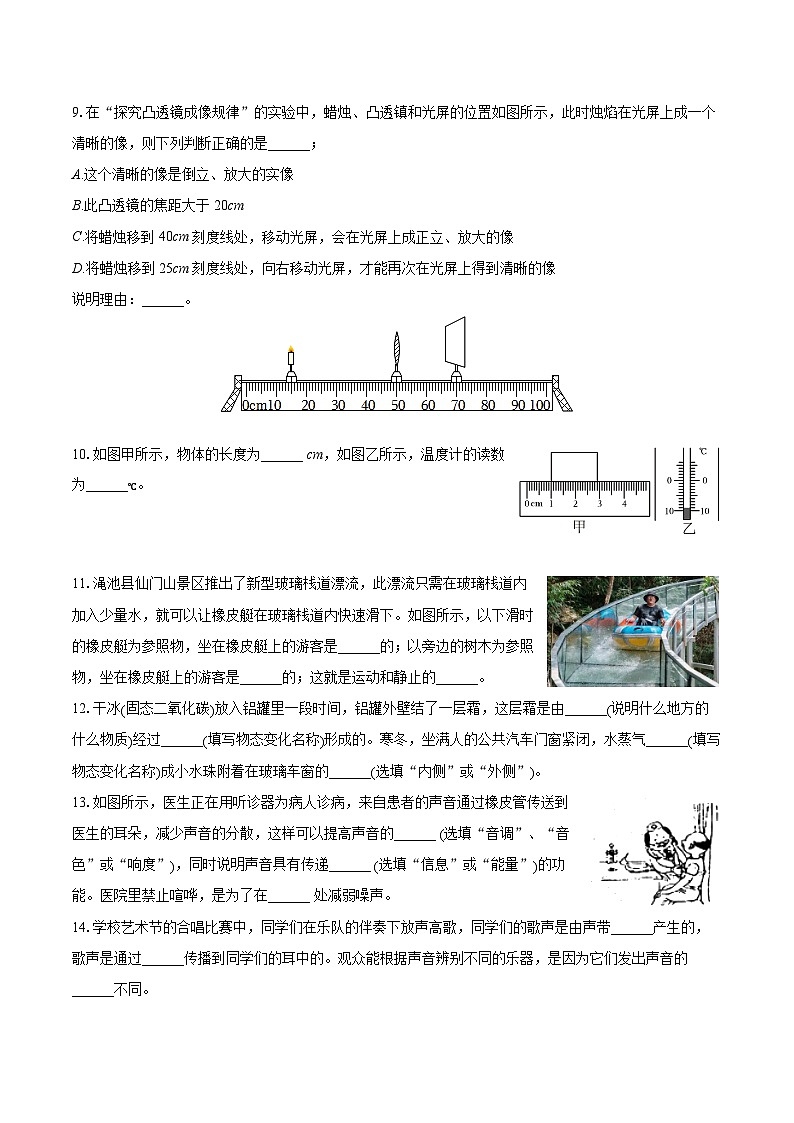

9.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镇和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是______；
A.这个清晰的像是倒立、放大的实像
B.此凸透镜的焦距大于20cm
C.将蜡烛移到40cm刻度线处，移动光屏，会在光屏上成正立、放大的像
D.将蜡烛移到25cm刻度线处，向右移动光屏，才能再次在光屏上得到清晰的像
说明理由：______。
10.如图甲所示，物体的长度为______ cm，如图乙所示，温度计的读数为______℃。
11.渑池县仙门山景区推出了新型玻璃栈道漂流，此漂流只需在玻璃栈道内加入少量水，就可以让橡皮艇在玻璃栈道内快速滑下。如图所示，以下滑时的橡皮艇为参照物，坐在橡皮艇上的游客是______的；以旁边的树木为参照物，坐在橡皮艇上的游客是______的；这就是运动和静止的______。
12.干冰(固态二氧化碳)放入铝罐里一段时间，铝罐外壁结了一层霜，这层霜是由______(说明什么地方的什么物质)经过______(填写物态变化名称)形成的。寒冬，坐满人的公共汽车门窗紧闭，水蒸气______(填写物态变化名称)成小水珠附着在玻璃车窗的______(选填“内侧”或“外侧”)。
13.如图所示，医生正在用听诊器为病人诊病，来自患者的声音通过橡皮管传送到医生的耳朵，减少声音的分散，这样可以提高声音的______ (选填“音调”、“音色”或“响度”)，同时说明声音具有传递______ (选填“信息”或“能量”)的功能。医院里禁止喧哗，是为了在______ 处减弱噪声。
14.学校艺术节的合唱比赛中，同学们在乐队的伴奏下放声高歌，同学们的歌声是由声带______产生的，歌声是通过______传播到同学们的耳中的。观众能根据声音辨别不同的乐器，是因为它们发出声音的______不同。
15.身高160cm的小梦同学站在竖直放置的平面镜前1.5m处，小梦与镜中自己的像的距离为______ m，当她靠近平面镜0.5m后，她在平面镜中的像高度为______ m；小梦与她的像之间的距离是______ m，小梦从平面镜中看到对面墙上挂钟的指针如图所示，则挂钟显示的实际时间是______。
三、作图题（本大题共3小题，共6分）
16.在下列虚线框内画出合适的透镜。
17.根据图中给出的入射光线，画出相应的折射光线．
18.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
四、实验探究题（本大题共4小题，共25分）
19.利用如图甲所示装置做“探究水沸腾时温度变化的特点”实验。
(1)按规范组装器材，在安装温度计时，玻璃泡碰到了烧杯底，此时应适当将______(选填“A处向上”或“B处向下”)调整。
(2)由实验数据绘制出了温度随时间变化的图象，如图乙所示。分析图象可知：水的沸点是______℃，从而推测出此地的气压______(选填“高于”或“低于”)标准大气压。
(3)观察到气泡上升，露出水面后破裂，水面上出现“白气”，“白气”的形成是______现象；水沸腾的过程中，温度______。
20.为了探究光反射时的规律，小白进行了如图1所示的实验。
(1)为了探究反射角与入射角的大小关系，应多次改变______(选填“入射角”“反射角”)，观察并记录有关数据，通过比较可以得出结论：______。
(2)实验中小明使用了一个可折转的光屏，这个光屏在实验中除了能呈现光线外，另一个重要作用是______。
(3)图中让一束光贴着光屏左侧的纸板E沿AO方向射到O点，在右侧纸板F上能看到反射光线OB。实验时，光屏前不同方位的同学都能看到光的传播路径，这是因为光在光屏上发生了______。若将纸板F向后折转一定的角度，则在纸板F上______(选填“能”或“不能”)看到反射光线，此时反射光线、入射光线与法线______(选填“在”或“不在”)同一平面内。
(4)如图2所示，小白在“探究平面镜成像特点”的实验中，只点燃蜡烛A，移动蜡烛B使其与蜡烛A的像完全重合；移去蜡烛B在其原位置上放置一块光屏，光屏上无法呈现蜡烛A的像，说明平面镜成的是______像。蜡烛B与蜡烛A的像重合时，若移动蜡烛A使其沿垂直玻璃板的方向远离玻璃板4cm，则蜡烛B应远离玻璃板______ cm，才有可能与蜡烛A的像完全重合。
21.在“探究凸透镜成像规律”的实验中：
(1)如图1所示，当蜡烛、凸透镜在乙图所示位置时，光屏上可得到一个清晰的像，该像应是倒立、______的实像，生活中利用这个规律制成的光学仪器有______。
(2)实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会______(选填“上”或“下”)方移动。
(3)小明想利用LED发光字研究凸透镜成像的上下、左右位置关系，如图2所示的汉字中适合做LED光源的是______。
(4)继续进行实验，小明拿来一副眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜。结果光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像。由此可见，这副眼镜的镜片是______(选填“凸透镜”或“凹透镜”)，戴这种眼镜的人的眼睛缺陷是______(选填“近视眼”或“远视眼”)。
22.在“使用天平测量液体质量”的实验中：
(1)将天平放置于水平台面上，将游码拨至标尺左端零刻度线处，分度盘指针如图1所示，则应将平衡螺母向______调节，直到指针静止时指在分度盘的中线处。
(2)正确调节后，将空烧杯放在左盘，用镊子向右盘加减砝码，当把砝码盒里最小的砝码放在右盘，发现指针指向分度盘的右侧，接下来正确的操作是：取下最小砝码，并______，直到天平再次平衡，测得空烧杯质量为28g。
(3)测量结束后，小丽发现使用了沾有污渍的砝码，则所测烧杯质量______(选填“偏大”、“偏小”或“不变”)。
(4)改正后，测得烧杯和液体的总质量如图2所示，则杯中液体的质量为______ g。
五、计算题（本大题共1小题，共6分）
23.双休日，小东一家驾车自驾游，在行驶的过程中，小东注意观察了汽车里的时间表、里程表和速度计，并观察了公路旁边的指示牌，记录下几组数据：
(1)第一组数据：车启动和到达的时间以及对应的里程表(表盘指示为km)，示数如图甲，请你计算出这辆汽车行驶的平均速度。
(2)第三组数据：在某公路的入口处，看到如图丙所示的标志牌。在不违反交通规则的前提下，小东的爸爸从入口处出发，至少行驶多长时间才能到达目的地？
答案和解析
1.【答案】D
【解析】【分析】
此题考查对生活中常见物体质量的估测，结合对生活的了解和对质量单位的认识，找出不正确的选项。
质量的估测，需要我们熟悉常见物体的质量大小，以它们为标准对研究对象的质量作出判断。如：一个鸡蛋的质量在50g左右，一个苹果的质量在200g左右，一杯水的质量在0.5kg左右，中学生的质量在50kg左右，大象的质量在5t左右，等等。
【解答】
A、小学生的质量约25kg，一大袋面粉的质量与此差不多，约为25kg，故A正确；
B、中学生的质量约50kg，成年人的质量略大于此数值，在60kg左右，故B正确；
C、大象的质量庞大，成年大象的质量可达6t，故C正确；
D、10个鸡蛋的质量约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右，故D不正确。
2.【答案】C
【解析】解：
四次测量结果为18.12cm，18.13cm，18.11cm，18.14cm，为了减小误差，取四次的平均值：18.12cm+18.13cm+18.11cm+18.14cm4≈18.13cm，故C正确、ABD错误。
故选：C。
在实验中，减小误差的有效途径是多次测量求平均值；在求平均值时，要先对所有数据进行判断，把错误数据删除，然后进行平均，并且平均值的有效数字与原始数据保持一致。
本题考查多次测量求平均值减小误差，难度不大。
3.【答案】C
【解析】解：A、射击时戴耳罩，是在人耳处减弱噪声，故A不符合题意；
B、禁止喧哗，是在声源处减弱噪声，故B不符合题意；
C、双层隔音玻璃，是在传播过程中减弱噪声，故C符合题意；
D、噪声监测仪可以监测噪声的等级，不能减弱噪声，故D不符合题意。
故选：C。
防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱。
本题考查了对减弱噪声途径的理解和应用，基础题。
4.【答案】D
【解析】解：
A、雾凇是空气中的水蒸气遇冷凝华形成的冰晶，凝华放热，故A错误；
B、樟脑球变小是固态直接变成气态，属于升华现象，升华吸热，故B错误；
C、雪人“流汗”是冰熔化成水，熔化吸热，故C错误；
D、用舌头舔刚从冰箱中取出的冰棒，冰棒粘舌头，舌头上的水由液态变为固态，是凝固现象，凝固放热，故D正确。
故选：D。
(1)在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；
(2)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(3)六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
5.【答案】B
【解析】解：A、阳光穿过树林是由于光的直线传播，故A错误；
B、平静水面上小桥的倒影，属于平面镜成像，是由于光的反射形成的，故B正确；
C、铅笔好像被折断是由光的折射形成的，故C错误；
D、阳光经三棱镜折射以后，分成各种彩色光，这种现象叫做光的色散现象，属于光的折射，故D错误。
故选：B。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
此题通过不同的现象考查了学生对光的反射、光的直线传播及光的折射的理解，在学习中要注意区分，并要学会用所学知识解释有关的物理现象。
6.【答案】C
【解析】解：列车上的硬币相对于站台、铁轨、路边的树木位置都发生了改变，因此是运动的，而硬币相对于车厢的窗台的位置没有发生改变，所以是静止的。故只有选项C符合题意。
故选：C。
探究物体的运动与静止时，必须事先选定一个参照物。如果被研究的物体相对于参照物位置发生了改变，则是运动的；如果被研究的物体相对于参照物位置没有发生改变，则是静止的。
一个物体运动状态的确定，关键取决于所选取的参照物，所选取的参照物不同，得到的结论也不一定相同，这就是运动和静止的相对性。
7.【答案】D
【解析】解：A.视力表距离平面镜为2.5m，则视力表的像距离平面镜也是2.5m，故A错误；
B.小春距离平面镜为2.5m−0.4m=2.1m，则他的像距离平面镜也为2.1m，则小明距离她的像为4.2m，故B错误；
C.视力表的像到镜面的距离为2.5m，小春像到镜面的距离为2.1m，故小春的像距离视力表的像0.4m，故C错误；
D.视力表的像到镜面的距离为2.5m，小春到镜面的距离为2.1m，故视力表的像距离小春4.6m，故D正确。
故选：D。
依据平面镜成像特点：人和人的像相对于镜面对称，视力表和视力表的像相对于平面镜对称，依据数学知识来解答此题。
平面镜成像的原理和特点在近年中考题中较为热点。此类题目看起来非常繁琐，其实有规律可循，只要紧扣平面镜的特点，解答就不难。
8.【答案】C 物体所含物质的多少叫质量，是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关
【解析】解：A、将一铁块放入炼铁炉熔为液态，质量没有发生变化，故A错误；
B、将铜块从20℃加热到100℃，质量没有发生变化，故B错误；
C、将铁杵磨成针，质量发生变化，故C正确；
D、将一铁块压成铁片，质量没有发生变化，故D错误。
故答案为：C；物体所含物质的多少叫质量，是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关
物体所含物质的多少叫质量，是描述物体的惯性的物理量，是决定物体受力时运动状态变化难易程度的唯一因素，质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关，质量大，物体含有物质多；质量小，物体含有物质少。
质量是物体的一种属性，只和物体所含物质的多少有关。
9.【答案】D A、由图知，像距小于物距，此时成倒立缩小的实像，故A错误；
B、由于成倒立缩小的实像，所以u=50cm−15cm=35cm，v=70cm−50cm=20cm，可知35cm>2f，f<20cm<2f，解得10cm4f，即35cm+20cm>4f，解得：f<13.75cm，综上所述，10cmC、将蜡烛移动到40cm刻度处，物距等于50cm−40cm=10cm，物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；
D、将蜡烛移动到25cm刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D正确
【解析】解：A、由图知，像距小于物距，此时成倒立缩小的实像，故A错误；
B、由于成倒立缩小的实像，所以u=50cm−15cm=35cm，v=70cm−50cm=20cm，可知35cm>2f，f<20cm<2f，解得10cm4f，即35cm+20cm>4f，解得：f<13.75cm，综上所述，10cmC、将蜡烛移动到40cm刻度处，物距等于50cm−40cm=10cm，物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；
D、将蜡烛移动到25cm刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D正确。
故答案为：D；
理由：A、由图知，像距小于物距，此时成倒立缩小的实像，故A错误；
B、由于成倒立缩小的实像，所以u=50cm−15cm=35cm，v=70cm−50cm=20cm，可知35cm>2f，f<20cm<2f，解得10cm4f，即35cm+20cm>4f，解得：f<13.75cm，综上所述，10cmC、将蜡烛移动到40cm刻度处，物距等于50cm−40cm=10cm，物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；
D、将蜡烛移动到25cm刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D正确。
(1)根据像距和物距的关系判断成像的特点；
(2)物距成像的特点，根据物距的范围确定焦距的大小；
(3)根据焦距的大小，由物距与焦距的关系进行判断；
(4)凸透镜成实像时，具有物近像远像变大的特点。
本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容，解决此题的关键是能够判断出焦距的范围。
10.【答案】1.90−9
【解析】解：(1)由图知：此图是以1.00cm作为“零”刻度，因此木块的长度为：2.90cm−1.00cm=1.90cm；
(2)由图知：温度计的最小刻度值是1℃，液柱的液面在0℃以下，因此该温度计的示数是−9℃；
故答案为：1.90；−9。
(1)物体左端对齐刻度尺的1.00cm处，把刻度尺的1.00cm处当作“零”刻度，然后让最后的读数减去“零”刻度的读数即为该木块的长度；
(2)温度计的示数在量程的范围内，且分度值为1℃，液柱的液面在0℃以下，可根据这两点读出此温度计的示数。
掌握用刻度尺测量物体长度的方法，用温度计测量温度的方法。
11.【答案】静止 运动 相对性
【解析】解：游客坐在橡皮艇上顺流而下，游客相对于橡皮艇的位置没有发生变化，所以以橡皮艇为参照物，游客是静止的。
而以旁边的树木为参照物，游客相对于旁边的树木的位置发生了变化，所以以旁边的树木为参照物游客是运动的。
选择的参照物不同，物体的运动状态不同，这就是运动和静止的相对性。
故答案为：静止；运动；相对性。
解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。
12.【答案】空气中水蒸气 凝华 液化 内侧
【解析】解：铝罐外壁上的霜，是空气中的水蒸气遇到温度低的铝罐放热凝华形成的固态小冰晶；
寒冬，坐满人的公共汽车内温度较高，车内水蒸气遇到温度低的玻璃放热液化，形成液态小水滴，附着在车窗内侧。
故答案为：空气中水蒸气；凝华；液化；内侧。
(1)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)熔化、汽化、升华吸热；凝固、液化、凝华放热。
本题考查了生活中的物态变化，解决此类题目的关键是抓住物质前后的状态变化，是中考的热点。
13.【答案】响度 信息 声源
【解析】解：(1)医生用听诊器为病人诊病，是因为声音能传递信息，来自患者的声音通过橡皮管传送到医生的耳朵，橡皮管减少了声音的分散，提高了响度；同时说明声音具有传递信息的功能；
(2)医院里禁止喧哗，是在声源处减弱噪声。
故答案为：响度；信息；声源。
(1)声音的响度指的是声音的大小；声音有两方面的应用：①声音能够传递信息，②声音能够传递能量；
(2)减弱噪声有三条途径，即在三个不同的位置--声源处、传播过程中、人耳处。
本题考查了声音的利用、防治噪声的方法，难度不大。
14.【答案】振动 空气 音色
【解析】解：(1)同学们的歌声是靠声带的振动产生的；歌声是通过空气传播到同学们的耳中的；
(2)观众是根据声音的音色辨别出不同乐器发出的声音的。
故答案为：振动；空气；音色。
(1)声音是由物体的振动产生的；声音的传播需要介质；
(2)音色是声音的品质与特色，它与发声体的材料和结构有关，我们根据音色能辨别物体。
本题考查了声音的产生、传播以及声音的特性等，体现物理和生活的密切关系。
15.【答案】31.6027：20
【解析】解：小梦同学站在竖直放置的平面镜前1.5m处，物像到平面镜的距离相等，镜中自己的像到平面镜的距离是1.5m，小梦与镜中自己的像的距离为3m；
物像大小相等，当她靠近平面镜0.5m后，她在平面镜中的像高度为160cm=1.60m；此时物距为1.5m−0.5=1m，像到平面镜的距离是1m，小梦与她的像之间的距离2m；
把试卷翻过来，注意上下不要颠倒，直接从试卷的反面看钟表的实际时间是7：20。
故答案为：3；160；2；7：20。
(1)平面镜成像特点：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等；
(2)根据钟表在平面镜中成像判断实际时间的方法：
作图法：根据平面镜成像特点，作出物体的实际情况。
翻看法：由于物体在平面镜中成像时，物像相对平面镜对称，根据这个特点把试卷翻过来观察，即可得出实际时间。
平面镜成像特点是平面镜成像习题的基础内容，一定要熟练掌握。此题特别需要注意的是：人离平面镜越近感觉像越大，像的大小实际上是没有发生变化的，只是眼睛看像的视角变大。
16.【答案】解：由第一个图可知：会聚的两条光线经过透镜后变得发散了，所以改透镜为凹透镜；由第二图可知：会聚的两条光线经过透镜后变得更加会聚，所以是凸透镜。如图所示。

【解析】凸透镜对光线有会聚作用，除过光心的光线之外的所有射向凸透镜的光线，经凸透镜折射后都会比原来会聚一些；从焦点发出的光线，经凸透镜后变为平行光线。凹透镜对光线有发散作用，除过光心的光线之外的所有射向凹透镜的光线，经凹透镜折射后都会比原来发散一些；射向虚焦点的光线，经凹透镜后变为平行光线。
本题考查学生对凸透镜和凹透镜光学特点的了解及应用，属于基础性的知识。凸透镜对光线有会聚作用，凹透镜对光线有发散作用。能够判断出光线经透镜后变得发散还是会聚，是解决此类题目的关键。
17.【答案】解：
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：

【解析】仔细观察入射光线的特点，根据凹透镜的三条特殊光线作图．
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
18.【答案】
【解析】【分析】
折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线。
特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线。
【解答】
过入射点画出法线，根据折射光线、入射光线分居法线两侧，在法线的右侧空气中画出折射光线，注意折射角大于入射角，如图所示：
。
19.【答案】A处向上 98 低于 液化 不变
【解析】解：(1)实验过程中要用酒精灯的外焰加热，需要从下往上安装实验器材，先确定好B的位置，再根据温度计调节A的位置，由此可知由于温度计的玻璃泡碰到了烧杯底，需要将温度计向上调整，即将A处向上调整；
(2)由图乙可知，当水温到达98℃时保持不变，因此水的沸点是98℃；产生这一现象的原因是当时气压低于标准大气压；
(3)杯口不断地冒出大量“白气”，这是由于水蒸气遇冷后液化成的小水滴；水沸腾时，不断吸收热量，但温度保持不变。
故答案为：(1)A处向上；(2)98；低于；(3)液化；不变。
(1)安装实验器材时需要自下而上的顺序安装，据此分析；
(2)水沸腾时，持续吸热，温度不变，该不变的温度就是沸点；液体沸点与气压有关：气压越大，沸点越高；
(3)烧杯冒出的大量“白气”是水蒸气遇冷液化成的小水滴；液体沸腾时，不断吸收热量，温度保持不变。
本题考查了水的沸腾实验，解题关键是掌握影响水加热时间的因素和水沸腾时的特点。
20.【答案】入射角 光反射时，反射角大小等于入射角 探究反射光线与入射光线是否在同一平面内 漫反射 不能 在 虚 4
【解析】解：(1)为了探究反射角与入射角的大小关系，应多次改变入射角光线的角度，通过多次实验数据可得出结论：光反射时，反射角大小等于入射角；
(2)将光屏的左半部分向前后翻折，就不会看到反射光线，只有当整个光屏为一平面时，才能够看到反射光线，说明入射光线、反射光线、法线共面。这说明光屏可以验证反射光线跟入射光线和法线是否在同一平面上；
(3)实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不平，光在这里发生了漫反射的缘故；
由于反射光线、入射光线和法线都在同一平面内，当纸板F转过一定的角度后，两块纸板不在同一平面上，所以在纸板F上就无法呈现出反射光线了，因此这个现象说明了：反射光线、入射光线和法线都在同一平面内；
(4)移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是虚像；
由平面镜成像特点之一“物像等距”可知，蜡烛B与蜡烛A的像重合时，若移动蜡烛A使其沿垂直玻璃板的方向远离玻璃板4cm，则蜡烛B应远离玻璃板4cm，才有可能与蜡烛A的像完全重合。
故答案为：(1)入射角；光反射时，反射角大小等于入射角；(2)探究反射光线与入射光线是否在同一平面内；(3)漫反射；不能；在；(4)虚；4。
(1)根据光的反射定律中，反射角等于入射角可知反射角的度数；
在研究光的反射规律的实验中，我们要分别研究反射角与入射角之间的大小关系，还有反射光线、入线光线、法线之间的位置关系，以及它们的变化规律等。
(2)在光的反射中，三线在同一平面上，是通过光屏展现在我们眼前的。
(3)在不同方向都能看到光的传播路径，是由于光在光屏上发生了漫反射而进入我们的眼里；
在光的反射中，反射光线和入射光线分居法线的两侧；反射角等于入射角；反射光线、入射光线和法线在同一平面上。
(4)平面镜所成的像是虚像，不会出现在光屏上；
平面镜成像特点：像距等于物距。
本题考查了探究光的反射的实验。光的反射遵循反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。
21.【答案】缩小 照相机 上 上字 凹 近视
【解析】解：(1)由图乙知，当蜡烛在刻度尺的10cm处，u=50cm−10cm=40cm，由图可知，物距小于像距，即2u>2f，凸透镜成倒立、缩小的实像，利用这个规律制成的光学仪器是照相机；
(2)凸透镜成倒立的实像，蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所以像逐渐向上移动；
(3)凸透镜成像上下颠倒、左右相反，如图丙所示，适合做LED光源的汉字是上字；
(4)来一副眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜。结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像。说明延后成像了，故放置的是使光线发散的凹透镜，这种眼镜是用来矫正近视眼的。
故答案为：(1)缩小；照相机；(2)上字；(3)C；(4)凹；近视。
(1)当u>2f，成倒立、缩小的实像，利用这个规律制成的光学仪器是照相机；
(2)理解倒立实像的特点，像和物体的移动方向恰好相反；
(3)凸透镜成像上下颠倒、左右相反。
(4)近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼。
本题是探究凸透镜成像的实验，考查了学生对实验操作的要求，关键是掌握凸透镜成像的规律及应用。
22.【答案】右 右移动游码 偏小 34
【解析】解：(1)调节天平平衡时，天平的指针向左偏，应向右调节平衡螺母，使天平平衡；
(2)天平测量过程中，如果试加了最小砝码后，向右侧偏，应取下最小砝码，向右移动游码，直至横梁平衡；
(3)由于砝码沾满了污渍，砝码的质量会比砝码所标的质量大，这样测出来的值会比真实值偏小；
(4)物体的质量等于砝码的质量加上游码在标尺上对应的示数，如图2所示，因此总质量：m=50g+10g+2g=62g，杯中液体的质量：m液=m−m杯=62g−28g=34g
故答案为：(1)右；(2)右移动游码；(3)偏小；(4)34。
(1)调节天平平衡时，如果指针偏向分度盘右侧，则向左调节平衡螺母，如果指针偏向分度盘的左侧，应向右调节平衡螺母；
(2)利用天平的基本调节和使用规则分析；
(3)当砝码沾满了污渍，砝码本身的质量会变大，而物体的质量经这样的砝码测出来会仍按砝码所标的质量读出，物体的测量值会比真实值偏小。
(4)砝码数加上游码在标尺上对应的示数就是质量数。
天平的正确使用方法和注意事项是最基础的知识，这个基础知识总是贯穿在密度测量的实验中，出现的频率比较高，一定要熟练掌握。
23.【答案】解：
(1)由甲图可知，汽车的运动时间t=12：25−9：25=3h，
车行驶的路程：s=27582km−27462km=120km，
则汽车的平均速度：v=st=120km3h=40km/h。
(2)由丙图可知，此路段汽车的最大速度v=100km/h，入口距A地的路程s=30km，
则车由入口到A地所需的时间至少为：t=sv=30km100km/h=0.3h。
答：(1)这辆汽车行驶的平均速度是40km/h。
(2)至少行驶0.3h才能到达目的地。
【解析】(1)由甲图求出汽车的运行时间t与路程S，由公式s=vt，可求出汽车的平均速度。
(2)由路标求出车的最大速度，车距A地的路程，然后由公式s=vt求车的运动时间。
解题的关键是：由甲、乙、丙三图中的仪表求出汽车的行驶时间、路程、速度，然后由公式s=vt解题。本题运用课堂所学物理知识解决了现实生活中的实际问题，理论联系实际，符合新课标的要求。
