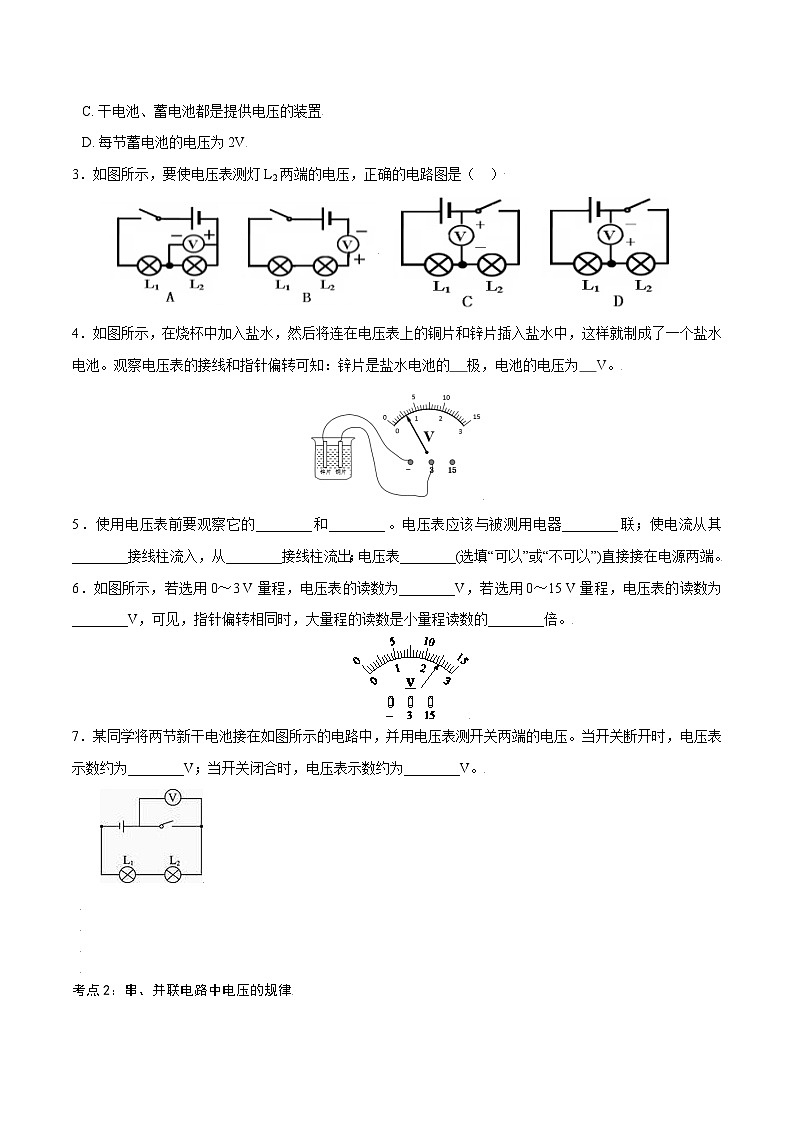

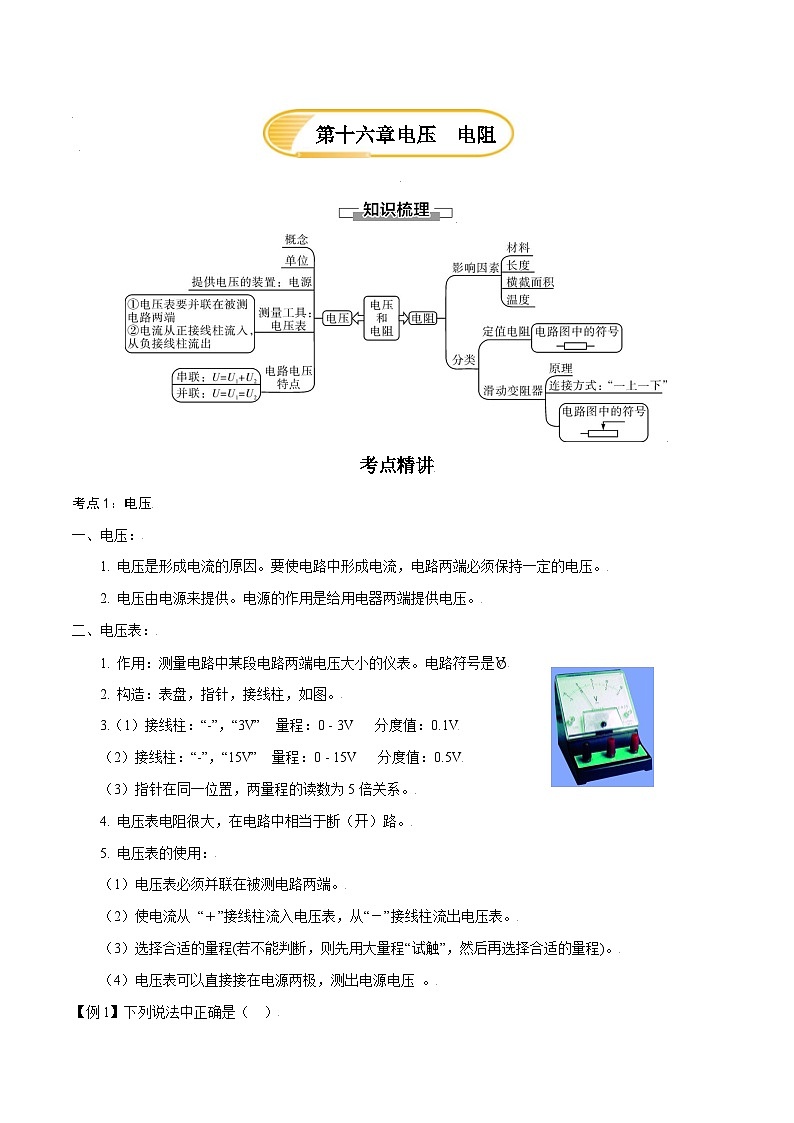

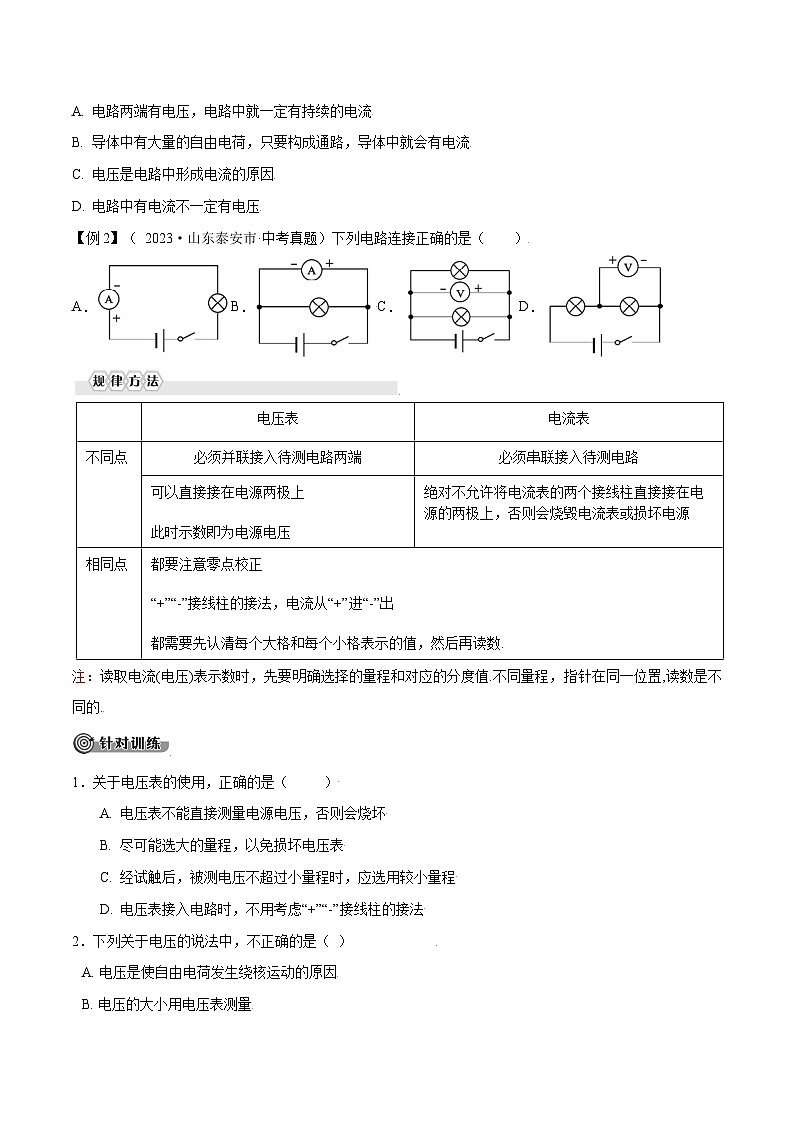

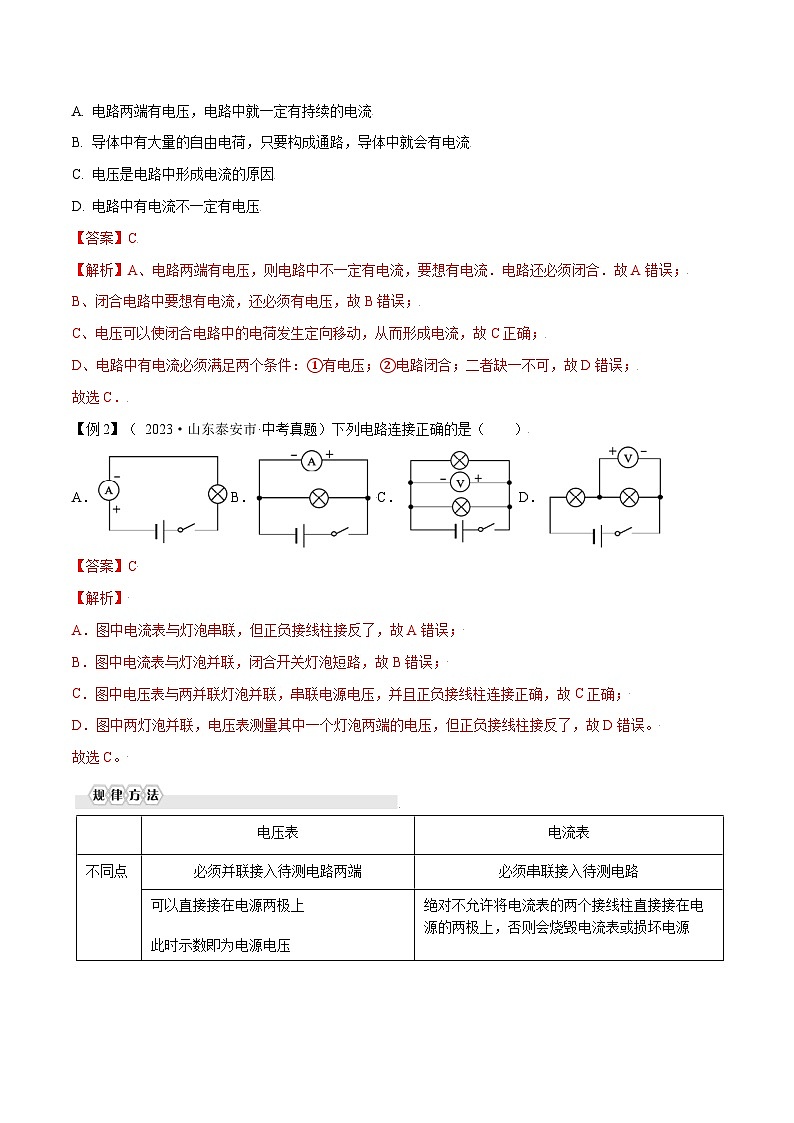

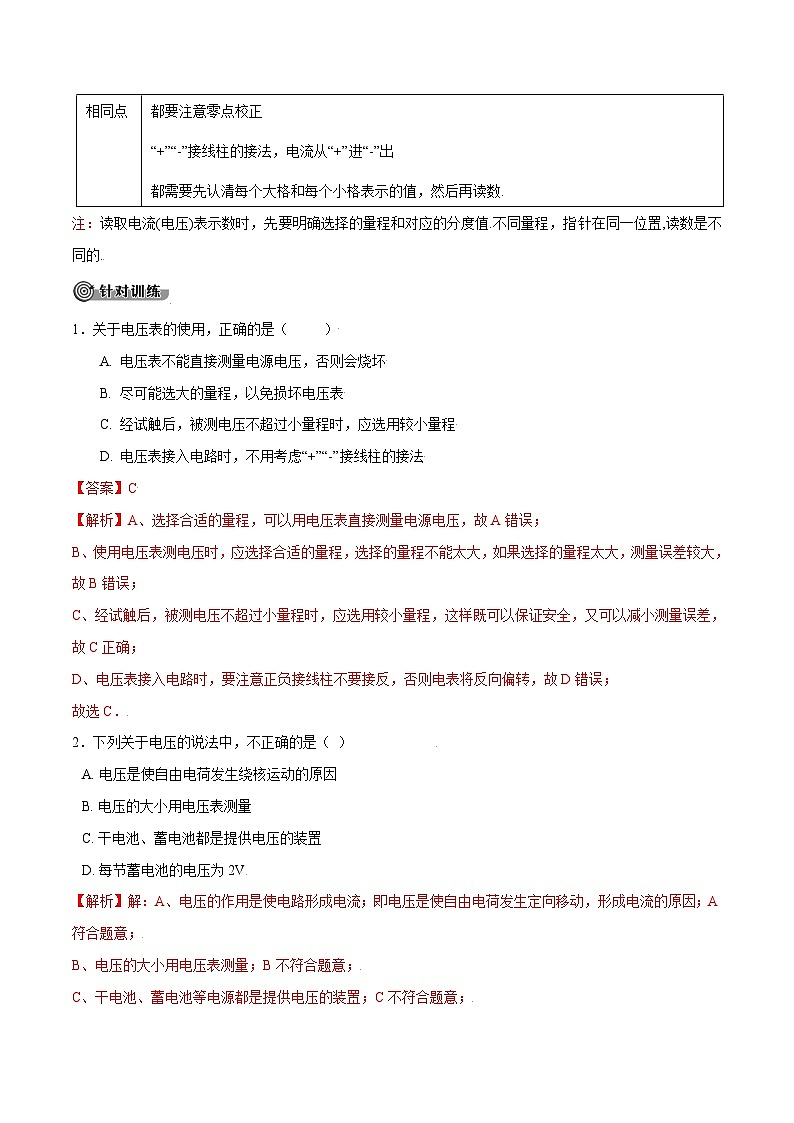

第十六章 电压 电阻 考点精讲考点1：电压一、电压：1. 电压是形成电流的原因。要使电路中形成电流，电路两端必须保持一定的电压。2. 电压由电源来提供。电源的作用是给用电器两端提供电压。二、电压表：1. 作用：测量电路中某段电路两端电压大小的仪表。电路符号是 eq \o\ac(○,V)2. 构造：表盘，指针，接线柱，如图。3.（1）接线柱：“-”，“3V” 量程：0 - 3V 分度值：0.1V（2）接线柱：“-”，“15V” 量程：0 - 15V 分度值：0.5V（3）指针在同一位置，两量程的读数为5倍关系。4. 电压表电阻很大，在电路中相当于断（开）路。5. 电压表的使用：（1）电压表必须并联在被测电路两端。（2）使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。（3）选择合适的量程(若不能判断，则先用大量程“试触”，然后再选择合适的量程)。（4）电压表可以直接接在电源两极，测出电源电压 。【例1】下列说法中正确是（ ）电路两端有电压，电路中就一定有持续的电流导体中有大量的自由电荷，只要构成通路，导体中就会有电流电压是电路中形成电流的原因电路中有电流不一定有电压【例2】（ 2023·山东泰安市·中考真题）下列电路连接正确的是（ ）A．B．C．D．注：读取电流(电压)表示数时，先要明确选择的量程和对应的分度值.不同量程，指针在同一位置,读数是不同的.1．关于电压表的使用，正确的是（ ）A. 电压表不能直接测量电源电压，否则会烧坏B. 尽可能选大的量程，以免损坏电压表C. 经试触后，被测电压不超过小量程时，应选用较小量程D. 电压表接入电路时，不用考虑“+”“-”接线柱的接法2．下列关于电压的说法中，不正确的是（ ） A. 电压是使自由电荷发生绕核运动的原因B. 电压的大小用电压表测量C. 干电池、蓄电池都是提供电压的装置D. 每节蓄电池的电压为2V3．如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）4．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V。5．使用电压表前要观察它的________和________。电压表应该与被测用电器________联；使电流从其________接线柱流入，从________接线柱流出；电压表________(选填“可以”或“不可以”)直接接在电源两端。6．如图所示，若选用0～3 V量程，电压表的读数为________V，若选用0～15 V量程，电压表的读数为________V，可见，指针偏转相同时，大量程的读数是小量程读数的________倍。7．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压。当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V。 考点2：串、并联电路中电压的规律一、探究串联电路中电压的规律：1．提出问题：串联电路中各部分电路的电压与总电压有什么关系？2．猜想与假设：串联电路中总电压等于各部分电路两端电压之和。3．设计实验：（1）测L1两端电压记为U1 （2）测L2两端电压记为U2 （3）测总电压记为U 4．进行试验： 测L1两端电压 U1 测L2两端电压 U2 测总电压U连接电路过程中，开关要断开，连接好电路检查无误后再闭合开关。5．分析表格数据，得出结论：串联电路中，总电压等于各部分电路两端电压之和。 公式：U=U1+U2二、探究并联电路中电压的规律：1．提出问题：并联电路中各支路两端的电压与总电压有什么关系？2．猜想与假设：并联电路中各支路两端的电压等于总电压。3．设计实验：（1）测L1两端电压记为U1 （2）测L2两端电压记为U2 （3）测总电压记为U 4．进行实验： 连接电路测L1电压 连接电路测L2 电压 连接电路测总电压5．并联电路中，各支路两端电压相等，都等于并联总电压（电源电压）。 公式：U=U1=U2【例1】如图所示的电路中，当开关S1，S2闭合时，电压表示数为6V；当开关S2闭合，S1断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为（ ）A．6V 4V B．2V 4VC．6V 2V D．4V 2V【例2】在“探究串联电路电压特点”的实验中，小明设计了如图甲所示的电路，并完成电路的部分连接如图乙所示。（1）请用笔画线代替导线，对应图甲补全图乙中的实验电路。为了保证电路安全，连接器材时，开关应 。根据图乙可知，学生电源的E端应为 极。（2）在测量L1两端电压时，两灯突然熄灭，电压表示数迅速变大，出现此故障的原因可能是 。（3）排除故障后，正确实验，得出一组实验数据，为得出串联电路电压关系的普遍规律，小明还应 。（4）在实验中，小明记录的数据如下： 第二次实验中流过L1的电流 （填“大于”“小于”或“等于”）流过L2的电流，实验中电源电压为 V。串联电路两端总电压等于各部分电路两端电压之和,即U=U1+U2+……+Un;并联电路中各支路两端电压相等,等于电源两端总电压,即U=U1=U2=……=Un.1．家用手电筒内三节新干电池串联的总电压是（ ）A. 1.5V B. 3V C. 4.5V D. 6V2．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（ ）A. 整理器材，分析数据，得出结论B. 对换L1和L2的位置，再测出一组电压值C. 改变电源电压，再测出几组电压值D. 换用不同规格的小灯泡，再测出几组电压值3．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ） A. L1两端电压为2V B. L1两端电压为4VC. L2两端电压为4V D. L1和L2两端电压之和为6V4．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）A．9 V B．10V C．11V D．12 V5．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（ ）A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V 6．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1两端的电压为 V，电流之比I1：I2＝ 。7．如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 V，电源电压是 V。8．小明选用两节新电池，两个小灯泡，一个电压表。用如图甲电路来探究“串联电路的电压特点”（1）电压表在接入电路前，在不清楚被测部分电路两端的电压情况下，通常要选择电压表大量程进行 。（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中分析实验数据，第三次测量时，AB两端电压表的示数如图乙，则此时灯L1两端的电压为 V．通过分析下表可得到串联电路的电压特点是：串联电路电源电压等于各用电器两端电压之和。（3）由表中实验数据可知：小明主要通过 方式来多次实验。A．更换不同规格的小灯泡 B．更换不同的电源C．同时更换了电源和小灯泡（4）小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量L2两端的电压，这一做法存在的问题是 。（5）同桌小雨按照电路图甲连接而成的实物图丙是 （选填“正确”或“错误”）的，此时闭合开关，电压表的示数为 V。9．如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：（1）灯泡L1和L2两端的电压各是多少？（2）通过灯泡L1的电流是多少？（3）若灯泡L1灯丝烧断，则电压表V1的示数为多少？ 考点3：电阻1．电阻定义：物理学中，用电阻来表示导体对电流的阻碍作用的大小。符号是R。2．探究电阻大小的影响因素（控制变量法）：① 导体的材料：在其他条件都相同时，导体材料不同，导体的电阻一般不同。常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。② 导体的长度：在其他条件都相同时，导体越长，电阻越大；③ 导体的横截面积：：在其他条件都相同时，导体的横截面积越小，电阻越大；④ 导体的温度：导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度的升高而减小。（例如玻璃）⑤ 导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。【例1】关于导体电阻的正确说法是（ ） A. 因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零B. 导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小C. 导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系D. 导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大【例2】在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（ ） A. 探究导体电阻与材料的关系 B. 探究导体电阻与长度的关系C. 探究导体电阻有横截面积的关系 D. 探究导体电阻与温度的关系导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关1．关于导体的电阻，下列说法正确的是 ( )A．导体的电阻与通过导体的电流成反比B．导体的电阻与导体两端的电压成正比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零2．实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将 ( )A．不变 B．变大C．变小 D．不能判定3．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，如果要他完成下面的实验探究活动，不可能完成的是 ( )A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系4．现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。给出三根镍铬合金线a、b、c(其长度关系la＝lb>lc，横截面积关系Sa>Sb＝Sc)，电源、电流表、开关各一个、若干根导线，可以完成的研究课题是 ( )A．只有① B．只有②C．①和② D．①、②和③5．在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示．（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察________ 来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号________ 两根电阻丝分别接入电路进行实验．为了验证上述猜想（2），应选用编号________ 两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟________ 有关．（4）本试验小明主要用的实验方法是________ ． 考点4：变阻器一、滑动变阻器：1．原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，同时还起到保护电路的作用。2．电路符号： 变阻器应与被控制的用电器串联。3．铭牌：例如某滑动变阻器标有“50Ω 1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。4．使用滑动变阻器的注意事项（见下图）： 实物图 实物简图（1）接线时必须遵循“一上一下”的原则。（2）当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边，滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。）（3）如果选择“全上”（ 如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；（4）如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。 上述（3）（4）两种错误的接法都会使滑动变阻器失去作用。二、电阻箱：1．认识电阻箱2．电阻箱是一种能够表示连入电路的阻值的变阻器。3．电阻箱的读数方法：各旋盘指示点（Δ）对应的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。【例1】当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（ ）A． B． C． D．【例2】如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（ ）A. 若只将a、c接入电路，转动旋钮灯泡亮度改变B. 若只将b、c接入电路，转动旋钮灯泡亮度不变C. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度使用滑动变阻器的注意事项（1）接线时必须遵循“一上一下”的原则。（2）如果选择“全上”（ 如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；（3）如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。 1．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）A． B． C． D．2．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（ ）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D3．生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（ ）A．变阻器和灯泡是串联的 B．灯越亮时变阻器接入电路中的电阻值越小 C．台灯上不需要安装开关 D．灯光弱比灯光强时电路中的电流小4．如图所示为某同学连接的电路，下列有关说法正确的是（ ）A．滑动变阻器与灯泡并联 B．滑动变阻器的滑片向右移动，灯泡亮度变暗 C．滑动变阻器的滑片向右移动，灯泡亮度变亮 D．滑动变阻器的滑片向右移动，灯泡亮度不变5．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（ ）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮 B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮 C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮 D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮6．（多选）如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度，就可以知道油箱内油面的高度h。则以下说法正确的是 ( )A．油量表可以用电流表改装而成B．油量表的零刻度线一定与电流表原零刻度线相重合C．油量表的刻度值从左往右是增大的D．电阻R′是在油箱没有油时对电路起到保护作用 7．如图所示电阻箱，其示数为 Ω，电阻箱的阻值变化范围是 Ω到 Ω之间的任意整数阻值。8．一位同学做“用滑动变阻器改变通过小灯泡的电流”实验，请你按下列要求，用笔画线做导线，把图中元件连成电路。已知：①用电压表测小灯泡两端电压，约为2.5 V，用电流表测小灯泡电流，约为0.7 A。②滑动变阻器滑片P向右移动时灯泡变亮。请回答：（1）实验前开关应 ，滑片P应在变阻器的 (选填“A”或“B”)端。（2）闭合开关后，发现灯泡不亮，电流表无示数，但电压表有示数，故障可能是 。（3）闭合开关并移动滑片P后，发现灯泡不亮，电压表无示数，但电流表有示数，故障可能是 。 电压表电流表不同点必须并联接入待测电路两端必须串联接入待测电路可以直接接在电源两极上此时示数即为电源电压绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源相同点都要注意零点校正“+”“-”接线柱的接法，电流从“+”进“-”出都需要先认清每个大格和每个小格表示的值，然后再读数.序号123灯L1两端的电压/V3.02.23.6灯L2两端的电压/V3.03.82.4试验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.83.0编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5
