人教版九年级物理全一册 第十六章 电压电阻【章节提升检测】（原卷版）

这是一份人教版九年级物理全一册 第十六章 电压电阻【章节提升检测】（原卷版），文件包含人教版九年级物理全一册第十六章电压电阻章节提升检测原卷版docx、人教版九年级物理全一册第十六章电压电阻章节提升检测解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

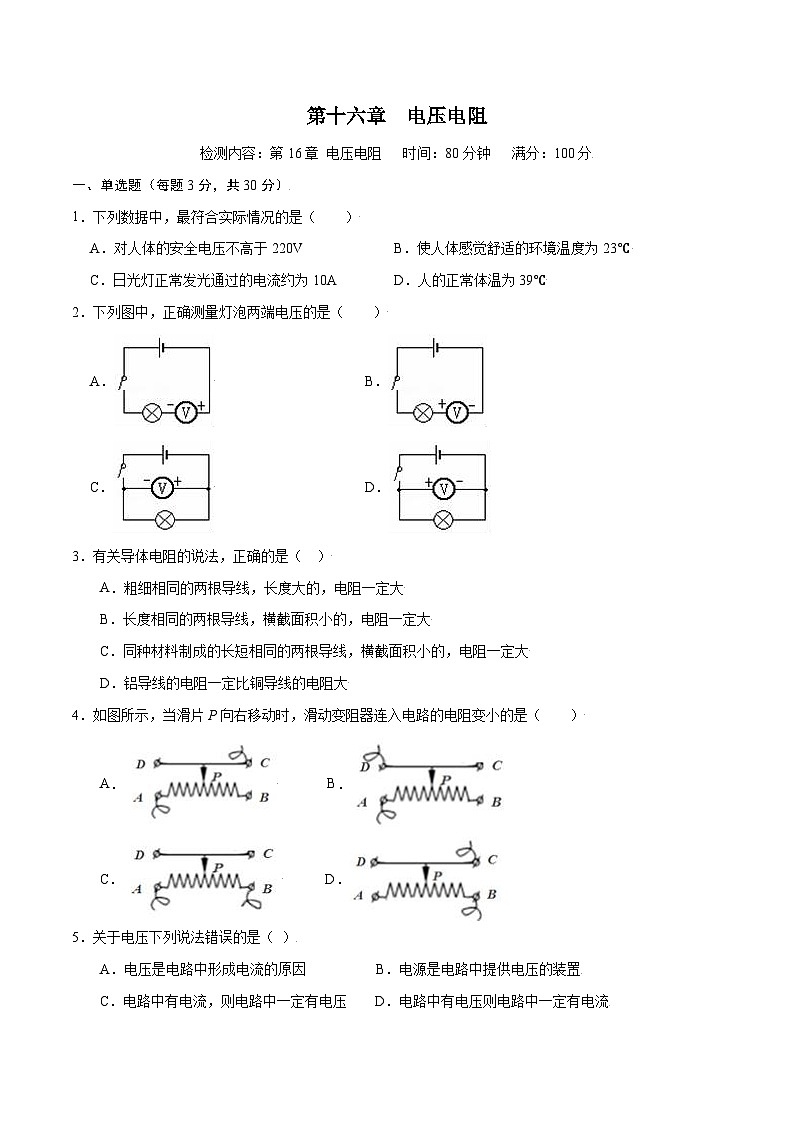

第十六章 电压电阻检测内容：第16章 电压电阻 时间：80分钟 满分：100分一、单选题（每题3分，共30分）1．下列数据中，最符合实际情况的是（　　）A．对人体的安全电压不高于220V B．使人体感觉舒适的环境温度为23℃ C．日光灯正常发光通过的电流约为10A D．人的正常体温为39℃【解答】解：A、人体安全电压是不高于36V，故A不符合实际；B、使人体感觉舒适的环境温度为25℃左右。故B符合实际；C、因为P＝UI，所以教室里日光灯正常发光通过的电流约为I＝＝≈0.18A，故C不符合实际；D、人的正常体温为37℃，故D不符合实际。故选：B。2．下列图中，正确测量灯泡两端电压的是（　　）A． B． C． D．【解答】解：A、此时电压表串联在电路中，故A错误；B、此时电压表串联在电路中，故B错误；C、此时电压表的正负接线柱接反了，故C错误；D、此时电压表测量的是小灯泡的电压或电源电压，且正负接线柱正确，故D正确；故选：D。3．有关导体电阻的说法，正确的是（ ）A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D．铝导线的电阻一定比铜导线的电阻大【解答】AB选项明确了长度和横截面积的关系，对于导体材料是否一样不确定，故不能确定两者电阻大小；C选项告诉了两者材料、长度和横截面积的关系，在材料和长度相同时，横截面积越小，电阻越大，所以同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大，说法正确，符合题意．D选项只告诉了两者材料的关系，导体长度和横截面积的关系没有明确，故不能确定两者电阻大小，所以铝导线的电阻一定比铜导线的电阻大，说法错误，不符合题意．故选：C4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）A． B．C． D．【解答】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．故选：D5．关于电压下列说法错误的是（ ）A．电压是电路中形成电流的原因 B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压 D．电路中有电压则电路中一定有电流【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.故选：D6．下列可以用超导材料制成的是（　　）A．电炉丝 B．电动机的线圈 C．日光灯灯丝 D．电热水器发热体【解答】解：超导体电阻为0，电炉丝、电热水器的发热体都是利用电流热效应工作的，它们不能使用超导体；日光灯的发光原理是电子打击荧光粉产生的，它不是超导体；电动机线圈与电流的热效应无关，可以使用超导体，故ACD不符合题意，B符合题意。故选：B。7．如图所示的电路，电压表测量的电压是（　　）A．灯L1两端的电压 B．灯L2两端的电压 C．灯L1和L2的总电压 D．电源的电压【解答】解：在图中，电压表把电路分为两部分：①L1和电源；②L2；因为L1和电源在一起了，所以它测量的是不包括电源的L2的电压。故选：B。8．关于电流、电压和电阻，下列说法正确的是（　　）A. 通过导体的电流越小,导体的电阻越大B. 导体两端的电压为0V时，导体的电阻为C. 加在导体两端的电压,由通过导体的电流决定D. 导体的电阻不由导体两端的电压和通过导体的电流决定【解答】ABD.电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；由R=??可知，导体的电阻等于加在它两端电压跟通过它的电流的比值，这只是计算导体电阻的一种方法，故AB错误、D正确；C.电压是形成电流的原因，所以通过导体的电流是由加在导体两端的电压决定的，而不是加在导体两端的电压是由通过导体的电流决定，故C错误。故选D。9．一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）A. 对折 B. 长度拉伸为原来的2倍C. 剪掉一半 D. 外表涂上绝缘材料【解答】A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B．10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（　　）A．若①②为电流表，③为电压表，两灯都亮 B．若①②为电压表，③为电流表，两灯都亮 C．若①③为电压表，②为电流表，两灯串联都不亮 D．若①③为电流表，②为电压表，两灯并联都亮【解答】解：A、如果1、2为电流表，3为电压表，甲灯会被电流表短路，所以甲灯不会发光，故A选项错误；B、如果1、2为电压表，3为电流表，乙灯中不会有电流通过，所以乙灯不会发光，故B选项错误；C、如果1、3为电压表，2为电流表，甲灯和乙灯组成串联电路，都亮，故C选项错误；D、如果1、3为电流表，2为电压表，甲灯和乙灯组成并联电路，都亮，所以D选项正确。故选：D。二、填空题（每空1分，共20分）11．一般照明电路的电压为　 　V，两节干电池串联起来组成的一个电池组，总电压为　 　V；【解答】解：（1）一般照明电路的电压为220V；（2）因为串联电池组的总电压等于每节电池的电压之和，一节干电池电压是1.5V，将2节干电池串联起来组成一个电池组，此电池组的总电压是2×1.5V＝3V。【答案】220；3。12．某些物质在很低的温度时，电阻就变成了0，叫做　 　；太阳能汽车的电池板是用　 　材料制成的（选填“导体”、“半导体”或“超导体”）。【解答】解：①有些物质在很低温度时，电阻就变成了零，这就是超导现象。②太阳能电池板是用半导体材料制成的；【答案】超导现象；半导体。13．如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动．【解答】由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动．【答案】右14．如图所示电路中有两个小灯，图中○内，分别是⊗及或，开关闭合时两灯均能发光，且两电表的示数均不为零。则甲是　 　，乙是　 　。【解答】解：因为电流从电源正极出发，经过开关再经过灯泡的电流就能直接回到电源负极，因此为了闭合时两灯均能发光：最上面乙〇中应为在电路中相对于导线的电流表，这样两灯并联，若为电压表L1将被短路，不发光；中间的〇中为灯泡；甲〇内若为电流表，则会引起短路，所以应为相当于开路的电压表。【答案】电压表；电流表。15．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为 ______ V和 ______ V．电源电压 ______ V．【解答】由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为9V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.8V；所以，电阻R1两端的电压为：U1=U-U2=9V-1.8=7.2V.【答案】7.2；1.8；9．16．用电压表测电压时，让电压表与被测用电器 ______ 联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的 ______ 测量值．【解答】电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值．【答案】并；最大．17．如图所示电路,电源电压U不变,当开关?1、?2、?3都闭合时,电路处于______（选填“断路”、“短路”或“通路”）状态,若只闭合开关?2,小灯泡?1和?2是______联的,此时电流表?1和?2的示数分别为?1和?2,电压表的示数为?1,则?1______?2,U______?1（后两空选填“>”、“
