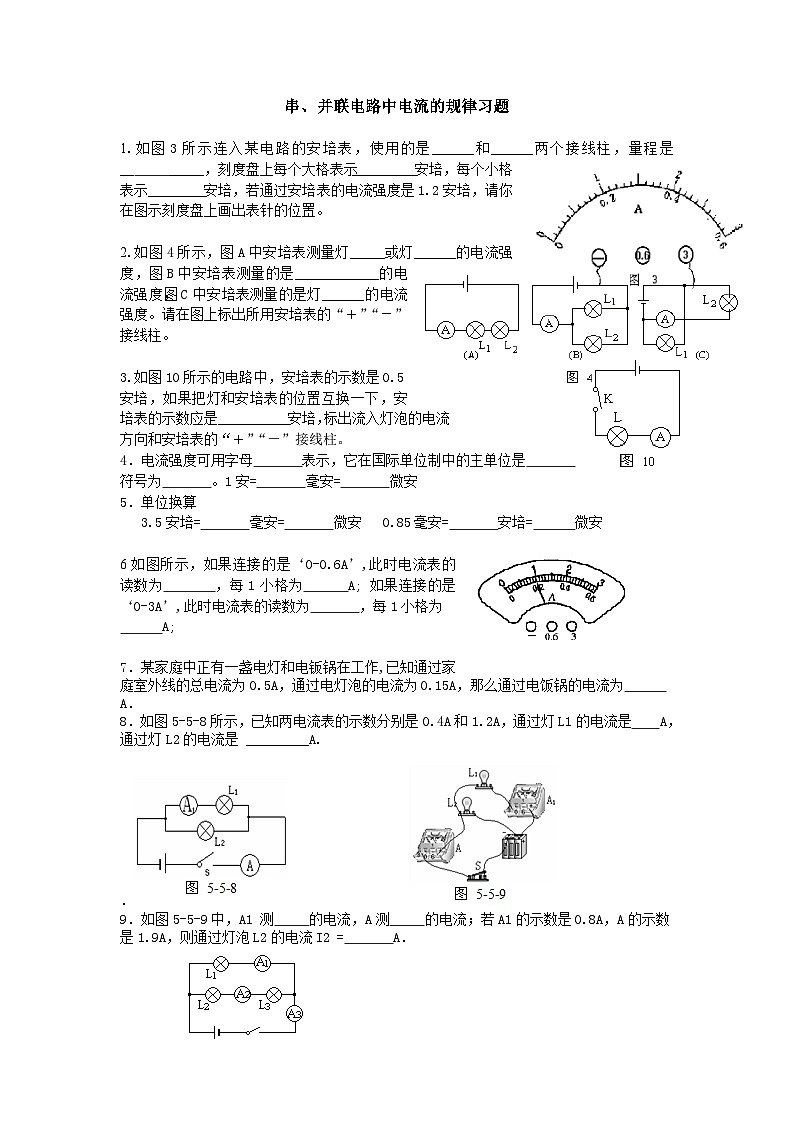

初中物理人教版九年级全册第5节 串、并联电路中电流的规律同步练习题

这是一份初中物理人教版九年级全册第5节 串、并联电路中电流的规律同步练习题，共3页。

1.如图3所示连入某电路的安培表，使用的是______和______两个接线柱，量程是__ _____，刻度盘上每个大格表示_________安培，每个小格表示________安培，若通过安培表的电流强度是1.2安培，请你在图示刻度盘上画出表针的位置。
2.如图4所示，图A中安培表测量灯_____或灯______的电流强度，图B中安培表测量的是____________的电流强度，图C中安培表测量的是灯______的电流强度。请在图上标出所用安培表的“＋”“－”接线柱。
3.如图10所示的电路中，安培表的示数是0.5安培，如果把灯和安培表的位置互换一下，安培表的示数应是__________安培，标出流入灯泡的电流
方向和安培表的“＋”“－”接线柱。
4．电流强度可用字母 表示，它在国际单位制中的主单位是
符号为 。1安= 毫安= 微安
5．单位换算
3.5安培= 毫安= 微安 0.85毫安= 安培= 微安
6如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为 ，每1小格为 A; 如果连接的是‘0-3A’,此时电流表的读数为 ，每1小格为
A;
7．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为 A．
8．如图5-5-8所示，已知两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是 A，通过灯L2的电流是 _________A.
．
9．如图5-5-9中，A1测 的电流，A测 的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2 = A．
10．如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。
11．上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
12．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
13．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A、0.1mA B、10mA C、0.1A D、1000mA
14．三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A、I1＝I2 B、I3＝I1＋I2
C、I1＝I2＋I3 D、I2＝I3
15．如图所示，电路中能正确测出通过灯L2的电流的是：( )
16．如图所示，用电流表测干路中电流的电路图，正确的是：( )
17．如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系是：( )
A、I1＝I2＝I3 B、I1>I2＝I3 C、I1>I2>I3 D、I1> I3> I2
18．如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：( )
A、2∶3 B、3∶1 C、1∶2 D、2∶1
19、如图5-5-10所示的电路中，当开关S闭合后，灯L1、L2都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
