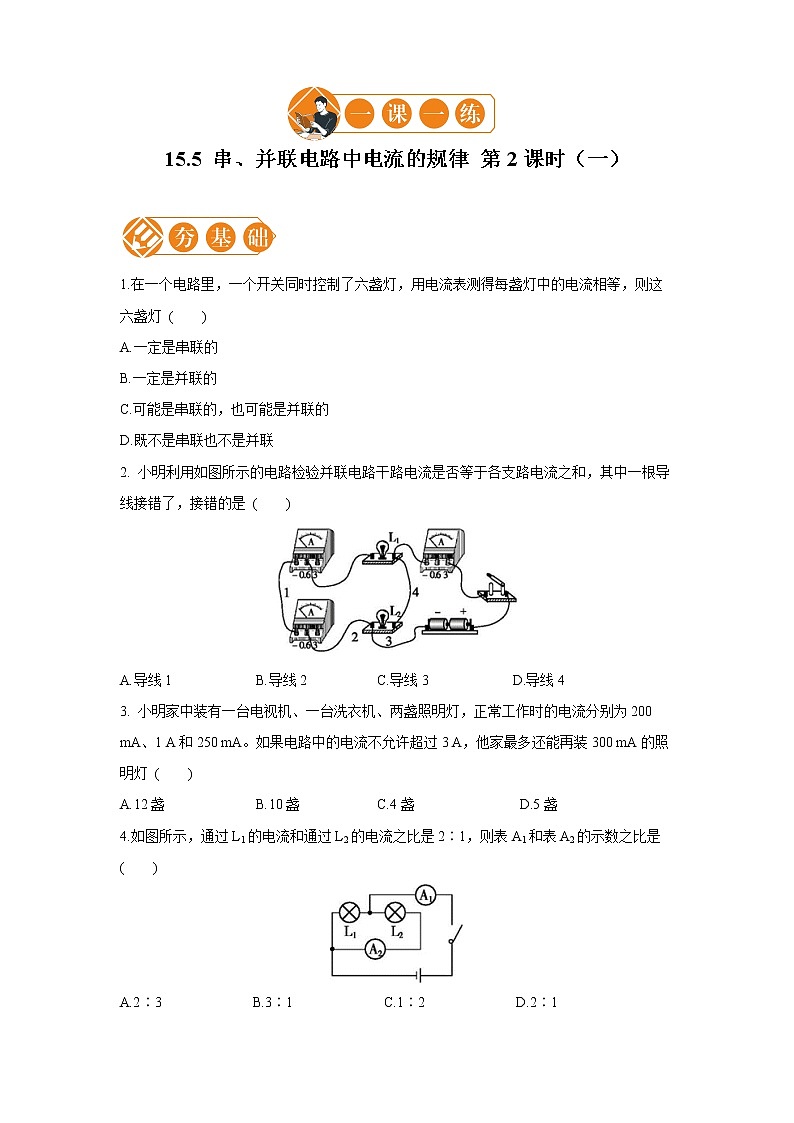

1.在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯 ( )
A.一定是串联的
B.一定是并联的
C.可能是串联的，也可能是并联的
D.既不是串联也不是并联
2. 小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中一根导线接错了，接错的是 ( )
A.导线1 B.导线2 C.导线3 D.导线4
3. 小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1 A和250 mA。如果电路中的电流不允许超过3 A，他家最多还能再装300 mA的照明灯 ( )
A.12盏 B.10盏 C.4盏 D.5盏
4.如图所示，通过L1的电流和通过L2的电流之比是2∶1，则表A1和表A2的示数之比是 ( )
A.2∶3 B.3∶1 C.1∶2 D.2∶1

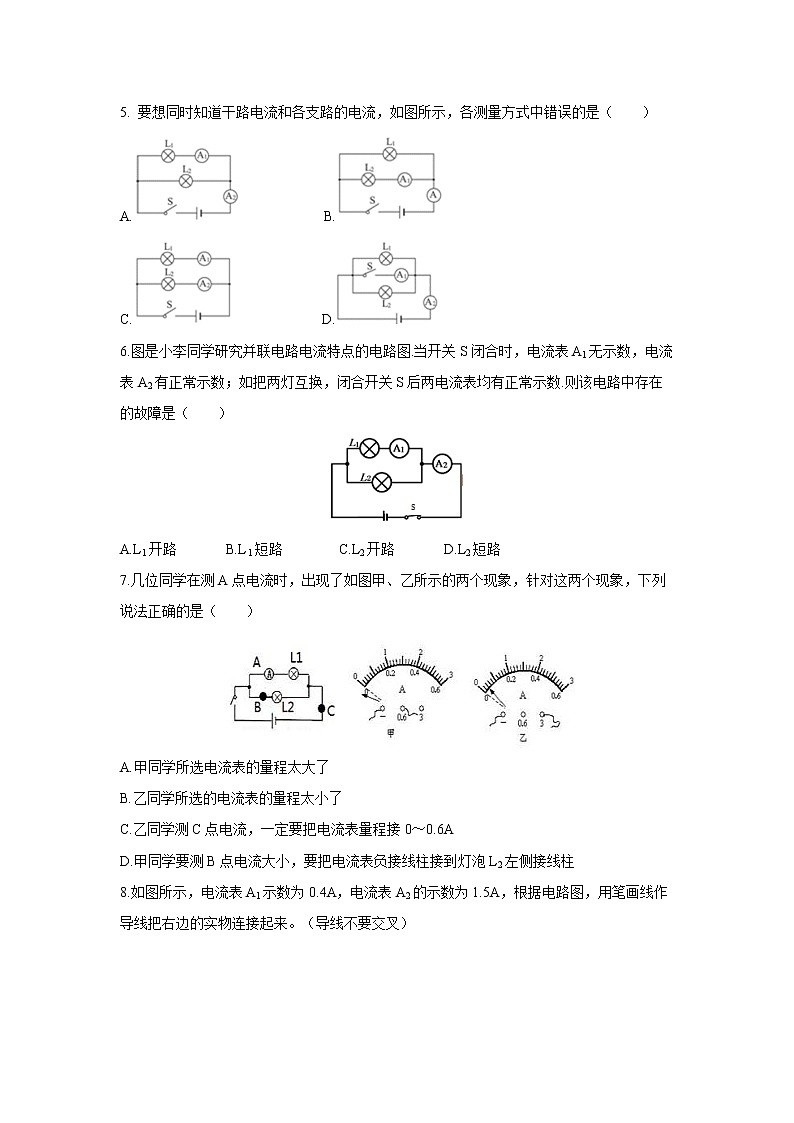

5. 要想同时知道干路电流和各支路的电流，如图所示，各测量方式中错误的是（ ）
A. B.
C. D.
6.图是小李同学研究并联电路电流特点的电路图.当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数.则该电路中存在的故障是（ ）
A.L1开路 B.L1短路 C.L2开路 D.L2短路
7.几位同学在测A点电流时，出现了如图甲、乙所示的两个现象，针对这两个现象，下列说法正确的是（ ）
A.甲同学所选电流表的量程太大了
B.乙同学所选的电流表的量程太小了
C.乙同学测C点电流，一定要把电流表量程接0～0.6A
D.甲同学要测B点电流大小，要把电流表负接线柱接到灯泡L2左侧接线柱
8.如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）
9.以下是小明在探究并联电路中的电流关系时写下的一份实验报告。
提出问题：并联电路中，干路电流与各支路电流有什么关系？
猜想与假设：
1.干路中的电流等于支路电流之和；
2.并联电路中各支路电流相等。
设计实验：电路如图所示。
进行实验：闭合开关，记录A、B、C各点的电流值如下表所示。
结论：IC=IA+IB，IA=IB。
（1）小明的结论是___________（选填“可靠”或“不可靠”）。
（2）请你分析说明小明同学这一实验方案中的不足：________________________。
（3）实验的改进方法：_______________________________。
参考答案
1.【答案】C
【解析】在串联电路中开关控制整个电路，串联电路中电流处处相等；在并联电路中干路开关控制整个电路，若用电器相同，则每一支路电流相等，根据题意可得，这六盏灯可能是串联，也可能是并联.故选C。
2.【答案】C
【解析】要探究并联电路的电流关系，应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，导线3接错了，故选C。
3.【答案】C
【解析】设他家最多还能再装300mA的照明灯n盏，如果它们同时工作，则干路中的总电流I=0.2A+1A+2×0.25A+n×0.3A≤3A，解得： n≤4.3，他家最多还能再装300mA的照明灯4盏，故选C。
4.【答案】B
【解析】由电路分析得，两灯并联，A2测量的为L2中电流，A1测总电流，设I2中电流为I，则L1中的电流为2I，则由并联电路的特点可知总电流为3I，故两灯的示数之比为3：1.故选B.
5.【答案】D
【解析】A中A1与L1串联，A2串联在干路上，可测出L1支路和干路上的电流，再用干路电流减去A1的示数，即可得出L2支路的电流.此选项正确； B中A1与L2串联，A串联在干路上，可测出L2支路和干路上的电流，再用干路电流减去A1的示数，即可得出L1支路的电流.此选项正确； C中A1与L1串联，A2与L2串联，可测出两条支路上的电流，两者相加即可得出干路上的电流.此选项正确；D中S闭合后，L1与L2同时被短路了，同时电源短路，所以无法测出两支路的电流.此选项错误.故选D。
6.【答案】A
【解析】若L1灯开路，开始A1没有示数，两灯互换后，A1有示数说明L2没有断路，故A正确； L1灯短路后，电源正负极就直接相连，容易烧坏电流表和电源，因此L1不能短路，故B错；若L2开路，两电流表应该均有示数，故C错；若L2短路，电表A2就直接连接的电源两极，易烧坏电源和电表，D错误；故选A.
7.【答案】D
【解析】电流表接在A点，测的是灯L1的电流，B点测的是灯L2的电流，C点测的是电路中的总电流。甲同学使用的电流表正负接线柱接反了，乙同学使用的电流表量程选择太大了。由图可以看出乙同学测量的A点的电流小于0.6A，但灯L2的电流大小不知道，所以C点电流可能大于0.6A，也可能小于0.6A，所以电流表的量程无法确定。D选项中测B点电流要求正负接线柱不能接反，可以在图中画出电流方向确定电流表的正负接线柱。
8.【答案】
9.【答案】（1）不可靠；（2）实验次数太少，结论不具有普遍性；实验中选择的灯泡规格相同，太特殊；（3）换用不同规格的灯泡，进行多次实验。A点电流IA/A
B点电流IB/A
C点的电流IC/A
0.4
0.4
0.8
1.在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯 ( )
A.一定是串联的
B.一定是并联的
C.可能是串联的，也可能是并联的
D.既不是串联也不是并联
2. 小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中一根导线接错了，接错的是 ( )
A.导线1 B.导线2 C.导线3 D.导线4
3. 小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1 A和250 mA。如果电路中的电流不允许超过3 A，他家最多还能再装300 mA的照明灯 ( )
A.12盏 B.10盏 C.4盏 D.5盏
4.如图所示，通过L1的电流和通过L2的电流之比是2∶1，则表A1和表A2的示数之比是 ( )
A.2∶3 B.3∶1 C.1∶2 D.2∶1
5. 要想同时知道干路电流和各支路的电流，如图所示，各测量方式中错误的是（ ）
A. B.
C. D.
6.图是小李同学研究并联电路电流特点的电路图.当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数.则该电路中存在的故障是（ ）
A.L1开路 B.L1短路 C.L2开路 D.L2短路
7.几位同学在测A点电流时，出现了如图甲、乙所示的两个现象，针对这两个现象，下列说法正确的是（ ）
A.甲同学所选电流表的量程太大了
B.乙同学所选的电流表的量程太小了
C.乙同学测C点电流，一定要把电流表量程接0～0.6A
D.甲同学要测B点电流大小，要把电流表负接线柱接到灯泡L2左侧接线柱
8.如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）
9.以下是小明在探究并联电路中的电流关系时写下的一份实验报告。
提出问题：并联电路中，干路电流与各支路电流有什么关系？
猜想与假设：
1.干路中的电流等于支路电流之和；
2.并联电路中各支路电流相等。
设计实验：电路如图所示。
进行实验：闭合开关，记录A、B、C各点的电流值如下表所示。
结论：IC=IA+IB，IA=IB。
（1）小明的结论是___________（选填“可靠”或“不可靠”）。
（2）请你分析说明小明同学这一实验方案中的不足：________________________。
（3）实验的改进方法：_______________________________。
参考答案
1.【答案】C
【解析】在串联电路中开关控制整个电路，串联电路中电流处处相等；在并联电路中干路开关控制整个电路，若用电器相同，则每一支路电流相等，根据题意可得，这六盏灯可能是串联，也可能是并联.故选C。
2.【答案】C
【解析】要探究并联电路的电流关系，应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，导线3接错了，故选C。
3.【答案】C
【解析】设他家最多还能再装300mA的照明灯n盏，如果它们同时工作，则干路中的总电流I=0.2A+1A+2×0.25A+n×0.3A≤3A，解得： n≤4.3，他家最多还能再装300mA的照明灯4盏，故选C。
4.【答案】B
【解析】由电路分析得，两灯并联，A2测量的为L2中电流，A1测总电流，设I2中电流为I，则L1中的电流为2I，则由并联电路的特点可知总电流为3I，故两灯的示数之比为3：1.故选B.
5.【答案】D
【解析】A中A1与L1串联，A2串联在干路上，可测出L1支路和干路上的电流，再用干路电流减去A1的示数，即可得出L2支路的电流.此选项正确； B中A1与L2串联，A串联在干路上，可测出L2支路和干路上的电流，再用干路电流减去A1的示数，即可得出L1支路的电流.此选项正确； C中A1与L1串联，A2与L2串联，可测出两条支路上的电流，两者相加即可得出干路上的电流.此选项正确；D中S闭合后，L1与L2同时被短路了，同时电源短路，所以无法测出两支路的电流.此选项错误.故选D。
6.【答案】A
【解析】若L1灯开路，开始A1没有示数，两灯互换后，A1有示数说明L2没有断路，故A正确； L1灯短路后，电源正负极就直接相连，容易烧坏电流表和电源，因此L1不能短路，故B错；若L2开路，两电流表应该均有示数，故C错；若L2短路，电表A2就直接连接的电源两极，易烧坏电源和电表，D错误；故选A.
7.【答案】D
【解析】电流表接在A点，测的是灯L1的电流，B点测的是灯L2的电流，C点测的是电路中的总电流。甲同学使用的电流表正负接线柱接反了，乙同学使用的电流表量程选择太大了。由图可以看出乙同学测量的A点的电流小于0.6A，但灯L2的电流大小不知道，所以C点电流可能大于0.6A，也可能小于0.6A，所以电流表的量程无法确定。D选项中测B点电流要求正负接线柱不能接反，可以在图中画出电流方向确定电流表的正负接线柱。
8.【答案】
9.【答案】（1）不可靠；（2）实验次数太少，结论不具有普遍性；实验中选择的灯泡规格相同，太特殊；（3）换用不同规格的灯泡，进行多次实验。A点电流IA/A
B点电流IB/A
C点的电流IC/A
0.4
0.4
0.8
