初中物理人教版九年级全册第3节 电阻的测量说课ppt课件

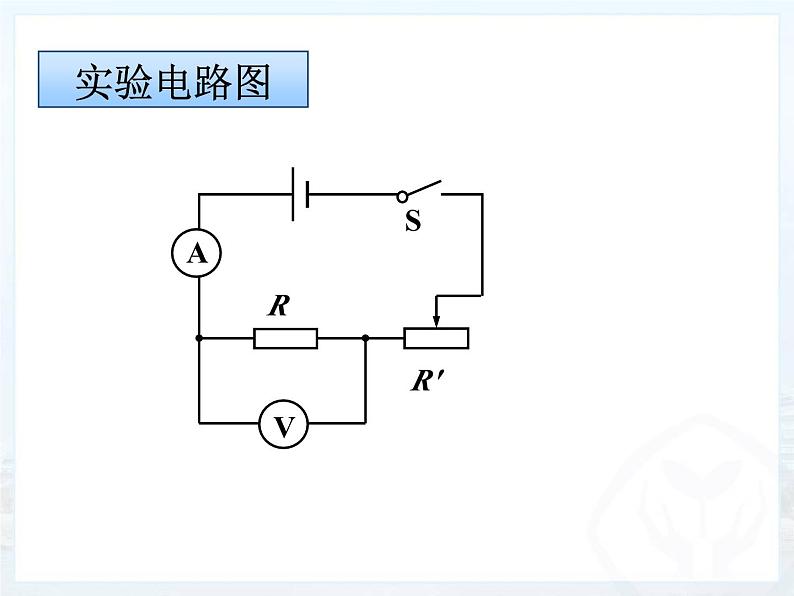

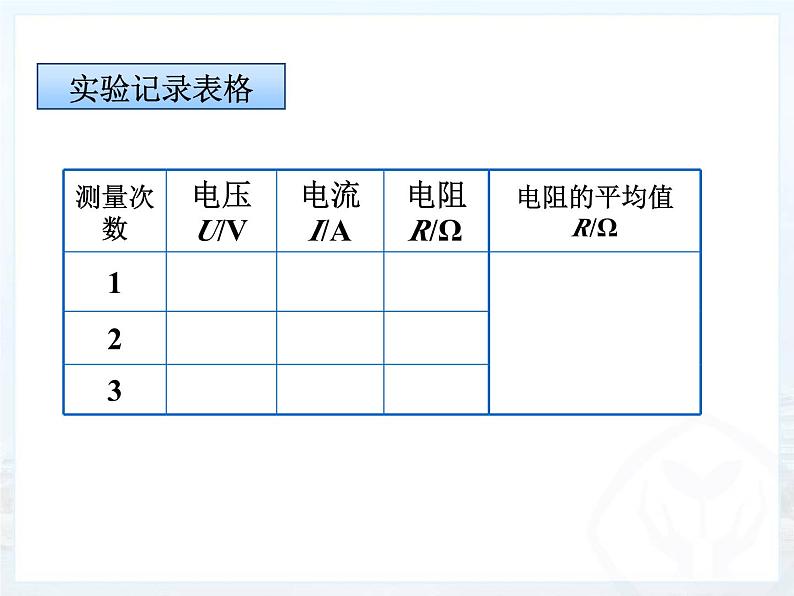

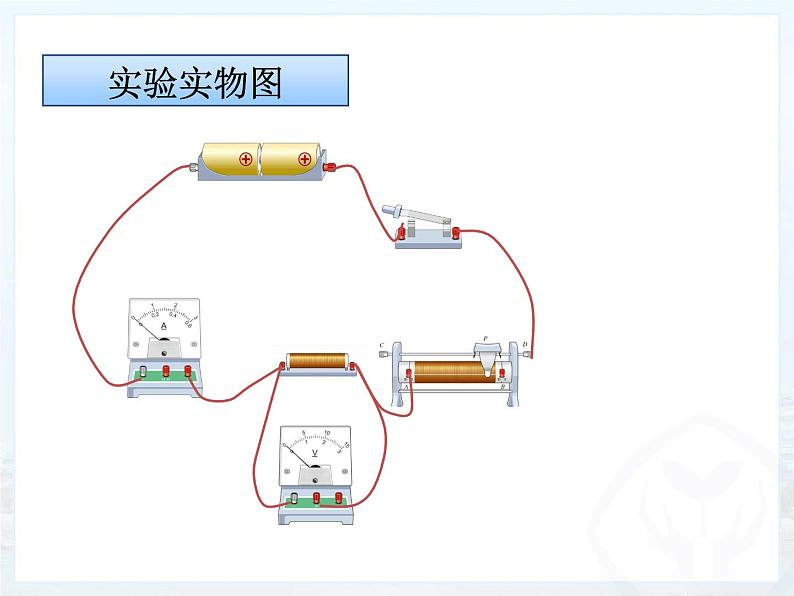

这是一份初中物理人教版九年级全册第3节 电阻的测量说课ppt课件，共16页。PPT课件主要包含了实验原理，实验器材，实验方法，伏安法，滑动变阻器的作用，实验电路图，实验注意事项，实验实物图，实验记录表格，测量小灯泡的电阻等内容，欢迎下载使用。

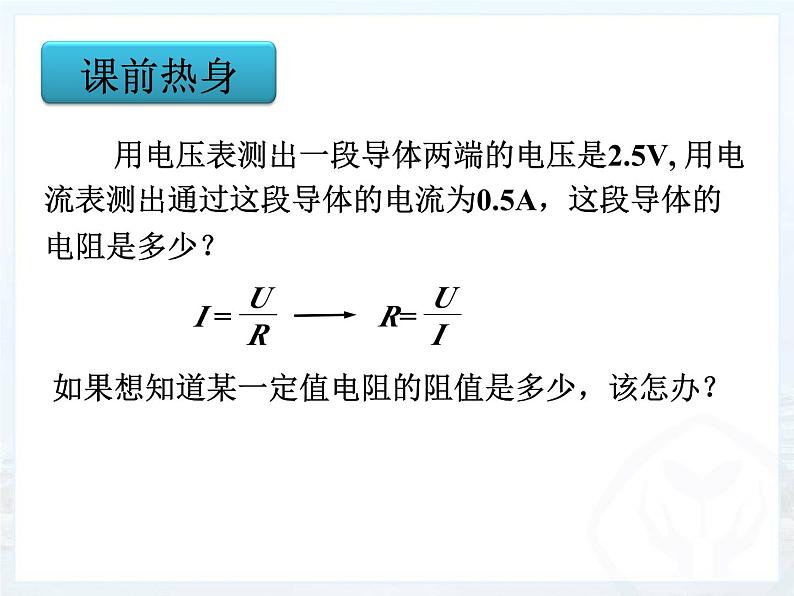

　 用电压表测出一段导体两端的电压是2.5V, 用电流表测出通过这段导体的电流为0.5A，这段导体的电阻是多少？
如果想知道某一定值电阻的阻值是多少，该怎办？
　　　　　　电源、电压表、电流表、滑动变阻器、　　　　　　开关、导线、待测电阻。

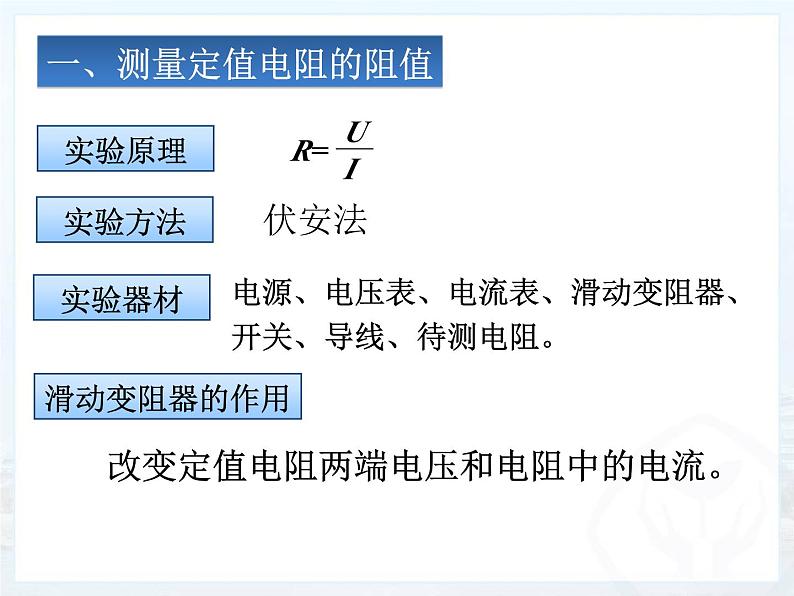

一、测量定值电阻的阻值
改变定值电阻两端电压和电阻中的电流。

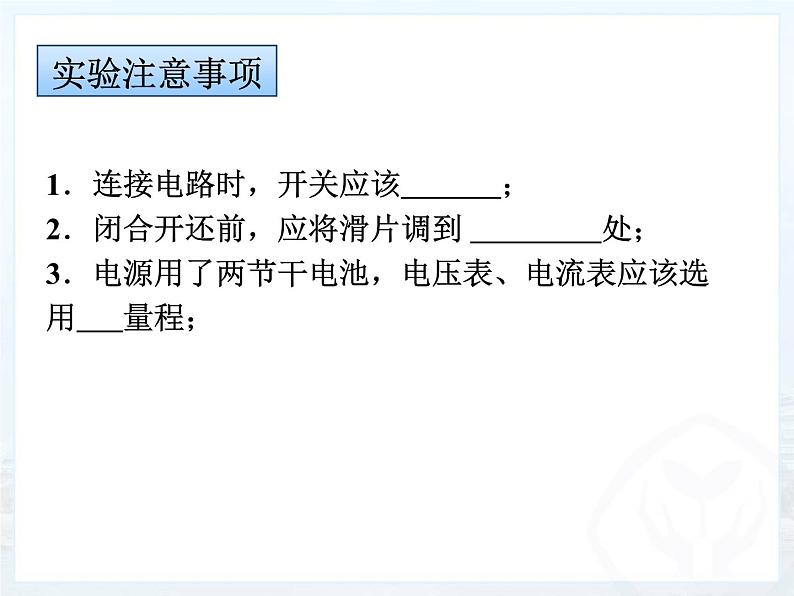

1．连接电路时，开关应该 ； 2．闭合开还前，应将滑片调到 处；3．电源用了两节干电池，电压表、电流表应该选 用 量程；　　

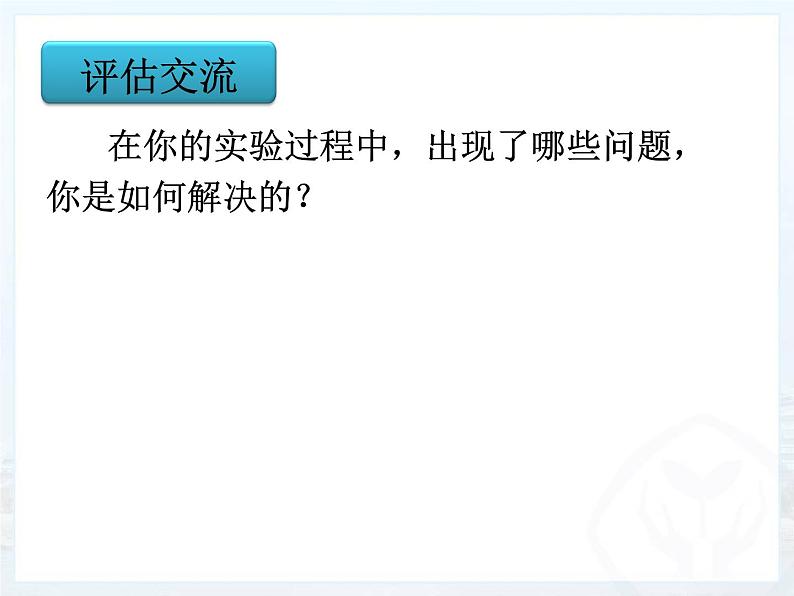

　　在你的实验过程中，出现了哪些问题，你是如何解决的？　　
可能出现的问题：1. 闭合开关后，发现电压表或电流表的指针反偏；2.发现电流表或电压表的指针偏转角度很小；3.移动滑片时，电表示数无变化；4.闭合开关，发现电流表无示数，电压表指针有明显的偏转；5.闭合开关，发现电流表、电压表都无示数；6.闭合开关，发现电流表有示数，电压表无示数；7.在调节滑片时，发现电流表示数变大，电压表示数却在减小。
　　　　　　电源、电压表、电流表、滑动变阻器、　　　　　　开关、导线、待测小灯泡。
1. 分析测量的数据有啥新的发现？2. 造成这种现象的原因是什么？3. 小灯泡在不同电压下的电阻值能求平均值吗？为什么？　　
1.【2015年福州】小华做了用“伏安法”测电阻实验。① 请用笔画线代替导线，将左图所示的实物电路连接完整。② 在连接电路时，开关应_______，滑动变阻器滑片P应位于____端（选填“A”或“B”）。③ 闭合开关，滑动变阻器的滑片P移动到某一位置，电压表的示数为1.5V，电流表的示数如右图所示，其示数为______A，则R的阻值是_______Ω。实验中需要多次测量求平均值的目的是__________________。
2.【2015·宿迁】 如图所示是小华测量小灯泡电阻的电路，灯泡不发光时电阻约为6 Ω。(1)请你用笔画线代替导线将电路连接完整。(2) 闭合开关前，应将滑动变阻器的滑片P移至________(选填“A”或“B”)端。(3) 闭合开关后，发现灯泡不亮，电流表指针几乎不偏转，电压表示数接近电源电压，则电路故障的原因可能是___________。
