人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器精品同步达标检测题

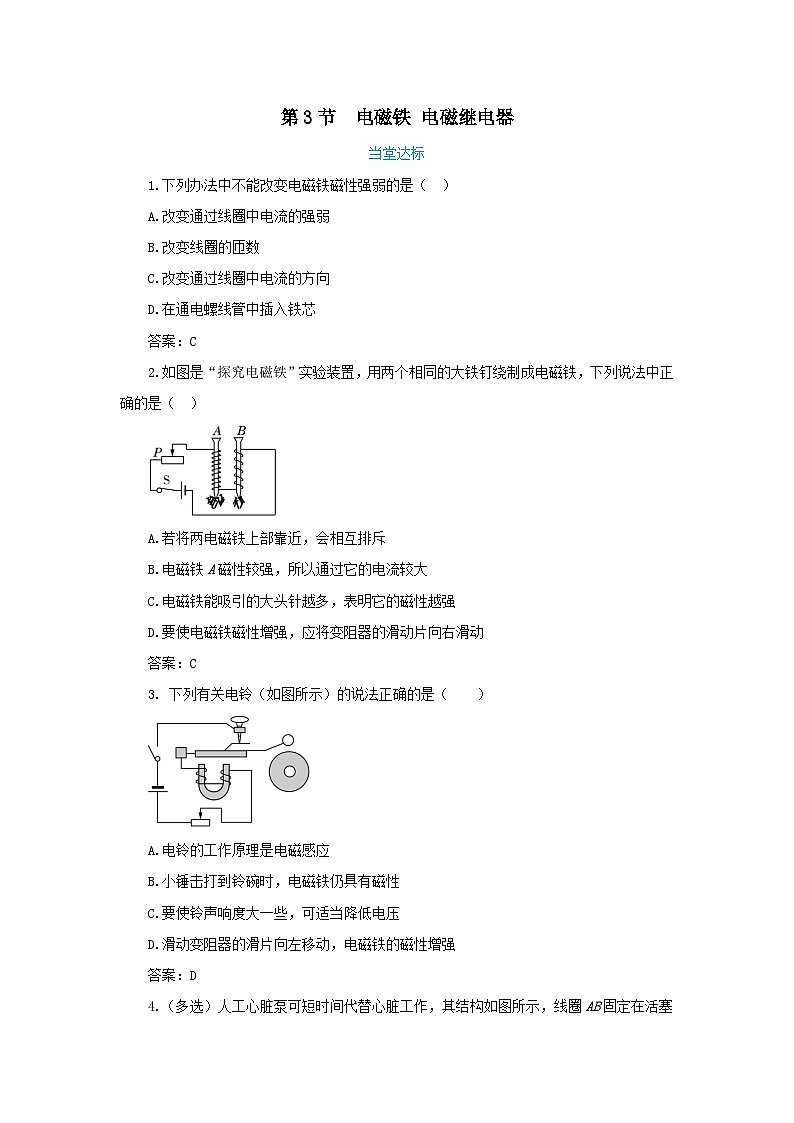

第3节  电磁铁 电磁继电器

当堂达标

1.下列办法中不能改变电磁铁磁性强弱的是（  ）

A.改变通过线圈中电流的强弱

B.改变线圈的匝数

C.改变通过线圈中电流的方向

D.在通电螺线管中插入铁芯

答案：C

2.如图是“探究电磁铁”实验装置，用两个相同的大铁钉绕制成电磁铁，下列说法中正确的是（  ）

A.若将两电磁铁上部靠近，会相互排斥

B.电磁铁A磁性较强，所以通过它的电流较大

C.电磁铁能吸引的大头针越多，表明它的磁性越强

D.要使电磁铁磁性增强，应将变阻器的滑动片向右滑动

答案：C

3. 下列有关电铃（如图所示）的说法正确的是（　　）

A.电铃的工作原理是电磁感应

B.小锤击打到铃碗时，电磁铁仍具有磁性

C.要使铃声响度大一些，可适当降低电压

D.滑动变阻器的滑片向左移动，电磁铁的磁性增强

答案：D

4.（多选）人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门只能向泵室外侧开启；阀门只能向泵室内侧开启。人工心脏工作时，以下说法正确的是（　　）

A.线圈AB中应通入方向周期性改变的电流

B.线圈AB中应通入方向不变的电流

C.电流从线圈A端流入过程，血液流入泵室

D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定

答案：AC

5.图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。

答：温度升高，水银面上升，因水银是导体，当温度上升到金属丝下端所指温度时，控制电路被接通，电磁铁线圈就有电流通过，电磁铁产生磁性吸引衔铁，使触点开关闭合，工作电路形成回路，电铃就响起来，发出报警信号。
