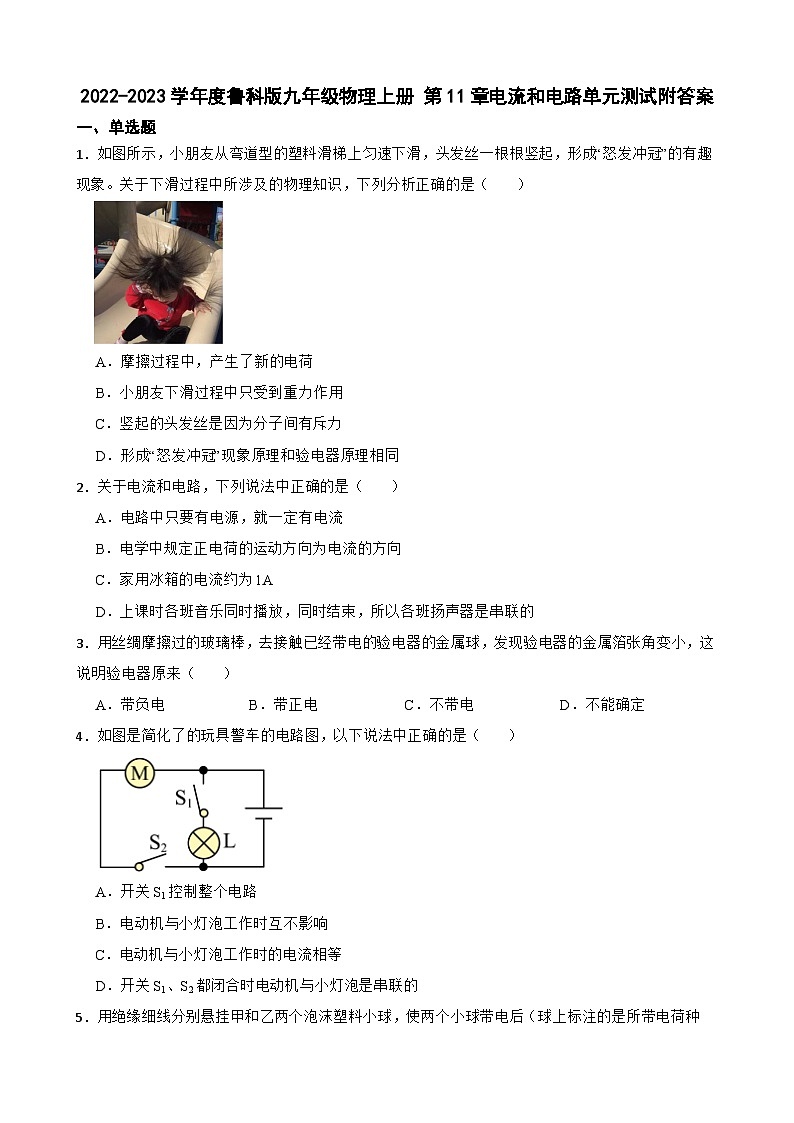

2022-2023学年度鲁科版九年级物理上册 第11章电流和电路单元测试附答案

2022-2023学年度鲁科版九年级物理上册 第11章电流和电路单元测试附答案

一、单选题

1．如图所示，小朋友从弯道型的塑料滑梯上匀速下滑，头发丝一根根竖起，形成“怒发冲冠”的有趣现象。关于下滑过程中所涉及的物理知识，下列分析正确的是（　　）

A．摩擦过程中，产生了新的电荷

B．小朋友下滑过程中只受到重力作用

C．竖起的头发丝是因为分子间有斥力

D．形成“怒发冲冠”现象原理和验电器原理相同

2．关于电流和电路，下列说法中正确的是（　　）

A．电路中只要有电源，就一定有电流

B．电学中规定正电荷的运动方向为电流的方向

C．家用冰箱的电流约为1A

D．上课时各班音乐同时播放，同时结束，所以各班扬声器是串联的

3．用丝绸摩擦过的玻璃棒，去接触已经带电的验电器的金属球，发现验电器的金属箔张角变小，这说明验电器原来（　　）

A．带负电 B．带正电 C．不带电 D．不能确定

4．如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）

A．开关S1控制整个电路

B．电动机与小灯泡工作时互不影响

C．电动机与小灯泡工作时的电流相等

D．开关S1、S2都闭合时电动机与小灯泡是串联的

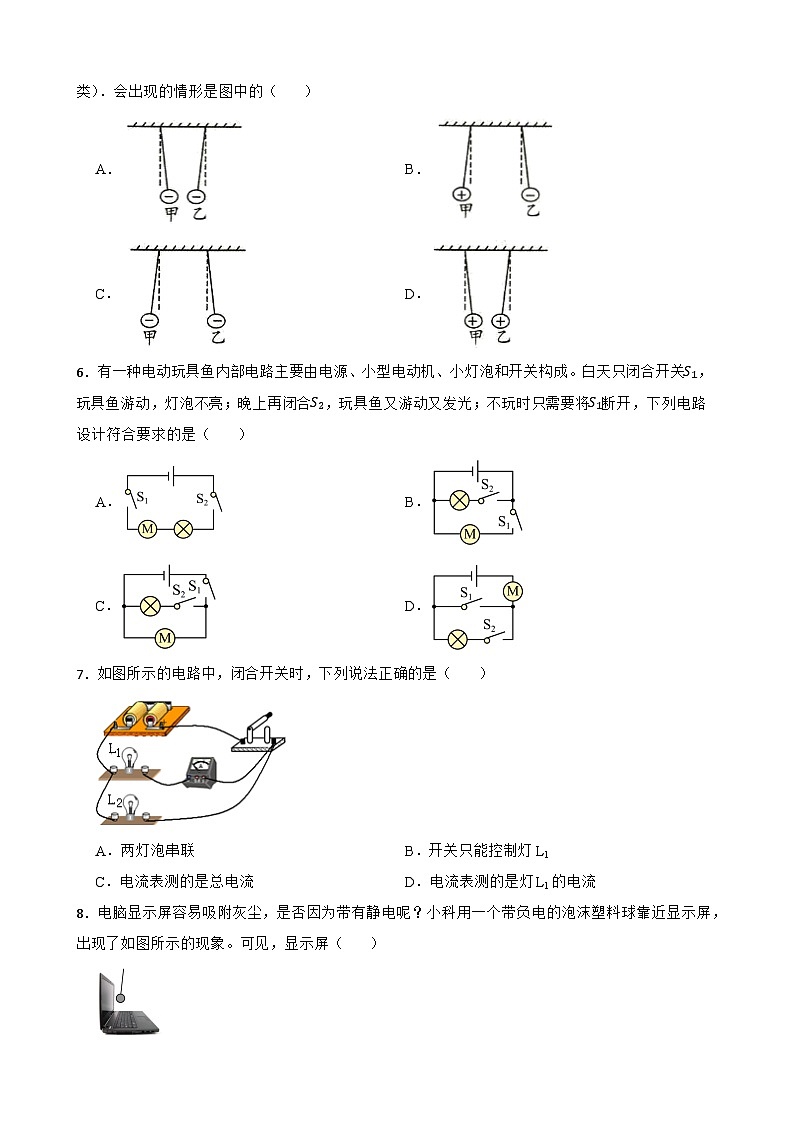

5．用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后（球上标注的是所带电荷种类）．会出现的情形是图中的（　　）

A． B．

C． D．

6．有一种电动玩具鱼内部电路主要由电源、小型电动机、小灯泡和开关构成。白天只闭合开关，玩具鱼游动，灯泡不亮；晚上再闭合，玩具鱼又游动又发光；不玩时只需要将断开，下列电路设计符合要求的是（　　）

A． B．

C． D．

7．如图所示的电路中，闭合开关时，下列说法正确的是（　　）

A．两灯泡串联 B．开关只能控制灯L1

C．电流表测的是总电流 D．电流表测的是灯L1的电流

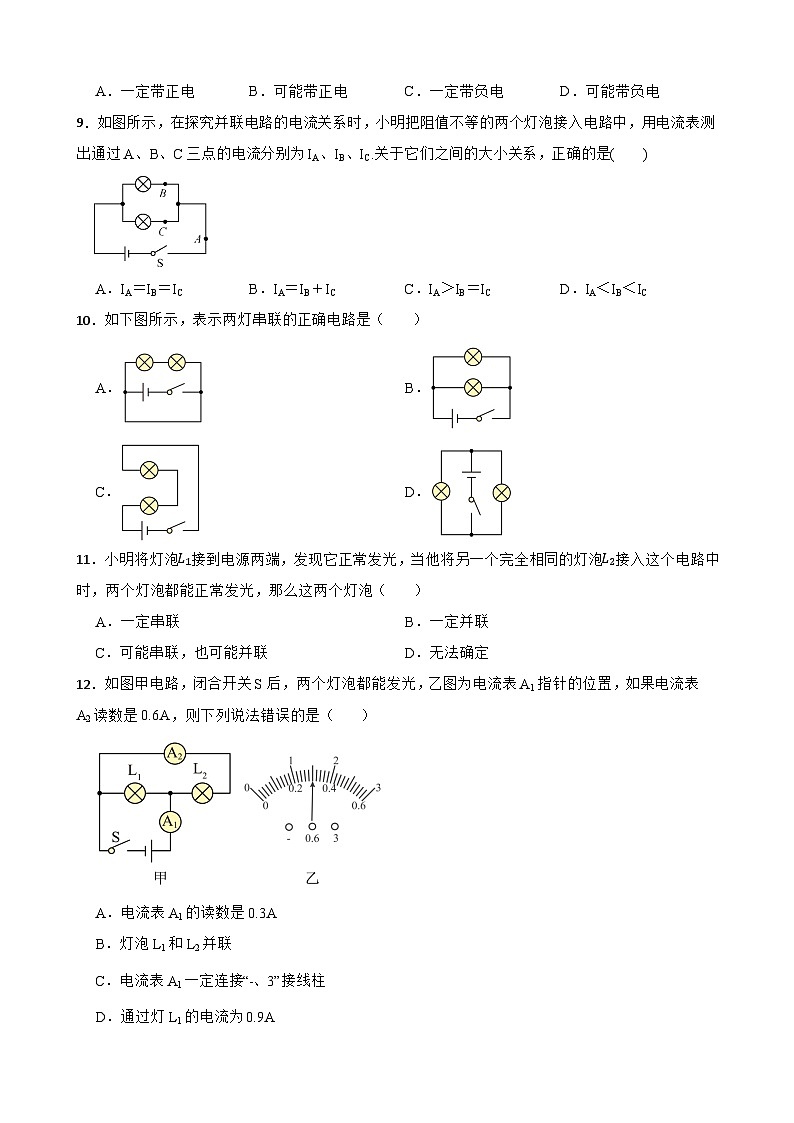

8．电脑显示屏容易吸附灰尘，是否因为带有静电呢？小科用一个带负电的泡沫塑料球靠近显示屏，出现了如图所示的现象。可见，显示屏（　　）

A．一定带正电 B．可能带正电 C．一定带负电 D．可能带负电

9．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC.关于它们之间的大小关系，正确的是(　　)

A．IA＝IB＝IC B．IA＝IB＋IC C．IA＞IB＝IC D．IA＜IB＜IC

10．如下图所示，表示两灯串联的正确电路是（　　）

A． B．

C． D．

11．小明将灯泡接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（　　）

A．一定串联 B．一定并联

C．可能串联，也可能并联 D．无法确定

12．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）

A．电流表A1的读数是0.3A

B．灯泡L1和L2并联

C．电流表A1一定连接“﹣、3”接线柱

D．通过灯L1的电流为0.9A

13．如图所示电路中，闭合开关S1、S2，电流表、灯泡L1、L2均能正常工作。则下列说法不正确的是（　　）

A．开关S1闭合，S2断开，电源外部的电流流向为d→c→b→a

B．开关S1、S2都闭合，灯泡L1、L2并联

C．开关S1、S2都闭合，通过灯泡L1的电流可能等于通过灯泡L2的电流

D．先闭合开关S1、S2，再断开 S2，电流表示数不变

14．如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（　　）

A． B．

C． D．

15．如图所示，是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。其工作电路有如下要求：当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下图电路设计符合上述要求的（　　）

A． B．

C． D．

16．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（　　）

A．两灯是串联连接的 B．流过L1的电流是 0.6A

C．流过L2的电流是2.6A D．干路电流是3.2A

17．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）

A．A和Z是同一根电线，C和Y是同一根电线

B．B和Z是同一根电线，C和Y是同一根电线

C．A和Y是同一根电线，B和X是同一根电线

D．C和Y是同一根电线，B和Z是同一根电线

18．如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒，下列分析正确的是（　　）

A．导体乙的a、b两端都不带电 B．导体乙的a、b两端都带正电

C．导体乙的a端带正电、b端带负电 D．导体乙的a端带负电、b端带正电

19．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1 、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）

A．I1 -I2 B．I1 -I2 -I3 C．I1 D．I2

20．某同学用电源，开关，导线将三个灯泡连接起来，组成如图所示电路，下列说法中正确的是（　　）

A．开关S闭合，灯L1、L2、L3都可以发光

B．开关S断开，灯L1、L2并联，L2、L3串联

C．开关S闭合，若L1发生短路，L2发光

D．开关S断开，若L1发生短路，L3发光

二、计算题

21．如图所示，开关S闭合后，电流表A1、A2的示数分别是1.2A和1A，则通过L1的电流多大？

22．如图所示电源电压为6V，只闭合S0时电流表示数为0.5A。当S、S0同时闭合时，电流表示数变为1.2A。

求：

（1）灯L2的电流；

（2）L1和L2的电流比是多少？

三、实验探究题

23．在“探究并联电路中干路电流与各支路电流的关系”的实验中，某同学设计的实验电路如图甲所示。

（1）实验中应选用规格　     　（填“相同”或“不同”）的小灯泡L1、L2连接电路。

（2）该同学将电流表串联接入图甲中的C点，闭合开关后，发现电流表指针没有偏转，但小灯泡L1和L2均发光，可能的原因是　             　（填“L1断路”“L2断路”“电表断路”或“电流表被短接”）。排除故障后，发现电流表的指针指在如图乙所示的位置，此时通过C点的电流是　     　A。

（3）该同学再将电流表串联接入图甲中的A点，闭合开关后，发现电流表的示数是0.28A，此时通过小灯泡L2的电流是　     　A。

24．如图所示是某同学“探究串联电路电流特点”的实验电路图。

（1）实验中，选择两个小灯泡的规格应该是　     　（选填“相同”或“不相同”）的；

（2）下表是该同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是　     　，造成错误的原因是　                                       　。

25．小明参观了科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成一幅平面示意图，如图甲所示。图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球。先后将小球B悬吊在距离A球远近不同的P1、P2、P3处。

（1）小球偏离竖直方向的原因是什么？　                 　。

（2）请你根据此图，提出一个有价值的探究问题　                                         　。

（3）如果小球B带的是负电，仍按上述的位置摆放，你按图甲中的方法在图乙中画出你想象中的平面示意图。

四、作图题

26．某学校的前门后门各有一个开关，收发室内有一组电池组，一盏灯和一个电铃。请你按照要求将如图所示的元件连成电路。要求：使前门来人闭合开关铃响灯亮，后门来人闭合开关只有铃响。

27．根据图甲所示的电路图，补全图乙中的实物电路连接。

五、填空题

28．如图所示电路中，若在某些接线柱间去掉或接上一根导线，可使3盏灯分别组成串联或并联电路，请说出具体办法：组成串联电路的最简办法　                 　，组成并联电路的最简办法　                      　。

29．如图所示，充电宝同时给手机和平板充电，充电宝相当于一个　     　（选填“电源”或“用电器”），此时手机和平板属于　     　联关系。

30．有A、B、C、三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那么小球B带　     　电；小球C带　     　电．

31．用干燥毛巾多次摩擦PVC管和塑料丝做成的章鱼造型。将章鱼往上抛，再将PVC管放在章鱼下方，章鱼在空中漂浮，如图所示。这是因为PVC管和章鱼带上了　     　（选填“同种”或“异种”）电荷而相互　     　的原理。

32．如图所示的电路中，要让灯L1和L2串联，应只闭合开关　     　；开关S2、S3　     　（选填“能”或“不能”）同时闭合。

33．小明同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表　                 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　                 　继续进行实验。电流表　     　直接连到电源两极。

答案解析部分

1．【答案】D

2．【答案】C

3．【答案】A

4．【答案】B

5．【答案】C

6．【答案】C

7．【答案】D

8．【答案】B

9．【答案】B

10．【答案】C

11．【答案】B

12．【答案】A

13．【答案】D

14．【答案】C

15．【答案】C

16．【答案】B

17．【答案】A

18．【答案】D

19．【答案】A

20．【答案】D

21．【答案】解：由图可知两灯泡并联，且A1、A2分别测量干路电流和L2的电流，由并联电路电流规律得L1的电流为1.2A-1A=0.2A

答：L1的电流为0.2A。

22．【答案】（1）解：由图可知，只闭合S0时电流表示数为0.5A，只有L1工作，可得L1的电流：

I1=0.5A；

当S、S0同时闭合时，电流表示数变为1.2A，L1、L2并联，电流表在干路，所以干路电流：I=1.2A；

根据并联电路的电流特点I=I1+I2可知，通过L2的电流：I2=I-I1=1.2A-0.5A=0.7A；

答：灯L2的电流是0.7A

（2）解：L1和L2的电流比：

答：的电流比是5：7。

23．【答案】（1）不同

（2）电流表被短接；0.42

（3）0.14

24．【答案】（1）不相同

（2）1.6A；接的电流表的小量程却按照大量程读数了。

25．【答案】（1）同种电荷相互排斥

（2）电荷间的作用力大小与电荷间距离有什么关系

（3）

26．【答案】解：如图所示：

27．【答案】解：如图所示：

28．【答案】去掉cg之间的导线；用导线连接bf/be/ae/af

29．【答案】电源；并

30．【答案】正；负

31．【答案】同种；排斥

32．【答案】S2；不能

33．【答案】正负接线柱接反了；换接0~0.6A的量程；不能
