鲁教版 (五四制)九年级上册第二节 电流和电路精品教学设计

第十一章

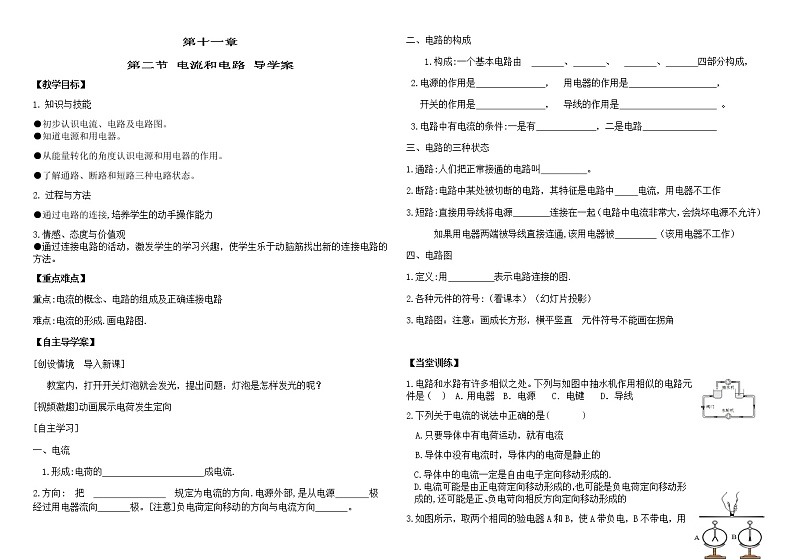

第二节 电流和电路 导学案

【教学目标】

1. 知识与技能

●初步认识电流、电路及电路图。
●知道电源和用电器。

●从能量转化的角度认识电源和用电器的作用。

●了解通路、断路和短路三种电路状态。

2. 过程与方法

●通过电路的连接,培养学生的动手操作能力

3.情感、态度与价值观
●通过连接电路的活动，激发学生的学习兴趣，使学生乐于动脑筋找出新的连接电路的方法。

【重点难点】

重点:电流的概念、电路的组成及正确连接电路

难点:电流的形成.画电路图.

【自主导学案】

[创设情境  导入新课]

教室内，打开开关灯泡就会发光，提出问题：灯泡是怎样发光的呢？

[视频激趣]动画展示电荷发生定向

[自主学习]

一、电流

 1.形成:电荷的                      成电流.

2.方向: 把                 规定为电流的方向.电源外部,是从电源       极 经过用电器流向       极。[注意]负电荷定向移动的方向与电流方向       。

二、电路的构成

  1.构成:一个基本电路由        、       、        、       四部分构成，

2.电源的作用是               ， 用电器的作用是                   ，

开关的作用是               ， 导线的作用是                      。

3.电路中有电流的条件:一是有             ，二是电路

三、电路的三种状态

1.通路:人们把正常接通的电路叫          。

2.断路:电路中某处被切断的电路，其特征是电路中     电流，用电器不工作

3.短路:直接用导线将电源        连接在一起（电路中电流非常大，会烧坏电源不允许）

如果用电器两端被导线直接连通,该用电器被         （该用电器不工作）

四、电路图

1.定义:用          表示电路连接的图.

2.各种元件的符号:（看课本）（幻灯片投影）

3.电路图：注意：画成长方形，横平竖直  元件符号不能画在拐角

【当堂训练】

1.电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是（  ） A．用电器 B．电源 C．电键 D．导线

2.下列关于电流的说法中正确的是(       )

A.只要导体中有电荷运动，就有电流

B.导体中没有电流时，导体内的电荷是静止的

C.导体中的电流一定是自由电子定向移动形成的.
D.电流可能是由正电荷定向移动形成的，也可能是负电荷定向移动形成的,还可能是正、负电苛向相反方向定向移动形成的

3.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（　）

A．B中正电荷通过金属棒流向A，A金属箔的张角减小

B．A中的自由电子通过金属棒流向B，B金属箔的张角增大

C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A

D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大

4.下图所示的四个电路中，开关S闭合后，电源被短路的是（    ）

A． B． C． D．

5.如图实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的是(    )

6.如图所示，当开关S1和S2断开时，电路处于      状态;当S1闭合S2断开时，电路处于       状态;当开关S1和S2都闭合时,电路处       状态.

7.一种声光报警器的电路如图所示,闭合开关S1和S2后，会出现的现象是(    )

A．灯亮，铃不响 B．灯不亮，铃不响

C．灯亮，铃响 D．灯不亮，铃响

8.根据电路图甲连接电路。

【当堂达标】

1.关于电流和电源，下列说法正确的是(    )

 A.规定正电荷定向移动的方向为电流方向

B.只有正电荷的定向移动才能形成电流

C.只要电路闭合，即使电路中没有电源，电路中也一定有电流

D.只要电路中有电源，即使电路断开，电路中也一定有电流

2.如图所示是小明所画手电筒的电路图，其中正确的是(   )

3.如图所示是一个生活中常用的充电宝.当充电宝正在给手机电池充电时，该手机电池相当于电路中的               ，充电宝相当于电路中的               。

4.在连接如图所示电路时,开关一定要      (填“闭合”或“断开”)，电灯       (填“亮”或“不亮”)，这时的电路叫       ,将开关闭合时的电路叫        ;如果不小心把A、B两接线柱用导线接在一起，则会造成        ,可能把电源烧坏，这是绝对不允许的。

5.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是_________.

6.（2018·武汉中考）17.下列电路图中，与实物电路对应的是(    )

7.请按电路图将实物图连接完成。

【点击中考】

1.(2019，邵阳3)随者生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路（   ）

A.总开关  B.电源  C.用电器  D.电能表

2.(2019兰州，22)用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被_  ;用它去接触--个原来不带电的验电器的金属球,验电器的金属箔片张开,则此时验电器带

     电,该过程中验电器金属杆里的电流方向是       (选填“从金属箔片到金属球”或“从金属球到金属箔片”。
3.（2018四川达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上了负电，下列说法正确的是（   ）

A．a上的一些电子转移到b上，瞬时电流方向b→a

B．b上的一些电子转移到a上，瞬时电流方向a→b

C．b上的一些电原子核转移到a上，瞬时电流方向b→a

D．a上的一些原子核转移到b上，瞬时电流方向a→b

4.(2019湘潭，18改)如图是一把既能吹冷风、又能吹热风的简化电路图,其中M是吹风机，R是电热丝。由电路图可知(    )
A.只将开关S1闭合，吹出的是热风  B.只闭合S2，电热丝工作
c.将S1和S2都闭合，吹出的是热风  D.开关S1断开M、R都能工作

5.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（　　）
6.（2018年泰安7）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2 发光。此电路的故障可能是（    ）

A.灯L1短路B.灯L2短路C.灯L1断路   D.开关S接触不良

7.[能力扩展]定时炸弹的引爆装置如图所示，当有电流通过起爆器时将引爆炸药。起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，小虎不能实施的操作是(   )

A．在c处剪断导线B．在d处剪断导线

C．赶在起爆之前用导线连接cd

D．赶在起爆之前用导线直接连接电源两极

参考答案

【当堂训练】

1.B 2.D 3.B 4.C 5.C 6.断路  通路 短路 7.B

【当堂达标】

1.A 2.C 3.用电器 电源 4.断开 不亮  断路  通路 短路 5.L1  L1L2 6.A

【点击中考】

1.A  2.吸引  从金属球到金属箔片 3.A  4.C 5.C  6.C  7.B
