2022年中考物理真题分类训练—电路故障分析
展开
这是一份2022年中考物理真题分类训练—电路故障分析，共27页。试卷主要包含了、开关、导线若干等内容，欢迎下载使用。
2022年中考物理真题分类训练—电路故障分析

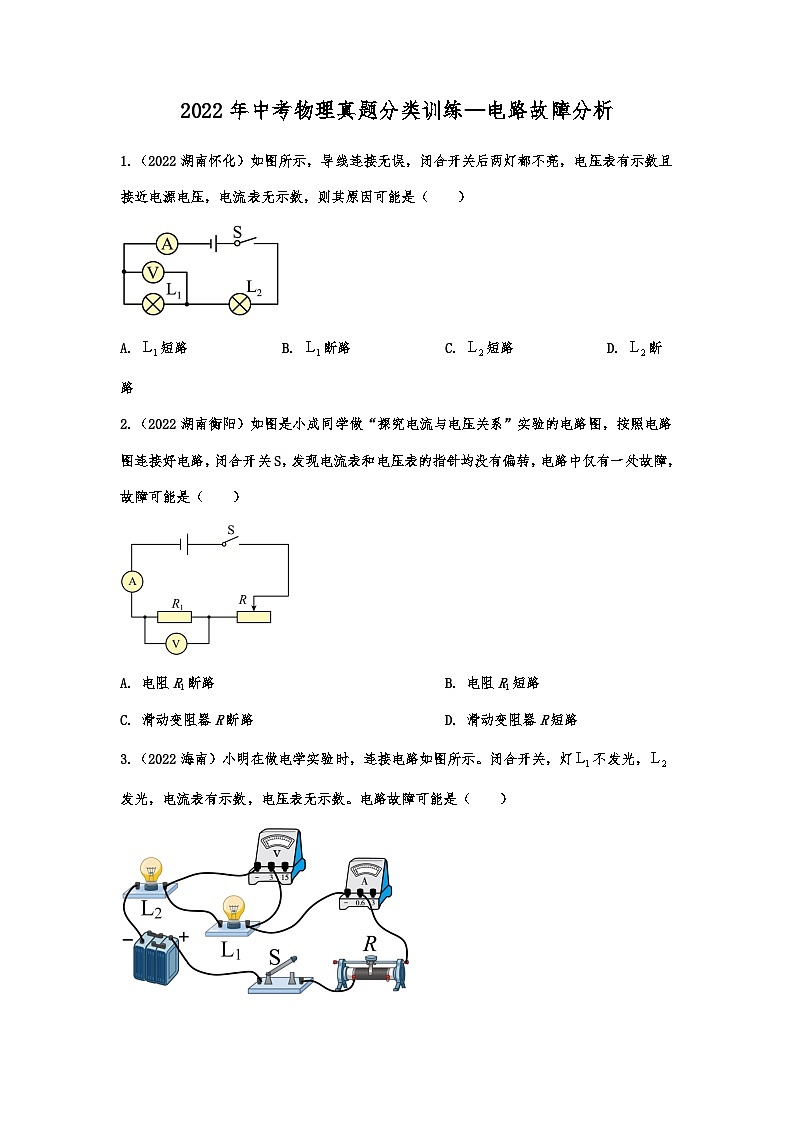

1.（2022湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
2.（2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
3.（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A. 电流表断路 B. 电压表短路 C. 灯断路 D. 灯短路

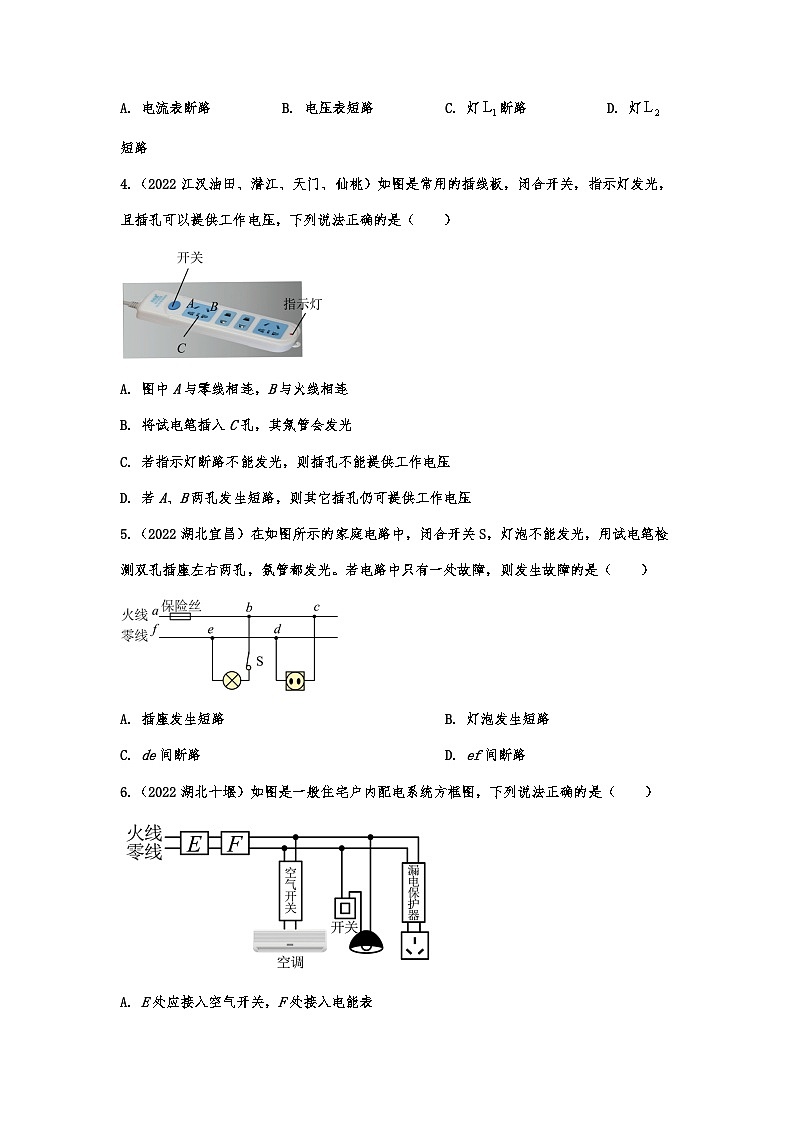

4.（2022江汉油田、潜江、天门、仙桃）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
5.（2022湖北宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。若电路中只有一处故障，则发生故障的是（ ）
A. 插座发生短路 B. 灯泡发生短路
C. de间断路 D. ef间断路
6.（2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误

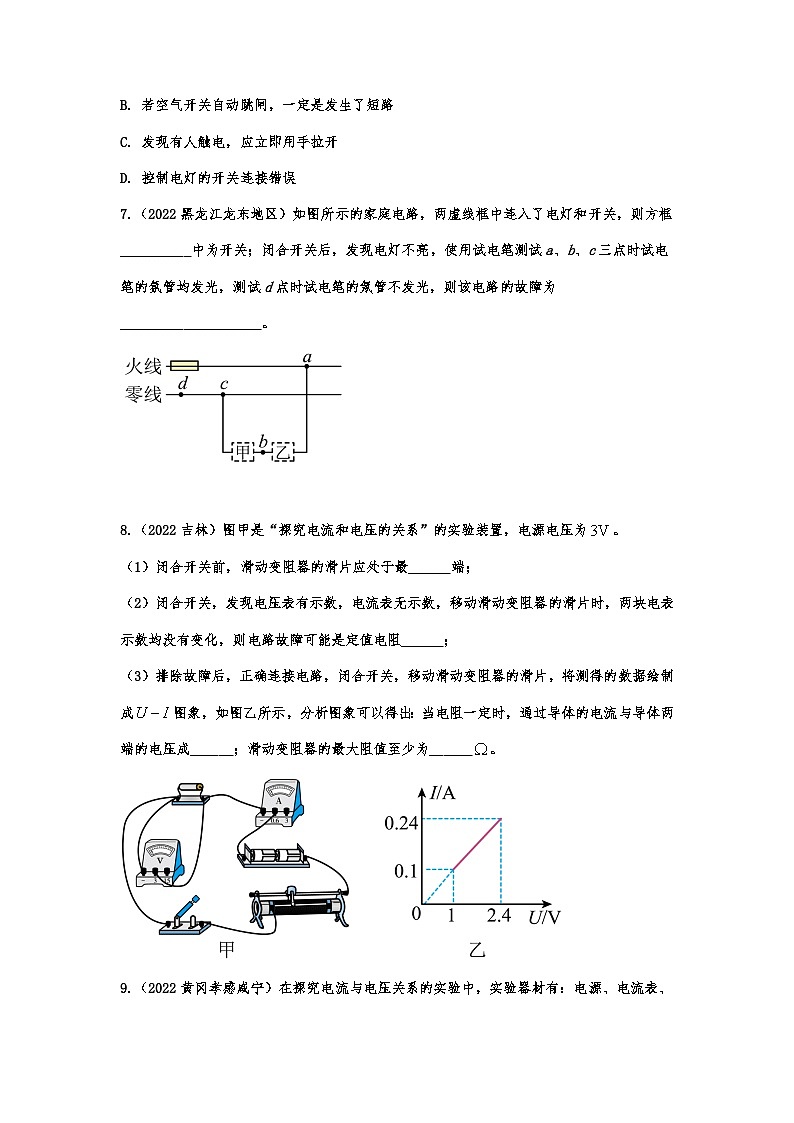

7.（2022黑龙江龙东地区）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框__________中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为____________________。
8.（2022吉林）图甲是“探究电流和电压的关系”的实验装置，电源电压为。
（1）闭合开关前，滑动变阻器的滑片应处于最______端；
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻______；
（3）排除故障后，正确连接电路，闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成图象，如图乙所示，分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压成______；滑动变阻器的最大阻值至少为______。
9.（2022黄冈孝感咸宁）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻，滑动变阻器、开关、导线若干。
（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大；___________
（2）连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是定值电阻___________ （选填“短路”或“断路”）；
（3）排除故障后，完成实验根据实验数据绘制的I-U图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的电流与导体两端的电压成___________；
（4）若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验，___________ （选填“能”或“不能”）达到实验目的。
10.（2022福建）小华用如图甲所示电路，测量标有“2.5V”字样小灯泡的电阻，现有器材：电源（3V）、电流表、电压表、滑动变阻器（20Ω，2A）、开关、导线若干。
（1）根据图甲，用笔画线表示导线，将图乙中的实物图连接完整______；
（2）闭合开关前，滑动变阻器滑片P应调至______端。
（3）闭合开关，移动滑片P，发现灯泡始终不亮，电流表示数为零，电压表示数等于电源电压，可判断故障是______；
（4）排除故障后进行实验。移动滑片P，当电压表示数为2.2V时，电流表示数如图甲，为______A，此时小灯泡的电阻为______Ω（结果保留一位小数）；
（5）根据实验数据，分别画出小灯泡和滑动变阻器的I-U图像，如图乙。根据图像可知：小灯泡两端电压越大，电阻越______；当滑动变阻器电阻与小灯泡电阻相等时，小灯泡消耗的功率是______W；
（6）小华发现无论如何移动滑片，小灯泡两端的电压都无法调到0.5V。现增加一个阻值为20Ω的定值电阻R和一个开关，对原电路进行改进，使小灯泡两端电压能在0.5~3.0V之间变化，测出小灯泡在不同电压下的电阻。请在虚线框中画出电路图，要求电路连接后不再拆接______。
11.（2022武威）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
12.（2022广东）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
13.（2022贵州黔东南）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；______
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到下面的表格中_______，根据表中数据可归纳得出结论：_________；
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.40
0.50
0.60
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。
14.（2022黑龙江龙东地区）在“测量小灯泡的电功率”实验中，电源电压为4.5V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路：
（1）连接实验电路的过程中，开关应__________；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求滑动变阻器的滑片P向A端移动时电流表的示数变大）__________；
（3）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近4.5V，则电路的故障可能是__________（填一种情况即可）：
（4）排除故障后，调节滑动变阻器的滑片，如图乙所示，电压表的示数为_____，为了测小灯泡的额定功率，应将滑片__________（选填“A”或“B”）端移动；
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图像，由图像可知，小灯泡的额定功率为__________W；
（6）由图丙可知小灯泡正常发光时的电阻是__________Ω，小灯泡的电阻是变化的，原因是灯丝电阻受__________的影响。
15.（2022齐齐哈尔）小琪同学在做“测量小灯泡的电功率的实验时，实验器材有：电源（三节新的干电池）、额定电压为2.5V的小灯泡、规格不同的滑动变阻器、电压表、电流表、开关和导线。图甲是没有连接完整的电路。
（1）请用笔画线代替导线按要求将电路（图甲）连接完整（要求：向左移动滑动变阻器的滑片使电流表示数变大，导线不交叉）；（ ）
（2）正确连接电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是___________；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，此时电压为___________V；若想测量小灯泡的额定功率，应将滑片向___________（选填“A”或“B”）端移动，直到电压表的示数为2.5V；
（4）小琪在进行实验数据处理时，计算出了小灯泡的平均电功率（如下表），你认为她这样处理数据是___________（选填“合理”或“不合理”）的，理由是___________；
实验序号
电压V
电流A
电功率P/W
平均电功率P/W
1
2.0
0.26
0.52
0.71
2
2.5
0.28
0.70
3
3.0
0.30
0.90
（5）实验提供的滑动变阻器规格为R1“5Ω 2A”、“20Ω 1A”、“100Ω 0.1A”，小琪选择的是___________（选填“”、“”或“”）完成了上述实验；
（6）上述实验完成后，小琪又用阻值已知为R0的定值电阻来测量未知电阻的阻值。实验电路图如图丙所示。由于原电源不符合实验要求，又换用另一电源，电压未知且恒定，电路正确连接后：
①当开关S、闭合，断开时，电流表示数为；
②当开关___________闭合，___________断开时，电流表示数为；
③未知电阻的阻值＝___________（用已知量和测量量的符号表示）。
16.（2022湖南郴州）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：
（1）在连接电路时，开关S应处于________状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（ ）；
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；
（5）根据实验数据绘制出小灯泡电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
17.（2022湖南岳阳）在“伏安法测电阻”的实验中：
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14
（1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；
（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；
（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）
（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。
A. B.
C. D.
18.（2022江苏连云港）某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻两端的电压始终保持不变，电路中仪表均完好无损。
（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；
（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；
（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图乙所示，此时电阻的阻值为___________；
（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。
2022年中考物理真题分类训练—电路故障分析参考答案
1.（2022湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
【答案】B
2.（2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
【答案】C
3.（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A. 电流表断路 B. 电压表短路 C. 灯断路 D. 灯短路
【答案】B
4.（2022江汉油田、潜江、天门、仙桃）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
【答案】A
5.（2022湖北宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。若电路中只有一处故障，则发生故障的是（ ）
A. 插座发生短路 B. 灯泡发生短路
C. de间断路 D. ef间断路
【答案】D
6.（2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误
【答案】D
7.（2022黑龙江龙东地区）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框__________中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为____________________。
【答案】 ①. 乙 ②. cd之间断路
8.（2022吉林）图甲是“探究电流和电压的关系”的实验装置，电源电压为。
（1）闭合开关前，滑动变阻器的滑片应处于最______端；
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻______；
（3）排除故障后，正确连接电路，闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成图象，如图乙所示，分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压成______；滑动变阻器的最大阻值至少为______。
【答案】 ①. 右 ②. 断路 ③. 正比 ④. 20
9.（2022黄冈孝感咸宁）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻，滑动变阻器、开关、导线若干。
（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大；___________
（2）连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是定值电阻___________ （选填“短路”或“断路”）；
（3）排除故障后，完成实验根据实验数据绘制的I-U图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的电流与导体两端的电压成___________；
（4）若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验，___________ （选填“能”或“不能”）达到实验目的。
【答案】 ①. ②. 断路 ③. 正比 ④. 不能
10.（2022福建）小华用如图甲所示电路，测量标有“2.5V”字样小灯泡的电阻，现有器材：电源（3V）、电流表、电压表、滑动变阻器（20Ω，2A）、开关、导线若干。
（1）根据图甲，用笔画线表示导线，将图乙中的实物图连接完整______；
（2）闭合开关前，滑动变阻器滑片P应调至______端。
（3）闭合开关，移动滑片P，发现灯泡始终不亮，电流表示数为零，电压表示数等于电源电压，可判断故障是______；
（4）排除故障后进行实验。移动滑片P，当电压表示数为2.2V时，电流表示数如图甲，为______A，此时小灯泡的电阻为______Ω（结果保留一位小数）；
（5）根据实验数据，分别画出小灯泡和滑动变阻器的I-U图像，如图乙。根据图像可知：小灯泡两端电压越大，电阻越______；当滑动变阻器电阻与小灯泡电阻相等时，小灯泡消耗的功率是______W；
（6）小华发现无论如何移动滑片，小灯泡两端的电压都无法调到0.5V。现增加一个阻值为20Ω的定值电阻R和一个开关，对原电路进行改进，使小灯泡两端电压能在0.5~3.0V之间变化，测出小灯泡在不同电压下的电阻。请在虚线框中画出电路图，要求电路连接后不再拆接______。
【答案】 ①. ②. 右 ③. 小灯泡断路 ④. 0.24 ⑤. 9.2 ⑥. 大 ⑦. 0.3 ⑧.
11.（2022武威）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
【答案】 ①. ②. 断开 ③. A ④. B ⑤. 反比 ⑥. A ⑦. 2 ⑧. 甲
12.（2022广东）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
【答案】 ①. 连接电路时，开关没有断开 ②. 0.6 ③. 0.22 ④. 5 ⑤. 错误 ⑥. 因为若是小灯泡灯丝断了，那么电压表将串联在电路之中，此时电压表的示数将接近于电源电压，电流表的示数接近于0，根据表格中的数据可知，与实际情况不符，所以不是小灯泡灯丝断了，故小明的判断是错误的。
13.（2022贵州黔东南）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；______
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到下面的表格中_______，根据表中数据可归纳得出结论：_________；
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.40
0.50
0.60
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。
【答案】 ①. ②. 定值电阻断路 ③. 0.30 ④. 电阻一定时，电流跟电压成正比 ⑤. 右 ⑥. 1.2 ⑦. 在电压一定时，电流跟电阻成反比 ⑧. 串联
14.（2022黑龙江龙东地区）在“测量小灯泡的电功率”实验中，电源电压为4.5V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路：
（1）连接实验电路的过程中，开关应__________；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求滑动变阻器的滑片P向A端移动时电流表的示数变大）__________；
（3）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近4.5V，则电路的故障可能是__________（填一种情况即可）：
（4）排除故障后，调节滑动变阻器的滑片，如图乙所示，电压表的示数为_____，为了测小灯泡的额定功率，应将滑片__________（选填“A”或“B”）端移动；
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图像，由图像可知，小灯泡的额定功率为__________W；
（6）由图丙可知小灯泡正常发光时的电阻是__________Ω，小灯泡的电阻是变化的，原因是灯丝电阻受__________的影响。
【答案】 ①. 断开 ②. ③. 小灯泡断路 ④. 1.8 ⑤. A ⑥. 0.75 ⑦. 8.3 ⑧. 温度
15.（2022齐齐哈尔）小琪同学在做“测量小灯泡的电功率的实验时，实验器材有：电源（三节新的干电池）、额定电压为2.5V的小灯泡、规格不同的滑动变阻器、电压表、电流表、开关和导线。图甲是没有连接完整的电路。
（1）请用笔画线代替导线按要求将电路（图甲）连接完整（要求：向左移动滑动变阻器的滑片使电流表示数变大，导线不交叉）；（ ）
（2）正确连接电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是___________；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，此时电压为___________V；若想测量小灯泡的额定功率，应将滑片向___________（选填“A”或“B”）端移动，直到电压表的示数为2.5V；
（4）小琪在进行实验数据处理时，计算出了小灯泡的平均电功率（如下表），你认为她这样处理数据是___________（选填“合理”或“不合理”）的，理由是___________；
实验序号
电压V
电流A
电功率P/W
平均电功率P/W
1
2.0
0.26
0.52
0.71
2
2.5
0.28
0.70
3
3.0
0.30
0.90
（5）实验提供的滑动变阻器规格为R1“5Ω 2A”、“20Ω 1A”、“100Ω 0.1A”，小琪选择的是___________（选填“”、“”或“”）完成了上述实验；
（6）上述实验完成后，小琪又用阻值已知为R0的定值电阻来测量未知电阻的阻值。实验电路图如图丙所示。由于原电源不符合实验要求，又换用另一电源，电压未知且恒定，电路正确连接后：
①当开关S、闭合，断开时，电流表示数为；
②当开关___________闭合，___________断开时，电流表示数为；
③未知电阻的阻值＝___________（用已知量和测量量的符号表示）。
【答案】 ①. ②. 小灯泡断路 ③. 2.2 ④. A ⑤. 不合理 ⑥. 在不同电压下小灯泡的电功率不同，计算电功率的平均值无意义 ⑦. ⑧. S、 ⑨. ⑩.
16.（2022湖南郴州）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：
（1）在连接电路时，开关S应处于________状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（ ）；
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；
（5）根据实验数据绘制出小灯泡电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
【答案】 ①. 断开 ②. B ③. 0.24 ④. 0.6 ⑤. 左 ⑥. A
17.（2022湖南岳阳）在“伏安法测电阻”的实验中：
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14
（1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；
（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；
（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）
（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。
A. B.
C. D.
【答案】 ①. 右 ②. 短路 ③. 0.18 ④. 15.2 ⑤. C
18.（2022江苏连云港）某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻两端的电压始终保持不变，电路中仪表均完好无损。
（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；
（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；
（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图乙所示，此时电阻的阻值为___________；
（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。
【答案】 ①. 开关没有断开 ②. 断路 ③. 5 ④. 变大
2022年中考物理真题分类训练—电路故障分析
1.（2022湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
2.（2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
3.（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A. 电流表断路 B. 电压表短路 C. 灯断路 D. 灯短路
4.（2022江汉油田、潜江、天门、仙桃）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
5.（2022湖北宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。若电路中只有一处故障，则发生故障的是（ ）
A. 插座发生短路 B. 灯泡发生短路
C. de间断路 D. ef间断路
6.（2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误
7.（2022黑龙江龙东地区）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框__________中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为____________________。
8.（2022吉林）图甲是“探究电流和电压的关系”的实验装置，电源电压为。
（1）闭合开关前，滑动变阻器的滑片应处于最______端；
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻______；
（3）排除故障后，正确连接电路，闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成图象，如图乙所示，分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压成______；滑动变阻器的最大阻值至少为______。
9.（2022黄冈孝感咸宁）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻，滑动变阻器、开关、导线若干。
（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大；___________
（2）连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是定值电阻___________ （选填“短路”或“断路”）；
（3）排除故障后，完成实验根据实验数据绘制的I-U图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的电流与导体两端的电压成___________；
（4）若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验，___________ （选填“能”或“不能”）达到实验目的。
10.（2022福建）小华用如图甲所示电路，测量标有“2.5V”字样小灯泡的电阻，现有器材：电源（3V）、电流表、电压表、滑动变阻器（20Ω，2A）、开关、导线若干。
（1）根据图甲，用笔画线表示导线，将图乙中的实物图连接完整______；
（2）闭合开关前，滑动变阻器滑片P应调至______端。
（3）闭合开关，移动滑片P，发现灯泡始终不亮，电流表示数为零，电压表示数等于电源电压，可判断故障是______；
（4）排除故障后进行实验。移动滑片P，当电压表示数为2.2V时，电流表示数如图甲，为______A，此时小灯泡的电阻为______Ω（结果保留一位小数）；
（5）根据实验数据，分别画出小灯泡和滑动变阻器的I-U图像，如图乙。根据图像可知：小灯泡两端电压越大，电阻越______；当滑动变阻器电阻与小灯泡电阻相等时，小灯泡消耗的功率是______W；
（6）小华发现无论如何移动滑片，小灯泡两端的电压都无法调到0.5V。现增加一个阻值为20Ω的定值电阻R和一个开关，对原电路进行改进，使小灯泡两端电压能在0.5~3.0V之间变化，测出小灯泡在不同电压下的电阻。请在虚线框中画出电路图，要求电路连接后不再拆接______。
11.（2022武威）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
12.（2022广东）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
13.（2022贵州黔东南）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；______
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到下面的表格中_______，根据表中数据可归纳得出结论：_________；
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.40
0.50
0.60
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。
14.（2022黑龙江龙东地区）在“测量小灯泡的电功率”实验中，电源电压为4.5V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路：
（1）连接实验电路的过程中，开关应__________；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求滑动变阻器的滑片P向A端移动时电流表的示数变大）__________；
（3）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近4.5V，则电路的故障可能是__________（填一种情况即可）：
（4）排除故障后，调节滑动变阻器的滑片，如图乙所示，电压表的示数为_____，为了测小灯泡的额定功率，应将滑片__________（选填“A”或“B”）端移动；
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图像，由图像可知，小灯泡的额定功率为__________W；
（6）由图丙可知小灯泡正常发光时的电阻是__________Ω，小灯泡的电阻是变化的，原因是灯丝电阻受__________的影响。
15.（2022齐齐哈尔）小琪同学在做“测量小灯泡的电功率的实验时，实验器材有：电源（三节新的干电池）、额定电压为2.5V的小灯泡、规格不同的滑动变阻器、电压表、电流表、开关和导线。图甲是没有连接完整的电路。
（1）请用笔画线代替导线按要求将电路（图甲）连接完整（要求：向左移动滑动变阻器的滑片使电流表示数变大，导线不交叉）；（ ）
（2）正确连接电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是___________；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，此时电压为___________V；若想测量小灯泡的额定功率，应将滑片向___________（选填“A”或“B”）端移动，直到电压表的示数为2.5V；
（4）小琪在进行实验数据处理时，计算出了小灯泡的平均电功率（如下表），你认为她这样处理数据是___________（选填“合理”或“不合理”）的，理由是___________；
实验序号
电压V
电流A
电功率P/W
平均电功率P/W
1
2.0
0.26
0.52
0.71
2
2.5
0.28
0.70
3
3.0
0.30
0.90
（5）实验提供的滑动变阻器规格为R1“5Ω 2A”、“20Ω 1A”、“100Ω 0.1A”，小琪选择的是___________（选填“”、“”或“”）完成了上述实验；
（6）上述实验完成后，小琪又用阻值已知为R0的定值电阻来测量未知电阻的阻值。实验电路图如图丙所示。由于原电源不符合实验要求，又换用另一电源，电压未知且恒定，电路正确连接后：
①当开关S、闭合，断开时，电流表示数为；
②当开关___________闭合，___________断开时，电流表示数为；
③未知电阻的阻值＝___________（用已知量和测量量的符号表示）。
16.（2022湖南郴州）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：
（1）在连接电路时，开关S应处于________状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（ ）；
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；
（5）根据实验数据绘制出小灯泡电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
17.（2022湖南岳阳）在“伏安法测电阻”的实验中：
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14
（1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；
（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；
（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）
（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。
A. B.
C. D.
18.（2022江苏连云港）某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻两端的电压始终保持不变，电路中仪表均完好无损。
（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；
（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；
（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图乙所示，此时电阻的阻值为___________；
（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。
2022年中考物理真题分类训练—电路故障分析参考答案
1.（2022湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
【答案】B
2.（2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
【答案】C
3.（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A. 电流表断路 B. 电压表短路 C. 灯断路 D. 灯短路
【答案】B
4.（2022江汉油田、潜江、天门、仙桃）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
【答案】A
5.（2022湖北宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。若电路中只有一处故障，则发生故障的是（ ）
A. 插座发生短路 B. 灯泡发生短路
C. de间断路 D. ef间断路
【答案】D
6.（2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误
【答案】D
7.（2022黑龙江龙东地区）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框__________中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为____________________。
【答案】 ①. 乙 ②. cd之间断路
8.（2022吉林）图甲是“探究电流和电压的关系”的实验装置，电源电压为。
（1）闭合开关前，滑动变阻器的滑片应处于最______端；
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻______；
（3）排除故障后，正确连接电路，闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成图象，如图乙所示，分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压成______；滑动变阻器的最大阻值至少为______。
【答案】 ①. 右 ②. 断路 ③. 正比 ④. 20
9.（2022黄冈孝感咸宁）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻，滑动变阻器、开关、导线若干。
（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大；___________
（2）连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是定值电阻___________ （选填“短路”或“断路”）；
（3）排除故障后，完成实验根据实验数据绘制的I-U图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的电流与导体两端的电压成___________；
（4）若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验，___________ （选填“能”或“不能”）达到实验目的。
【答案】 ①. ②. 断路 ③. 正比 ④. 不能
10.（2022福建）小华用如图甲所示电路，测量标有“2.5V”字样小灯泡的电阻，现有器材：电源（3V）、电流表、电压表、滑动变阻器（20Ω，2A）、开关、导线若干。
（1）根据图甲，用笔画线表示导线，将图乙中的实物图连接完整______；
（2）闭合开关前，滑动变阻器滑片P应调至______端。
（3）闭合开关，移动滑片P，发现灯泡始终不亮，电流表示数为零，电压表示数等于电源电压，可判断故障是______；
（4）排除故障后进行实验。移动滑片P，当电压表示数为2.2V时，电流表示数如图甲，为______A，此时小灯泡的电阻为______Ω（结果保留一位小数）；
（5）根据实验数据，分别画出小灯泡和滑动变阻器的I-U图像，如图乙。根据图像可知：小灯泡两端电压越大，电阻越______；当滑动变阻器电阻与小灯泡电阻相等时，小灯泡消耗的功率是______W；
（6）小华发现无论如何移动滑片，小灯泡两端的电压都无法调到0.5V。现增加一个阻值为20Ω的定值电阻R和一个开关，对原电路进行改进，使小灯泡两端电压能在0.5~3.0V之间变化，测出小灯泡在不同电压下的电阻。请在虚线框中画出电路图，要求电路连接后不再拆接______。
【答案】 ①. ②. 右 ③. 小灯泡断路 ④. 0.24 ⑤. 9.2 ⑥. 大 ⑦. 0.3 ⑧.
11.（2022武威）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
【答案】 ①. ②. 断开 ③. A ④. B ⑤. 反比 ⑥. A ⑦. 2 ⑧. 甲
12.（2022广东）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
【答案】 ①. 连接电路时，开关没有断开 ②. 0.6 ③. 0.22 ④. 5 ⑤. 错误 ⑥. 因为若是小灯泡灯丝断了，那么电压表将串联在电路之中，此时电压表的示数将接近于电源电压，电流表的示数接近于0，根据表格中的数据可知，与实际情况不符，所以不是小灯泡灯丝断了，故小明的判断是错误的。
13.（2022贵州黔东南）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；______
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到下面的表格中_______，根据表中数据可归纳得出结论：_________；
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.40
0.50
0.60
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。
【答案】 ①. ②. 定值电阻断路 ③. 0.30 ④. 电阻一定时，电流跟电压成正比 ⑤. 右 ⑥. 1.2 ⑦. 在电压一定时，电流跟电阻成反比 ⑧. 串联
14.（2022黑龙江龙东地区）在“测量小灯泡的电功率”实验中，电源电压为4.5V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路：
（1）连接实验电路的过程中，开关应__________；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求滑动变阻器的滑片P向A端移动时电流表的示数变大）__________；
（3）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近4.5V，则电路的故障可能是__________（填一种情况即可）：
（4）排除故障后，调节滑动变阻器的滑片，如图乙所示，电压表的示数为_____，为了测小灯泡的额定功率，应将滑片__________（选填“A”或“B”）端移动；
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图像，由图像可知，小灯泡的额定功率为__________W；
（6）由图丙可知小灯泡正常发光时的电阻是__________Ω，小灯泡的电阻是变化的，原因是灯丝电阻受__________的影响。
【答案】 ①. 断开 ②. ③. 小灯泡断路 ④. 1.8 ⑤. A ⑥. 0.75 ⑦. 8.3 ⑧. 温度
15.（2022齐齐哈尔）小琪同学在做“测量小灯泡的电功率的实验时，实验器材有：电源（三节新的干电池）、额定电压为2.5V的小灯泡、规格不同的滑动变阻器、电压表、电流表、开关和导线。图甲是没有连接完整的电路。
（1）请用笔画线代替导线按要求将电路（图甲）连接完整（要求：向左移动滑动变阻器的滑片使电流表示数变大，导线不交叉）；（ ）
（2）正确连接电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是___________；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，此时电压为___________V；若想测量小灯泡的额定功率，应将滑片向___________（选填“A”或“B”）端移动，直到电压表的示数为2.5V；
（4）小琪在进行实验数据处理时，计算出了小灯泡的平均电功率（如下表），你认为她这样处理数据是___________（选填“合理”或“不合理”）的，理由是___________；
实验序号
电压V
电流A
电功率P/W
平均电功率P/W
1
2.0
0.26
0.52
0.71
2
2.5
0.28
0.70
3
3.0
0.30
0.90
（5）实验提供的滑动变阻器规格为R1“5Ω 2A”、“20Ω 1A”、“100Ω 0.1A”，小琪选择的是___________（选填“”、“”或“”）完成了上述实验；
（6）上述实验完成后，小琪又用阻值已知为R0的定值电阻来测量未知电阻的阻值。实验电路图如图丙所示。由于原电源不符合实验要求，又换用另一电源，电压未知且恒定，电路正确连接后：
①当开关S、闭合，断开时，电流表示数为；
②当开关___________闭合，___________断开时，电流表示数为；
③未知电阻的阻值＝___________（用已知量和测量量的符号表示）。
【答案】 ①. ②. 小灯泡断路 ③. 2.2 ④. A ⑤. 不合理 ⑥. 在不同电压下小灯泡的电功率不同，计算电功率的平均值无意义 ⑦. ⑧. S、 ⑨. ⑩.
16.（2022湖南郴州）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：
（1）在连接电路时，开关S应处于________状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（ ）；
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；
（5）根据实验数据绘制出小灯泡电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
【答案】 ①. 断开 ②. B ③. 0.24 ④. 0.6 ⑤. 左 ⑥. A
17.（2022湖南岳阳）在“伏安法测电阻”的实验中：
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14
（1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；
（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；
（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）
（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。
A. B.
C. D.
【答案】 ①. 右 ②. 短路 ③. 0.18 ④. 15.2 ⑤. C
18.（2022江苏连云港）某同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻两端的电压始终保持不变，电路中仪表均完好无损。
（1）某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接，该同学连接过程中存在的问题是___________；
（2）连接好电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，则电路故障的原因可能是___________；
（3）排除故障后，某同学将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图乙所示，此时电阻的阻值为___________；
（4）在实验过程中，当把电阻由更换为时，滑动变阻器接入电路中的电阻应___________（选填“变大”“变小”或“不变”）。
【答案】 ①. 开关没有断开 ②. 断路 ③. 5 ④. 变大
相关试卷
专项三 电路故障分析-2023年中考物理真题分项汇编（全国通用）： 这是一份专项三 电路故障分析-2023年中考物理真题分项汇编（全国通用），文件包含专项三电路故障分析-2023年中考物理真题分项汇编全国通用原卷版docx、专项三电路故障分析-2023年中考物理真题分项汇编全国通用解析版docx等2份试卷配套教学资源，其中试卷共4页， 欢迎下载使用。
2023年中考物理真题分类汇编-专项三 电路故障分析： 这是一份2023年中考物理真题分类汇编-专项三 电路故障分析，文件包含专项三电路故障分析-2023年中考物理真题分类汇编全国版答案解析docx、专项三电路故障分析-2023年中考物理真题分类汇编全国版试卷docx等2份试卷配套教学资源，其中试卷共3页， 欢迎下载使用。
初中物理中考复习 专题3 电路故障分析、动态电路分析： 这是一份初中物理中考复习 专题3 电路故障分析、动态电路分析，共8页。
