这是一份专项三电路故障分析-2023年中考物理真题分项汇编（全国通用），文件包含专项三电路故障分析-2023年中考物理真题分项汇编全国通用原卷版docx、专项三电路故障分析-2023年中考物理真题分项汇编全国通用解析版docx等2份试卷配套教学资源，其中试卷共4页，欢迎下载使用。

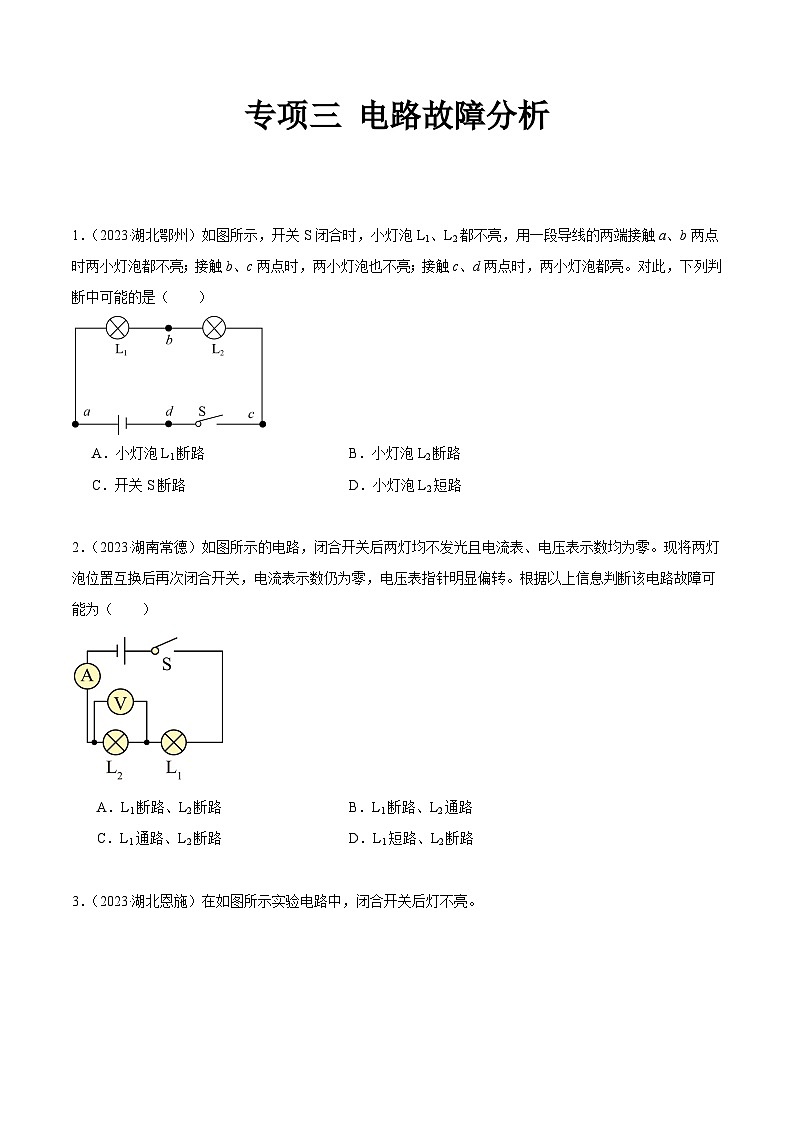

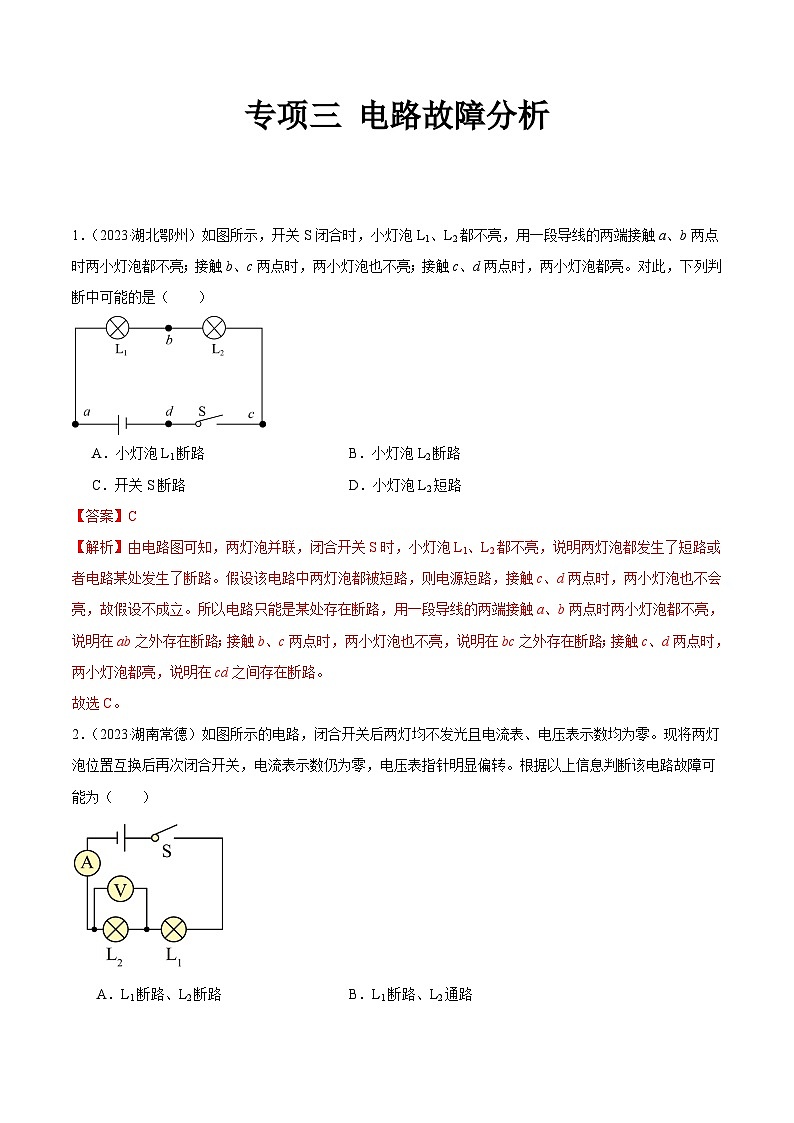

1．（2023·湖北鄂州）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（）
A．小灯泡L1断路B．小灯泡L2断路
C．开关S断路D．小灯泡L2短路
【答案】C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
2．（2023·湖南常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（）

A．L1断路、L2断路B．L1断路、L2通路
C．L1通路、L2断路D．L1短路、L2断路
【答案】B
【解析】由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。故ACD不符合题意，B符合题意。
故选B。
3．（2023·湖北恩施）在如图所示实验电路中，闭合开关后灯不亮。

（1）为判断电路是否正常，应首先进行的操作是，观察；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因：。
【答案】（1）见解析见解析（2）见解析
【解析】（1）[1][2]闭合开关后，灯泡不亮，可能是由于电路电阻太大，电路电流太小，移动滑动变阻器的滑片，观察电压表和电流表的示数变化情况。
（2）[3]①如果电流表没有示数，可能电路是断路，电压表也没有示数，可能变阻器断路。
②如果电流表没有示数，可能电路是断路，电压表有示数，可能灯泡断路。
