2022年中考物理真题分类训练—电路设计

这是一份2022年中考物理真题分类训练—电路设计，共16页。

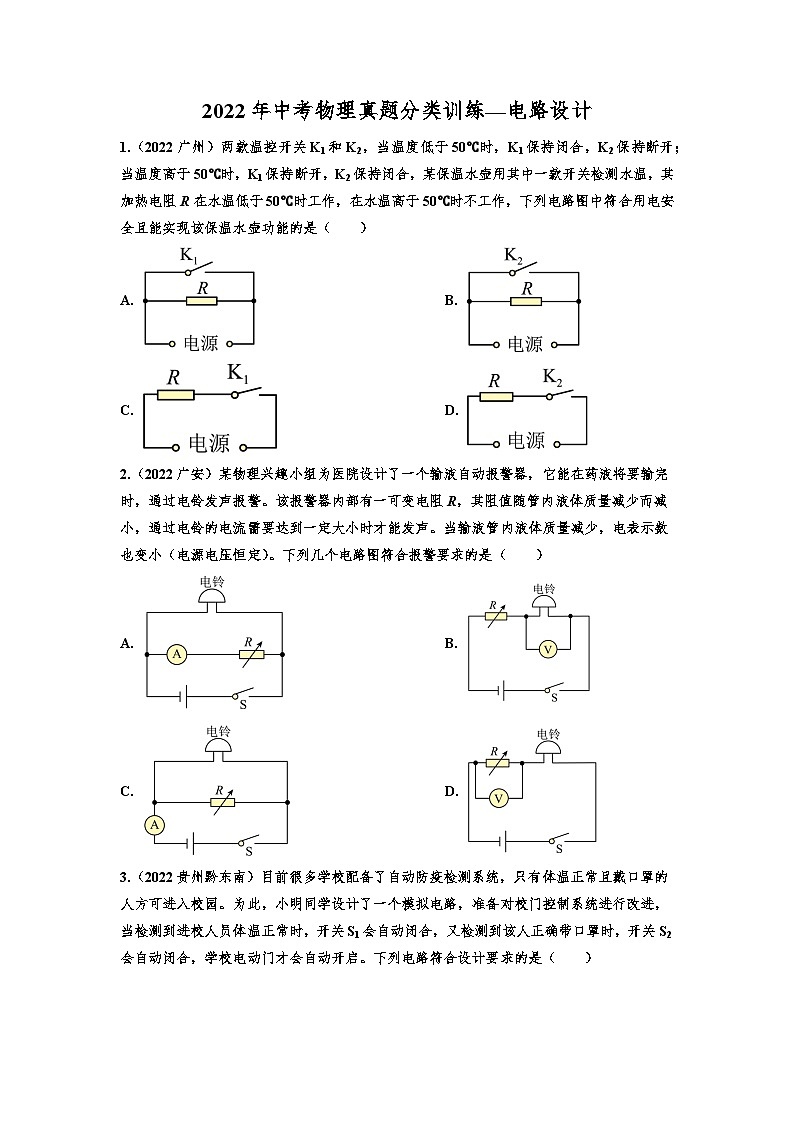

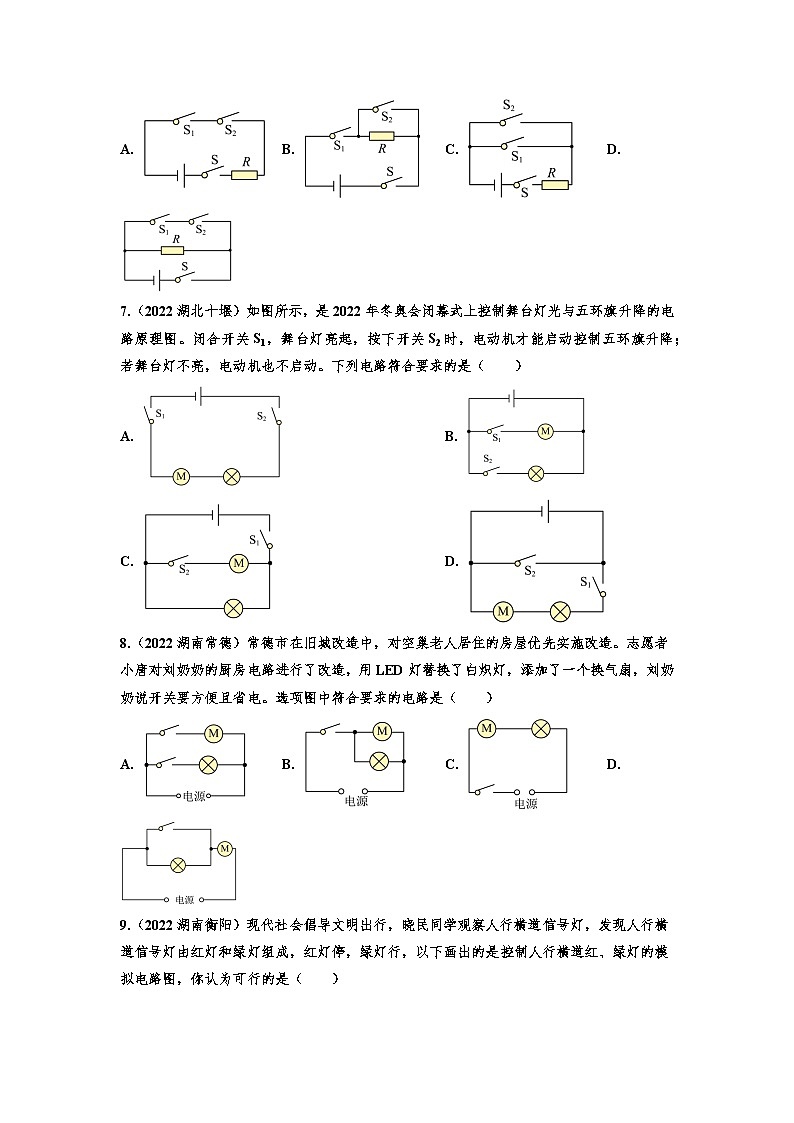

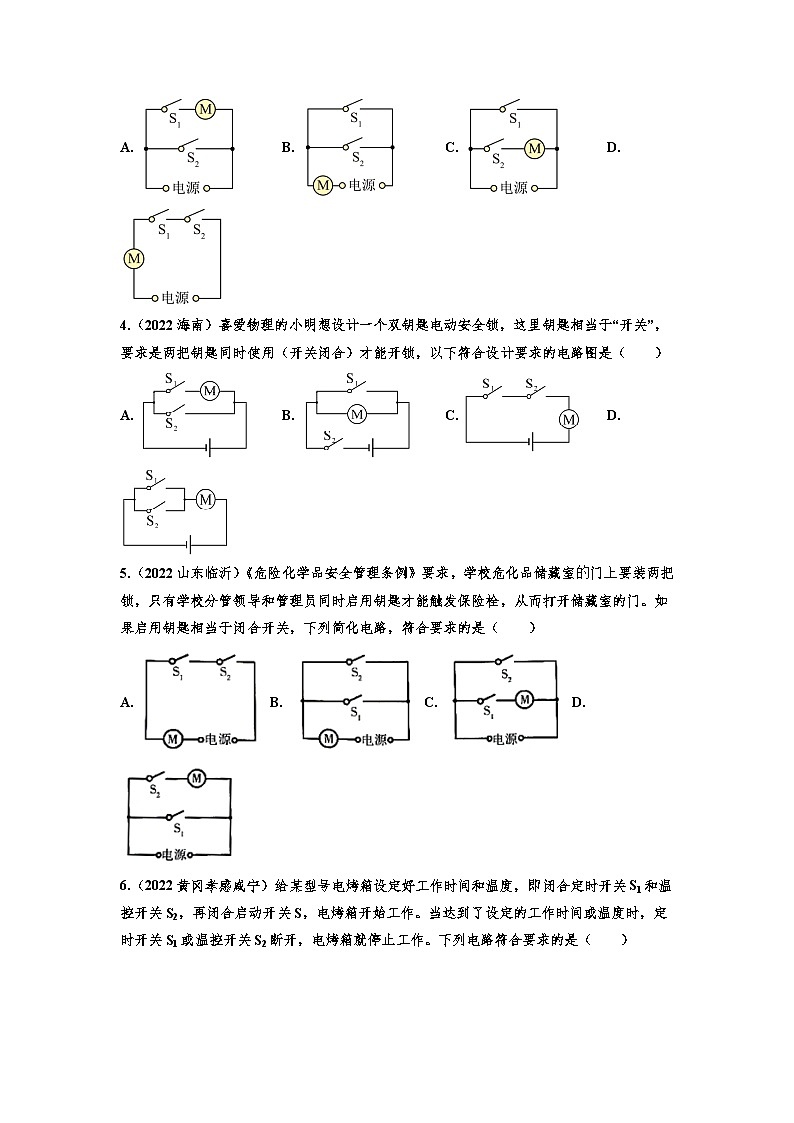

2022年中考物理真题分类训练—电路设计1.（2022广州）两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）A.  B. C.  D. 2.（2022广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）A.  B. C.  D. 3.（2022贵州黔东南）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（　　）A.  B.  C.  D. 4.（2022海南）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（    ）A.  B.  C.  D. 5.（2022山东临沂）《危险化学品安全管理条例》要求，学校危化品储藏室门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路，符合要求的是（　　）A. B. C. D. 6.（2022黄冈孝感咸宁）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）A.  B.  C.  D. 7.（2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）A.  B. C.  D. 8.（2022湖南常德）常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（　　）A.  B.  C.  D. 9.（2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（　　）A.  B. C.  D. 10.（2022湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（　　）A.  B.  C.  D. 11.（2022湖南长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（　　）A.  B.  C.  D. 12.（2022江苏苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）A.  B. C.  D. 13.（2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（　　）A.  B. C.  D. 14.（2022江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（　　）A.  B. C.  D. 15.（2022海南）图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（　　）
 A.  B. C.  D. 16.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（     ）A. 绿灯亮，红灯不亮 B. 红灯亮，绿灯不亮C. 红灯和绿灯都亮 D. 红灯和绿灯都不亮17.（2022山西）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（　　）A. 水位上升时，电磁铁磁性变弱 B. 水位上升时，通过R0电流变小C. 水位下降时，R0的电功率变大 D. 水位下降时，RN的阻值会变大18.（2022广州）汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t图象如图1。（1）求t1时M的电功率；（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω，若通过M的电流为200A。持续0.5s，求此过程①a两端电压；②a产生的热量；（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3。A与B接触时M通电，请用笔画线完成电路的连接。
2022年中考物理真题分类训练—电路设计参考答案1.（2022广州）两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）A.  B. C.  D. 【答案】C2.（2022广安）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）A.  B. C.  D. 【答案】D3.（2022贵州黔东南）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（　　）A.  B.  C.  D. 【答案】D4.（2022海南）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（    ）A.  B.  C.  D. 【答案】C5.（2022山东临沂）《危险化学品安全管理条例》要求，学校危化品储藏室门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路，符合要求的是（　　）A. B. C. D. 【答案】A6.（2022黄冈孝感咸宁）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）A.  B.  C.  D. 【答案】A7.（2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）A.  B. C.  D. 【答案】C8.（2022湖南常德）常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（　　）A.  B.  C.  D. 【答案】A9.（2022湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（　　）A.  B. C.  D. 【答案】D10.（2022湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（　　）A.  B.  C.  D. 【答案】C11.（2022湖南长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（　　）A.  B.  C.  D. 【答案】D12.（2022江苏苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）A.  B. C.  D. 【答案】D13.（2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（　　）A.  B. C.  D. 【答案】B14.（2022江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（　　）A.  B. C.  D. 【答案】D15.（2022海南）图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（　　）
 A.  B. C.  D. 【答案】B16.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（     ）A. 绿灯亮，红灯不亮 B. 红灯亮，绿灯不亮C. 红灯和绿灯都亮 D. 红灯和绿灯都不亮【答案】B17.（2022山西）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（　　）A. 水位上升时，电磁铁磁性变弱 B. 水位上升时，通过R0电流变小C. 水位下降时，R0的电功率变大 D. 水位下降时，RN的阻值会变大【答案】D18.（2022广州）汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t图象如图1。（1）求t1时M的电功率；（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω，若通过M的电流为200A。持续0.5s，求此过程①a两端电压；②a产生的热量；（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3。A与B接触时M通电，请用笔画线完成电路的连接。【答案】（1）2000W；（2）0.2V，20J；（3）
