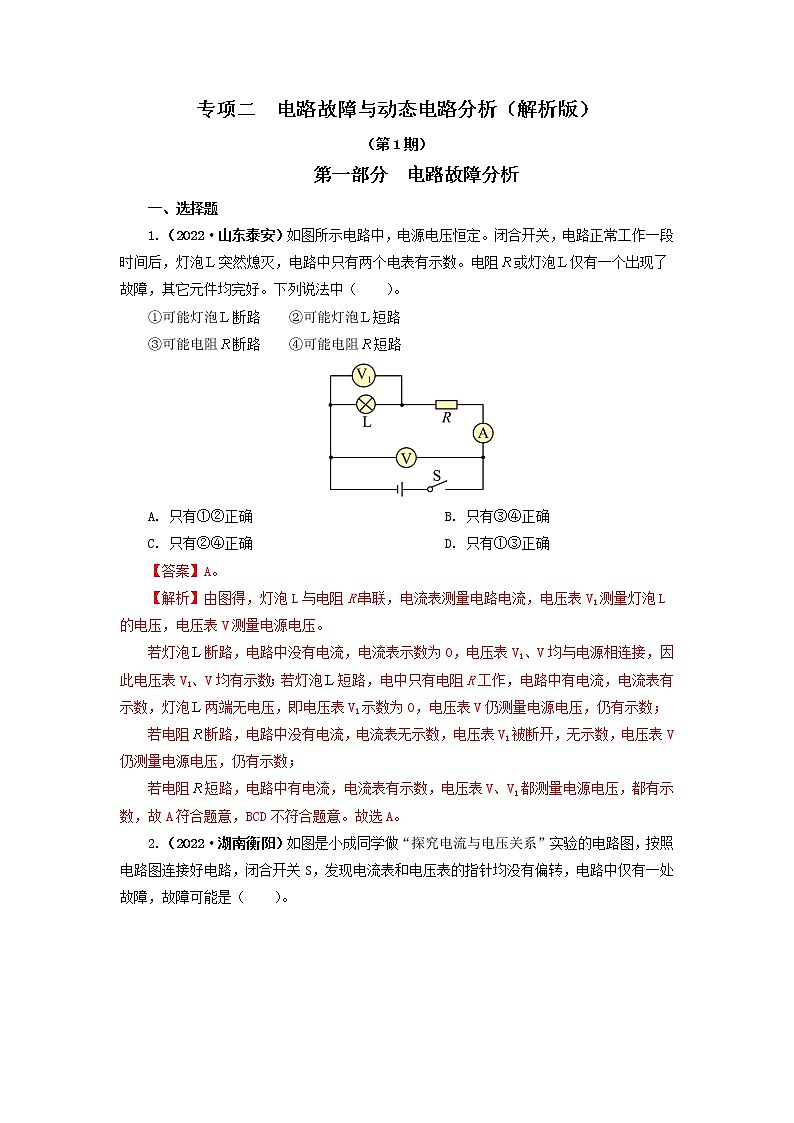

    专项二  电路故障与动态电路分析(解析版)

    (第1期)

    第一部分  电路故障分析

    一、选择题

    1.2022·山东泰安如图所示电路中,电源电压恒定。闭合开关,电路正常工作一段时间后,灯泡突然熄灭,电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障,其它元件均完好。下列说法中(  )

    ①可能灯泡断路    ②可能灯泡短路

    ③可能电阻断路    ④可能电阻短路

    A. 只有①②正确 B. 只有③④正确

    C. 只有②④正确 D. 只有①③正确

    【答案】A

    【解析】由图得,灯泡L与电阻R串联,电流表测量电路电流,电压表V1测量灯泡L的电压,电压表V测量电源电压。

    若灯泡断路,电路中没有电流,电流表示数为0,电压表V1、V均与电源相连接,因此电压表V1、V均有示数;若灯泡短路,电中只有电阻R工作,电路中有电流,电流表有示数,灯泡两端无电压,即电压表V1示数为0,电压表V仍测量电源电压,仍有示数;

    若电阻断路,电路中没有电流,电流表无示数,电压表V1被断开,无示数,电压表V仍测量电源电压,仍有示数;

    若电阻短路,电路中有电流,电流表有示数,电压表V、V1都测量电源电压,都有示数,故A符合题意,BCD不符合题意。故选A。

    2.2022·湖南衡阳)如图是小成同学做“探究电流与电压关系”实验的电路图,按照电路图连接好电路,闭合开关S,发现电流表和电压表的指针均没有偏转,电路中仅有一处故障,故障可能是(  )

    A. 电阻R1断路 B. 电阻R1短路

    C. 滑动变阻器R断路 D. 滑动变阻器R短路

    【答案】C

    【解析】BD.若R1或者R短路,电路仍然处于通路状态,有电流通过电路,电流表会有示数,故BD不符合题意;

    A.如果R1断路,则电路没有电流通过,电流表没有示数;电压表测量的是R1两端的电压,由于电路只有一处故障,电压表仍然与电源两极相连,此时测量电源两端的电压,有较大的示数,故A不符合题意;

    C.如果滑动变阻器R断路,则电路没有电流通过,电流表示数为零,指针不偏转;同时电压表与电源正极断开,也没有示数,指针不偏转,故C符合题意。故选C。

    第二部分  动态电路分析

    一、选择题

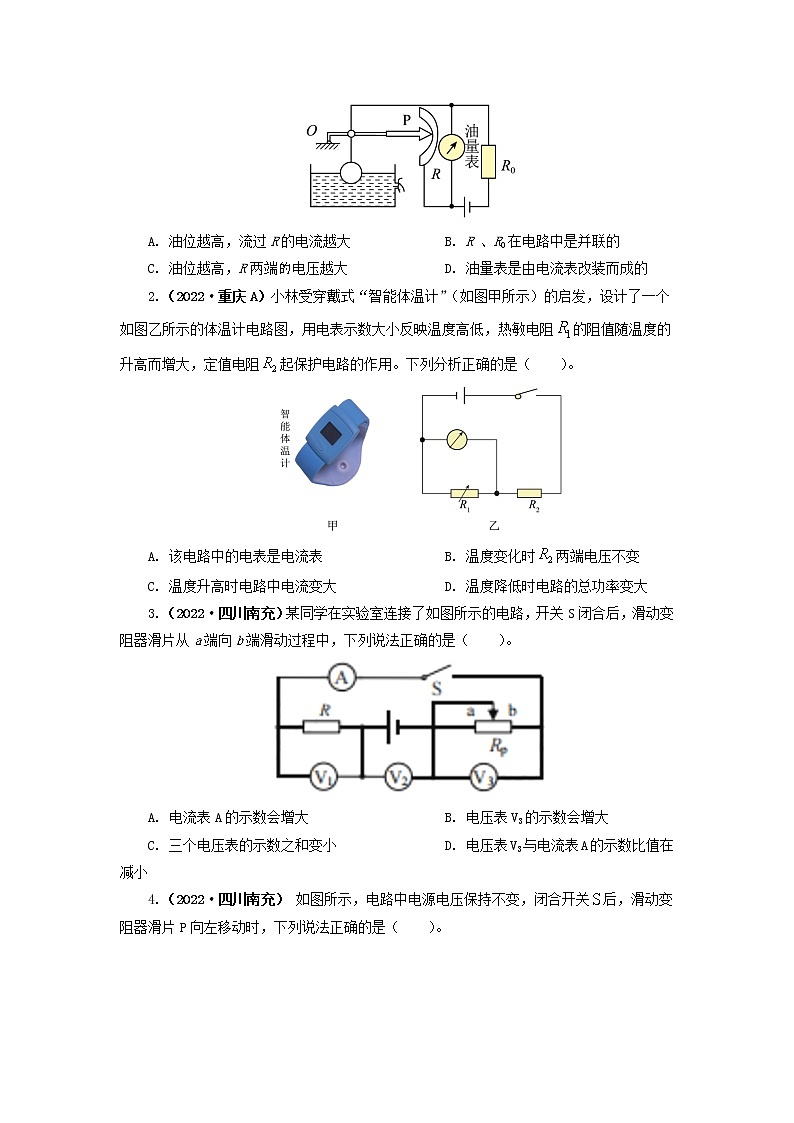

    1.2022·四川自贡如图所示,是一种自动测定油箱内油面高度的装置,R是转动式变阻器,它的金属滑片P是杠杆的一端,下列说法正确的是(  )

    A. 油位越高,流过R的电流越大 B. RR0在电路中是并联的

    C. 油位越高,R两端电压越大 D. 油量表是由电流表改装而成的

    【答案】C

    【解析】A.油位越高,浮子上升,在杠杆的作用下滑片上移,滑动变阻器连入电路的电阻越大,总电阻越大,根据可知,电路中的电流越小,即通过R的电流越小,故A错误;

    B.由图知,电流从电源负极流出,先后经过转动式变阻器RR0,最后回到电源负极,所以RR0在电路中电路中是串联的,故B错误;

    C.串联电路中电阻起分担电压的作用,电阻越大,其分担的电压越大;油位越高,浮子上升,在杠杆的作用下滑片上移,转动式变阻器连入电路的电阻越大,则变阻器R分得的电压越大,故C正确;

    D.由图知,油量表和转动式变阻器只能是并联,否则会引起短路,所以油量表是由电压表改装而成的,故D错误。故选C。

    2.2022·重庆A小林受穿戴式“智能体温计”(如图甲所示)的启发,设计了一个如图乙所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻的阻值随温度的升高而增大,定值电阻起保护电路的作用。下列分析正确的是(  )

    A. 该电路中的电表是电流表 B. 温度变化时两端电压不变

    C. 温度升高时电路中电流变大 D. 温度降低时电路的总功率变大

    【答案】D

    【解析】A.由图可知,该电路为串联电路,由于电表并联在热敏电阻R1的两端,因此该电表为电压表,故A错误;

    BC.当热敏电阻的温度升高时,热敏电阻的阻值变大,电路的总电阻变大,根据欧姆定律可知,电路中的电流变小,根据U=IR可知,定值电阻R2 两端的电压变小,根据串联电路的电压规律可知,热敏电阻两端的电压变大,即电压表示数变大,故BC错误;

    D.温度降低时,热敏电阻的阻值变小,串联电路的总电阻变小,电路中的电流变大,电源电压不变,根据P=UI可知,电路消耗的总功率变大,故D正确。故选D。

    3.2022·四川南充某同学在实验室连接了如图所示的电路,开关S闭合后,滑动变阻器滑片从a端向b端滑动过程中,下列说法正确的是(  )

    A. 电流表A的示数会增大 B. 电压表V3的示数会增大

    C. 三个电压表的示数之和变小 D. 电压表V3与电流表A的示数比值在减小

    【答案】AD

    【解析】由电路图可知,定值电阻与滑动变阻器串联,电压表V1测定值电阻两端电压,电压表V2测电源电压,电压表V3测滑动变阻器两端电压,电流表测电路中电流。

    A.开关S闭合后,滑动变阻器滑片从a端向b端滑动过程中,滑动变阻器接入电路中的阻值减小,电路的总电阻减小,故由欧姆定律可知,电路中电流变大,即电流表A的示数会增大,故A正确;

    B.因滑动变阻器接入电路中的阻值减小,故由串联电路电阻等比例分压可知,滑动变阻器两端电压变小,故电压表V3的示数会减小,故B错误;

    C.由串联电路的电压规律可知,电压表V1和V3的示数之和等于电源电压,电压表V2的示数等于电源电压,故可知三个电压表的示数之和等于电源电压的两倍不变,故C错误;

    D.由AB中可知,电压表V3示数减小,电流表A示数增大,故电压表V3与电流表A的示数比值在减小,故D正确。故选AD。

    4.2022·四川南充 如图所示,电路中电源电压保持不变,闭合开关后,滑动变阻器滑片P向左移动时,下列说法正确的是(  )

    A. 电流表示数变小 B. 电压表示数变大

    C. 小灯泡变得更亮 D. 电路的总功率变大

    【答案】D

    【解析】A.闭合开关后,灯泡L与滑动变阻器并联,电流表测量通过滑动变阻器的电流,滑动变阻器滑片P向左移动时,滑动变阻器阻值减小,根据可知,电压一定时,电阻变小,电流变大,故电流表示数变大,故A错误;

    B.此时电压表测量电源电压,电路中电源电压保持不变,故电压表示数不变,故B错误;

    C.因为灯泡L与滑动变阻器并联,并联电路各支路用电器互不影响,故当滑动变阻器滑片P向左移动时,滑动变阻器阻值减小时,对灯泡没有影响,故小灯泡亮度不变,故C错误;

    D.灯泡L与滑动变阻器并联,滑动变阻器滑片P向左移动时,滑动变阻器阻值减小,根据可知,电压一定时,电阻变小,电流变大,故通过滑动变阻器的电流变大;并联电路各支路用电器互不影响,故通过灯泡的电流不变,电路中的总电流等于支路电流之和,所以电路中总电流变大,根据可知,电源电压保持不变,电路中总电流变大,故电路的总功率变大,故D正确。

    故选D。

    5.2022·云南省如图所示,电源电压恒定,灯丝电阻不变,闭合开关S,当滑片P向右滑动时,下列说法错误的是(  )

    A. 电流表A的示数变大

    B. 电压表V2的示数与电流表A的示数之比变小

    C. 电压表V1的示数与电流表A的示数乘积增大,灯泡变亮

    D. 当滑片滑到最右端时,电压表V2示数接近电源电压

    【答案】D

    【解析】由图可知,灯泡L与滑动变阻器R串联,电流表测电路中的电流,电压表V1测灯泡L两端的电压,电压表V2测滑动变阻器R两端的电压。

    A.当滑片P向右滑动时,滑动变阻器接入的电阻变小,电路中的总电阻变小,根据可知,当电源电压不变时,电路中的电流变大,即电流表A的示数变大,故A正确,不符合题意;

    B.电压表V2的示数与电流表A的示数之比等于滑动变阻器接入的电阻大小,由于滑片P向右滑动时,滑动变阻器接入的电阻变小,所以电压表V2的示数与电流表A的示数之比变小,故B正确,不符合题意;

    C.由于滑片P向右滑动时,滑动变阻器接入的电阻变小,根据正比分压可知,滑动变阻器R分得的电压变小,则灯泡L分得的电压变大,又由于灯丝电阻不变,所以根据可知,灯泡的功率变大,灯泡变亮,而电压表V1的示数与电流表A的示数乘积即为灯泡的功率,所以电压表V1的示数与电流表A的示数乘积增大,灯泡变亮,故C正确,不符合题意;

    D.当滑片滑到最右端时,滑动变阻器接入阻值为零,所以电压表V2的示数为零,故D错误,符合题意。故选D。

    6.(2022·湖南衡阳)喜欢学习物理的小陈,根据所学的物理知识,设计了如图所示的电路图,按照电路图连接好电路。电源电压不变,闭合开关S后,当他把滑动变阻器的滑片P由中点向右移动时,下列说法正确的是(  )

    A. 滑动变阻器的电阻变大,灯泡变暗

    B. 电流表的示数变小,灯泡亮度不变

    C. 滑动变阻器的电阻变大,它两端的电压不变

    D. 电流表的示数变大,电路中的总电阻变大

    【答案】BC

    【解析】A.由图可知,灯泡L和变阻器R并联,电流表测量干路中的电流。滑动变阻器的滑片P由中点向右移动时,变阻器连入电路的电阻变大,并联电路中各个支路的用电器互不影响,所以灯泡亮度不变,故A错误;

    BD.滑动变阻器的滑片P由中点向右移动时,变阻器连入电路的电阻变大,由电阻的并联关系可知电路的总电阻变大,由可知电路的总电流变小,即电流表的示数变小,由并联电路的特点可知灯泡的亮度不变,故B正确,D错误;

    C.滑动变阻器的滑片P由中点向右移动时,变阻器连入电路的电阻变大,并联电路中各个支路的电压都等于电源电压,变阻器两端的电压不变,故C正确。故选BC。

    7.(2022·江苏扬州)测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示,R为定值电阻,是光敏电阻,电源电压为3V。闭合开关S,无人通过时,电压表示数为2.5V,有人通过时,挡住入射到光敏电阻上的光,光敏电阻阻值变为10Ω,电压表示数变为2V,装置计数一次。下列说法正确的是(  )

    A. 有人通过,的电流变小 B. 有人通过,电路总功率变小

    C. 无人通过,R阻值为25Ω D. 无人通过,的功率为0.2W

    【答案】AB

    【解析】AC.有人通过时,电压表的示数为2V,因为电源电压为3V,所以光敏电阻两端的电压为U=3V-2V=1V

    根据串联分压可得,定值电阻R的阻值为

    无人通过时,电压表的示数为2.5V,因为电源电压为3V,所以光敏电阻两端的电压为

    U=3V-25V=0.5V

    R为定值电阻,阻值不变,所以根据串联分压可得,光敏电阻R0的阻值为

    即无人通过时,电路中的总电阻为

    当有人通过时,电路中的总电阻为

    因为电源电压不变,根据欧姆定律可得,有人通过时

    无人通过时

    所以有人通过,的电流变小,故A正确,C错误;

    B.有人通过时,电路中的电流为0.1A,无人通过时,电路中的电流为0.125A,根据电功率公式可得有人通过时,电路总功率为

    无人通过时,电路总功率为

    所以有人通过,电路总功率变小,故B正确;

    D.无人通过时,电流中的电流为0.125A,其两端电压为0.5V,根据电功率公式可得无人通过,的功率为

    故D错误。故选AB。

    8.(2022·四川内江)如图所示,电源电压保持不变,灯泡的电阻不受温度影响,当开关闭合,将滑动变阻器的滑片向右移动,下列说法正确的是(  )

    A. 电流表示数变小,电压表示数变大

    B. 电流表示数不变,电压表示数变小

    C. 电流表示数不变,电压表示数不变

    D. 电流表示数变小,电压表示数变小

    【答案】D

    【解析】由图示可知,变阻器与灯泡为串联关系,电压表测灯泡两端的电压,当滑动变阻器的滑片P向右移动时,电阻变大,总电阻变大,电源电压不变,所以电流变小,电流示数变小;灯泡的电阻不受温度影响,电流变小时,由欧姆定律可知灯泡两端的电压增小,故电压表示数减小,故ABC错误,D正确。故选D。

    9.(2022·山东临沂)如图所示电路,闭合开关后,将滑动变阻器的滑片从最右端向左移动一小段距离的过程中(  )

    A. 电流表示数变小 B. 电压表示数变小

    C. 灯泡的功率变大 D. 电路总功率变大

    【答案】D

    【解析】AD.由图可知灯与滑动变阻器并联,电流表测干路上的总电流,根据并联电路中电流的规律可知,当滑动变阻器的滑片从最右端向左移动时,电阻减小,这一条支路上的电流增大,所以干路上电流表的示数增大,根据电功率公式P=UI可知,电路的总功率增大。故D符合题意,A不符合题意;

    B.由图可知电压表测电源两端的电压,电源电压保持不变,所以电压表示数不变,故B不符合题意;

    C.根据并联电路的特点各支路独立工作互不影响可知,灯泡的电功率不变,故C不符合题意。

    故选A。

    10.(2022·陕西省)如图,电源电压不变。闭合开关,发现灯泡不亮,电流表无示数,电压表有示数且等于电源电压。排除故障后,滑动变阻器的滑片P向左移动,下列分析正确的是(  )

    A. 灯泡不亮是因为滑动变阻器阻值过大

    B. 灯泡不亮是因为灯泡短路

    C. 排除故障后,滑片P向左移动,灯泡变暗

    D. 排除故障后,滑片P向左移动,电流表和电压表示数均变大

    【答案】D

    【解析】AB.灯泡不亮且电流表无示数,电压表等于电源电压,所以电路中的故障类型是断路,故AB错误;

    CD.由图可知,滑片向左移动,滑动变阻器接入电路中的阻值变小,电路中的总电阻变小,根据欧姆定律可知,电路中的电流变大,电流表示数变大,灯泡变亮;根据串联电路分压规律可知,小灯泡两端电压变大,电压表示数变大,故C错误,D正确。故选D。

    11.2022·安徽省如图所示的电路中,电源电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由B端向A端移动的过程中(  )

    A. 电流表的示数变大, 电压表的示数变大

    B. 电流表的示数变小, 电压表的示数变小

    C. 电流表的示数变小, 电压表的示数变大

    D. 电流表的示数变大, 电压表的示数变小

    【答案】D

    【解析】由图可知,开关闭合,定值电阻R和滑动变阻器串联,电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中,滑动变阻器连入电路的阻值变小,根据串联电路电阻特点可知,电路的总电阻变小,电源电压不变,由欧姆定律可知,通过电路的电流变大,即电流表示数变大;

    根据串联分压原理可知,滑动变阻器所分电压变小,电压表示数会变小,故D符合题意,ABC不符合题意。故选D。

    二、填空题

    12.2022·江西省如图所示,电源电压不变。当开关S1断开时,电压表的示数______,电流表的示数______。(均选填“变大”“变小”或“不变”)

    【答案】①不变②变小

    【解析】开关都闭合时,两灯泡并联,电流表测干路电流,电压表测电源电压。

    [1]当S1断开时,由于电源电压不变,所以电压表示数不变。

    [2]两开关都闭合时,电流表示数为I=I1+I2。由于并联电路互不影响,所以当S1断开时,通过L2的电流I2不变,通过L1的电流I1变为0,所以电流表示数等于I′=I2,故电流表示数变小。
