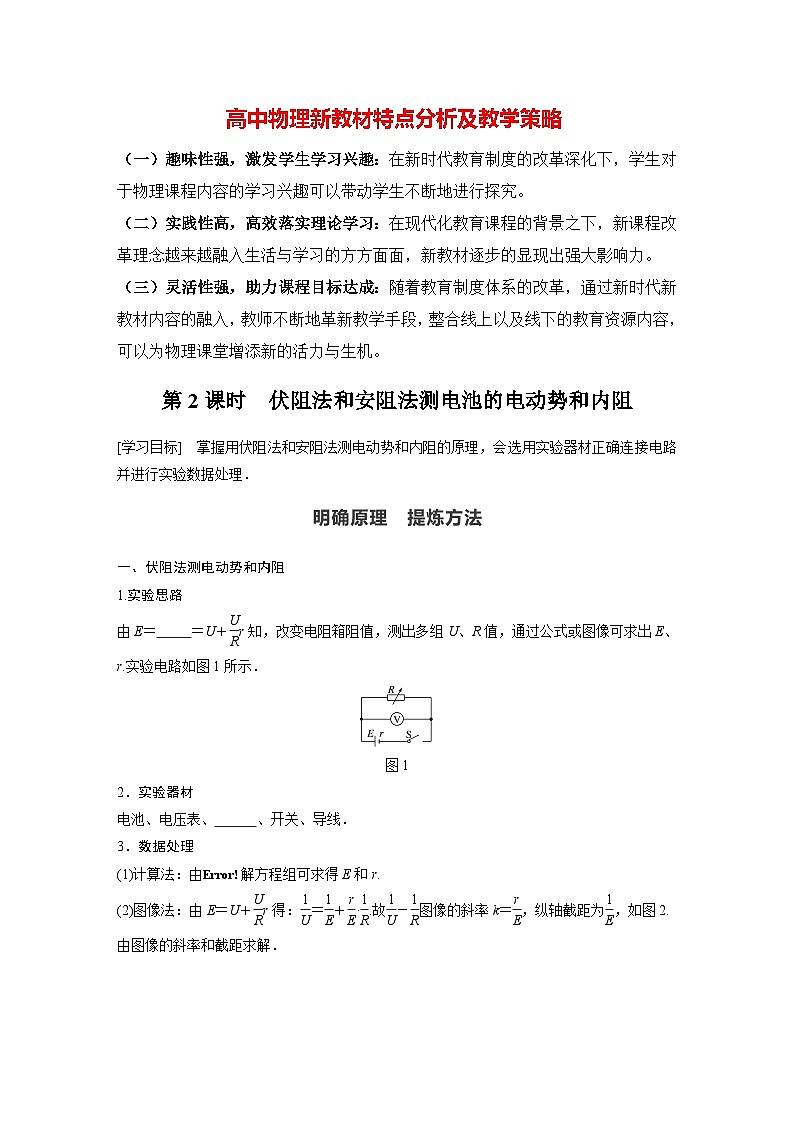

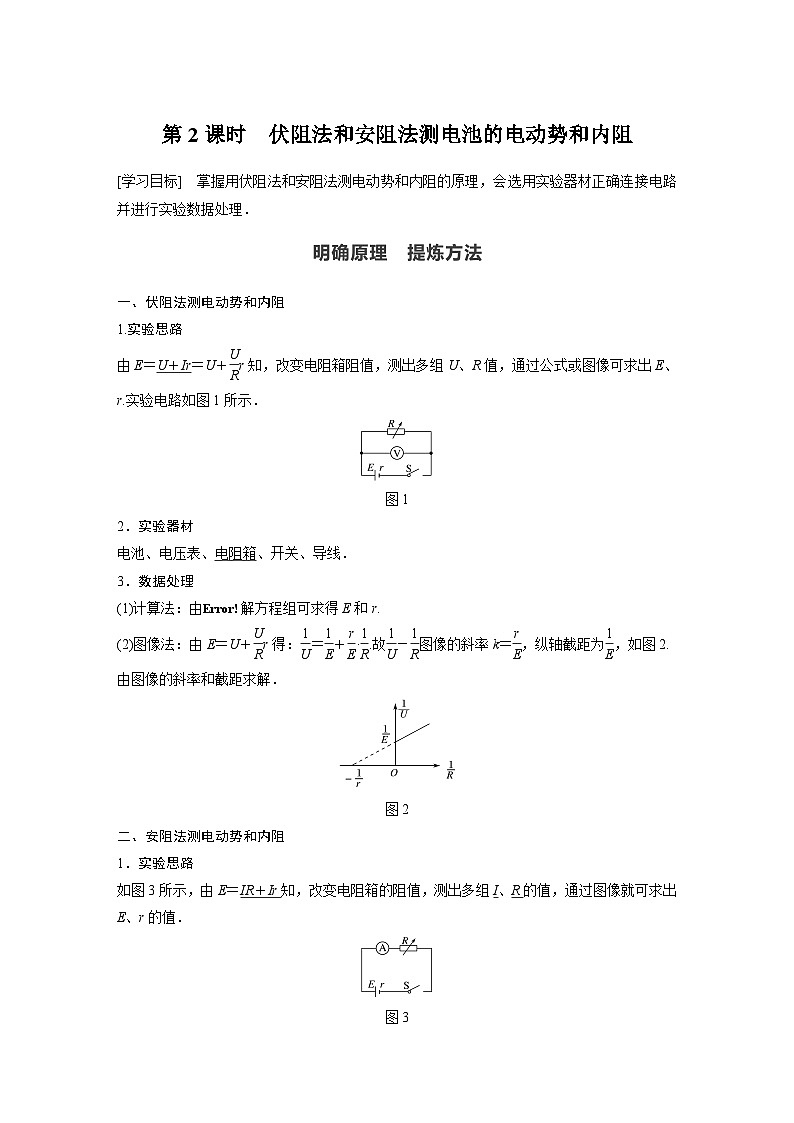

高中物理新教材同步必修第三册课件+讲义 第12章 12.3 第2课时 伏阻法和安阻法测电池的电动势和内阻
展开第2课时 伏阻法和安阻法测电池的电动势和内阻
[学习目标] 掌握用伏阻法和安阻法测电动势和内阻的原理,会选用实验器材正确连接电路并进行实验数据处理.
一、伏阻法测电动势和内阻
1.实验思路
由E=U+Ir=U+r知,改变电阻箱阻值,测出多组U、R值,通过公式或图像可求出E、r.实验电路如图1所示.
图1
2.实验器材
电池、电压表、电阻箱、开关、导线.
3.数据处理
(1)计算法:由解方程组可求得E和r.
(2)图像法:由E=U+r得:=+·.故-图像的斜率k=,纵轴截距为,如图2.
由图像的斜率和截距求解.
图2

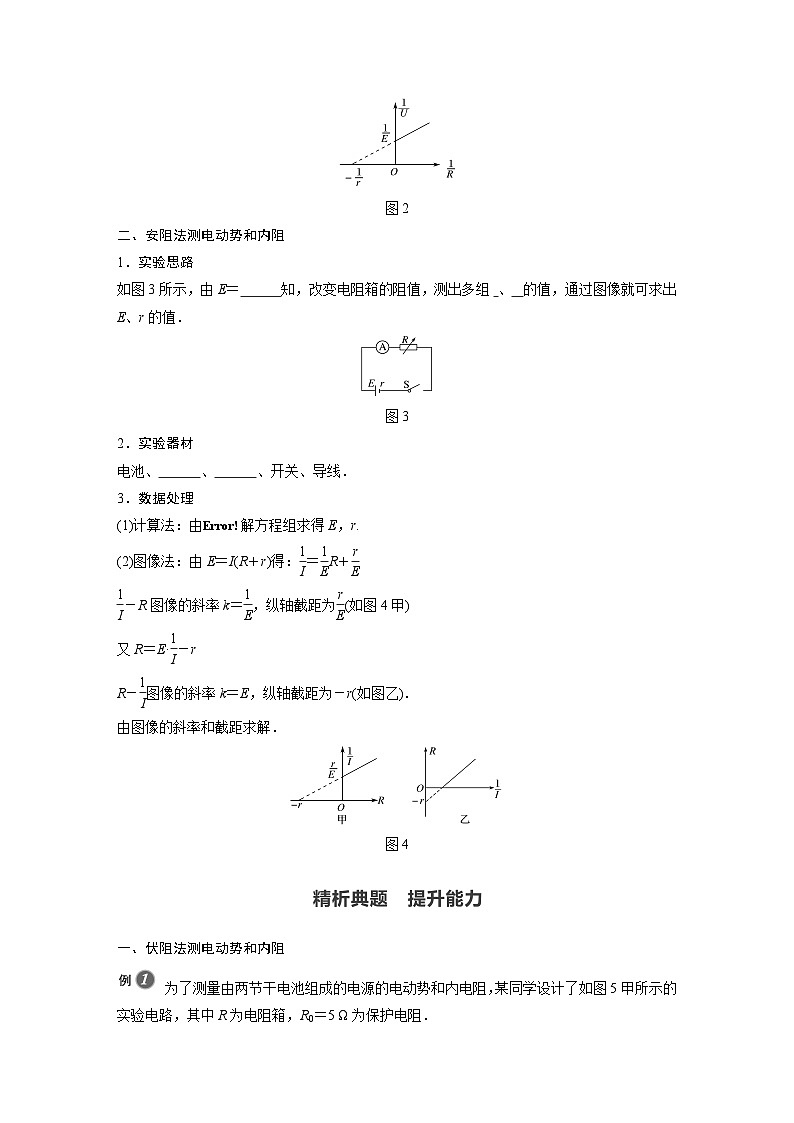

二、安阻法测电动势和内阻
1.实验思路
如图3所示,由E=IR+Ir知,改变电阻箱的阻值,测出多组I、R的值,通过图像就可求出E、r的值.
图3
2.实验器材
电池、电流表、电阻箱、开关、导线.
3.数据处理
(1)计算法:由解方程组求得E,r.
(2)图像法:由E=I(R+r)得:=R+
-R图像的斜率k=,纵轴截距为(如图4甲)
又R=E·-r
R-图像的斜率k=E,纵轴截距为-r(如图乙).
由图像的斜率和截距求解.
图4

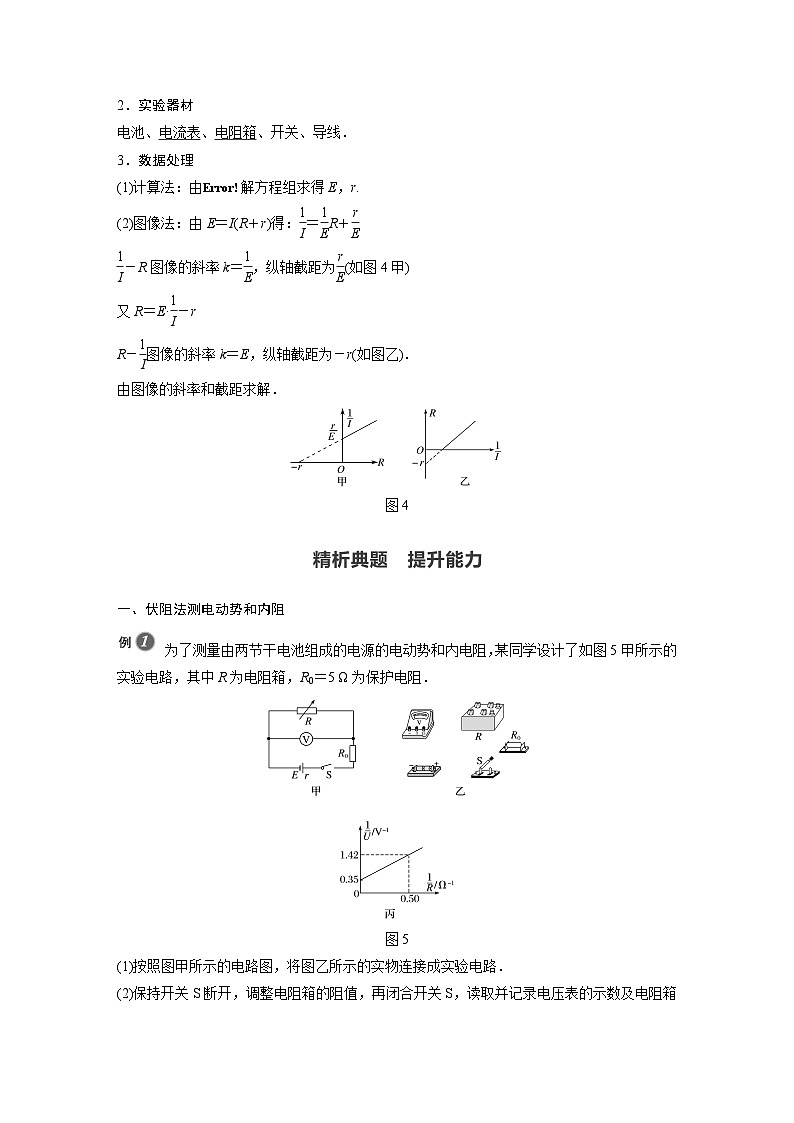

一、伏阻法测电动势和内阻
为了测量由两节干电池组成的电源的电动势和内电阻,某同学设计了如图5甲所示的实验电路,其中R为电阻箱,R0=5 Ω为保护电阻.
图5
(1)按照图甲所示的电路图,将图乙所示的实物连接成实验电路.

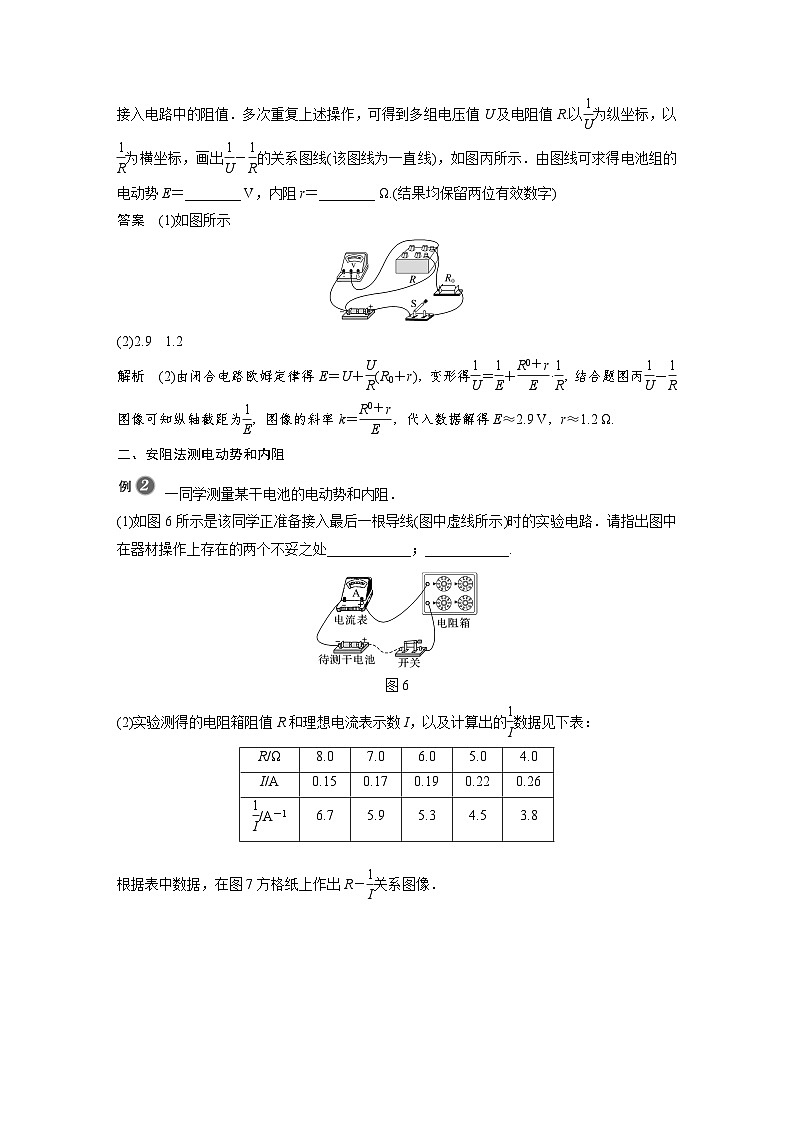

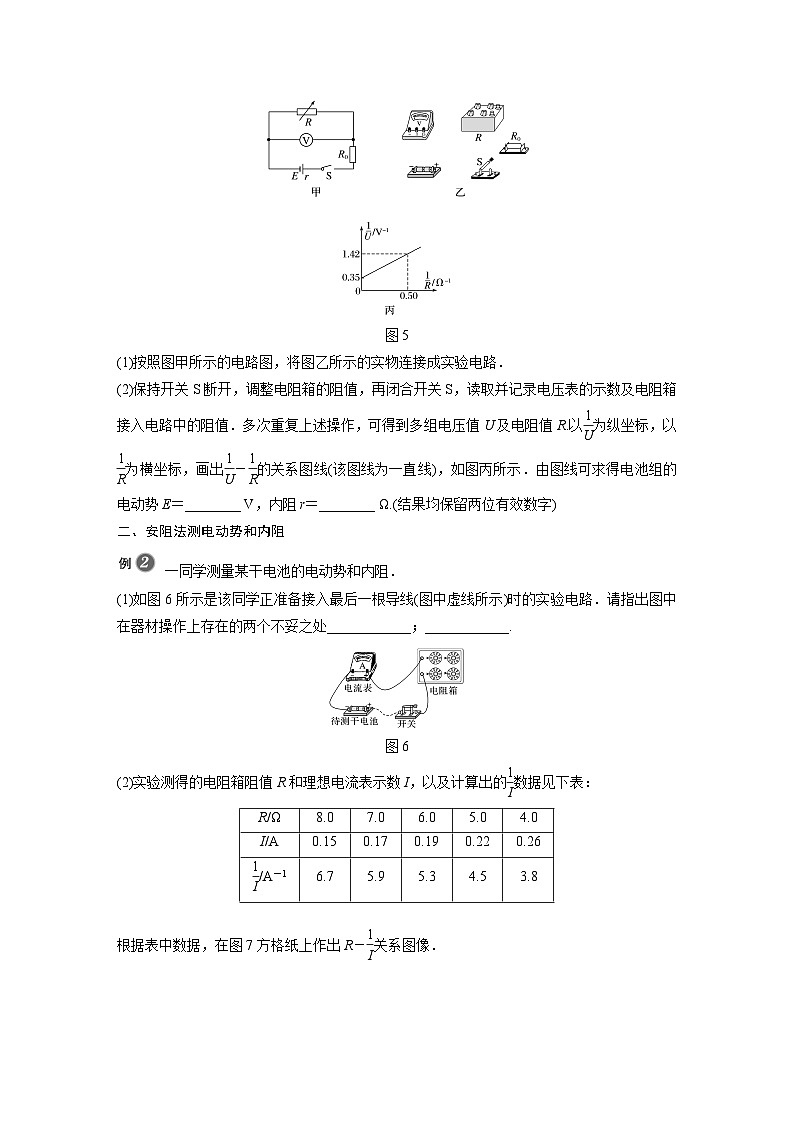

(2)保持开关S断开,调整电阻箱的阻值,再闭合开关S,读取并记录电压表的示数及电阻箱接入电路中的阻值.多次重复上述操作,可得到多组电压值U及电阻值R.以为纵坐标,以为横坐标,画出-的关系图线(该图线为一直线),如图丙所示.由图线可求得电池组的电动势E=________ V,内阻r=________ Ω.(结果均保留两位有效数字)
答案 (1)如图所示
(2)2.9 1.2
解析 (2)由闭合电路欧姆定律得E=U+(R0+r),变形得=+·,结合题图丙-图像可知纵轴截距为,图像的斜率k=,代入数据解得E≈2.9 V,r≈1.2 Ω.
二、安阻法测电动势和内阻
一同学测量某干电池的电动势和内阻.
(1)如图6所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路.请指出图中在器材操作上存在的两个不妥之处____________;____________.
图6
(2)实验测得的电阻箱阻值R和理想电流表示数I,以及计算出的数据见下表:
R/Ω | 8.0 | 7.0 | 6.0 | 5.0 | 4.0 |
I/A | 0.15 | 0.17 | 0.19 | 0.22 | 0.26 |
/A-1 | 6.7 | 5.9 | 5.3 | 4.5 | 3.8 |
根据表中数据,在图7方格纸上作出R-关系图像.
图7
由图像可计算出该干电池的电动势为________V(结果保留三位有效数字);内阻为________Ω(结果保留两位有效数字).
答案 (1)开关未断开 电阻箱阻值为零
(2)见解析图 1.37(1.34~1.40均可) 1.2(1.0~1.4均可)
解析 (1)在电学实验中,连接电路时应将开关断开,电阻箱的阻值调为最大,确保实验仪器、仪表的安全.
(2)根据闭合电路欧姆定律得
E=I(R+r)
即R=-r=E·-r,
即R-图像为直线.
描点连线后图像如图所示.
根据图像可知r=1.2 Ω.
图像的斜率为电动势E,
在R-图像上取两点(1.2,0.40)、(5,5.60)
则E= V≈1.37 V.
针对训练 某学习小组设计了如图8甲所示的电路测量电源电动势E和内阻r.实验器材有:待测电源,电流表A(量程为0.6 A,内阻不计),电阻箱R,开关S,导线若干.闭合S,多次调节电阻箱,读出多组电阻箱示数R和对应电流I,由测得的数据绘出了如图乙所示的-R图线,则电源电动势E=______ V,内阻r=________Ω.(结果均保留两位有效数字)
图8
答案 1.5 3.0
1.为了测出电源的电动势和内阻,除待测电源和开关、导线以外,配合下列哪组仪器,不能达到实验目的( )
A.一个电流表和一个电阻箱
B.一个电压表、一个电流表和一个滑动变阻器
C.一个电压表和一个电阻箱
D.一个电流表和一个滑动变阻器
答案 D
解析 根据E=I(R+r),由电流表测出电流,用电阻箱读出外电阻的阻值,可以求出E、r,A正确;根据E=U+Ir,由电流表测出电流,由电压表测出电压,可以求出E、r,B正确;根据E=U+,由电压表测出电压,用电阻箱读出外电阻的阻值,可以求出E、r,C正确;因为滑动变阻器不能读出电阻的数值,所以只有一个电流表和一个滑动变阻器,不能测出电源的电动势和内阻,D错误.
2.某物理兴趣小组的同学利用实验探究电池的电动势和内阻,实验的主要操作如下:
(1)先用电压表直接接在电池两极粗测电池的电动势,这样测出的电动势比真实值________(填“偏大”或“偏小”);
(2)再按图1甲接好电路进行实验,记下电阻箱和电压表对应的一系列读数R、U,并计算得下表所列数据;
/(V-1) | 0.80 | 1.07 | 1.30 | 1.47 | 1.80 | 2.27 |
/(Ω-1) | 0.2 | 0.5 | 0.8 | 1.0 | 1.5 | 2.0 |
图1
(3)在图乙坐标纸上画出-图像;
(4)根据图乙中所画的图像可算出电池的电动势为________ V,电池的内阻为________ Ω.(结果均保留三位有效数字)
答案 (1)偏小 (3)见解析图 (4)1.67(1.55~1.75均对) 1.40(1.32~1.48均对)
解析 (1)用电压表直接接在电源两端所测的电动势,实际上测量的是路端电压,故测量值偏小.
(3)如图所示.
(4)由闭合电路欧姆定律得E=U+r,得=+·,因此图线的纵轴截距表示电动势的倒数=0.60,得E≈1.67 V,图线的斜率k==,将=0.60代入得r≈1.40 Ω.
3.要测量一电源的电动势E(小于3 V)和内阻r(约1 Ω),现有下列器材:理想电压表(3 V和15 V两个量程)、电阻箱R(0~999.9 Ω)、定值电阻R0=3 Ω、开关和导线.某同学根据所给器材设计如图2甲的实验电路:
图2
(1)电路中定值电阻R0的作用是_____________________________________________
________________________________________________________________________.
(2)请根据图甲电路,在图乙中用笔画线代替导线连接电路.
(3)该同学调节电阻箱阻值R,读出对应的电压表示数U,得到两组数据:R1=2 Ω时,U1=2.37 V,R2=4 Ω时,U2=2.51 V.由这两组数据可求得电源的电动势E=______V,内阻r=______Ω.(结果均保留三位有效数字)
答案 (1)保护电源,防止短路 (2)见解析图
(3)2.94 1.21
解析 (1)若无R0存在,当R调节到阻值为0时,外电路短路,有烧坏电源的危险,故R0的作用是保护电源,防止短路;
(2)如图所示,注意电压表量程选择,开关置于干路.
(3)根据闭合电路欧姆定律,当电阻箱读数为R1=2 Ω时E=U1+r
当电阻箱读数为R2=4 Ω时E=U2+r
联立以上两式得E≈2.94 V,r≈1.21 Ω.
4.某同学利用电压表和电阻箱测定一节干电池的电动势和内阻,使用的器材还包括定值电阻(R0=5 Ω)一个,开关两个,导线若干,实验原理图如图3(a).
图3
(1)在图(b)的实物图中,已正确连接了部分电路,请完成余下电路的连接.
(2)请完成下列主要实验步骤:
①检查并调节电压表指针指零;调节电阻箱,示数如图(c)所示,读得电阻值是________;
②将开关S1闭合,开关S2断开,电压表的示数是1.49 V;
③将开关S2______,电压表的示数是1.16 V;断开开关S1.
(3)使用测得的数据,计算出干电池的电动势是______,内阻是________(计算结果保留小数点后两位).
答案 (1)如图所示 (2)①20 Ω ③闭合 (3)1.49 V 0.69 Ω
解析 (2)由题图(c)读得电阻箱阻值为R=20 Ω;将S1闭合,S2断开,电压表示数为电源电动势E=1.49 V,将S2再闭合,电压表示数为电阻箱R两端电压.
(3)将电压表视为理想电表,则干路电流I== A=0.058 A.
因为I=,
所以r=-R0-R≈0.69 Ω.
5.现有一特殊电池,它的电动势E约为9 V,内阻r约为40 Ω,已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻,某同学利用如图4甲所示的电路进行实验,图中电流表的内阻RA为5 Ω,R为电阻箱,阻值范围为0~999.9 Ω,R0为定值电阻,对电路起保护作用.
图4
(1)实验室备有的定值电阻R0有以下几种规格,本实验选用哪一种规格的定值电阻最好________.
A.10 Ω B.50 Ω
C.150 Ω D.500 Ω
(2)该同学接入符合要求的R0后,闭合开关S,调整电阻箱的阻值,读取电流表的示数,记录多组数据,作出了图乙所示的图线,则根据该同学作出的图线可求得该电池的电动势E=________ V,内阻r=________ Ω.
答案 (1)C (2)10 45
解析 (1)把电阻箱的阻值调为零,则电路中的电流最大Imax=,
代入数据得R0=135 Ω
对比备选选项,C符合要求.
(2)根据闭合电路欧姆定律I=得
=(R0+R+RA+r)
在图线上取两个点,读出两组、(R+R0)数据,
代入方程解得E=10 V,r=45 Ω.
6.某同学设计如图5所示电路用来测量电源的电动势和内阻,其中电流表内阻为RA,量程为0~0.6 A.
图5
(1)实验前,应先将电阻箱电阻调到________(填“最大值”“最小值”或“任意值”).
(2)改变电阻箱的阻值R,分别测出通过电流表的电流I.下列两组R的取值方案中,比较合理的方案是________(填“1”或“2”).
方案 编号 | 电阻箱的阻值R/Ω | ||||
1 | 400.0 | 350.0 | 300.0 | 350.0 | 200.0 |
2 | 35.0 | 30.0 | 25.0 | 20.0 | 15.0 |
(3)根据实验数据描点,绘出的-R图像是一条直线.若直线的斜率为k,在坐标轴上的截距为b,则该电源的电动势E=________,内阻r=________(用k、b和RA表示).
答案 (1)最大值 (2)2 (3) -RA
解析 (1)为保护电流表,实验前应将电阻箱的电阻调到最大值.
(2)实验时,若电阻箱的阻值太大,电流很小,实验误差大,所以比较合理的是方案2.
(3)由闭合电路欧姆定律有
E=I(r+RA+R),整理得=R+,
所以k=,b=,解得E=,r=-RA.
