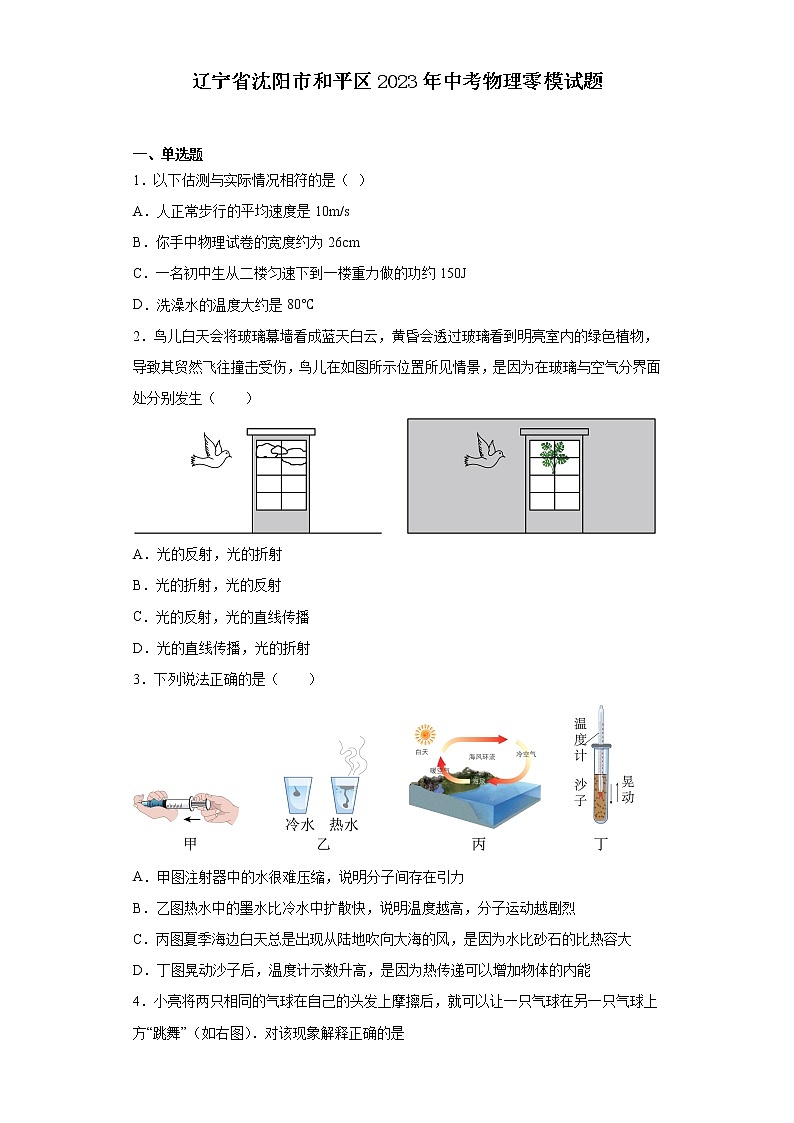

辽宁省沈阳市和平区2023年中考物理零模试题

一、单选题
1．以下估测与实际情况相符的是（  ）
A．人正常步行的平均速度是10m/s
B．你手中物理试卷的宽度约为26cm
C．一名初中生从二楼匀速下到一楼重力做的功约150J
D．洗澡水的温度大约是80℃
2．鸟儿白天会将玻璃幕墙看成蓝天白云，黄昏会透过玻璃看到明亮室内的绿色植物，导致其贸然飞往撞击受伤，鸟儿在如图所示位置所见情景，是因为在玻璃与空气分界面处分别发生（　　）

A．光的反射，光的折射
B．光的折射，光的反射
C．光的反射，光的直线传播
D．光的直线传播，光的折射
3．下列说法正确的是（　　）

A．甲图注射器中的水很难压缩，说明分子间存在引力
B．乙图热水中的墨水比冷水中扩散快，说明温度越高，分子运动越剧烈
C．丙图夏季海边白天总是出现从陆地吹向大海的风，是因为水比砂石的比热容大
D．丁图晃动沙子后，温度计示数升高，是因为热传递可以增加物体的内能

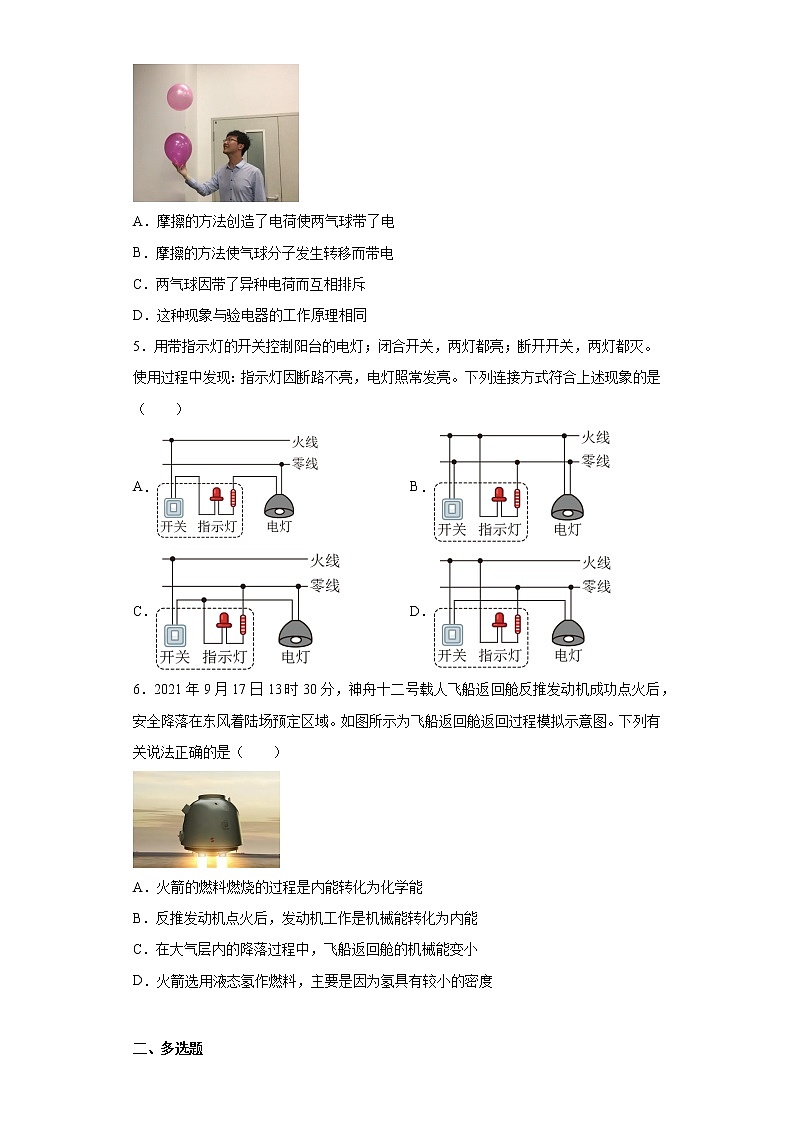

4．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是

A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
5．用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）
A． B．
C． D．
6．2021年9月17日13时30分，神舟十二号载人飞船返回舱反推发动机成功点火后，安全降落在东风着陆场预定区域。如图所示为飞船返回舱返回过程模拟示意图。下列有关说法正确的是（　　）

A．火箭的燃料燃烧的过程是内能转化为化学能
B．反推发动机点火后，发动机工作是机械能转化为内能
C．在大气层内的降落过程中，飞船返回舱的机械能变小
D．火箭选用液态氢作燃料，主要是因为氢具有较小的密度

二、多选题

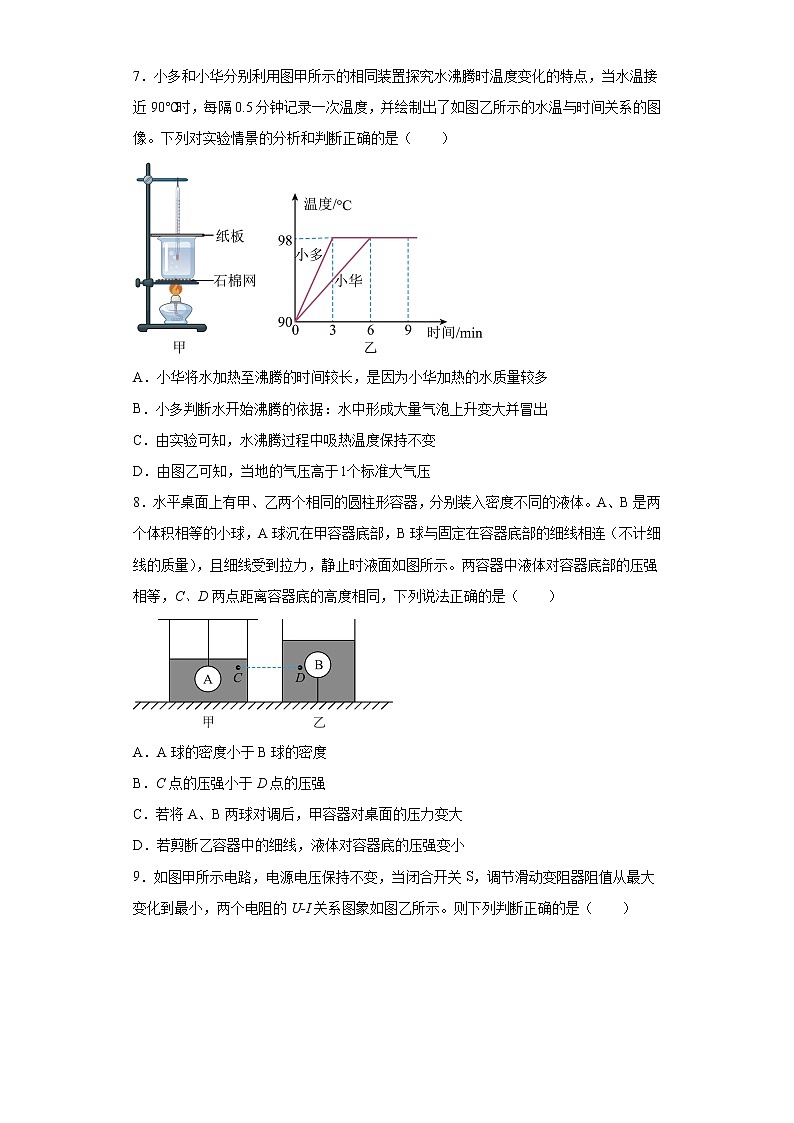

7．小多和小华分别利用图甲所示的相同装置探究水沸腾时温度变化的特点，当水温接近90℃时，每隔0.5分钟记录一次温度，并绘制出了如图乙所示的水温与时间关系的图像。下列对实验情景的分析和判断正确的是（　　）

A．小华将水加热至沸腾的时间较长，是因为小华加热的水质量较多
B．小多判断水开始沸腾的依据：水中形成大量气泡上升变大并冒出
C．由实验可知，水沸腾过程中吸热温度保持不变
D．由图乙可知，当地的气压高于个标准大气压
8．水平桌面上有甲、乙两个相同的圆柱形容器，分别装入密度不同的液体。A、B是两个体积相等的小球，A球沉在甲容器底部，B球与固定在容器底部的细线相连（不计细线的质量），且细线受到拉力，静止时液面如图所示。两容器中液体对容器底部的压强相等，C、D两点距离容器底的高度相同，下列说法正确的是（　　）

A．A球的密度小于B球的密度
B．C点的压强小于D点的压强
C．若将A、B两球对调后，甲容器对桌面的压力变大
D．若剪断乙容器中的细线，液体对容器底的压强变小
9．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U-I关系图象如图乙所示。则下列判断正确的是（　　）

A．电源电压为6V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～20Ω
D．变阻器滑片在中点时，电路消耗的总功率为1.8W

三、填空题
10．如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，磁铁随手臂的摆动在管内往复运动，线圈中便会产生电流，这是利用了 ___________原理。手环中记录的运动数据还可通过 ___________无线传送到手机上，与好友分享。

11．如图所示，在试管中加入少量水，用嘴对着试管口吹气，使其发出声音．声音是由管内空气柱________产生，通过空气传入人耳的，增加试管内的水量，会使声音的_______发生改变．

12．2022年卡塔尔世界杯是首次在北半球冬季举行的世界杯足球赛。如图所示为比赛进球时，足球与球网接触的情景。其中，足球运动速度变小，说明力能使物体的 ______ 发生改变。运动员踢球时感到脚疼，说明了力的作用是 ______ 的。

13．爱动脑筋的小多用手机和透镜自制简易投影仪，它能将手机上的画面放大投射到白墙上。制作简易投影仪的透镜，可以用制作______（选填“近视”或“远视”）镜的镜片；该投影仪在使用的过程中，为了能够使像更清楚，镜头要朝向______的环境放映（选填“较亮”或“较暗”）；要让墙上的像变大，应该适当 ______手机与镜头的距离（选填“增大”或“减小”）。
14．在探究“杠杆平衡条件”时，小多把右边的钩码换成弹簧测力计，使杠杆从水平位置匀速缓慢转过一定角度，如图所示，此过程中弹簧测力计始终沿竖直方向拉动，则拉力的力臂______（选填“变大”、“变小”或“不变”），拉力的大小______（选填“变大”、“变小”或“不变”）。当杠杆被拉到如图所示的位置静止时，杠杆______平衡状态。（选填“处于”或“不处于”）

15．春节期间，电影《流浪地球2》的热映，在中国掀起片科幻热潮。故事讲述了“太阳危机”即将来袭，人类将面临灾难与生命存续的双重挑战。太阳作为地球的能量之源，其内部发生的 ______ 时刻释放出巨大的能量（选填“核聚变”或“核裂变”）；太阳能属于 ______ 能源。（选填“可再生”或“不可再生”）
16．我国首架拥有完全自主知识产权的大型客机C919在上海浦东机场成功起飞。飞机装有无锡某企业生产的3D打印金属钛零件，3D打印技术就是在高能激光的作用下金属钛粉末会 ______ （填物态变化名称）成液态；在此物态变化过程中，金属温度 _______（选填“升高”、“降低”或“不变”），此过程中金属的内能 ______ 。（选填“增大”、“减小”或“不变”）
17．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，开关S跳至b触点位置时，热水器进入 ______ 状态。

18．请阅读下面的文章并回答相关问题：
新交通试验系统试运行
某市新交通全线订造了16列新型列车，该列车是目前国际最先进的第三代100%低地板现代有轨电客车，采用3节模块通过铰接装置编组，载客量为396人，每列列车长约35米，列车的部分参数如表所示。
新交通设计速度为80km/h，运营速度约为40km/h～60km/h。该新交通首通段搭载了位参观者以最低的运营速度开展线上调试模式，经测试具备初期运营条件，目前已正式运营。
项目
参数
单模块质量
2500kg
列车总质量
8200kg
单块侧面玻璃尺寸
800mm×500mm
轮胎与轨道接触总面积
0.05m2

（1）列车车头的挡风玻璃设计成较为倾斜的形状，是为了使车内物体在挡风玻璃上成的像在司机视线的 ______ （选填“上方”、“下方”或“正前方”）；
（2）在进行调试过程中，若每位搭载参观者的重力均为600N，在列车静止在平直轨道上时，则轨道对列车的支持力为 _______N（g取10N/kg）。列车在匀速转弯过程中 ______ （选填“是”或“不是”）处于平衡状态；
（3）在列车窗户旁配备了安全锤，在紧急情况下可作为破窗逃生工具。安全锤的锤头设计得较为尖锐，其目的是 ______ ，以便更容易破窗。抓手处有条纹，这是为了通过 ______ 来增大摩擦；
（4）在候车时，人们务必要站立在安全线以外，因为高速进站的列车周围空气的流速大，压强 ______ ，如果人离得太近，会在人体前后形成强大的压强差，将人推向列车发生危险。

四、实验题
19．在探究“阻力对物体运动的影响”的实验中。小多设计了以下实验：让小车从斜面的顶端静止滑下，观察小车在不同表面滑动的距离。

（1）每次实验时都让小车由静止开始从斜面顶端滑下，目的是 ______ ；
（2）如图的甲、乙、丙三个图是实验时用传感器和示波器记录并反映的小车在斜面和三种不同的水平表面的“速度路程”图像。在图丁中，小车仍从同一斜面顶端静止释放，假设水平面上阻力为零，画出小车在斜面和水平表面的“速度路程”图像；______
（3）实验发现小车在木板表面运动的距离最长，在毛巾表面运动的距离最短。在两种情况下，小车的惯性是 ______ 的（选填“一样”或“不一样”）。
20．实验课上，同学们自制了一个研究不同光学元件成像情况的组合件，如图甲所示。“插槽”可插入不同光学元件，“内筒”“外筒”之间可左右做横向移动，外筒上的“半透明薄膜”可作光屏。图乙中的光学元件分别是①凸透镜②茶色玻璃板③钻有小孔的遮光板，点燃蜡烛进行实验。

（1）如图甲所示，在插槽中插入某光学元件后，同学们在A处观察，左右移动内筒，像的大小与物相同且不变，说明插入的是 ______ ；（填写元件序号）
（2）如图甲所示，在插槽位置插入光学元件①，恰能在半透明薄膜上看到烛焰清晰的像，该像是 ______ （选填“放大”或“缩小”）的像，该成像原理在生活中的应用有 ______ ；
（3）当插入某光学元件后，B处的同学们在薄膜上看到了清晰的像，该像是 ______ （选填“正立”或“倒立”）的，该同学插入的是图乙所示光学元件中的 ______ 。（填入合适的元件序号）
21．小多在沙滩上捡到一小块鹅卵石，想用学过的浮力知识测量它的密度，于是把它拿到了实验室。

（1）他设计了用弹簧测力计、烧杯、水、细线测量的方案如下：
a.用细线将鹅卵石系在弹簧测力计下，测出鹅卵石的重力，记为G。
b.在烧杯内装入适量水，并用弹簧测力计提着鹅卵石，使它浸没在水中，记下弹簧测力计的示数F。
c.鹅卵石密度的表达式为ρ石=______（用G、F和ρ水表示）。
（2）在用弹簧测力计实际测量鹅卵石的重力时，出现了如图甲所示的现象，这使得他放弃了这个方案。他放弃的原因是： ______ 。
（3）他在老师指导下重新设计了用天平及砝码、烧杯、水、细线测量鹅卵石密度的方案，并进行了测量：
a.将天平放在水平台上，把游码放到标尺左端的零刻线处，当指针静止时如图乙所示，此时应将平衡螺母向______（选填“左”或“右”）调节，直到横梁平衡。
b.用天平测量鹅卵石的质量，天平平衡时，砝码质量和游码位置如图丙所示，则鹅卵石的质量为______。
c.在烧杯内装入适量的水，用天平测量烧杯和水的总质量为60g。
d.如图丁所示，使烧杯仍在天平左盘，用细线系着鹅卵石，并使其悬在烧杯里的水中，当天平平衡时，天平的示数为66.8g。则鹅卵石的体积为______cm3，鹅卵石的密度______g/cm3。（结果保留一位小数，ρ水=1.0×103 kg/m3）
22．在复习电学知识时，小多在实验室又做了“测量小灯泡电功率”的实验。实验中，所用的电源电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在实验中，小多按图甲所示的电路图正确连接了电路。实物中少了一根导线。请用笔画线代替导线补上，将图乙中的实物电路连接完整；______
（2）闭合开关后，发现小灯泡不发光，电流表几乎没有示数，电压表有示数且接近电源电压，其故障是 ______ 。
（3）改正故障，闭合开关，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡的额定功率为 ______ W；
（4）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丁所示的小灯泡的U-I图象。由图象可知：实验过程中当电流逐渐增大时，小灯泡的电阻是逐渐变大的，同时滑动变阻器接入的电阻是逐渐变小的，则小灯泡的电阻变化量ΔRL______（选填“大于”、“小于”或“等于”）滑动变阻器电阻的变化ΔR。
23．如图所示，在A、B、C三套实验装置中，酒精灯、石棉网、烧杯、温度计、铁架台的规格分别相同，在三个烧杯中所装液体的质量都相等。请回答下列问题：

（1）为了做“探究不同物质的吸热能力与物质种类的关系”实验，除了图中所给的实验器材之外，还需要补充的一个测量仪器是___________。
（2）___________两套实验装置可以做“探究不同物质的吸热能力与物质种类的关系”。
（3）如图所示，是根据实验数据所绘制的图像，其中_________（选填“a”或“b”是水的温度随时间变化的图像。在此实验中，若使初温相同、质量相等的两杯液体吸收相等的热量，两杯液体所能达到的温度___________（选填“相同”或“不同”）。

五、计算题
24．如图是工人利用滑轮组提升重为810N物体的示意图，某段过程中物体匀速上升的速度为0.1m/s，工人拉力F的功率为90W，物体上升10s拉力F克服滑轮组的摩擦做的功是60J，不计绳重．求：

（1）工人拉绳子的速度；
（2）滑轮组的机械效率；
（3）滑轮组中的动滑轮的重力．
25．如图所示，电源电压恒定，R1=30Ω，R2=60Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A。求：
（1）电源电压以及R1的实际功率；
（2）当开关S3断开，S1、S2都闭合时电流表的示数及通电1min R1产生的热量。


参考答案：
1．B
【详解】A．人正常步行的平均速度是1.2m/s，故A不符合题意；
B．物理试卷的宽度约为26cm，故B符合题意；
C．一名初中生从二楼匀速下到一楼重力做的功约

故C不符合题意；
D．洗澡水的温度大约是40℃左右，略高于人体体温，D不符合题意。
故选B。
2．A
【详解】鸟儿白天将玻璃幕墙看成蓝天白云，相当于平面镜成像，是光的反射现象；黄昏透过玻璃看到明亮室内的绿色植物，植物反射光透过玻璃，是光的折射现象，故A符合题意，BCD不符合题意。
故选A。
3．B
【详解】A．注射器中的水之所以很难压缩，是因为分子间存在斥力，故A错误；
B．不同的物质，在相互接触时彼此进入对方的现象是扩散现象，扩散的快慢跟温度有关，温度越高，扩散越快，滴入热水中的墨水比滴入冷水中的墨水扩散得快，说明温度越高，分子运动越剧烈，故B正确；
C．海水的比热容大于砂石的比热容，白天吸收了相同的热量后，陆地上方空气升高的温度比海洋上空空气的温度升高的多，所以，陆地上方空气受热膨胀，密度变小而上升，海洋上方的空气过来补充，所以风从海洋吹向陆地，故C错误；
D．晃动试管中的沙子后，温度计示数升高，是沙子通过做功的方式增大了内能，故D错误。
故选B。
4．D
【详解】AB．摩擦的方法使头发与气球里的电子发生转移，从而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误；
CD．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C错误；D正确。
5．C
【详解】A．指示灯因断路不亮，电灯照常发亮，说明指示灯和电灯是独立工作的，指示灯和电灯是并联的，故A不符合题意；
B．若开关闭合，火线与零线不经用电器直接连接，将出现短路，故B不符合题意；
C．开关可以控制指示灯，也可以控制电灯，当指示灯坏了时，灯泡仍然可以独立工作，还满足闭合开关，两灯都亮，断开开关，两灯都灭，故C符合题意；
D．开关只能控制电灯，不能控制指示灯，不满足闭合开关，两灯都亮，断开开关，两灯都灭，故D不符合题意。
故选C。
6．C
【详解】A．燃料燃烧是化学变化，火箭的燃料燃烧的过程是将化学能转化为内能，故A错误；
B．反推发动机点火后，燃料燃烧获得内能，发动机将内能转化为机械能，故B错误；
C．在大气层内的降落过程中，由于火箭与空气摩擦做功，机械能转化成内能，机械能变小，故C正确；
D．火箭的发动机选用液态氢作燃料，主要是因为氢具有较大的热值，去其它燃料相比，完全燃烧相同质量的氢可以释放出更多的热量，故D错误。
故选C。
7．ABC
【详解】A．同一地区水的沸点相同，初温相同，但小华加热时间更长，说明是水的质量不同导致的，故A正确；
B．当水达到沸点时，水中也会形成大量气泡上升变大并冒出，故B正确；
C．由图乙可知水沸腾时，温度不再变化，但是需要继续吸热，故C正确；
D．此时水的沸点为98℃，标准大气压下水的沸点为100℃，液体沸点随气压的升高而升高，所以当地的大气压低于个标准大气压，故D错误。
故选ABC。
8．BD
【详解】A．由图可知，甲容器中液体的深度要小于乙容器中液体的深度，液体对容器底部的压强相等，根据p=ρgh可知，甲容器内液体的密度大于乙容器内液体的密度；A球沉在甲容器底部，A的密度大于甲容器中液体的密度；B球与固定在容器底部的细线相连（不计细线的质量），且细线受到拉力，如果剪断细线，B上浮至漂浮状态，B的密度小于乙容器中液体的密度，由此可知，A的密度大于B的密度，故A错误；
B．液体对容器底部的压强相等，甲容器中液体的密度大于乙容器中液体的密度，C、D点到容器底部的高度相同，根据p=ρgh可知，pC下>pD下；两容器中的液体对容器底的压强相等，即
pC上+pC下=pD上+pD下
则
pC上 所以C点的压强小于D点的压强，故B正确；
C．由于两个球的体积相等，A的密度大于B的密度，由m=ρV可知，A的质量大于B，将A、B两球对调后，甲中液体质量不变，球的质量减小，总质量减小，由G=mg可知，甲容器的总重力减小，容器对水平桌面的压力等于总重力，故甲容器对桌面的压力变小；故C错误；
D．若剪断乙容器中的细线，小球将会上浮至漂浮状态，小球排开的液体的体积变小，所以乙容器中的液面会下降，根据p=ρgh可知，液体对容器底的压强变小，故D正确。
故选BD。
9．ACD
【详解】A． 由图象可知，电路中的最小电流，两端的电压，两端的电压,因串联电路中总电压等于各分电压之和，所以电源电压

故A正确；
B．由可得，定值电阻的阻值

故B错误；
C．滑动变阻器的最大阻值

即滑动变阻器的阻值变化范围为，故C正确；
D．因串联电路中总电阻等于各分电阻之和，所以，变阻器滑片在中点时，电路消耗的总功率

故D正确。
故选ACD。
10． 电磁感应 电磁波
【详解】[1]根据运动手环的特点可知，当塑料管运动时，磁铁在管中反向运动，线圈切割磁感线而产生电流。因此，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
[2]手环中记录的运动数据通过蓝牙技术传送到手机上，蓝牙是通过电磁波传递信息。
11． 振动 音调
【详解】[1]对着管内吹起，引起管内空气柱振动发声；
[2]增加管内的水量，空气柱减小，相同力度吹，空气柱振动更快，频率更高，因而音调更高，故增加试管内水量，会使声音的音调发生改变；
12． 运动状态 相互
【详解】[1]足球运动速度变小，说明足球的运动状态发生变化，体现了力可以改变物体的运动状态。
[2]运动员踢球时感到脚疼，说明对球施加力的同时，脚也受到球的作用力，说明了力的作用是相互的。
13． 远视 较亮 减小
【详解】[1]制作简易投影仪的透镜是凸透镜，对光线具有会聚作用，可以矫正远视眼。
[2]投影仪在使用的过程中，为了能够使像更清楚，应使物体反射更多的光线，所以镜头要朝向较亮的环境放映。
[3]要让墙上的像变大，需要增大像距、减小物距，应该适当减小手机与镜头的距离。
14． 变小 不变 处于
【详解】[1][2]小多把右边的钩码换成弹簧测力计，使杠杆从水平位置匀速缓慢转过一定角度，如图所示，此过程中弹簧测力计始终沿竖直方向拉动，根据力臂的定义可知，此时拉力的力臂变小；钩码的重力的力臂变小，根据三角形知识可知，左端力的力臂与拉力的力臂的比值不变，根据杠杆的平衡条件可知，拉力的大小不变。
[3]杠杆的平衡状态包括静止或匀速转动状态。当杠杆被拉到如图所示的位置静止时，杠杆处于平衡状态。
15． 核聚变 可再生
【详解】[1][2]太阳内部通过核聚变产生巨大的能量，太阳能可以源源不断地从自然界得到，属于可再生能源。
16． 熔化 不变 增大
【详解】[1][2][3]金属钛粉末在高能激光产生的高温下由固态变成液态，是熔化现象；钛是金属，属于晶体，熔化过程中需要吸热，温度不变，此过程中金属的内能增大。
17．保温
【详解】由电路图可知，开关S跳至a触点位置时，只有电阻R1接入电路，电阻R2没有接入电路，开关S跳至b触点位置时，两电阻串联，根据串联电路的特点可知：两电阻串联电路中的总电阻较大；电源电压U一定，根据可知，电阻越大，电功率越小，因此当开关S跳至b触点位置时，电功率较小，电热水器处于保温状态。
18． 上方 319600 不是 增大压强 增大接触面的粗糙程度 小
【详解】[1]平面镜成的像与物体关于平面镜对称，汽车挡风玻璃是倾斜的，目的是使车内物体通过挡风玻璃所成的像位于上方。
[2]列车静止在平直轨道上时，轨道对列车的支持力与总重力平衡，大小相等，所以轨道对列车的支持力为

[3]物体处于静止或匀速直线运动的状态叫平衡状态，列车在匀速转弯过程中运动方向发生变化，不是平衡状态。
[4][5]在压力一定时，减小逃生锤和玻璃的受力面积，可以增大逃生锤对玻璃的压强，以便打破玻璃顺利逃生；抓手处有条纹，这是为了通过增大接触面的粗糙程度来增大摩擦。
[6]当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速小、压强大，而在安全线以内空气流速大、压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
19． 使小车到达水平面时具有相同的速度 一样
【详解】（1）[1]实验时，让小车从斜面的顶端滑下，目的是使小车到达斜面底端或水平面的初始端的速度相同。
（2）[2]小车仍在同一斜面顶端静止释放，小车到达水平面时的速度与之前速度相同，在水平面上若阻力为零，小车的速度将不再减小，小车将做匀速直线运动，“速度-路程”图像如下所示：

（3）[3]惯性的大小只与物体的质量有关，两种情况下，小车的惯性是一样的。
20． ② 放大 投影仪 倒立 ①③
【详解】（1）[1]如图甲所示，在插槽中插入某光学元件后，同学们在A处观察，左右移动内筒，像的大小与物相同且不变，此成像特点与平面镜相同，即在插槽中插入的是茶色玻璃板，故选②。
（2）[2][3]如图甲所示，在插槽位置插入光学元件①，恰能在半透明薄膜上看到烛焰清晰的像，此时物距小于像距，根据凸透镜成实像时，物距小于像距，在光屏上成倒立放大的实像，投影仪、幻灯机、电影放映机等就是利用此原理制成的。
（3）[3]当插入某光学元件后，B处的同学们在薄膜上看到了清晰的像，说明该像是实像，小孔成的是倒立的实像，凸透镜成实像时都是倒立的，所以该像是倒立的。
[4]图乙光学元件中凸透镜和小孔成像能成实现，因此该同学插入的是图乙所示光学元件中的①③。
21． 测力计分度值过大 右 18.4g 6.8 2.7
【详解】（1）[1]根据称重法测浮力，由已知条件，鹅卵石浸没在水中时受到的浮力
-----①
根据阿基米德原理
----②
由①②得鹅卵石的体积
-----③
鹅卵石密度的表达式
------④
将③代入④得

（2）[2]图甲中测力计分度值为0.2N，出现了如图甲所示的现象，指针约指一个小格处，测力计分度值过大，测量误差较大，故她放弃了这个方案。
（3）[3]将天平放在水平台上，把游码放到标尺左端的零刻线处，当指针静止时如图乙所示，即指针静止时指在分度盘中央刻度线的左侧指针左偏，此时应将平衡螺母向右调节，直到横梁平衡。
[4]图丙中标尺的分度值为0.2g，鹅卵石的质量是

[5]由图丙和丁示可知，增加的砝码质量

即为鹅卵石排开水的质量。
[6]由可得，排开水的体积

因鹅卵石完全浸没在水中，故鹅卵石的体积

鹅卵石的密度

22． 小灯泡断路 1.52 小于
【详解】（1）[1]由图甲可知，当滑动变阻器滑片向右移动，阻值变小，故图乙中，滑动变阻器选用右下接线柱与灯泡串联在电路中，如下图所示：

（2）[2]闭合开关后，发现小灯泡不发光，电流表几乎没有示数，说明电路可能断路；电压表有示数且接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即其故障是小灯泡断路。
（3）[3]改正故障，闭合开关，移动变阻器的滑片，当电压表的示数为时，电流表的示数如图丙所示，电流表选用小量程，分度值，其示数为，故小灯泡额定功率为

（4）[4]灯泡两端电压增大，通过灯的电流也增大，电源电压不变，由知，电路的总电阻变小，由知，灯泡的实际功率增大，灯丝的温度升高，小灯泡阻值随温度的升高而变大，由电阻的串联规律可知：小灯泡阻值增大的值小于滑动变阻器电阻的变化量。
23． 停表 B、C a 不同
【详解】（1）[1]为了做“探究不同物质的吸热能力与物质种类的关系”实验，除了需要测温度，还需要测量时间，故需补充的一个测量仪器是停表。
（2）[2]“探究不同物质的吸热能力与物质种类的关系”，根据控制变量的要求，需用相同的加热装置，给质量相同的不同种物质加热相同的时间，比较两种物质升高的温度，从而得出结论，故B、C两套实验装置可以完成这个实验。
（3）[3]根据实验数据所绘制的图像可知，两套装置加热相同的时间，相同质量的水和煤油吸收的热量相同，其中a的温度变化较小，根据可知，a的比热容较大，因水的比热容大于煤油的比热容，故其中a是水的温度随时间变化的图像。
[4]在此实验中，若使初温相同、质量相等的两杯液体吸收相等的热量，因为水的比热容大于煤油的比热容，根据可知，两杯液体所能达到的温度不同，煤油达到的温度高。
24．（1）0.3m/s；（2）90%；（3）30N
【详解】（1）由图可知，n=3，绳端移动的速度：v绳=nv物=3×0.1m/s=0.3m/s；
（2）根据P===Fv可得，工人的拉力：F===300N，滑轮组的机械效率：η=×100%=×100%=×100%=×100%=90%；
（3）重物上升的高度：h=vt=0.1m/s×10s=1m，拉力做的有用功：W有用=Gh=810N×1m=810J，拉力做的总功：W总=Fs=Fnh=300N×3×1m=900J，提升动滑轮做的额外功：W轮=W总﹣W有用﹣Wf=900J﹣810J﹣60J=30J，由W轮=G轮h可得，动滑轮的重：G轮===30N．
25．（1）9V，0.3W；（2）0.45A，162J
【详解】解：（1）由图可知，当开关闭合，、都断开时，、串联，电流表测量电路中的电流，根据串联电路的电阻特点可知，电路中的总电阻为

由可知，电源电压为

则的实际功率为

（2）由图可知，当开关断开，、都闭合时，、并联，电流表测量干路的总电流；通过的电流为

通过的电流为

干路的总电流为

即电流表的示数为。通电，产生的热量为

答：（1）电源电压为；的实际功率为；
（2）当开关断开，、都闭合时电流表的示数为；通电产生的热量为。
