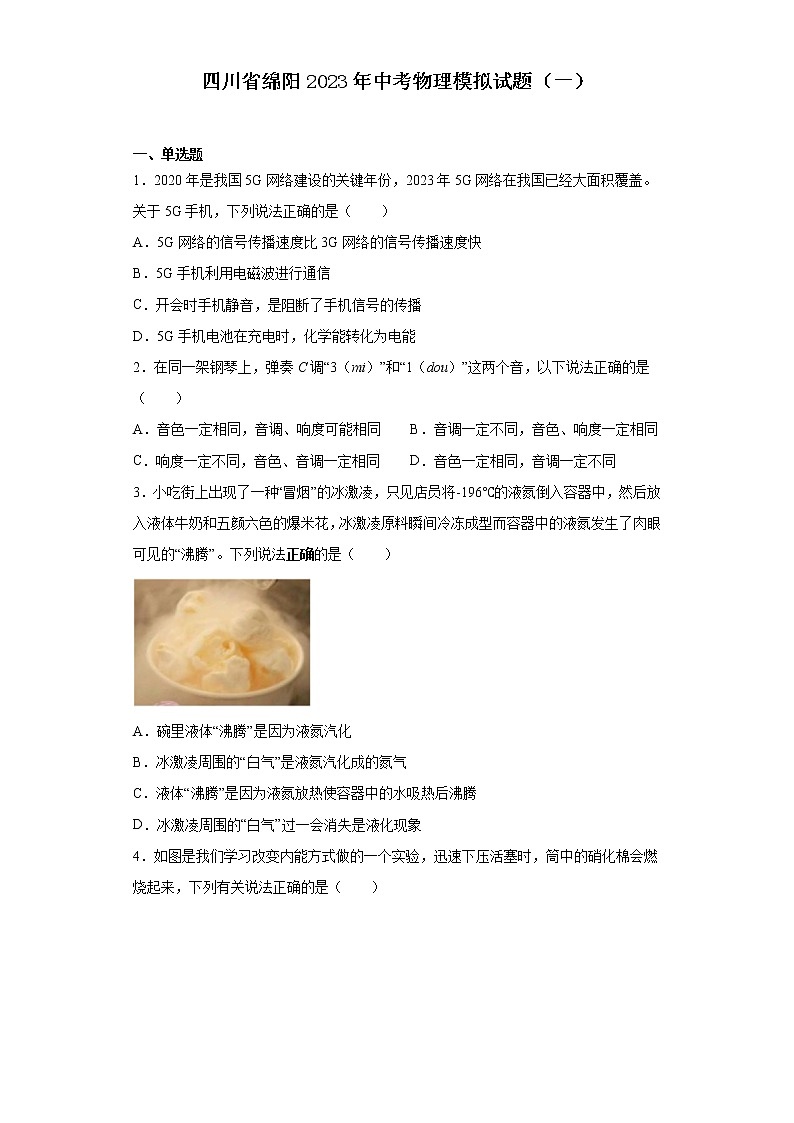

四川省绵阳2023年中考物理模拟试题（一）

一、单选题
1．2020年是我国5G网络建设的关键年份，2023年5G网络在我国已经大面积覆盖。关于5G手机，下列说法正确的是（　　）
A．5G网络的信号传播速度比3G网络的信号传播速度快
B．5G手机利用电磁波进行通信
C．开会时手机静音，是阻断了手机信号的传播
D．5G手机电池在充电时，化学能转化为电能
2．在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（　　）
A．音色一定相同，音调、响度可能相同 B．音调一定不同，音色、响度一定相同
C．响度一定不同，音色、音调一定相同 D．音色一定相同，音调一定不同
3．小吃街上出现了一种“冒烟”的冰激凌，只见店员将-196℃的液氮倒入容器中，然后放入液体牛奶和五颜六色的爆米花，冰激凌原料瞬间冷冻成型而容器中的液氮发生了肉眼可见的“沸腾”。下列说法正确的是（　　）

A．碗里液体“沸腾”是因为液氮汽化
B．冰激凌周围的“白气”是液氮汽化成的氮气
C．液体“沸腾”是因为液氮放热使容器中的水吸热后沸腾
D．冰激凌周围的“白气”过一会消失是液化现象

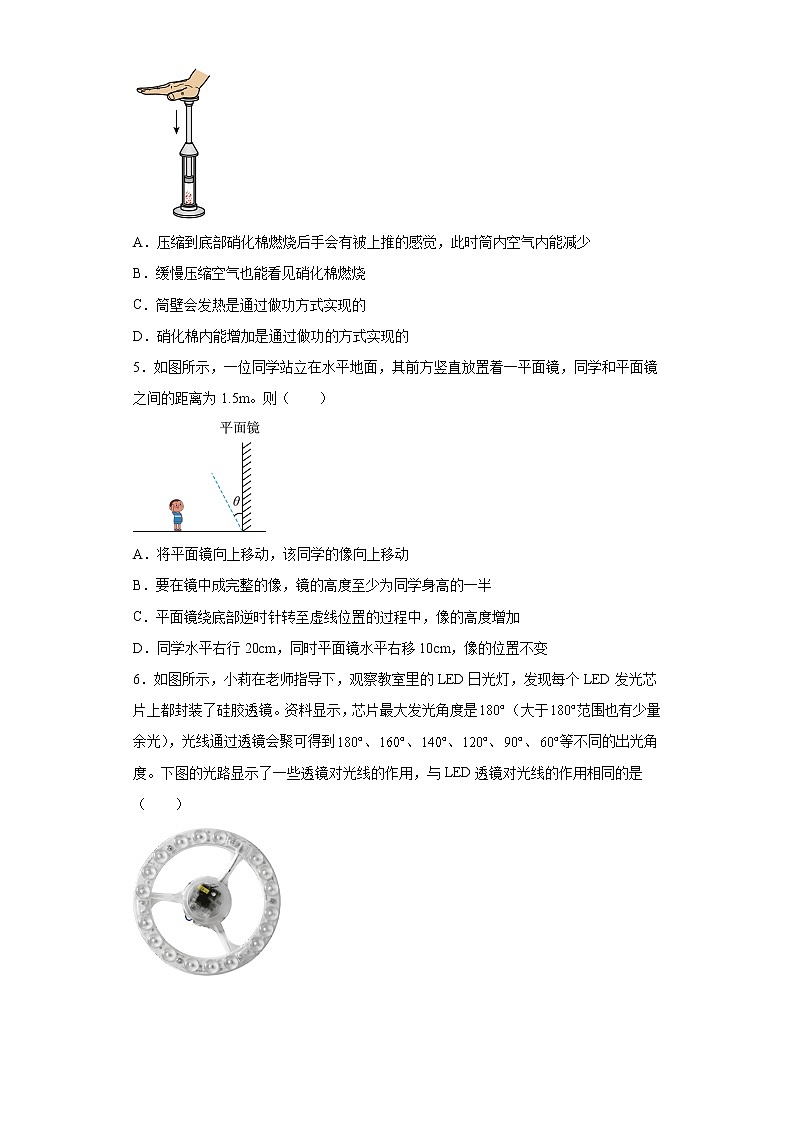

4．如图是我们学习改变内能方式做的一个实验，迅速下压活塞时，筒中的硝化棉会燃烧起来，下列有关说法正确的是（　　）

A．压缩到底部硝化棉燃烧后手会有被上推的感觉，此时筒内空气内能减少
B．缓慢压缩空气也能看见硝化棉燃烧
C．筒壁会发热是通过做功方式实现的
D．硝化棉内能增加是通过做功的方式实现的
5．如图所示，一位同学站立在水平地面，其前方竖直放置着一平面镜，同学和平面镜之间的距离为1.5m。则（　　）

A．将平面镜向上移动，该同学的像向上移动
B．要在镜中成完整的像，镜的高度至少为同学身高的一半
C．平面镜绕底部逆时针转至虚线位置的过程中，像的高度增加
D．同学水平右行20cm，同时平面镜水平右移10cm，像的位置不变

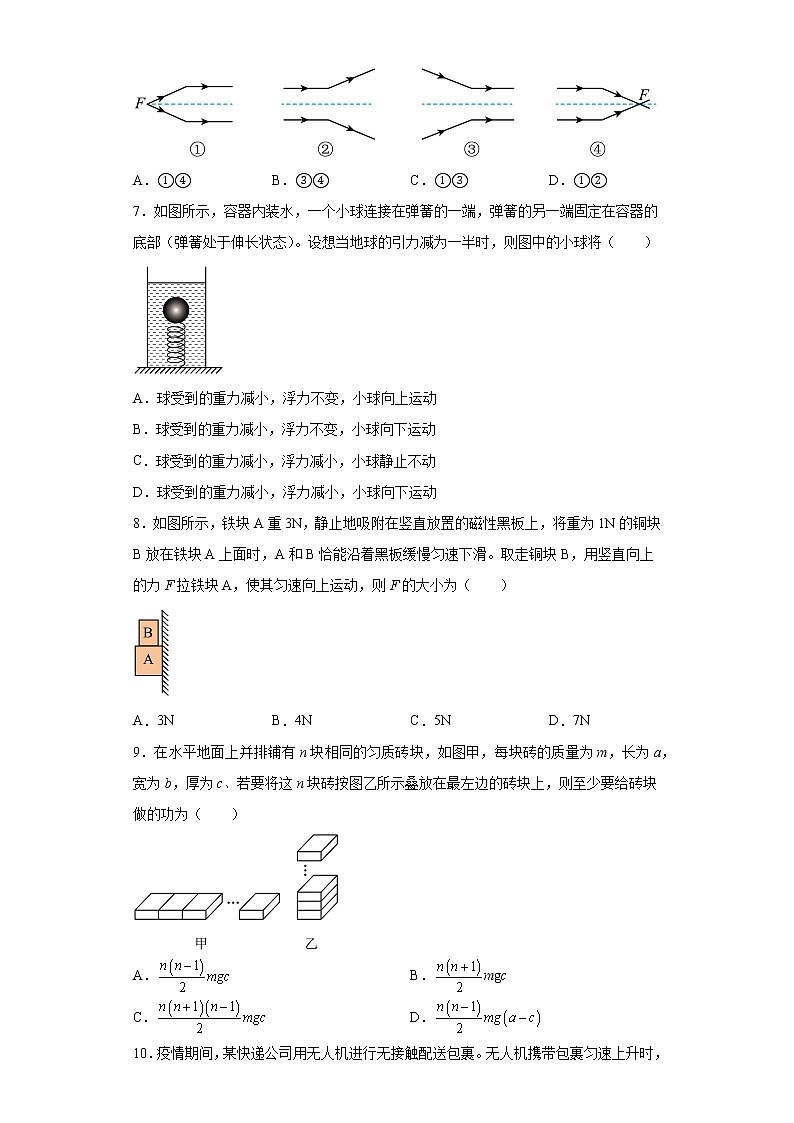

6．如图所示，小莉在老师指导下，观察教室里的LED日光灯，发现每个LED发光芯片上都封装了硅胶透镜。资料显示，芯片最大发光角度是（大于范围也有少量余光），光线通过透镜会聚可得到、、、、、等不同的出光角度。下图的光路显示了一些透镜对光线的作用，与LED透镜对光线的作用相同的是（　　）


A．①④ B．③④ C．①③ D．①②
7．如图所示，容器内装水，一个小球连接在弹簧的一端，弹簧的另一端固定在容器的底部（弹簧处于伸长状态）。设想当地球的引力减为一半时，则图中的小球将（　　）

A．球受到的重力减小，浮力不变，小球向上运动
B．球受到的重力减小，浮力不变，小球向下运动
C．球受到的重力减小，浮力减小，小球静止不动
D．球受到的重力减小，浮力减小，小球向下运动
8．如图所示，铁块A重3N，静止地吸附在竖直放置的磁性黑板上，将重为1N的铜块B放在铁块A上面时，A和B恰能沿着黑板缓慢匀速下滑。取走铜块B，用竖直向上的力F拉铁块A，使其匀速向上运动，则F的大小为（　　）

A．3N B．4N C．5N D．7N
9．在水平地面上并排铺有n块相同的匀质砖块，如图甲，每块砖的质量为m，长为a，宽为b，厚为c、若要将这n块砖按图乙所示叠放在最左边的砖块上，则至少要给砖块做的功为（　　）

A． B．mgc
C． D．
10．疫情期间，某快递公司用无人机进行无接触配送包裹。无人机携带包裹匀速上升时，包裹的（　　）
A．动能减少，机械能能增加 B．动能不变，机械能增加
C．动能不变，机械能不变 D．动能增加，机械能减少
11．在探究“怎样产生感应电流”的实验中，蹄形磁体水平放置，如图所示。闭合开关，磁体不动，当导体ab向右运动时，灵敏电流计的指针向左偏转，在某次实验时，发现指针向右偏转，则有可能是（　　）

A．磁体没动，导体竖直向上运动 B．磁体两极对调，导体水平向左运动
C．磁体向右运动，同时导体向左运动 D．磁体向左运动，导体没动
12．如图所示电路，闭合开关，各元件正常工作，不考虑灯丝电阻随温度的变化。滑片P从上端向下移动到R中点的过程中，下列说法中正确的是（　　）

A．电压表示数与电流表A2示数之比变大
B．电压表示数与电流表A1示数之比变大
C．电压表示数与电流表A1示数的乘积变大
D．电压表示数与电流表A1与A2的示数之差的乘积变大
13．如图所示，在闭合电路中，只有完全相同的滑动变阻器和串联，现将两个滑动变阻器的滑片调到中间位置，此时和的电功率均为；保持不动，将的滑片向左移接入电路的电阻不为零），两滑动变阻器的电功率分别为和：接着保持不动，再将的滑片向右移同样的ΔL，两滑动变阻器的电功率分别为和。下列判断正确的是（　　）

A． B． C． D．

二、填空题
14．我国科学家研发的固体浮力材料已成功用于万米深海探测，为深潜器提供浮力，技术水平居于世界前列，固体浮力材料的核心是“微球”（直径很小的空心玻璃球）。若用质量为120g，密度为2.4g/cm3的玻璃制成“微球”后和粘合剂黏合制成一块固体浮力材料，其内部结构的放大示意图如图所示粘合剂的密度为1.2g/cm3，粘合剂体积占固体浮力材料总体积的20%，制成后的固体浮力材料密度为0.48g/cm3，这块固体浮力材料中粘合剂的质量为______g，这块固体浮力材料中空心部分的体积为______cm3。

15．如图所示，2022珠海航展上，展示了我国自主研制的直-20机型，该飞机燃油完全燃烧的能量转化为机械能的效率是30%，其最大载油量1t，以最大平飞速度300km/h。能续航900km。已知航空燃油的热值为。则飞机发动机工作时将___________能转化为机械能：当飞机以最大平飞速度匀速飞行时，发动机的输出功率是___________kW。

16．如图所示，，电源电压为6V，A、B、C是三个接线柱，S闭合后当AB间接入学生电流表，BC间接入学生电压表时，我们一般认为电流不经过电阻___________（选填“”“R2”或“和”）。当AB间接入学生电压表，BC间接入学生电流表时，电流表示数为___________A。

17．在开发西部地区的一次地质勘探中，发现某处有大片地下油层，测得油层的压强为1.8×107Pa，原油密度为0.9×103kg/m3，若从地面向此油层开一竖井，地下原油从油层表面向上自喷的最大高度为___________m；若油层距离地面2400m，要使原油喷出地面，至少需向油层加___________Pa的压强。（g取10N/kg）
18．如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．则滑动变阻器的最大阻值为_____Ω滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了_____W

19．如图所示，将透明的薄壁（厚度可忽略不计）方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象。

（1）水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的折射现象，此时入射角___________（选填“大于”“等于”或“小于”）角θ；
（2）为使B处的光点移至C处，则应使水槽中的水量增加，若BC间距离为2cm，则水面高度的变化量△h___________2cm（选填“>”“=”或“<”）；
（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是平行于DE，且激光笔照射在水槽底部的位置必须在区___________（选填“①”“②”或“③”）内。


三、实验题
20．弹簧测力计是我们在力学实验中常用的测量工具，完成以下与之有关的实验：
（1）小军发现，弹簧测力计不沿水平方向拉动时，也可使物块在长木板上沿水平方向做匀速直线运动，如图所示，此时物块处于___________（选填“平衡”或“非平衡”）状态；

（2）小娜用弹簧测力计探究“浮力大小与哪些因素有关”，比较图中甲、乙、丙三次的实验数据，可知浮力的大小与___________有关；

（3）图是“测量滑动摩擦力大小”的实验装置图，水平拉动木板，待测力计A、B示数稳定后，比较测力计A、B示数、大小关系：___________（选填“>”“<”或“=”）。

21．小红同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。

（1）为了能够顺利完成该实验，下列两种规格的滑动变阻器应选用___________（选填“A”或“B”）；
A．“10Ω     5A”的滑动变阻器             B．“50Ω     0.5A”的滑动变阻器
（2）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图乙所示），分析图像可知：小灯泡的额定功率为___________W；
（3）完成上面实验后，小红同学又想测量额定电压为的小灯泡的额定功率，但发现电流表坏了，于是她又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为，请你完成下面实验步骤：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片使电压表示数为 _____；
②闭合开关S、S2，断开S1，保持滑片不动，读出电压表示数为；

③灯泡额定功率的表达式为=___________。

四、计算题
22．在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，如图乙是灯泡L2的U﹣I图象。

（1）当开关S接a 时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）当开关S接a 时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；
（3）开关S接b 时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。
23．一个重40N、底面积为2.0×102m2的金属块B静止在水平面上，如图甲所示。现有一边长为l=0.2m的立方体物块A，放于底面积为0.16m2的圆柱形盛水容器中，把B轻放于A上，静止后A恰好浸没入水中，如图乙所示。（已知水的密度为1.0×103kg/m3，A的密度为0.8×103kg/m3）求：
（1）B对水平面的压强；
（2）把B从A上取走后（如图丙所示），水对容器底部压强的变化量；
（3）把B从A上取走，水的重力做功多少。


参考答案：
1．B
【详解】A．无论是5G信号还是3G信号，都是利用电磁波传递信息，电磁波在真空中的传播速度是3×108m/s，故5G信号和3G信号传播速度相同，故A错误；
B．手机是利用电磁波来传递信息的，故B正确；
C．开会时手机静音，手机一样可以接收信号，故C错误；
D．手机在充电时，是电能转化为化学能，故D错误。
故选B。
2．D
【详解】因为是同一架钢琴弹奏的，发声体不变，所以音色是相同的，“3（mi）”和“1（dou）”这两个音发不同的音调。响度可能相同。故ABC错误，D正确。
故选D。
3．A
【详解】AC．碗里液体“沸腾”是因为将-196℃的液氮倒入容器中，液氮迅速汽化，故A正确，C错误；
B．冰激凌周围的“白气”是空气中的水蒸气液化成小液滴形成的，故B错误；
D．冰激凌周围的“白气”过一会消失是空气中的水蒸气液化形成的小液滴汽化了，故D错误。
故选A。
4．A
【详解】A．压缩到底部硝化棉燃烧后，化学能转化为筒内空气的内能，使气体的内能增加，体积增大，所以，手会有被上推的感觉，此时筒内空气内能减少，故A正确；
B．缓慢压下活塞，由于存在热损失，在慢慢下压的过程中，空气的内能增加的较小，温度升的不高，达不到棉花的燃点，棉花不会燃烧，故B错误；
C．压缩筒内空气，筒内空气的内能变大，筒壁会从筒内空气中吸收热量，内能变大，所以，筒壁会发热是主要是通过热传递的方式实现的，故C错误；
D．迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，当温度达到棉花的燃点时，棉花就会燃烧，所以，硝化棉内能增加是通过热传递的方式实现的，故D错误。
故选A。
5．D
【详解】A．平面镜向上移动，人的位置不变，则物距不变，根据平面镜物像等距特征，像距不变，故像的位置不变，故A错误；
B．根据平面镜的成像规律，成像与镜子高度无关，故B错误；
C．平面镜绕底部转过一定角度后，物的位置发生了变化，但物的大小不变，根据平面镜成等大的像的特征，像的大小不变，故像的高度不变，故C错误；
D．同学水平向右行20cm，物距减少20cm，平面镜向右移动10cm，物距又增大10cm，像到物的距离又增大20cm，，即位置不发生改变，故D正确。
故选D。
6．A
【详解】根据题意知道，LED透镜对光线具有会聚作用，属于凸透镜；光路如下图

①④图中的折射光线相对于入射光线是会聚的，是凸透镜；②③图中的折射光线相对于入射光线是发散的，是凹透镜，所以与LED透镜对光线的作用相同的是①④。故A符合题意，BCD不符合题意。
故选A。
7．D
【详解】小球受到重力、弹力以及浮力作用，而弹力大小等于重力与浮力的差；当地球引力减为一半时，g将变为原来的一半，球的重力G=mg，因此重力减为原来的一半；而F浮=ρgV排，因此浮力也减为原来的一半，即重力与浮力之差变为原来的一半，因此弹簧被伸长的长度变为原来的一半，则小球向下运动。故D正确，ABC错误。
故选D。
8．D
【详解】当A和B沿着黑板缓慢匀速下滑时，由于B对墙壁没有压力的作用，B与墙壁之间无摩擦力；整体处于平衡状态，则整体的重力与滑动摩擦力是一对平衡力，所以摩擦力为

取走铜块B，用竖直向上的力F使铁块A匀速向上运动，A受到竖直向下的重力、竖直向上的力F、竖直向下的滑动摩擦力的作用，由于粗糙程度和接触面受到的压力没有变化，故A受到的滑动摩擦力不变，则

故ABC不符合题意，D符合题意。
故选D。
9．A
【详解】将n块砖按图乙所示叠放在最左边的砖块上，至少要对砖块做的功为

故A符合题意，BCD不符合题意。
故选A。
10．B
【详解】无人机携带包裹匀速上升时，包裹的质量不变，速度大小不变，所以动能不变；同时包裹所处的高度增加，所以重力势能增加。机械能增大。故ACD错误，B正确。
故选B。
11．C
【详解】由实验中指针偏转情况可知，灵敏电流计的指针偏转与导体切割磁感线的方向和磁场方向有关；
A．磁体没动，导体竖直向上运动，则导体没有切割磁感线，则导体中没有电流，故A不符合题意；
B．磁体两极对调，导体水平向左运动，则磁场方向与导体运动方向同时改变，则导体中电流方向不变，故B不符合题意；
C．磁体向右运动，同时导体向左运动，则以磁体为参照物，导体向左切割磁感线，即改变导体运动方向，故C符合题意；
D．磁体向左运动，导体没动，则以磁体为参照物，导体向右切割磁感线，即导体运动方向不变，故D不符合题意。
故选C。
12．C
【详解】ABC．分析电路图可知，灯泡L与滑动变阻器并联，电流表A1测干路中电流，电流表A2测滑动变阻器的电流，电压表测量电源电压；滑片P从上端向下移动到R中点的过程中，滑动变阻器的电阻减小，由欧姆定律可知，电流表A2示数增大；由于并联电路干路电流等于各支路电流之和，则电流表A1示数增大，电压表示数不变；所以电压表示数与电流表 A2示数之比减小，电压表示数与电流表 A1示数之比减小，电压表示数与电流表 A1 示数的乘积变大，故AB错误，C正确；
D．由于并联电路干路电流等于各支路电流之和，所以电流表 A1与 A2的示数之差为灯泡的电流，则电流表 A1与 A2的示数之差不变，故电压表示数与电流表 A1与 A2的示数之差的乘积不变，故D错误。
故选C。
13．A
【详解】B．R1和R2完全相同，R1和R2串联，现将两个滑动变阻器的滑片调到中间位置，则R1和R2接入电路的电阻相等，由串联分压原理可知，R1和R2分得的电压相等，为电源电压的一半，已知此时R1和R2的电功率均为P0；保持R1不动，则R1阻值不变，将R2的滑片向左移ΔL，R2＜R1，则电路总电阻减小，由欧姆定律知道，电路电流增大，根据P=I2R知道，R1的功率变大，所以P1＞P0，故B错误；
D．根据串联电路电阻规律、欧姆定律和P=I2R知道，R2的电功率

由于R1保持不变，由上式可知，当R2= R1时，P2取得最大值P0，由于R2的滑片向左移ΔL，R2＜R1，所以P2＜P0，故D错误；
AC．接着保持R2不动，再将R1的滑片向左移ΔL，则两滑动变阻器接入电路的电阻相等，且总电阻减小，电路电流增大，由串联分压原理可知，R1和R2分得的电压相等，由P=UI可知，P′1=P′2＞P0，故A正确，C错误。
故选A。
14． 120 350
【详解】[1]设固体浮力材料的体积为V，由粘合剂体积占固体浮力材料总体积的20%可知，粘合剂的体积为0.2V，因固体浮力材料的质量等于玻璃的质量加上粘合剂的质量，即为

所以，由可得

即

解得。则粘合剂的质量为

[2]玻璃球中玻璃的体积为

则这块固体浮力材料中空心部分的体积为

15． 内 1500
【详解】[1]该飞机的发动机属于内燃机，工作时将内能转化为机械能。
[2]完全燃烧1t燃油放出的热量
Q放=mq=1×103kg×5.4×107J/kg=5.4×1010J
完全燃烧1t的燃油获得的机械能
W=Q放η=5.4×1010J×30%=1.62×1010J
飞机以最大平飞速度匀速飞行900km需要的时间

飞机以最大平飞速度匀速飞行时，发动机的输出功率

16． R1 0.2
【详解】[1]S闭合后当AB间接入学生电流表，BC间接入学生电压表时，电压表与电阻R1串联，由于电压表电阻非常大，故我们一般认为电流不经过电压表和电阻R1。
[2]当AB间接入学生电压表，BC间接入学生电流表时，两电阻串联，电压表测量R1两端电压，电路中电流处处相等，则电流表示数为


17． 2000 3.6106
【详解】[1]地下原油从油层表面向上自喷的最大高度为


[2]要使原油喷出地面，则压强为


至少需向油层增加的压强


18． 20 2.1
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P=UI可得，此时电路中的电流为：
I=IL===0.5A，
滑动变阻器消耗的功率为：
P1=(UUL)I=(U6V)0.5A……①
当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：
U滑=U6V3V=U3V，
此时滑动变阻器消耗的功率为：
P2= U滑=(U3V)0.3A……②
已知P1:P2=5:6……③
联立①②③解得，电源电压
U=9V；
则滑动变阻器的最大阻值为：
R滑大====20；
由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率PL=P额=3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压:
=6V3V=3V，
此时灯泡消耗的电功率：
==3V0.3A=0.9W，
则灯泡消耗的功率变化了：
P=PL=3W0.9W=2.1W．
19． 小于 ②
【详解】（1）[1]水槽中未加水时，由于光的直线传播，激光射到侧壁上的A点，当水槽中加水时，光点下移到B点位置，这是由于光的折射现象引起的，当光从水中射入空气中时，折射角大于入射角，此时入射角小于角θ。
（2）[2]因入射角和折射角都不变，且折射角大于入射角，要使B处的光点向上移到C处，则应使水槽中的水量增加；若BC间距离为2cm，因两次折射光线是平行的，如图

则水面高度的变化量大于2cm。
（3）[3]将激光笔移至虚线框内向水槽底部（厚度可忽略不计）照射，因光从空气斜射进入水中和从水斜射进入空气中时，两次发生折射，一次折射角减小，另一次折射角增大，则最终的折射光线与最初的入射光线是平行的，所以激光笔应该与DE平行入射到区域②的位置，才能实现，如图所示

20． 平衡 液体密度 >
【详解】（1）[1]根据题意知道，弹簧测力计斜向上拉动物块时，也可使物块在长木板上沿水平方向做匀速直线运动，由于此时物块的运动状态不变，所以，处于平衡状态。
（2）[2]由图甲知道，物体的重力为4N；由图甲和乙知道，物体完全浸没在水中受到的浮力
F浮=G-F=4N-3N=1N
丙图中弹簧测力计的分度值是0.2N，示数为2.8N，由图甲和丙知道，物体完全浸没在盐水中受到的浮力
F浮′=G-F′=4N-2.8N=1.2N
由于乙和丙排开液体的体积相同，浮力不同，说明浮力与液体的密度有关。
（3）[3]木块处于静止状态，水平方向上受到B的拉力、木板对木块的摩擦力的作用，此时B的示数等于木板对木块的摩擦力；水平拉动木板，待测力计A、B示数稳定后，木板处于匀速直线运动状态，木板水平方向上受到三个力的作用：水平向右的A的拉力、水平向左的地面对木板的摩擦力、水平向左的木块对木板的摩擦力，所以A的拉力要大于木块对木板的摩擦力；由于木板对木块的摩擦力与木块对木板的摩擦力是一对相互作用力，大小相同，所以
FA＞FB
21． B 0.625 U-U额
【详解】（1）[1]小灯泡的额定电压为2.5V，灯丝电阻约为10Ω，则灯泡正常发光时的额定电流约为

由串联电路特点和欧姆定律知道，灯泡正常发光时滑动变阻器连入阻值

所以应选择滑动变阻器B。
（2）[2]由图乙知道，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡额定功率为
PL=ULIL=2.5V×0.25A=0.625W
（3）[3][4]实验步骤：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片使电压表示数为U-U额；
②闭合开关S、S2，断开S1，保持滑动变阻器的滑片不动，读出电压表示数为U1；
在步骤①中，灯泡、定值电阻和滑动变阻器串联，电压表测定值电阻和滑动变阻器两端的电压，当电压表示数为U-U额时，根据串联电路电压规律，灯泡两端电压为额定电压，此时灯泡正常发光；在步骤②中，灯泡、定值电阻和滑动变阻器仍串联，电压表测定值电阻两端的电压，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电流特点和欧姆定律可知，灯泡正常工作时的电流

则灯泡的额定功率的表达式为

22．（1）4Ω；（2）4W；（3）6W
【详解】解：（1）当开关S接a 时，灯泡L1与电阻R0串联（如下图所示）

此时电压表的示数为1.2V，电流表的示数为0.3A，则电阻R0的阻值为

（2）当开关S接a 时，灯泡L1与电阻R0串联，灯泡L1正常发光时，灯泡L1两端的电压为额定电压U1=8V，又因为此时R0消耗的功率为P0=1W，且R0=4Ω，则此时电路中的电流为

即
I1=I0=0.5A
灯泡L1的额定功率为
P1=U1I1=8V×0.5A=4W
（3）开关S接b时，灯泡L1与灯泡L2串联（如下图所示）

调节电源电压使灯泡L1正常发光，由（2）可知此时电路中的电流为
I1=I2=0.5A
从灯泡L2的U-I图象可知，当电流为0.5A时，灯泡L2两端的电压为U2=4V，则此时电源电压为
U=U1+U2=8V+4V=12V
此时电路消耗的总功率为
P总=UI1=12V×0.5A=6W
答：（1）定值电阻R0的阻值为；
（2）灯泡L1的额定功率4W；
（3）电路消耗的总功率6W。
23．（1）2×103Pa；（2）1×102Pa；（3）5.4J
【详解】解：（1）B对水平面的压力

B对水平面的压强

（2）取走B后，A漂浮在水面上，根据浮沉条件可知，浮力等于重力，即

则排开液体的体积

则A露出水面的体积

设液面高度变化为Δh，原来水深为h，容器底面积为S，由于水的总量保持不变，故

化简可得

压强变化量

（3）设A上升的高度为a，如图所示：

则有

解得

下降的水可等效为物块A上升部分的体积，则这部分水的质量

重心下降的高度

水的重力做功

答：（1）B对水平面的压强为2×103Pa；
（2）水对容器底部压强改变了1×102Pa；
（3）水的重力做功为5.4J。
