2023年辽宁省沈阳市私立联合体中考零模物理试题（含解析）

这是一份2023年辽宁省沈阳市私立联合体中考零模物理试题（含解析），共21页。试卷主要包含了单选题，多选题，填空题，计算题，实验题，综合题等内容，欢迎下载使用。

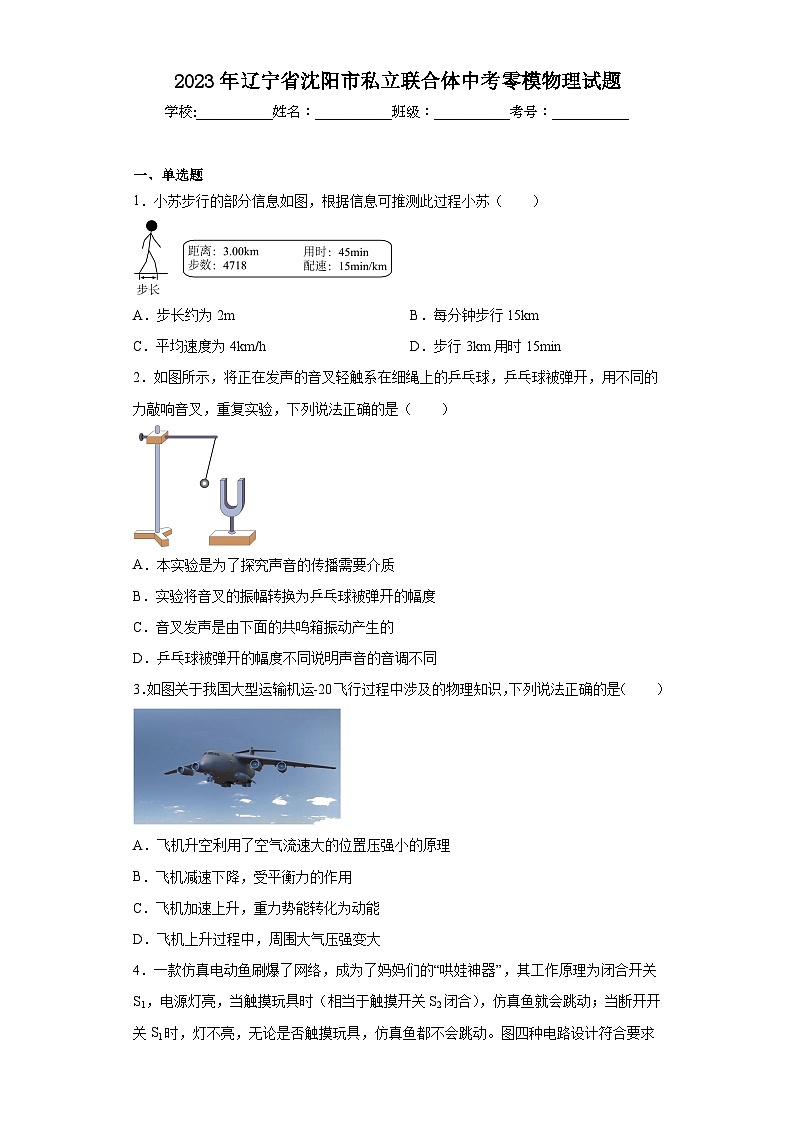

2023年辽宁省沈阳市私立联合体中考零模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．小苏步行的部分信息如图，根据信息可推测此过程小苏（　　）

A．步长约为2m B．每分钟步行15km
C．平均速度为4km/h D．步行3km用时15min
2．如图所示，将正在发声的音叉轻触系在细绳上的乒乓球，乒乓球被弹开，用不同的力敲响音叉，重复实验，下列说法正确的是（　　）

A．本实验是为了探究声音的传播需要介质
B．实验将音叉的振幅转换为乒乓球被弹开的幅度
C．音叉发声是由下面的共鸣箱振动产生的
D．乒乓球被弹开的幅度不同说明声音的音调不同
3．如图关于我国大型运输机运-20飞行过程中涉及的物理知识，下列说法正确的是（　　）

A．飞机升空利用了空气流速大的位置压强小的原理
B．飞机减速下降，受平衡力的作用
C．飞机加速上升，重力势能转化为动能
D．飞机上升过程中，周围大气压强变大

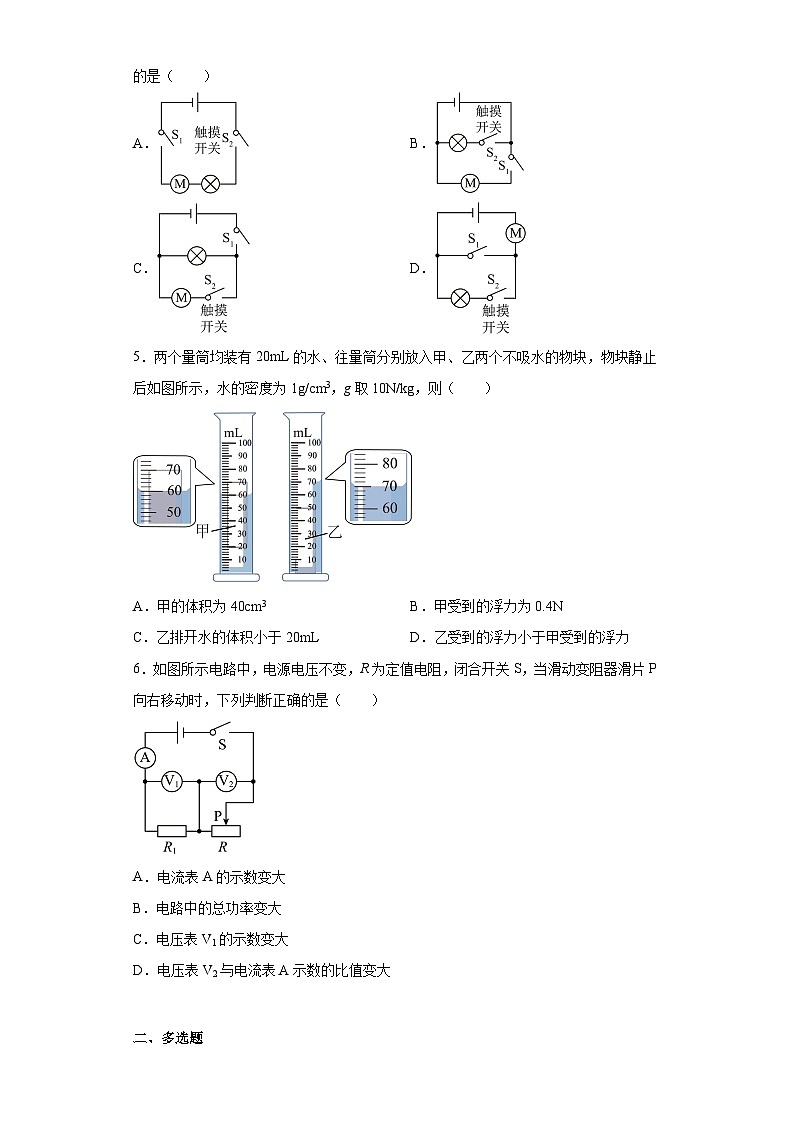

4．一款仿真电动鱼刷爆了网络，成为了妈妈们的“哄娃神器”，其工作原理为闭合开关S1，电源灯亮，当触摸玩具时（相当于触摸开关S2闭合），仿真鱼就会跳动；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。图四种电路设计符合要求的是（　　）
A． B．
C． D．
5．两个量筒均装有20mL的水、往量筒分别放入甲、乙两个不吸水的物块，物块静止后如图所示，水的密度为1g/cm3，g取10N/kg，则（　　）

A．甲的体积为40cm3 B．甲受到的浮力为0.4N
C．乙排开水的体积小于20mL D．乙受到的浮力小于甲受到的浮力
6．如图所示电路中，电源电压不变，R为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）

A．电流表A的示数变大
B．电路中的总功率变大
C．电压表V1的示数变大
D．电压表V2与电流表A示数的比值变大

二、多选题

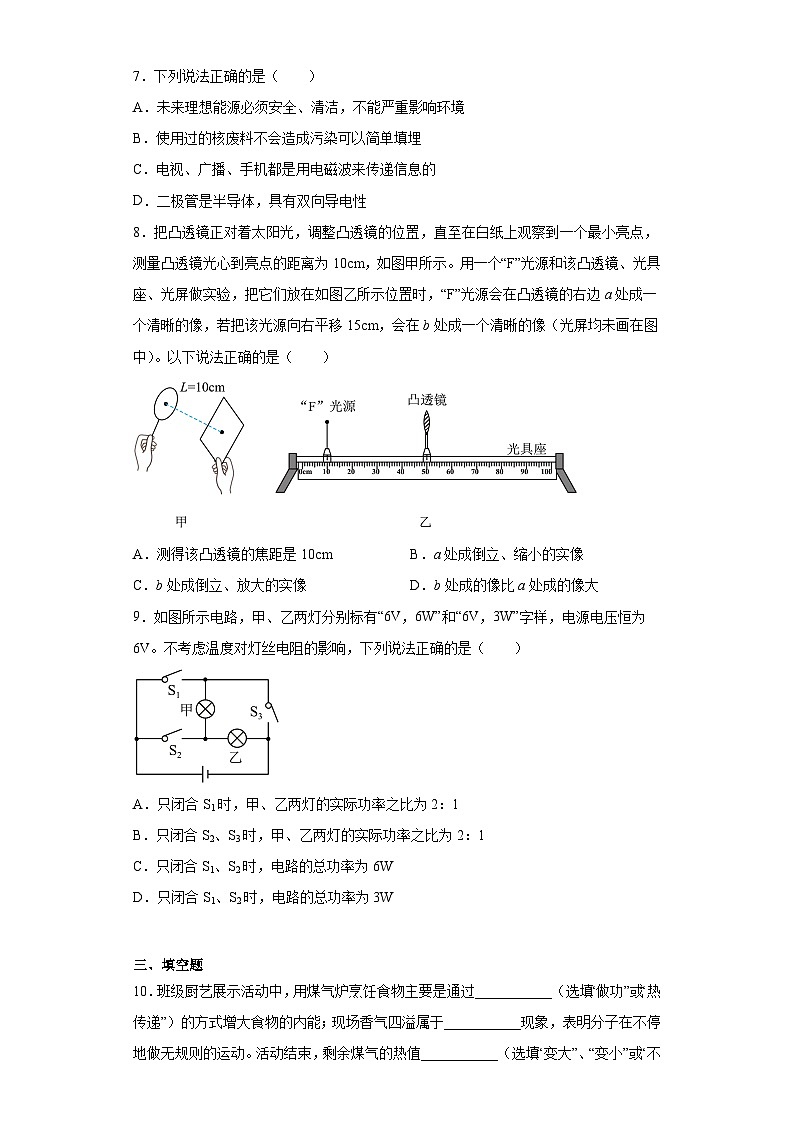

7．下列说法正确的是（　　）
A．未来理想能源必须安全、清洁，不能严重影响环境
B．使用过的核废料不会造成污染可以简单填埋
C．电视、广播、手机都是用电磁波来传递信息的
D．二极管是半导体，具有双向导电性
8．把凸透镜正对着太阳光，调整凸透镜的位置，直至在白纸上观察到一个最小亮点，测量凸透镜光心到亮点的距离为10cm，如图甲所示。用一个“F”光源和该凸透镜、光具座、光屏做实验，把它们放在如图乙所示位置时，“F”光源会在凸透镜的右边a处成一个清晰的像，若把该光源向右平移15cm，会在b处成一个清晰的像（光屏均未画在图中）。以下说法正确的是（　　）

A．测得该凸透镜的焦距是10cm B．a处成倒立、缩小的实像
C．b处成倒立、放大的实像 D．b处成的像比a处成的像大
9．如图所示电路，甲、乙两灯分别标有“6V，6W”和“6V，3W”字样，电源电压恒为6V。不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）

A．只闭合S1时，甲、乙两灯的实际功率之比为2：1
B．只闭合S2、S3时，甲、乙两灯的实际功率之比为2：1
C．只闭合S1、S2时，电路的总功率为6W
D．只闭合S1、S2时，电路的总功率为3W

三、填空题
10．班级厨艺展示活动中，用煤气炉烹饪食物主要是通过___________（选填“做功”或“热传递”）的方式增大食物的内能；现场香气四溢属于___________现象，表明分子在不停地做无规则的运动。活动结束，剩余煤气的热值___________（选填“变大”、“变小”或“不变”）。
11．在标准大气压下，研究某种物质的熔化过程，其温度随加热时间变化的图像如图甲所示，该物质为______（填“晶体”或“非晶体”）。若将装有冰水混合物的试管放入正在熔化的该物质中，如图乙所示，试管内冰的质量会______（填“增加”“减少”或“不变”）。

12．如图，某小区利用无人机进行大面积消杀作业。携带消毒液的无人机总重200N，从地面起飞至5m高度，无人机克服重力做功为______J，携带消毒液的无人机水平匀速飞行，在喷洒消毒液的过程中，它的动能______。

13．如图家庭电路连线正确。甲、乙两条进户线中，_________是火线。闭合开关后，发现灯泡不能发光，用测电笔测试A点，不发光，测试B、C点氖管均不发光，则故障可能是_________。

14．小明坐在疾驰的“复兴号”列车上，看到路边的景物飞速向后移动，是以 ___________（选填“地面”或“列车”）为参照物。当列车刹车时，速度越来越慢，说明力可以改变物体的 ___________（选填”形状”或“运动状态”）。
15．如图，电源电压恒为12V，R1为滑动变阻器，R2、R3为定值电阻。当滑片P移至某一位置，闭合开关S1，断开开关S2时，电流表的示数为0.4A；保持滑片P位置不变，闭合开关S2，断开开关S1时，电流表的示数为0.2A。则电路消耗的总功率变化了______W，R3= ______Ω。

16．小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1=48.4，R2=96.8，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为___________挡位，该挡位通电1min，电流产生的热量为___________J。

17．晚饭后，妈妈带着小涛和他两岁的妹妹到文化活动中心玩跷跷板，如图所示，图中的转轴相当于杠杆的___________，妹妹的总重力比小涛的重力大，跷跷板水平平衡时，小涛比妈妈离转轴___________（选填“远”或“近”）；若妈妈放下怀抱中的妹妹（妈妈的位置不变），为了保持跷跷板水平平衡，小涛应适当___________转轴（选填“远离”或“靠近”）。


四、计算题
18．修建房屋时，人们往往会利用起重机（如图甲所示）来搬运质量较大的建筑材料。图乙为起重机内部滑轮组的简易图。现用该起重机将质量为200kg的建筑材料以0.5m/s的速度向上拉起5m，绳子自由端的拉力F所做功与时间的关系如图丙所示，不计绳重和摩擦，g=10N/kg。求：
（1）起重机对建筑材料做的有用功；
（2）该起重机滑轮组的机械效率；（结果保留小数点后一位）
（3）动滑轮的重力。

19．如图是某自动控制恒温箱的简化电路，电源电压恒定。照明灯L上标有“12V，3W”字样，灯L和电阻R的I-U图像如图。当只闭合开关S1时，灯L正常发光，温控开关S2会根据箱内温度自动通断实现恒温。求：
（1）灯L正常工作时的电流；
（2）通电30s电阻R产生的热量；
（3）若电源电压为6V，电路的最大功率。


五、实验题
20．许多实验器材在物理实验中都能重复利用，如图，是斜面在物理实验中多次使用。

（1）如图甲利用斜面和小车测量平均速度，实验时应保持斜面的倾斜角______（选填“较大”或“较小”），从而减小测量时间时造成的误差；
（2）图乙、丙实验都有让物体（小车或小球）从斜面的同一高度自由下滑的操作步骤，这样操作的目的是______；
（3）图乙实验中阻力对物体运动的影响是通过小车运动的距离来反映，图丙实验中小球动能的大小通过木块被推动的距离来反映，这里用到的实验方法是______。
21．如图甲所示是小康“探究平面镜成像时像与物的关系”的装置，其中A、B蜡烛完全相同，玻璃板固定在50cm刻度线处。

（1）小康选用玻璃板代替平面镜，主要是利用玻璃板透光的特点，便于______；
（2）选取两支完全相同的蜡烛A、B，是为了探究像与物的______关系；
（3）为探究平面镜所成的像是实像还是虚像，将蜡烛B移去，在相同位置上放上光屏，光屏上______（填“能”或“不能”）承接到蜡烛A的像，说明平面镜所成的像是虚像；
（4）小康的下面一些实验，其中说法正确的是______。
A．用照相机不能拍摄到蜡烛A通过玻璃板所成的像
B．用图乙所示较厚的玻璃板做实验时，观察到明亮程度不同的两个像，较暗的像是通过物体一侧的玻璃面形成的
C．两个像的大小是相等的
22．在“探究杠杆的平衡条件”实验中：

（1）小明安装好杠杆后，发现其左端下沉，如图甲所示。为使杠杆在水平位置平衡，应将平衡螺母向___________调节；
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N。如果在B处施加一个拉力使杠杆在水平位置再次平衡，当方向为___________时，拉力最小，大小为___________N；
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂___________。若两边同时各取走一枚硬币，则杠杆的___________端将下沉。
23．利用如图（a）所示的实验装置比较不同物质的吸热能力。

（1）实验时，选取质量_______、初温相同的甲、乙两种不同液体，用相同的酒精灯加热，加热时液体温度升高，这是通过_______方式来增大内能的。
（2）根据实验数据绘制的温度随时间变化关系如图（b）所示，分析可知，________液体的吸热能力更强。
（3）实验完成后，酒精灯中剩余酒精的热值_______（填“变大”“变小”或“不变”）。
24．在“测量小灯泡电功率”的实验中，实验器材如图甲所示。小灯泡的额定电压为2.5V，灯丝电阻约为8Ω。

（1）请用笔画线代替导线，在图甲中将电路连接完整；______
（2）开关闭合前滑动变阻器滑片P应移至______端。实验时，发现小灯泡不亮，各电表均无示数。用导线连接电流表两端，电压表有示数，则故障原因可能是电流表_______；
（3）排除故障后，进行实验，部分实验数据如下表。第4次测量时电流表示数如图乙所示，则小灯泡的额定电功率为_______W；
实验次数
1
2
3
4
5
电压U/V
1
1.5
2.0
2.5
3
电流I/A
0.20
0.24
0.28

0.34
（4）小明认为不用电流表，增加一个阻值为的定值电阻，同样能测量出灯泡的额定功率，设计了图丙所示的电路，请你帮他补全实验步骤：
①连接电路，闭合开关S，将拨向触点_______，调节滑动变阻器的滑片，使电压表的示数为；
②再将开关拨向另一触点，读出电压表示数为U。则小灯泡L的额定功率表达式为______（用、U、表示）。

六、综合题
25．小康了解到自己家最大电流为5A，最近新购置了一个电热水壶，如图甲所示，规格为“220V，1000W”；

（1）电热水壶的电线很短，因此电阻______，产生热量______，更加安全；
（2）小康把一电热水壶插进插座，打开开关，突然家里的用电器都不工作了，请写出两个可能的原因：①______；②______；
（3）比较电热水壶和电炉的加热效率，请从乙图中选择一组______；
（4）实验：将1L水加热至沸腾，探究电热水壶的效率。求：写出效率表达式。
物理量
方法（说明测量道具、物理量）
结论（用题目所给物理量表示）
水的密度ρ
水的比热容c
电热水壶额定功率P
用天平和烧杯称量出1kg的水倒入电热水壶中，用温度计测量并记录此时的温度为t1，闭合电热水壶开关，用秒表记录加热至沸腾的时间t，用温度计测量并记录沸腾时的温度为t2。
η=______

参考答案：
1．C
【详解】A．由图可知，步行3km步数为4718步，则步长

故A不符合题意；
BCD．由图可知步行3km用是45min，则步行的速度

故BD不符合题意，C符合题意。
故选C。
2．B
【详解】．正在发生的音叉把静止的乒乓球弹开，说明声音是由物体振动产生的，故A错误；
．乒乓球被弹开的幅度越大，说明音叉振动幅度越大，音叉的响度越大，故B正确，D错误；
C．音叉放在共鸣箱上，这时音叉的振动，同时引起共鸣箱内空气柱的振动，引起共鸣作用，使响度增大，故C错误。
故选。
3．A
【详解】A．流体流速越大，压强越小；流速越小，压强越大。机翼的形状是上凸下平，飞机飞行时，流过机翼上方的空气流速大，压强小，流过机翼下方的空气流速小，压强大，对飞机产生一个向上的升力，使飞机升空，故A正确；
B．飞机减速下降，飞机的运动状态不断改变，受非平衡力作用，故B错误；
C．飞机加速上升，质量不变，速度变大，动能变大；质量不变，高度增加，重力势能变大，所以重力势能没有转化为动能，动能的增加是因为发动机对飞机做了功，故C错误；
D．飞机上升过程中，海拔高度变大，大气压强变小，故D错误。
故选A。
4．C
【详解】根据题意，闭合开关S1，电源灯亮，当触摸玩具时（相当于触摸开关S2闭合），仿真鱼就会跳动，这说明灯泡与电动机工作时互不影响，是并联的；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。这说明开关S1在干路中，开关S2与电动机串联在一条支路中。故ABD不符合题意，C符合题意。
故选C。
5．B
【详解】A．如图所示，放入甲后，量筒读数为60mL，故甲的体积为
V甲排=60mL-20mL=40mL=40cm3＜V甲
故A错误，不符合题意；
B．甲受到的浮力为

故B正确，符合题意；
C．如图所示，放入乙后，量筒读数为70mL，故乙排开水的体积为
V乙=70mL-20mL=50mL>20mL
故C错误，不符合题意；
D． 根据公式F浮=ρ水gV排可知
V甲排 所以
F甲 故D错误，不符合题意。
故选B。
6．D
【详解】由电路图知道，与滑动变阻器串联，电压表测两端的电压，电压表测量两端的电压，电流表测电路中的电流；
A．闭合开关S，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，由知道，电路中的电流变小，即电流表的示数变小，故A错误；
B．电源电压不变，电路中的电流变小，根据可知电路中消耗的总功率变小，故B错误；
C．电路中的电流变小，由知道，两端的电压变小，即电压表的示数变小，故C错误；
D．由知道，电压表与电流表A示数的比值等于定值电阻的阻值，接入电路中的电阻变大，则两者的比值变大，故D正确。
故选D。
7．AC
【详解】A．未来理想能源应比常规能源更具有优越性，取得方便、清洁、安全、并且要便宜，使多数人能用得起，不能严重影响环境，故A正确；
B．核电站使用过的核废料中仍然含有放射性物质，仍会有放射性，会污染环境，必须谨慎处理，不能随便排放，故B错误；
C．在现代通信中电磁波有着广泛的应用，电视、广播、手机都是用电磁波来传递信息的，故C正确；
D．二极管是半导体，具有单向导电性，故D错误。
故选AC。
8．ABD
【详解】A．把凸透镜正对着太阳光，白纸上的最小亮点是该凸透镜的焦点，测量凸透镜光心到亮点焦点的距离为10cm，则该凸透镜的焦距为10cm，故A正确；
B．由图可知此时的物距为

则，由凸透镜成像规律可知，a处成倒立、缩小的实像，故B正确；
C．若把该光源向右平移15cm，此时物距为

，则b处仍然成倒立、缩小的实像，故C错误；
D．把该光源向右平移15cm，物距变小，像距会变大，像会变大，所以b处成的像比a处成的像大，故D正确。
故选ABD。
9．BD
【详解】A．根据甲乙两灯的铭牌信息可得


只闭合S1时，甲乙两灯串联，在串联电路中各处的电流相等，根据p=I2R可得甲、乙两灯的实际功率之比为

故A错误；
B．只闭合S2、S3时，甲乙两灯并联，在并联电路中，各支路两端的电压相等，根据可知，甲、乙两灯的实际功率之比为

故B正确；
CD．只闭合S1、S2时，甲灯被短路没有接入电路中，电路只有乙灯的简单电路，电源电压全部加在乙灯上，所以电路的总功率为

故C错误，D正确。
故选BD。
10． 热传递 扩散 不变
【详解】[1]用煤气炉烹饪食物时，煤气燃烧释放出来的热量主要通过热传递的方式给食物加热，使食物的内能增加。
[2]现场香气四溢属于扩散现象，说明分子在不停的做无规则运动。
[3]热值是燃料的一种特性，煤气燃烧一部分后，剩余煤气的种类没变，状态没变，则其热值不变。
11． 晶体 增加
【详解】[1]在10~20min时，该物质熔化时吸收热量，温度不变，有固定的熔点，所以该物质是为晶体。
[2]冰水混合物的温度是0℃，由图像可知，该物质熔化时的温度是低于0℃。将装有冰水混合物的试管放入正在熔化的该物质中时，冰水混合物会向该物质放热，内能减小，冰水混合物中的水会达到凝固结冰的条件，所以冰水混合物中的冰会变多，即冰的质量将增加。
12． 1000 减小
【详解】[1]该机在上升过程中无人机重力做的功
W=Gh=200N×5m=1000J
[2]无人机在5米高空水平飞行进行喷洒消毒时，飞机的速度不变，但质量变小，所以无人机的动能减小。
13． 甲 进户线中的火线断路
【详解】[1]为了用电安全，控制灯泡的开关应接在灯泡和火线之间，因此甲是火线；
[2]闭合开关后灯泡不亮，用试电笔分别检测A、B、C点氖管不发光，说明在A与电源之间出现了断路，即进户线中的火线断路。
14． 列车 运动状态
【详解】[1]小明坐在疾驰的“复兴号”列车上，看到路边的景物相对于列车飞速向后移动，说明所选的参照物与景物之间的位置发生变化，所以选择以列车为参照物。
[2]当列车刹车时，列车受到阻力的作用，速度越来越慢，说明力可以改变物体的运动状态。
15． 2.4 30
【详解】[1]闭合开关S1，断开开关S2时，R1和R2串联，闭合开关S2，断开开关S1时，R1、R2、R3串联，电路中的电流变化了

电路中的总功率的变化了

[2]闭合开关S2，断开开关S1时，滑动变阻器的位置不变，可将滑动变阻器看作定值电阻。闭合开关S1，断开开关S2时，电路中的总电阻为

闭合开关S2，断开开关S1时，电路中的总电阻为

定值电阻R3的阻值为

16． 低温 6×104
【详解】[1]根据可知，当电压一定时，电阻越大，功率越小，挡位越低。当旋转触片接触触点1和2时，只有R1接入电路，电阻较大，功率较小，为低温挡；当旋转触片接触触点2和3时，电阻R1、R2并联，电阻较小，功率较大，为高温挡。
[2]当旋转触片接触触点1和2时，只有R1接入电路，为低温挡。根据可知，此时的功率为

低温挡通电1min，电流产生的热量为

17． 支点 远 靠近
【详解】[1]支点是杠杆绕着转动的点，图中跷跷板绕转轴转动，转轴相当于杠杆的支点。
[2]跷跷板水平平衡时，设妹妹的总重力为G1，力臂为l1，小涛的重力为G2，力臂为l2，由杠杆平衡条件得到
G1l1=G2l2
已知
G1>G2
所以
l1 小涛比妈妈离转轴远一些。
[3]若妈妈放下怀抱中的妹妹（妈妈的位置不变），G1减小，l1不变，G2不变，为了保持跷跷板水平平衡，由杠杆平衡条件可知，减小l2，小涛应适当靠近转轴。
18．（1）；（2）83.3％；（3）400N。
【详解】（1）建筑材料的质量为m=200kg，可知建筑材料的重力大小为

建筑材料提升的高度h=5m，可知起重机对建筑材料做的有用功大小为

（2）建筑材料的速度为v=0.5m/s，由得所用时间为

当时，由丙图可知拉力做的总功为，起重机的机械效率为
％=83.3％
（3）起重机做的额外功为

不计绳重和摩擦时

整理可得

答：（1）起重机对建筑材料做的有用功为；
（2）滑轮组的机械效率为83.3％；
（3）动滑轮重为400N。
19．（1）0.25A；（2）432J；（3）4.8W
【详解】解：（1）由题知，灯L的的额定电压12V，额定功率是3W，由可得，灯L正常工作的电流

（2）当只闭合开关时，电路为灯L的简单电路，此时灯L正常发光，所以电源电压为

由R的图像知，当时，，所以R的阻值为

开关和温控开关都闭合时，L与R并联，所以

通电30s电阻R产生的热量为

（3）电源电压一定，由知，当两开关都闭合时，电路的总电阻最小，总功率最大，若电源电压为6V，则

此时R的电功率为

由图像知，此时通过灯泡的电流，灯泡的电功率为

电路的最大功率为

答：（1）灯L正常工作时的电流为；
（2）通电30s电阻R产生的热量为432J；
（3）若电源电压为6V，电路的最大功率为。
20． 较小 使物体到达斜面底端的速度相同 转换法
【详解】（1）[1]实验中，应使斜面的坡度较小，为了增长测量时间，方便计时，以减小测量时间的误差。
（2）[2]乙、丙实验中，物体都从斜面的同一高度自由下滑，则物体到达水平面时的速度是相同的。
（3）[3]将阻力大小转化为小车运动的距离，将动能大小转化为木块被推动的距离，采用的实验方法是转换法。
21． 确定像的位置 大小 不能 C
【详解】（1）[1]平面镜是不透明的，只能在平面镜中看到平面镜前物体的像，不能看到平面镜后面的物体，所以实验时不采用不透明的平面镜。用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置。
（2）[2]实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时可以比较像与物大小关系。
（3）[3]因为光屏只能接收实像，不能接收虚像，而平面镜成虚像，将蜡烛B移去，在相同位置上放上光屏，在光屏上不能承接到像。
（4）[4]照相机能拍摄到蜡烛A通过玻璃板所成的像；光线射到玻璃上，要发生反射和折射。玻璃有两个表面，前表面直接反射，较亮，所以其中距离观察者较近的像较亮，距离观察者较远的像较暗；远处的像是后表面反射形成的，蜡烛的光线进入玻璃前表面发生一次折射，在后表面反射回来，这是一次反射。反射的光线从玻璃到空气又要发生折射，这是第二次折射。较暗的像是通过靠近像一侧的玻璃面形成的，两个像的大小是相等的。故AB错误，C正确。
故选C。
22． 右 竖直向下 2 2：1 右
【详解】（1）[1]由图甲知，杠杆的左端下沉，应向右调节平衡螺母才能让杠杆在水平位置平衡。
（2）[2][3]在B处施加的动力方向竖直向下时，对应的动力臂最大。据杠杆的平衡条件，阻力和阻力臂不变时，动力臂最大，对应的动力最小。杠杆在水平位置平衡时，有
3×0.5N×4l=F1×3l
解得最小拉力
F1=2N
（3）[4]由图示知，左边对杠杆的作用力为2个硬币的重力，右边对杠杆的作用力为4个硬币的重力，设每个硬币的重力为G，则有
G1：G2=2G：4G=1：2
据杠杆的平衡条件有
l1：l2=G2：G1=2：1
[5]在两边同时取走一枚硬币，则左边和右边分别是
(2G-G)×l1=G×l1=2Gl2
(4G-G)×l2=3Gl2
所以杠杆的右端下沉。
23． 相等 热传递 乙 不变
【详解】（1）[1]实验时，根据控制变量法的需要，选取质量相等、初温相同的甲、乙两种不同液体，用相同的酒精灯加热，加热相同的时间，通过比较两种液体的温度变化，来比较两种液体的吸热本领。
[2]加热时烧杯壁吸收酒精灯的热量，再把热量传递给液体，液体温度升高，这是通过热传递的方式来增大内能的。
（2）[3]由乙图可知，加热相同时间，相同质量的两种液体吸收相同的热量时，甲液体的温度变化较大，由此可知甲的吸热能力较差，乙液体的吸热能力更强。
（3）[4]热值是燃料的一种性质，不随质量的变化而变化，因此实验完成后，酒精灯中剩余酒精的热值不变。
24． B 断路 0.75 2
【详解】（1）[1]电路连接时，灯泡与滑动变阻器和电流表串联，与电压表并联，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω，电路中的电流

电流表选择的量程为0～0.6A，电路连接如下图

（2）[2]闭合开关前，为了保护电路，滑动变阻器的滑片应置于最大阻值处，由甲图可知滑片应滑到B端。
[3]用导线连接电流表两端时，灯泡发光，说明电源、开关、滑动变阻器、灯泡是通路，实验时发现发现小灯泡不亮，电流表无示数，电压表无示数，原因是电流表断路。
（3）[4]根据题意知道，移动滑片使电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙，图中电流表选用小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
（4）[5]由图知道，闭合开关S，将S1拨向触点2，将滑动变阻器R1调到最大阻值，此时灯泡、滑动变阻器和电阻R0串联，调节滑动变阻器的阻值，电压表测量L2的电压，示数记为U额。
[6]将S1拨向触点 1，此时电压表测量L、R0的电压，示数记为U，则此时电路电流为

小灯泡的实际功率为

25． 小 少 电热水壶短路 电热水壶的功率太大 B
【详解】（1）[1][2]由导体的电阻影响因素可知，电热水壶电线很短，电阻很小，由可知，在电流和时间相同时，电阻阻值越少，电线放出的热量越少，热水壶就越安全。
（2）[3][4]家里的用电器都不工作了，可能是短路或者用电器过载导致空气开关跳闸，所以可能原因为：①电热水壶短路；②电热水壶的功率太大了。
（3）[5]要比较电热水壶和电炉的加热效率，应控制电热水壶和电炉的电功率和水的质量相同，综上分析知，故AC不符合题意，B符合题意。
故选B。
（4）[6]水吸收的热量为

由可知，电热水壶消耗的电能为，电热水壶的效率
