2023年辽宁省沈阳市中考一模物理试题（含解析）

这是一份2023年辽宁省沈阳市中考一模物理试题（含解析），共22页。试卷主要包含了单选题，多选题，填空题，计算题，实验题，综合题，作图题等内容，欢迎下载使用。

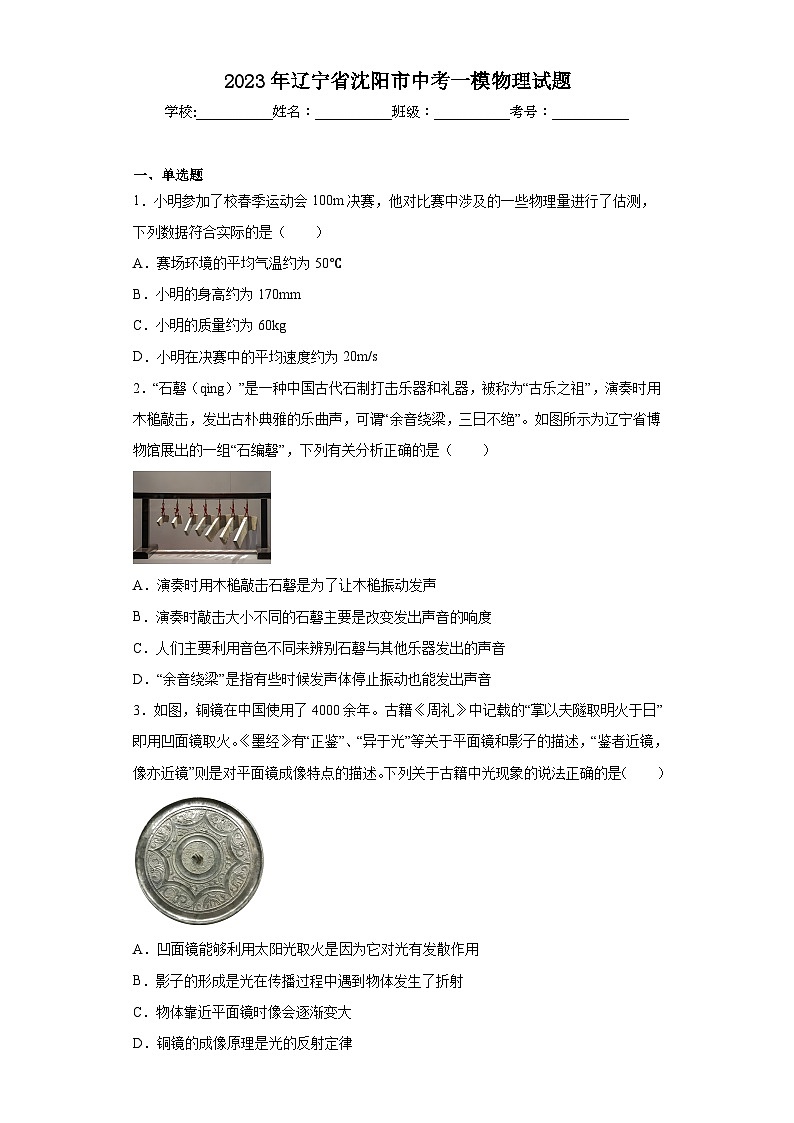

2023年辽宁省沈阳市中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．小明参加了校春季运动会100m决赛，他对比赛中涉及的一些物理量进行了估测，下列数据符合实际的是（　　）
A．赛场环境的平均气温约为50℃
B．小明的身高约为170mm
C．小明的质量约为60kg
D．小明在决赛中的平均速度约为20m/s
2．“石磬（qìng）”是一种中国古代石制打击乐器和礼器，被称为“古乐之祖”，演奏时用木槌敲击，发出古朴典雅的乐曲声，可谓“余音绕梁，三日不绝”。如图所示为辽宁省博物馆展出的一组“石编磬”，下列有关分析正确的是（　　）

A．演奏时用木槌敲击石磬是为了让木槌振动发声
B．演奏时敲击大小不同的石磬主要是改变发出声音的响度
C．人们主要利用音色不同来辨别石磬与其他乐器发出的声音
D．“余音绕梁”是指有些时候发声体停止振动也能发出声音
3．如图，铜镜在中国使用了4000余年。古籍《周礼》中记载的“掌以夫隧取明火于日”即用凹面镜取火。《墨经》有“正鉴”、“异于光”等关于平面镜和影子的描述，“鉴者近镜，像亦近镜”则是对平面镜成像特点的描述。下列关于古籍中光现象的说法正确的是（　　）

A．凹面镜能够利用太阳光取火是因为它对光有发散作用
B．影子的形成是光在传播过程中遇到物体发生了折射
C．物体靠近平面镜时像会逐渐变大
D．铜镜的成像原理是光的反射定律

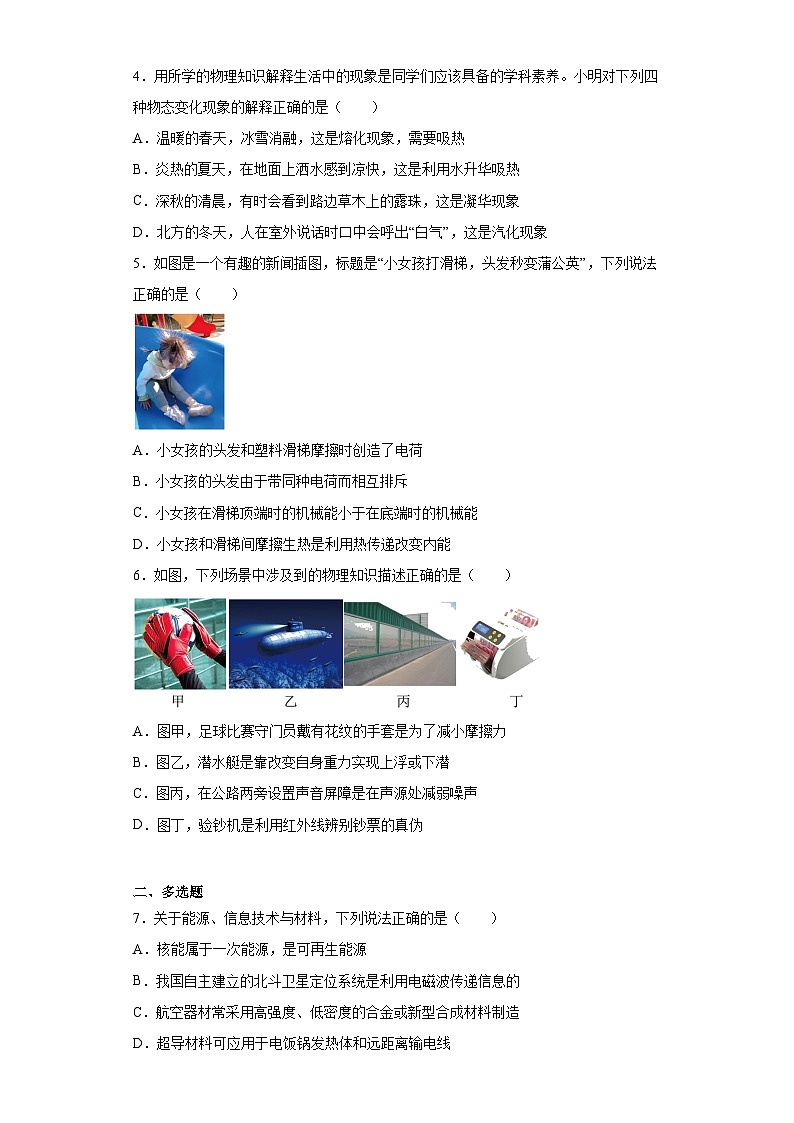

4．用所学的物理知识解释生活中的现象是同学们应该具备的学科素养。小明对下列四种物态变化现象的解释正确的是（　　）
A．温暖的春天，冰雪消融，这是熔化现象，需要吸热
B．炎热的夏天，在地面上洒水感到凉快，这是利用水升华吸热
C．深秋的清晨，有时会看到路边草木上的露珠，这是凝华现象
D．北方的冬天，人在室外说话时口中会呼出“白气”，这是汽化现象
5．如图是一个有趣的新闻插图，标题是“小女孩打滑梯，头发秒变蒲公英”，下列说法正确的是（　　）

A．小女孩的头发和塑料滑梯摩擦时创造了电荷
B．小女孩的头发由于带同种电荷而相互排斥
C．小女孩在滑梯顶端时的机械能小于在底端时的机械能
D．小女孩和滑梯间摩擦生热是利用热传递改变内能
6．如图，下列场景中涉及到的物理知识描述正确的是（　　）

A．图甲，足球比赛守门员戴有花纹的手套是为了减小摩擦力
B．图乙，潜水艇是靠改变自身重力实现上浮或下潜
C．图丙，在公路两旁设置声音屏障是在声源处减弱噪声
D．图丁，验钞机是利用红外线辨别钞票的真伪

二、多选题
7．关于能源、信息技术与材料，下列说法正确的是（　　）
A．核能属于一次能源，是可再生能源
B．我国自主建立的北斗卫星定位系统是利用电磁波传递信息的
C．航空器材常采用高强度、低密度的合金或新型合成材料制造
D．超导材料可应用于电饭锅发热体和远距离输电线
8．如图，我国东北地区有个民间传统习俗，在端午节时孩子们用煮熟的鸡蛋互顶，就是先让两个熟鸡蛋紧贴在一起，然后双方用力相互挤压，谁的鸡蛋先破，谁就算输。吃不掉的鸡蛋也不会浪费，可以做成美味的茶叶蛋。下列相关说法正确的是（　　）

A．将鸡蛋放在水平摊开的掌心里静止，鸡蛋受到的重力和支持力彼此平衡
B．互顶时破损的鸡蛋受到的压强比没破损的鸡蛋受到的压强大
C．如果鸡蛋不小心掉落，在掉落过程中重力对鸡蛋做功
D．茶叶蛋闻起来会有清淡的茶香，这是扩散现象
9．如图甲是某品牌自动筛选器的示意图，图乙是简化的原理图。放在水平传送带上的产品，经过装有压敏电阻R的检测区时，R的阻值发生变化，其阻值随压力F变化的关系如图丙所示。R0是定值电阻，当电路中电压表示数小于设定值时（设定值固定不变），机械装置启动，将质量偏小的不合格产品推出传送带，实现自动筛选功能。下列说法正确的是（　　）

A．当检测区没有产品时，电路中的电流最大
B．检测区产品质量越小，电压表的示数越小
C．检测区产品质量越大，电路中的总功率越大
D．若要提高通过检测区产品的最小质量，可将电源电压调低

三、填空题
10．如图，中国空间站（CSS）的宇航员在失重的环境下搬运包裹，宇航员将包裹向前推出的同时自己也会向后运动，这说明力的作用是___________，远去的包裹相对于宇航员是___________（选填“运动”或“静止”）的。

11．如图，把干净的玻璃板吊在弹簧测力计的下面，读出测力计的示数。使玻璃板水平接触水面，然后稍稍用力拉玻璃板，弹簧测力计的示数变大，这说明玻璃板和水分子间存在分子 ___________力，测力计示数变大时，弹簧具有的弹性势能 ___________（选填“变大”“变小”或“不变”）。

12．如图，用吸管A可以把杯中饮料“吸”到嘴里，是因为___________的存在；对吸管B吹气，饮料会上升到A管中，这是因为流体中流速大的位置，压强___________。

13．小明利用家中的衣服挂、矿泉水瓶、小卡片、细线、水等物品探究二力平衡的条件。如图甲所示，他将原来处于静止状态的小卡片扭转一个角度，松手后，小卡片的运动状态 ___________（选填“会”或“不会”）改变，本实验中的衣服挂起到了改变拉力方向的作用，它类似于简单机械中的 ___________。小明利用衣服挂组装的机械可以将水瓶平稳搬运到高处，如图乙所示，当细线被拉下0.6m时，水瓶上升 ___________m。

14．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生___________，这时电路中的___________（选填 “漏电保护器”或“空气开关" ）会跳闸保护电路。
15．如图，一辆卡车在5×103N牵引力的作用下，沿平直公路匀速行驶了1000m，则卡车牵引力做功为 ___________J，卡车的车轮做的十分宽大是为了减小 ___________，在刹车的过程中，卡车的动能 ___________（选填“增大”“减小”或“不变”）。

16．如图所示，由通电螺线管的磁感线方向可知，电流表的上端为 ___________接线柱（选填“正”或“负”）；静止的小磁针的右端为 ___________极（选填“N”或“S”）。

17．小明在家里用一张特殊材料的纸折成火锅，加上水，如图所示。纸锅中水的质量为1kg，利用天然气将水从20℃加热到70℃时，水需要吸收 ___________J的热量，在这个过程中，燃烧天然气放出的热量 ___________（选填“大于”“小于”或“等于”）水吸收的热量。[水的比热容为4.2×103J/（）]


四、计算题
18．小明在学习了浮力相关知识后，在实验室利用弹簧测力计和量筒分别测出了未知液体和石块的密度。如图甲，小明先用弹簧测力计测出石块的重，示数F1=0.4N；随后将适量液体倒入量筒中测得体积如图乙所示；再将石块浸没在液体中，测力计示数F2=0.2N，量筒中液体和石块的总体积如图丙所示。（g取10N/kg）求：
（1）石块浸没在液体中受到的浮力；
（2）未知液体的密度；
（3）石块的密度。

19．如图所示是电源电压可调的电路，电阻R1=10Ω，R2=30Ω，灯泡L上标有“6V，3.6W”字样。（不考虑温度对灯泡电阻的影响）求：
（1）灯泡L的电阻；
（2）开关S1、S2、S3闭合，调节电源电压为3V，通电10s电路消耗的电能；
（3）开关S1闭合，S2、S3断开，调节电源电压使灯泡L正常发光，电路消耗的总功率。


五、实验题
20．如图甲，在“探究水沸腾时温度变化的特点”实验中，小明和小红所用器材规格完全相同。

（1）图乙、丙是小明观察到的气泡在水中变化的现象，则 _____（选填“乙”或“丙”）图是水沸腾时的情形；
（2）图丁是小明与小红根据实验数据绘制的水温随时间变化的图像，由图像可知：
①本次实验中水沸腾时的温度为 _____℃；
②小明与小红把水加热到沸腾所用的时间不同，主要原因是 _____。
21．小明利用如图所示的装置“研究液体内部的压强”。

（1）实验前，小明发现当压强计的探头在空气中时，U形管左右两侧液面不相平，如图甲所示，接下来他的操作是 _____；
（2）小明调整好器材后，将探头放入水中，U形管两侧液面出现高度差，这说明液体内部存在 _____；
（3）将水中探头朝向不同方向，比较图乙、丙、丁可知，在液体内部的同一深度，向各个方向的压强 _____；
（4）完成上述实验后，小明与同学经过交流又设计了一个实验装置，如图2所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时，其形状发生改变。若往隔板两侧分别加入两种不同液体，其中不能比较两种液体密度大小关系的是 _____（选填字母）。
22．在“探究凸透镜成像的规律”的实验中，老师要求分组实验的每名同学都要独立完成实验操作。

（1）在测量凸透镜焦距时，凸透镜、蜡烛、光屏位于图甲所示的位置上，此时蜡烛到凸透镜的距离是 _____cm，点燃蜡烛，小明发现光屏上恰好出现一个与透镜等大的圆形光斑，小明认为烛焰的位置可能在凸透镜的焦点或两倍焦距的位置上，为了做进一步的判断，小明来回移动光屏，如果出现 _____现象，则说明烛焰的位置在凸透镜的焦点上；
（2）测出焦距后，不断改变物距进行实验，并将成像性质和物距、像距记录在表格中。待其他同学完成实验后，小明发现蜡烛由于长时间燃烧已经明显变短，烛焰的像成在光屏偏上的位置且不完整，为了顺利完成接下来的实验，若只调节一个器材，小明需调节 _____（选填“蜡烛”“凸透镜”）的高度，使像成在光屏的中央；
（3）如图乙，当蜡烛在35cm刻度处时，小明将光屏移到80cm刻度处找到了清晰的像，_____（选填“照相机”“投影仪”或“放大镜”）是利用这个成像性质工作的。如果蜡烛到凸透镜的距离为30cm时，则应该将光屏移到 _____cm刻度处，光屏上会出现清晰的像。
23．老师布置了一个实践作业，让同学们研究哪种材质防滑效果好。小明选择了外形和体积相同的实心橡胶块和塑料块进行实验。

（1）如图1，小明将橡胶块平放在水平长木板上，用量程较大的弹簧测力计沿水平方向拉动，使其做 ___________运动，根据 ___________知识可以知道测力计示数等于橡胶块所受滑动摩擦力大小；
（2）重复三次实验，测完橡胶块受到的滑动摩擦力后，小明用同样的方法测塑料块与长木板之间的滑动摩擦力，比较两组数据后得出结论。请指出这样操作存在的问题，并且在不改变器材的情况下提出改进方案：___________；
（3）小明认为滑动摩擦力的大小可能与物体运动速度有关。他首先制做了一个简易电动机如图2所示，为了使电动机能够连续转动，需要先将线圈左端引线上半周的绝缘漆皮刮掉，接着刮掉右端引线 ___________的绝缘漆皮；然后用电动机以不同的速度拉动物体，这就需要不断改变电动机的转速，小明应该在电路中增加的一个元件是 ___________。
24．小明用如图甲所示的电路测量小灯泡的电功率。现有器材：两节新干电池、额定电压是2.5V的小灯泡、电流表、电压表、滑动变阻器、开关和导线若干。

（1）图甲中有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线将电路连接正确___________；
（2）正确连接电路后，开关闭合前，滑动变阻器的滑片要放在 ___________，小明调节滑动变阻器使小灯泡两端的电压等于2.5V，此时电流表示数如图乙所示。小明继续改变小灯泡两端电压，观察小灯泡的亮度，测量它的电功率并将部分实验数据记录到如下表格中：
次数
电压U/V
电流I/A
电功率P/W
小灯泡亮度
1
2.5


正常
2
2
0.28

较暗
3

0.32

较亮
（3）利用所得数据计算小灯泡的额定功率为 ___________W，经过计算可知小灯泡的实际电功率越大，小灯泡发光越 ___________，当电流表的示数为0.32A时，电压表的示数可能是 ___________（选填字母）。
A．2.5V    B．2.6V    C．2.7V

六、综合题
25．如图甲是一款油电混合动力城市客车（HEV），它采用传统的汽油机和电动机作为动力源，工作时汽油机和电动机动力可互补，当司机踩制动时，相当于切断动力，车辆在减速滑行时利用机械装置带动发电机转动，回收大部分机械能，使它同时具有节能和低排放等特点。电池组工作电压240V，储存的电能约为1.2kW·h，主要用于加速助力及能量回收。

①图乙是四冲程汽油机 ___________冲程的示意图；
②图丙是客车的动力组成及原理示意图，下列说法正确的是 ___________（选填字母）。
A．电动机的工作原理是电磁感应，电能转化为机械能
B．电池组的容量约为5A·h，充电时电能转化为化学能
C．切断动力，车辆减速滑行是因为受到惯性作用

七、作图题
26．如图甲所示，是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动可看作是杠杆，浮子通过金属连杆与滑杆另一端相连接。当往油箱加注汽油时，请在图乙中画出此时连杆对滑杆左端施加的力F及其力臂l。


八、填空题
27．如图是小明利用电磁继电器设计的一个油量报警器，其中A、B为电磁继电器的两个静触点，C为连接指示灯的接线柱。开关S1、S2闭合，当油箱里的油量很多时，指示灯不亮；当油面降低到一定高度时，虚线框内电路中的指示灯亮起报警，表示油箱中的油量过少。要实现这个想法接线柱C应该与 ___________静触点用导线连接。在调试装置的过程中，小明发现在不影响油量表正常工作的情况下，可以利用电磁继电器中的弹簧或电磁铁来设定报警时油面的高度。如果想要提高报警时油面的高度，具体做法是 ___________。（写出一条合理的做法即可）


参考答案：
1．C
【详解】A．春季的环境温度不可能高于36℃，赛场环境的平均气温不可能高达50℃，故A不符合题意；
B．小明的身高约为1.70m，而170mm=17cm，故B不符合题意；
C．中学生的体重约50kg左右，故小明的质量约为60kg，符合实际。故C符合题意；
D．小明在决赛中的平均速度约为20m/s，那么100m决赛成绩约为5s。但100m赛跑的优秀运动员的成绩仅仅10s左右，故D不符合题意。
故选C。
2．C
【详解】A．演奏时用木槌敲击石磬是为了让石磬振动发声，故A错误；
B．演奏时敲击大小不同的石磬主要是改变发出声音的音调，故B错误；
C．音色是发声体本身具有的特征，人们主要利用音色不同来辨别石磬与其他乐器发出的声音，故C正确；
D．“余音绕梁”是指有些时候发声体停止振动，已经传播出去的声音继续在空气中传播，故D错误。
故选C。
3．D
【详解】A．凹面镜对光线有会聚作用，能会聚太阳光对物体加热，使一些易燃物达到燃点燃烧，从而达到取火的目的，故A错误；
B．影子的形成是由于光沿直线传播的过程中遇到遮挡物，而在遮挡物后形成阴影，故B错误；
C．由平面镜成像的特点可知，像和物关于平面镜对称，大小相等，所以物体靠近平面镜时像的大小不变，故C错误；
D．铜镜的成像属于平面镜成像，所成的像是由反射光线的反向延长线形成的虚像，原理是光的反射定律，故D正确。
故选D。
4．A
【详解】A．冰雪消融，是固态的雪变成液态的水，这是熔化现象，需要吸热，故A正确；
B．在地面上洒水感到凉快，是液态的水变成气态的水蒸气，这是利用水蒸发吸热，故B错误；
C．路边草木上的露珠，是气态的水蒸气变成液态的小水滴，这是液化现象，故C错误；
D．呼出的“白气”，是气态的水蒸气变成液态的小水滴，这是液化现象，故D错误。
故选A。
5．B
【详解】A．小女孩的头发和塑料滑梯摩擦时电子发生了转移，不是创造了电荷。故A错误；
B．小女孩的头发由于带同种电荷而相互排斥，所以分散开，秒变“蒲公英”，故B正确；
C．小女孩在下滑时，要克服摩擦力做功，一部分机械能转化为内能，所以在滑梯顶端时的机械能大于在底端时的机械能，故C错误；
D．小女孩和滑梯间摩擦生热，需要克服摩擦力做功，因此是利用做功改变内能，故D错误。
故选D。
6．B
【详解】A．戴有花纹的手套是通过增大接触面粗糙程度来增大摩擦力，故A错误；
B．潜水艇排开液体的体积不变，潜水艇受到的浮力不变，通过向潜水艇中吸水或排水来改变自身重力实现上浮或下潜，故B正确；
C．在公路两旁设置声音屏障是阻止噪声的传播，所以是在传播过程中减弱噪声，故C错误；
D．紫外线能使荧光物质发光，所以验钞机是利用紫外线辨别钞票的真伪，故D错误。
故选B。
7．BC
【详解】A．核燃料是矿产资源，在短期内无法恢复，所以核能属于不可再生资源，故A错误；
B．北斗卫星定位系统是利用电磁波传递信息的，故B正确；
C．航空器材制造材料强度高就不易变形，密度小有利于减小负重节约能源，故C正确；
D．超导材料电阻几乎为零，根据焦耳定律可知，电阻为零时导体不发热；电饭锅发热体应用了电流热效应，所以超导材料不能用于电饭锅发热体，故D错误。
故选BC。
8．ACD
【详解】A．鸡蛋受到的重力和掌心给鸡蛋的支持力大小相等、方向相反、作用在同一条直线上，两个力都作用在同一个鸡蛋上，所以这两个力是一对平衡力，故A正确；
B．两个鸡蛋互顶时受到的力相等，因为物体间力的作用是相互的，鸡蛋互顶时受力面积也是相等的，根据可知，两个鸡蛋受到的压强是相等的，故B错误；
C．判断力对物体是否做功的两个条件：①一定要有力的作用，②物体在力的方向上要移动一段距离。如果鸡蛋不小心掉落，在这个过程中鸡蛋受到了重力，并且在重力的方向上移动了一段距离，所以重力对鸡蛋做功了，故C正确；
D．茶叶蛋闻起来会有清淡的茶香，这是扩散现象，原因是分子在永不停息地做无规则运动，故D正确。
故选ACD。
9．BCD
【详解】由电路图知道，压敏电阻R与定值电阻R0串联，电压表测量定值电阻R0两端的电压；
A．当检测区没有产品时，压敏电阻R受到的压力为零，由图丙可知，此时压敏电阻的阻值最大，由串联电路的电阻规律可知，电路中的电阻最大，电源电压不变，由知道，此时电路中的电流最小，故A错误；
B．检测区产品质量越小，压敏电阻R受到的压力越小，由图丙可知，压敏电阻R受到的压力越小，压敏电阻R的阻值越大，由串联电路的电阻特点可知，电路中的总电阻越大，电源电压不变，由知道，电路中的电流越小，由U=IR0知道，定值电阻R0两端的电压越小，即电压表的示数越小，故B正确；
C．检测区产品质量越大，压敏电阻R受到的压力越大，由图丙知道，压敏电阻R受到的压力越大，压敏电阻R的阻值越小，由串联电路的电阻特点可知，电路中的总电阻越小，电源电压不变，由知道，电路中的总功率越大，故C正确；
D．若要提高通过检测区产品的最小质量，压敏电阻受到的压力变大，压敏电阻接入电路的阻值变小，根据串联分压原理可知压敏电阻两端的电压变小，根据串联电路电压规律知道，定值电阻两端的电压变大，若电压表示数不变，根据串联电路电压规律知道，可适当减小电源电压，故D正确。
故选BCD。
10． 相互的 运动
【详解】[1]宇航员将包裹向前推出，宇航员对包裹有向前的作用力；将包裹向前推出的同时宇航员也会向后运动，包裹对宇航员有向后的作用力，说明力的作用是相互的。
[2]以宇航员为参照物，包裹相对于宇航员正在远去，其相对位置发生改变，说明远去的包裹相对于宇航员是运动的。
11． 引 变大
【详解】[1]因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大。
[2]测力计示数变大时，弹簧受到的拉力变大，形变程度变大，所以具有的弹性势能变大。
12． 大气压 小
【详解】[1]用吸管可以把饮料“吸”到嘴里，是因为外界大气压大于管内的气压，将饮料压到嘴里，故是因为大气压的存在。
[2]对吸管B吹气，吸管B内的空气流速大，吸管A上方吸管口空气流速也会增大，压强小，杯中的水会被大气压压入管A，管A中的水会上升。
13． 会 定滑轮 0.12
【详解】[1]小明将原来处于静止状态的小卡片扭转一个角度，两个力不在同一条直线上，受到的两个力不是一对平衡力，松手后，小卡片的运动状态会改变。
[2]本实验中的衣服挂起到了改变拉力方向的作用，它类似于简单机械中的定滑轮。
[3]小明利用衣服挂组装的机械可以将水瓶平稳搬运到高处，如图乙所示，当细线被拉下0.6m时，此时滑轮组的绳子的段数n=5，水瓶上升的高度为

14． 短路 空气开关
【详解】[1][2]裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；发生短路时，通过火线和零线的电流是平衡的，所以漏电保护器不会跳闸。
15． 5×106 压强 减小
【详解】[1]卡车受到的牵引力F=5×103N，匀速行驶的距离s=1000m，则卡车牵引力做功为
W=Fs=5×103N×1000m=5×106J
[2]卡车的车轮做的十分宽大是为了增大受力面积，减小压强，防止压坏路面。
[3]动能的大小与物体的质量和速度有关。所以卡车在刹车的过程中，卡车的质量不变，速度减小，动能减小。
16． 正 S
【详解】[1][2]通电螺线管外部的磁场总是从N极发出，回到S极，根据磁感线的方向可知，通电螺线管的左端是N极，右端是S极；根据安培定则可知：在螺线管的外部，电流从螺线管的左端流入、右端流出，电流表中的电流总是从正接线柱流入，从负接线柱流出来，所以电流表的上端为正接线柱。通电螺线管的右端为S极，由异名磁极相互吸引可知小磁针的左端是N极，所以静止的小磁针的右端为S极。
17． 大于
【详解】[1]水需要吸收的热量为


[2]在这个过程中，一直存在有热量的散失，燃烧天然气放出的热量无法完全被水吸收，所以燃烧天然气放出的热量大于水吸收的热量。
18．（1）0.2N；（2）；（3）
【详解】解：（1）用弹簧测力计测出石块的重力为0.4N，石块浸没在液体中，测力计示数为0.2N，则石块浸没在液体中受到的浮力

（2）由乙、丙两图可知，石块浸没在液体中，排开液体的体积

根据阿基米德原理可知

所以液体的密度

（3）由得石块的质量

因为石块浸没在液体中，故石块的体积

则石块的密度

答：（1）石块浸没在液体中受到的浮力为0.2N；
（2）未知液体的密度为；
（3）石块的密度为。
19．（1）10Ω；（2）12J；（3）7.2W
【详解】解：（1）由可知，灯泡L的电阻

（2）当开关S1、S2、S3闭合时，电阻R1短路，L与R2并联， 由可知，通过R2的电流

通过L的电流

则电路的总电流

故通电10s电路消耗的电能

（3）当开关S1闭合，S2、S3断开，L与R1串联，当L正常发光时，电路电流

此时电阻R1两端的电压

电源电压

由可知，电路消耗的总功率

答：（1）灯泡L的电阻为10Ω；
（2）开关S1、S2、S3闭合，调节电源电压为3V，通电10s电路消耗的电能为12J；
（3）开关S1闭合，S2、S3断开，调节电源电压使灯泡L正常发光，电路消耗的总功率为7.2W。
20． 乙 96 开始记录时水的温度不同
【详解】（1）[1]水沸腾前，烧杯下面的水先汽化成水蒸气，密度较小的水蒸气气泡要上升，温度较高的水蒸气升到上面遇到低温的水又液化为水，所以气泡越来越小。水沸腾时，烧杯上下的水温都达到了沸点，气泡在上升过程中，不断有水汽化成新的水蒸气，所以气泡越来越大。所以乙图中的情形是水沸腾时的情形。
（2）[2]由图可知，纵坐标表示的是温度，每个小格表示2 ℃，当水温达到沸点后温度不再升高，故本次实验中水沸腾时的温度为96 ℃。
[3]如图所示，水温达到沸点前，两人绘制的温度-时间图像是两条平行线，这说明在相同的时间内温度的变化量相同，也就是加热装置相同，水的质量也相同。小明与小红把水加热到沸腾所用的时间不同，那是因为小红从80℃的水温开始记录，小明从90℃的水温开始记录，他们各自开始记录时水的温度不同。
21． 拆除橡皮管重新安装 压强 相等 D
【详解】（1）[1] 当压强计的探头在空气中时，U形管左右两侧液面不相平，说明U形管左右两侧液面上边气压不相等，可能有漏气的情况。需要把橡皮软管拆了重新安装。
（2）[2] 小明将探头放入水中，U形管两侧液面出现高度差，这说明液体内部存在压强。
（3）[3] 比较图乙、丙、丁可知，在液体内部的同一深度，无论金属探头朝向那个方向，U形管两侧液面高度差都不变，说明在液体内部的同一深度，向各个方向的压强都相等。
（4）[4]如图A可知，高度相同时，橡皮膜向右凸，说明左边压强大，根据可知，左边液体密度大；
如图B可知，橡皮膜向右凸，说明左边压强大，左边液体深度较小，根据可知，左边液体密度大；
如图C可知，橡皮膜是平直的，说明两边压强相等，左边液体高度较小，根据可知，左边液体密度大；
如图D可知，橡皮膜向左凸，说明右边压强大，右边液体高度也较大，根据不能判断出两边液体密度大小。
故选D。
22． 10.0 光屏上光斑的大小几乎不变 蜡烛 投影仪 65
【详解】（1）[1]如图所示，0-10cm间被平均分成10个小格，每个小格表示1cm，刻度尺的分度值是1cm。图中蜡烛到凸透镜的距离为10.0cm，测量长度时一定要记得估读到分度值的下一位。
[2] 点燃蜡烛，小明发现光屏上恰好出现一个与透镜等大的圆形光斑，这说明光源在凸透镜焦点的位置，根据凸透镜光路特点，经过焦点的光经凸透镜折射后平行于主光轴射出。如果来回移动光屏，可以观察到光屏上光斑的大小几乎不变。
（2）[3] 蜡烛由于长时间燃烧已经明显变短，烛焰的像成在光屏偏上的位置且不完整，若只调节一个器材，我们可以把蜡烛位置升高到和凸透镜光心、光屏中心的同一高度。
（3）[4] 如图乙，此时物距15cm，像距30cm，物距小于像距，成放大、倒立的实像，投影仪是利用这个成像性质工作的。
[5]因为光路是可逆的，如果蜡烛到凸透镜的距离即物距为30cm时，像距应该是15cm，如图乙可知，应该把光屏移到65cm刻度处，光屏上会出现清晰的像。
23． 匀速直线 二力平衡 将弹簧测力计提环一端固定不动，拉动长木板 全部（或上半周） 滑动变阻器
【详解】（1）[1][2]当物体做匀速直线运动时，处于平衡状态，由二力平衡条件知道，拉力等于摩擦力。
（2）[3]改进方案将弹簧测力计提环一端固定不动，拉力长木板，物体相对于地面是静止的，物体受到测力计的拉力和木板对物体A的滑动摩擦力是一对平衡力，其大小始终相等，与木板运动的速度无关；实验时不必控制木板做匀速直线运动，便于操作，且实验时测力计的示数稳定，便于读数。
（3）[4]直流电动机要连续转动需要接入换向器，改变线圈中的电流从而改变线圈的转动方向，为了改变线圈中的电流方向，故将线圈一端的引线刮掉一半的绝缘漆皮，起到换向器的作用。
[5]为了不断改变电动机的转速，需要不断改变线圈中电流的大小，可以通过接入滑动变阻器来实现。
24．    最右端（或阻值最大处） 0.75 亮 C
【详解】（1）[1]由图甲知道，灯泡并联在滑动变阻器和电流表两端，电压表串联入电路了，为使电路连接正确，应将灯泡与滑动变阻器连接的导线改接电压表的“3”接线柱即可，如下图

（2）[2]开关闭合前，为保护电路，滑动变阻器的滑片要放在阻值最大处。
（3）[3]由图乙知道，电流表使用小量程，分度值0.02A，灯泡正常发光时的电流为0.3A，灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
[4]由表格中数据知道，第2次实验的实际功率是0.56W，小灯泡较暗，实际功率是0.75W时，小灯泡正常发光。故可知实际功率越大，小灯泡越亮。
[5]由欧姆定律知道，灯泡正常发光时的电阻

假设灯泡电阻不变，当电流表的示数为0.32A时，灯泡两端电压（电压表示数）

当灯泡两端电压大于额定电压时，通过的电流大于0.3A，灯泡的实际功率变大，温度升高，电阻变大，那么灯泡两端电压应大于2.656V，故AB不符合题意，C符合题意。
故选C。
25． 压缩 B
【详解】①[1]图乙中，两气阀紧闭，活塞向上压缩，是压缩冲程。
②[2]A．发电机是利用电磁感应现象的原理制成的，该过程中消耗机械能产生电能，电动机的原理是通电导体在磁场中受力运动。故A错误；
B．电池组的容量约为

充电时消耗电能，将电能转化为化学能，故B正确；
C．切断动力，车辆减速滑行是因为受到摩擦力的作用，故C错误。
故选B。
26．
【详解】当往油箱加注汽油时，连杆对滑杆左端施加的力F方向向上，支点O到F的垂线段为其力臂l，如图所示：


27． A 将电磁继电器中弹簧两端的固定点水平向左移动适当距离
【详解】[1]当油箱里的油量很多时，指示灯不亮，当油面降低到一定高度时，滑杆左端向下移动，右端向上移动，接入阻值变大，根据，知控制电路电流变小，电磁铁的磁性变小，对衔铁吸引力变小，在弹簧拉力作用下，衔铁弹起，要实现这个想法接线柱C应该与A静触点用导线连接，使工作电路接通，此时虚线框内电路中的指示灯亮起报警，表示油箱中的油量过少。
[2]在调试装置的过程中，当油面还高时，R阻值变小，控制电路中电流变大，电磁铁仍然有较大的磁性吸引衔铁，此时，加大弹簧的拉力，或是将弹簧两端的固定点水平向左移动适当距离远离杠杆支点，使杠杆更容易逆时针方向旋转，电磁铁与衔铁分开，AC接通报警。
