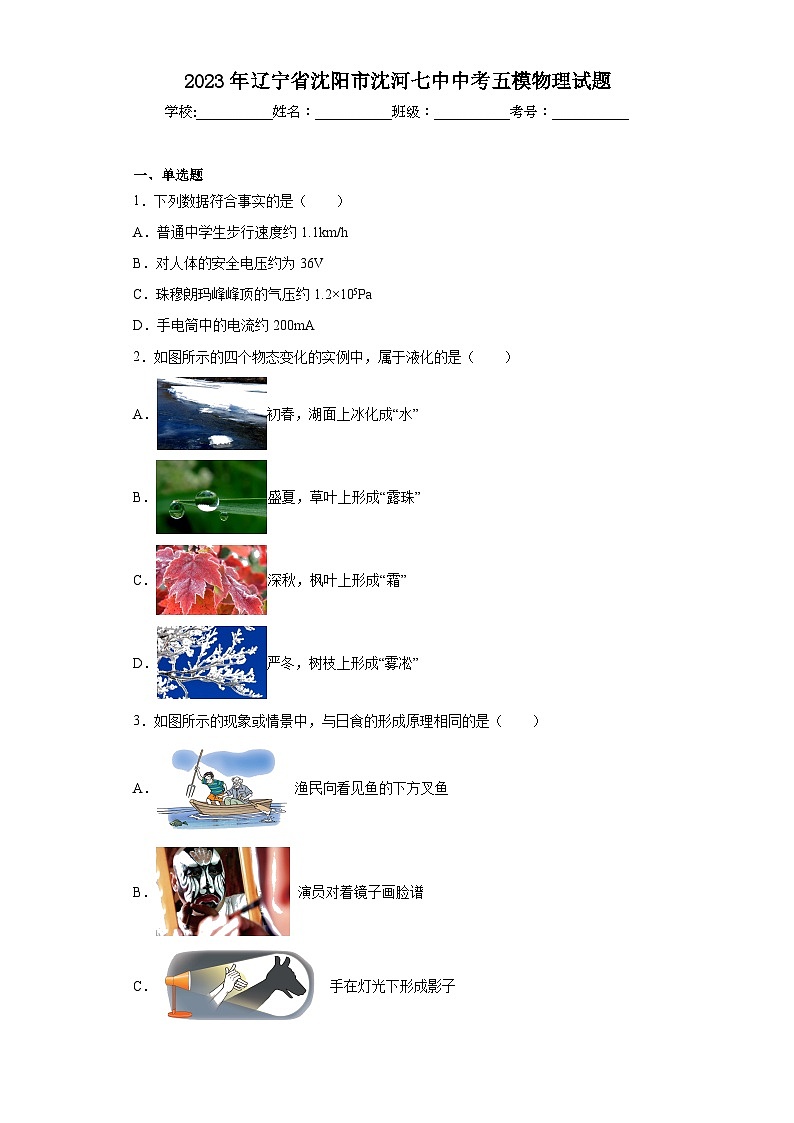

2023年辽宁省沈阳市沈河七中中考五模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列数据符合事实的是（　　）
A．普通中学生步行速度约1.1km/h
B．对人体的安全电压约为36V
C．珠穆朗玛峰峰顶的气压约1.2×105Pa
D．手电筒中的电流约200mA
2．如图所示的四个物态变化的实例中，属于液化的是（　　）
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”
3．如图所示的现象或情景中，与日食的形成原理相同的是（　　）
A．  渔民向看见鱼的下方叉鱼
B．  演员对着镜子画脸谱
C．  手在灯光下形成影子

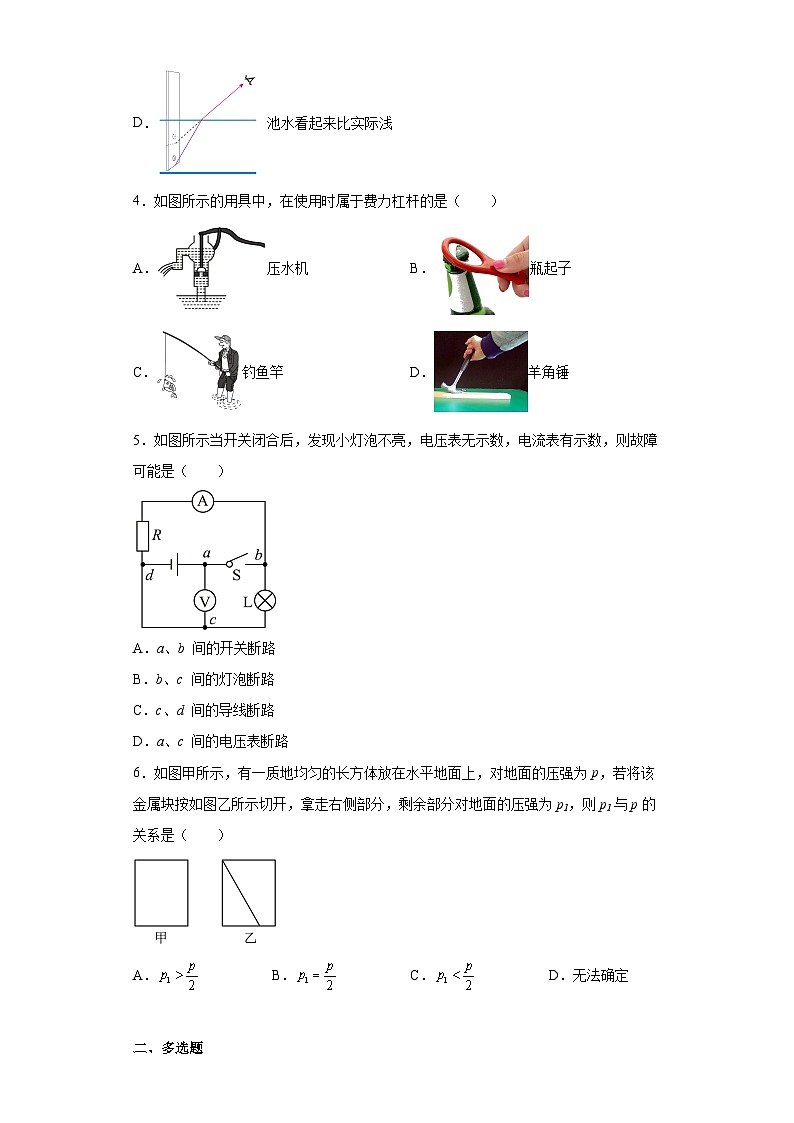

D．  池水看起来比实际浅
4．如图所示的用具中，在使用时属于费力杠杆的是（　　）
A．压水机 B．瓶起子
C．钓鱼竿 D．羊角锤
5．如图所示当开关闭合后，发现小灯泡不亮，电压表无示数，电流表有示数，则故障可能是（　　）

A．a、b 间的开关断路
B．b、c 间的灯泡断路
C．c、d 间的导线断路
D．a、c 间的电压表断路
6．如图甲所示，有一质地均匀的长方体放在水平地面上，对地面的压强为p，若将该金属块按如图乙所示切开，拿走右侧部分，剩余部分对地面的压强为p1，则p1与p的关系是（　　）

A． B． C． D．无法确定

二、多选题

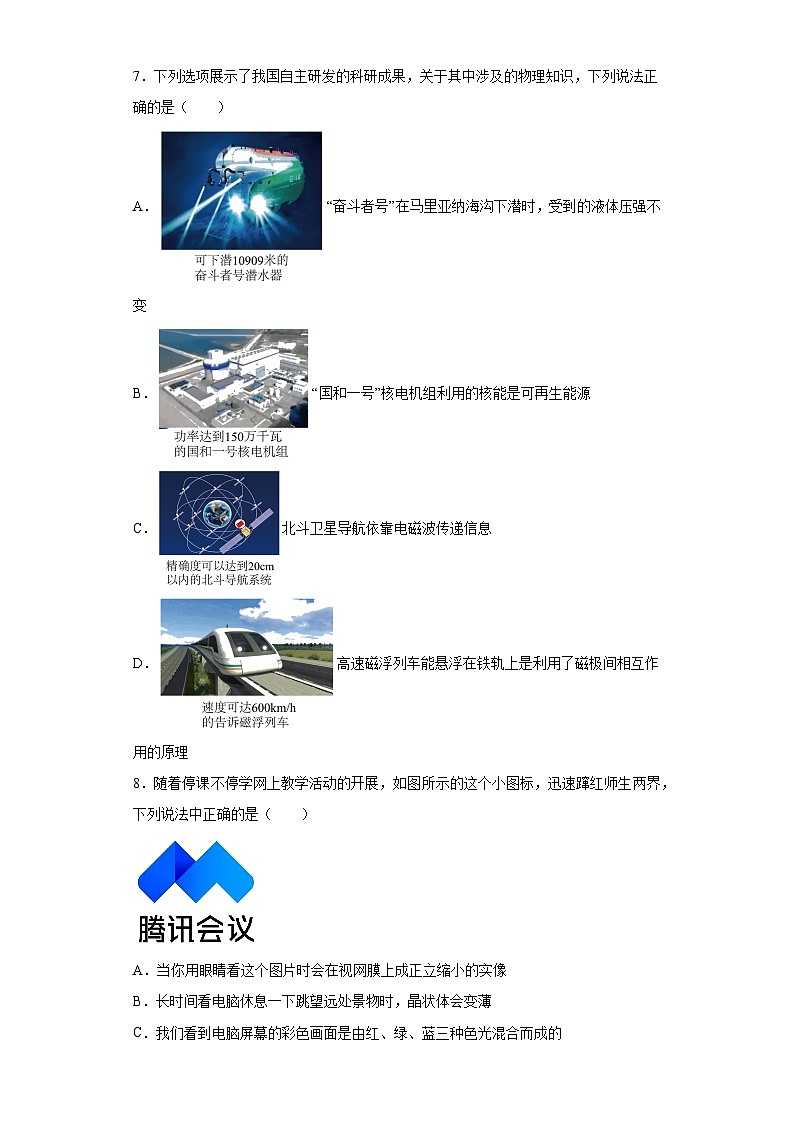

7．下列选项展示了我国自主研发的科研成果，关于其中涉及的物理知识，下列说法正确的是（　　）
A．“奋斗者号”在马里亚纳海沟下潜时，受到的液体压强不变
B．“国和一号”核电机组利用的核能是可再生能源
C．北斗卫星导航依靠电磁波传递信息
D．高速磁浮列车能悬浮在铁轨上是利用了磁极间相互作用的原理
8．随着停课不停学网上教学活动的开展，如图所示的这个小图标，迅速蹿红师生两界，下列说法中正确的是（　　）

A．当你用眼睛看这个图片时会在视网膜上成正立缩小的实像
B．长时间看电脑休息一下跳望远处景物时，晶状体会变薄
C．我们看到电脑屏幕的彩色画面是由红、绿、蓝三种色光混合而成的
D．我们听到老师上网课的声音是利用声传递信息
9．将两个最大阻值为20Ω的滑动变阻器R1、R2接入如图所示电路。闭合开关S，将滑片P1移至最右端，滑片P2移至最左端，小灯泡L正常发光，电流表示数为0.8A。保持P2位置不动，调节P1至另一端，电流表示数为0.3A。下列说法正确的是（　　）

A．电源电压为12V
B．小灯泡的额定功率为3W
C．通过调节P1和P2可使电路中最小电流为0.15A
D．通过调节P1和P2可使电路的最大功率为4.8W

三、填空题
10．在排球比赛时，运动员将一个排球竖直向上抛出，如图所示。排球离开手后，经过A、B、C三点，到达最高点O，然后下落回到A点，其中AB段和BC段的距离相等，到达O点的瞬间，排球处于 ______状态（填“平衡”或“不平衡”），下落时，重力在BA段做功的功率比CB段______（填“大”或“小”）。

11．某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝R1＝48.4Ω，R2＝435.6Ω。小滨为测量电热壶的实际功率，他把家中的其它用电器都与电源断开，仅让电热壶工作（不考虑热量损失，已知水的比热容c＝4.2×103J/（kg•℃）），开关S接“2”时，电热壶为“_____”挡位，电热壶将1kg的水从25℃加热到75℃，需要正常工作_____。

12．如图所示，在一个有水的容器内，在水中有一个小试管开口向下竖起漂浮于水面上，试管露出水面的高度为h，试管内外水面高度差为H。当将容器封闭并向外抽气时，h_____，H_____（以上两空均填“变大”、“变小”或“不变”）。

13．磁流体是一种新型的功能材料，当周围存在磁场时，磁流体就会“变身”成磁感线的形状，如图甲是在一杯水中放置一些磁流体，在杯子左、右两侧分别放置螺线管B和永磁体A，给螺线管B通电后靠近杯子，出现了如图甲所示的情景，图乙为其简化图，根据其模拟的磁感线情况分析可知，图乙中电源右端为电源的______极，A的右端为磁体的 ______极。


四、综合题
14．《天工开物》是我国古代的科学著作，书中记载着大量的古代机械或工具。
（1）《天工开物》中，对釜的铸造有“铁化如水，以泥固钝铁柄勺从嘴受注”这样的记载，如图1所示。其中“铁化如水”描述的物态变化是______；将“铁水”注入模具中使“铁水”凝固成“釜”。浇铸过程中，浇铸用的材料——铁水的温度始终保持不变，说明铁是______（填“晶体”或“非晶体”）。
（2）如图2是我国古代发明的取火器的模型图。取火时，一手握住套筒，另一手猛推推杆，艾绒立刻燃烧起来。其原理是通过______的方式改变内能，使筒内空气内能增大，温度升高，达到艾绒的着火点。


五、填空题
15．如图所示为一则关于静电引起火灾的新闻报道，原因是由于女子加油时，反复拉扯毛衣发生了 ______现象，使毛衣带上大量的电荷，并在拿起油枪时放电，产生的电火花使汽油起火。汽油是由石油提炼的，石油是______能源（选填“可再生”或“不可再生”），汽油燃烧的过程将______能转化为内能。

16．小白用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；为了再次得到清晰的像，保持透镜和光屏的位置不动，应将蜡烛______（选填“靠近”或“远离”）水透镜，此过程模拟的是______眼的成因，该眼睛用______透镜进行矫正。

17．如图所示电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片由图中位置向上移动。灯泡的亮度______（填“变亮”、“变暗”或“不变”）。


六、计算题
18．在探究动滑轮的活动中，已知动滑轮的重力是1N，当用弹簧测力计拉着重为3.6N的物体匀速上升1m时，弹簧测力计的读数如图所示，则：
（1）该动滑轮的机械效率是多少？
（2）克服绳重和摩擦力所做的额外功是多少？

19．如图所示，电源电压4.5V保持不变，小灯泡的额定电压为2.5V，定值电阻R0的阻值为30Ω，滑动变阻器的规格为“20Ω 1A”。
（1）闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使小灯泡正常发光，此时电压表V1的示数是多少？
（2）闭合开关S、S2，断开开关S1，滑动变阻器滑片保持不动，此时电压表V2的示数为3V；小灯泡的额定功率是多少？


七、实验题
20．图甲为“探究水沸腾时温度变化的特点”的实验装置。

（1）根据实验数据，画出了水温随时间变化的图像，如图乙中的a图线。由a图线可知，水沸腾时温度______（选填“升高”、“降低”或“不变”）。
（2）实验完成后熄灭酒精灯，将烧瓶从铁架台上取下，拿橡皮塞塞紧瓶口，用冷水喷洒瓶底（如图丙），烧瓶里面的水______（选填“能”或“不能”）再次沸腾。
（3）另一位同学使用相同装置，仅将水的质量减少，其他条件不变，根据实验数据画出水温随时间变化的图像可能是______图线。
21．小明用如图甲所示器材探究平面镜成像的特点，其中蜡烛A、B完全相同。


（1）小明移动蜡烛B，当蜡烛B与蜡烛A的像完全重合时，移去蜡烛B，在其位置上放一光屏，光屏上______（选填“能”或“不能”）承接到蜡烛A的像；
（2）实验中小明发现蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度，这样______（选填“能”或“不能”）使看到的像更清晰；
（3）小亮认为：物体离平面镜越近，成的像越大。为了证实自己的想法，他选取了薄透明平板玻璃、相同的短蜡烛A和B、相同的长蜡烛C和D等器材，进行了如下实验：
①如图乙所示，将蜡烛A放在玻璃前面20cm处，将蜡烛B放在玻璃后面适当位置，观察到其与蜡烛A的像完全重合；
②如图丙所示，将蜡烛C放在玻璃前面10cm处，将蜡烛D放在玻璃后面适当位置，观察到其与蜡烛C的像完全重合；
③由蜡烛D比B长，得出蜡烛C的像比A的像也长，进而证明了“物体离平面镜越近，成的像越大”的结论；
小亮认为他通过实验证明了自己的错误想法，请指出实验中出现的问题______。
22．在“探究影响滑动摩擦力大小因素”的实验中，小明利用1个弹簧测力计、1个木块、1条毛巾、1个砝码、1块长木板，做了如图所示的3次实验。

（1）比较图中甲、丙两次实验，是为了探究滑动摩擦力大小与______的关系。
（2）小明做图甲中第1次实验时，拉力随时间变化的图象如图A所示，木块的速度随时间变化的图象如图B所示，则第7s时木块所受的摩擦力为______N。
（3）小芳将实验方法进行了改进，如图C所示，实验时变速拖动长木板，______（选填“能”或“不能”）测量出木块所受滑动摩擦力的大小。若此时木板匀速直线运动，画出地面对木板的摩擦力的示意图______（标出摩擦力的大小）。
23．在“探究影响浮力大小的因素”实验中，同学们根据生活经验，提出了浮力大小可能与下列因素有关的猜想：①与物体浸入液体中的深度有关；
②与物体排开液体的体积有关；
③与液体的密度有关。

（1）物体浸没前的过程中（图甲到图丙），测力计示数逐渐变小，据此，小明认为物体受到的浮力改变是因为浸入水中的深度增大；而小华则认为浮力改变是因为浸入水中的体积增大。关于小明和小华根据以上实验现象得出的观点，你认为下列说法正确的是______；
A．只有小明的观点合理
B．只有小华的观点合理
C．两人的观点都不合理
D．两人的观点都合理
（2）接下来他们继续实验，增大物体浸没在水中的深度（图丙到图丁），发现测力计的示数始终不变且为F，据此可得出______的观点不具有普遍性。
（3）为测量密度小于水的木块浸没水中时受到浮力的大小，小华用压力计（可以测量压力大小的仪器）把一实心木块M（体积不变，密度小于水）压入水中完全浸没，如图2所示M处于静止状态。请根据水的体积与温度变化关系图像判断，下列选项中能正确反映压力计示数F和水温t关系的是______。
A．  B．
C．  D．
24．小明同学生测量某一未知定值电阻的阻值，用到的器材有：待测电阻Rx（约为10Ω）、电源（电压恒为4.5V）、电流表、电压表，滑动变阻器（规格为“20Ω 1A”）、开关各1个，导线若干。

（1）用笔画线代替导线将图甲中的实验电路连接完整______（要求：滑动变阻器的滑片向左移动时，电压表的示数变大）。
（2）闭合开关后，发现电流表的指针偏转如图乙所示，造成该现象的原因是______。

第一组
第二组
第三组
第四组
电压/V
1
1.8
2.6
3.2
电流/A
0.1
0.18
0.26
0.32
（3）排除故障后，小明开始实验，并且记录了四组实验数据，如表中所示，小明测得的待测电阻Rx的阻值为______Ω；同桌在分析实验数据时，发现这四组数据中有一组数据是小明编造出来的，并不科学，请你判断编造的数据是第______组，你判断的依据是______。
（4）小陈同学用如图丙所示的电路图测量Rx的阻值，电源电压恒为3V，滑动变阻器（规格为“20Ω 1A”），还有电压表、电流表，电阻箱，导线可以选用，小陈同学操作步骤如下：
①将单刀双掷开关S1拨至a位置，闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；
②断开开关S，将单刀双掷开关S1拨至b位置；
③闭合开关S，调节电阻箱，使电压表示数为______V，读出电阻箱示数，即等于Rx的阻值。

八、综合题
25．第24届冬奥会于2022年2月4日至2月20日在北京举行，开幕式和闭幕式表演向世界人民展现了中国博大精深的文化和团结的民族精神，同时也增进全世界人民的关系。北京冬奥会一共有十五个分项目，有高山滑雪、跳台滑雪等大型运动竞技类项目，也有冰球、冰壶等团体竞技项目。

（1）图甲是2022年北京冬奥会上，孩子们用绚烂喜人的雪花花灯与大雪花互动，浪漫纯美。图乙所示，提花灯时，手握住杆的______（选填“A”或“B”）点更省力，说明______影响力的作用效果；
（2）在2022年北京冬奥会闭幕式上，十二生肖造型的冰车在“冰面”上滑出一个美丽又巨大的中国结，展示出中国元素的文化。下面说法正确的是______；
A．冰车装有车轮目的是减小摩擦力
B．人推冰车时，人对车的推力大于车对人的推力
C．小朋友坐上冰车后，冰车对“冰面”的压强变大
D．冰车在水平方向上匀速画出中国结的过程中受到平衡力的作用
（3）闭幕式表演过程中，两个人推动着巨大的地球仪在“冰面”上滚动。在地球仪靠近光源过程中，地球仪的影子______（选填“变长”“变短”或“大小不变”）；这个影子是由光的______（选填“直线传播”“反射”或“折射”）形成的。

参考答案：
1．D
【详解】A．普通中学生步行速度约4km/h，故A不符合题意；
B．对人体的安全电压不高于36V，故B不符合题意；
C．大气压与海拔有关，海拔越高气压越小，故珠穆朗玛峰顶的大气压低于标准大气压，即小于1.0×105Pa，故C不符合题意；
D．手电筒中的电流约为0.2A，即200mA，故D符合题意。
故选D。
2．B
【详解】A．冰化成水是由固态变为液态的熔化现象，故A不符合题意；
B．草叶上的露珠是空气中的水蒸气液化形成的，故B符合题意；
C．霜是空气中的水蒸气凝华形成的固态小冰晶，故C不符合题意；
D．“雾凇”是固态小冰晶，是水蒸气凝华形成的，故D不符合题意。
故选B。
3．C
【详解】日食的形成原理是光的直线传播。
AD．渔民向看见鱼的下方叉鱼、池水看起来比实际浅，是因为光线从水中射入空气中，方向发生偏折，属于光的折射，故AD不符合题意；
B．演员对着镜子画脸谱属于平面镜成像，是由光的反射形成的，故B不符合题意；
C．手在灯光下形成影子，光线被不透明的物体挡住，属于光的直线传播，故C符合题意。
故选C。
4．C
【详解】A．压水机在使用过程中，动力臂大于阻力臂，是省力杠杆；故A不符合题意；
B．瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；故B不符合题意；
C．钓鱼竿在使用过程中，阻力臂大于动力臂，是费力杠杆；故C符合题意；
D．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；故D不符合题意。
故选C。
5．C
【详解】开关闭合后，灯与电阻并联，电流表有示数，电阻所在支路正常，小灯泡不亮，电压表无示数，则故障是c、d 间的导线断路。
故选C。
6．B
【详解】
对于质地均匀的长方体，当竖直切去一部分时，由p=ρgh可知当把物体按虚线切去，则剩余左边部分的压强是

再把物体按如图乙切开，拿掉右侧部分时，则剩余部分对地面的压力减小一半，由可知，受力面积不变，压强也减小一半，则压强是

故B符合题意，ACD不符合题意。
故选B。
7．CD
【详解】A．“奋斗者号”在马里亚纳海沟下潜时，受到的压强随深度的增加而增大，故A错误；
B．可再生能源是指在自然界中可以不断再生、永续利用的能源,具有取之不尽,用之不竭的特点，核能源于核矿石内的能量，核矿石属于矿产资源，而矿产资源属于非可再生资源，所以核能是不可再生能源，故B错误；
C．我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它是利用电磁波传递信息的，故C正确；
D．磁悬浮列车的车体和轨道是同名磁极，同名磁极互相排斥，使列车实现悬浮，从而减小列车所受的摩擦力，提高速度，因此高速磁浮列车能悬浮在铁轨上是利用了磁极间相互作用的原理，故D正确。
故选CD。
8．BC
【详解】A．人的眼睛相当于一架照相机，用眼睛看这个图片时，会在视网膜上成倒立、缩小的实像，故A错误；
B．跳望远处景物时，睫状体放松，晶状体变薄，对光的偏折能力减弱，远处物体射来的光会聚在视网膜上，眼睛就可以看清远处的物体，故B正确；
C．光的三原色是红、绿、蓝，手机屏幕上的彩色画面是由红、绿、蓝三种色光混合而成，故C正确；
D．电磁波可以传递信息，我们听到老师上网课的声音是利用电磁波传递过来的，故D错误。
故选BC。
9．BCD
【详解】闭合开关S，将滑片P1移至最右端，滑片P2移至最左端，滑动变阻器R1的最大阻值与小灯泡并联，电流表测量干路中的电流；滑动变阻器R2接入电路中电阻为零，当保持P2位置不动，调节P1至另一端，小灯泡被短路，电路为R1的简单电路，电流表测电路中的电流。
A．闭合开关S，将滑片P1移至最左端，滑片P2移至最左端，此时电路为R1的简单电路，
由题意可知，电路中的电流为0.3A，R1接入电路中电阻最大，由欧姆定律可知，R1两端的电压

即电源电压为6V，故A错误；
B．闭合开关S，将滑片P1移至最右端，滑片P2移至最左端，滑动变阻器R1的最大阻值与小灯泡并联，由并联电路的特点可知，此时通过R1的电流仍为0.3A，由并联电路的电流特点可知，通过小灯泡的电流

由并联电路的电压特点可知，小灯泡两端的电压

小灯泡的额定功率

故B正确；
C．由欧姆定律可知，电路中的电流最小时，电路中的总电阻最大，由电路图可知，闭合开关S，将滑片P1移至最左端，滑片P2移至最右端，两变阻器接入电路的电最大，
由串联电路的电阻特点可知，此时电路中的总电阻

由欧姆定律可知，此时电路中最小电流

故C正确；
D．由可知，当电源电压一定时，电路电阻越小，功率越大，由电路图可知，闭合开关S，将滑片P1移至最右端，滑片P2移至最左端，滑动变阻器R1的最大阻值与小灯泡并联，由并联电路的电阻特点可知，此时电路中的总电阻最小，由题意可知，此时电路中的电流为0.8A，电路的最大功率

故D正确。
故选BCD。
10． 不平衡 大
【详解】[1]排球到达O点的瞬间，只受到重力的作用，受力不平衡，处于不平衡状态。
[2]下落时，球的速度越来越大，在BA段速度比CB段快，受到的重力不变，根据

可知，重力在BA段的功率比CB段大。
11． 保温 210s
【详解】[1]当S接“1”时，电路为R1的简单电路；当S接“2”时，R1、R2串联。因为串联电路中的总电阻大于各串联导体的电阻，所以由可知，开关S接“2”时，即R1、R2串联时，电路中的电阻最大，电功率最小，电热壶为保温挡。
[2]电热壶为加热挡时，电路为R1的简单电路，电热壶为加热挡时的电功率为

水吸收的热量为

由于不考虑热量损失，所以电热壶消耗的电能为

电热壶加热时，正常工作所需时间为

12． 变大 不变
【详解】[1]如图所示，当将容器封闭并向外抽气时，容器内气体体积不变，气体压强减小，此时管内封闭气体气压大于容器里的气压，试管内的体积要增大，则试管露出水面的高度差h变大。
[2]由于试管仍要处于漂浮状态，则浮力和重力相等，试管重力不变，所以浮力不变，根据阿基米德原理可知排开水的体积也不变，由于试管的横截面积不变，则H不变。
13． 正 N
【详解】[1][2]通电螺线管的右端是N极，根据安培定则，在B的外侧，电流应该自上而下流经螺线管，所以电源的右端为正极，磁体周围的磁感线从N极发出，回到S极，A的左端是S极，右端为N极。
14． 熔化 晶体 做功
【详解】（1）[1]“铁化如水”是指铁从固态变为液态，是熔化过程。
[2]浇铸过程中，铁水的温度始终保持不变，说明它具有一定的凝固温度，即凝固点，因此属于晶体。
（2）[3]封闭的气体被推杆压缩过程中，活塞对气体做功，所以气体内能增大，则温度升高，达到艾绒的着火点，使艾绒着火。
15． 摩擦起电 不可再生 化学
【详解】[1]由于女子加油时，反复拉扯毛衣发生了摩擦起电现象，使毛衣带上大量的电荷，并在拿起油枪时放电，产生的电火花使汽油起火。
[2][3]石油越用越少，不能在短期内从自然界得到补充，是不可再生能源，汽油燃烧时消耗了化学能，得到了内能，燃烧的过程将化学能转化为内能。
16． 靠近 近视眼 凹透镜
【详解】[1][2][3]凸透镜成实像，物远像近像变小，当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，相当于物距增大，像距变小，光屏上原来清晰的像变模糊了，保持透镜和光屏的位置不动，由凸透镜成实像，物近像远像变大可知，将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，近视眼是晶状体会聚能力增强，远处物体的像成在视网膜的前方，这是近视眼的成因，由于凹透镜对光线具有发散作用，所以可以用凹透镜矫正近视眼。
17．不变
【详解】由电路图可知，闭合开关S，灯泡L与滑动变阻器RP并联，电流表A4测干路电流，电流表A1、A2均测变阻器RP支路的电流，电流表A3测灯泡L支路的电流，电压表V测电源电压；因并联电路各支路互不影响，则滑片移动时，流过灯泡的电流和灯泡两端的电压均不变，根据可知灯泡的实际功率不变，所以灯泡的亮度不变。
18．（1）75%；（2）0.2J
【详解】解：（1）由图知，弹簧测力计的分度值为0.2N，则绳端的拉力为2.4N，拉力做的有用功为

使用动滑轮时，n＝2，所以绳子自由端移动距离为2m，拉力做的总功为

该动滑轮的机械效率为

（2）所做的额外功为

提升动滑轮做的额外功为

克服绳重和摩擦力所做的额外功为

答：（1）该动滑轮的机械效率是75%；
（2）克服绳重和摩擦力所做的额外功是0.2J。
19．（1）2V；（2）1W
【详解】解：（1）闭合开关S、S1，断开开关S2，灯泡L与滑动变阻器滑片左侧电阻串联，电压表V1测滑动变阻器滑片左侧电阻两端的电压，由灯泡正常发光可知，灯泡两端的电压为
UL=U额=2.5V
由串联电路的电压特点可知，滑动变阻器左侧电阻两端的电压即电压表V1的示数为
U左=U﹣UL=4.5V﹣2.5V=2V
（2）闭合开关S、S2，断开开关S1，定值电阻R0与滑动变阻器滑片右侧电阻串联，电压表V2测定值电阻R0两端的电压，由欧姆定律可知，通过定值电阻R0的电流

由串联电路的电压特点可知，滑动变阻器滑片右侧电阻两端的电压
U右=U﹣U0=4.5V﹣3V=1.5V
由欧姆定律可知，滑动变阻器滑片右侧电阻的阻值

故滑动变阻器滑片左侧电阻的阻值
R左=R﹣R右=20Ω﹣15Ω=5Ω
因为滑动变阻器滑片保持不动，在（1）中，灯正常发光，V1的示数为2V，由欧姆定律可知此时电路的电流即灯的额定电流为

因此灯泡的额定功率
P额=ULIL=2.5V×0.4A=1W
答：（1）此时电压表V1的示数是2V；
（2）小灯泡的额定功率是1W。
20． 不变 不能 c
【详解】（1）[1]水沸腾时吸收热量且温度保持不变。
（2）[2]由图可知，用冷水喷洒瓶底，只会降低水的温度，不能减小上方气体的压强，因此此时水的沸点不变，而水的温度降得更低，故水不能再次沸腾。
（3）[3]其它条件不变，只是减少水量，水的沸点不变，缩短了水沸腾前所用的时间，水温随时间变化的图像可能是c。
21． 不能 不能 没有控制蜡烛的长度相同
【详解】（1）[1]平面镜中的像是由光的反射光线的延长线的交点形成的虚像，因此移去蜡烛B，在原位置放一光屏，从光屏一侧看，光屏上不能承接到蜡烛A的像。
（2）[2]在实验中，用一支相同的蜡烛放在玻璃板的另一侧，是为了确定像的位置和比较像的大小，若将另一侧的蜡烛点燃，结果使得玻璃后面太亮，更不容易看清反射光，所以像会更不清晰。
（3）[3]据平面镜成像特点可知，平面镜所成像的大小与物体大小有关，而小亮在实验中，将蜡烛C放在玻璃前面10cm处，改变了蜡烛到镜面的距离，但由于没有控制蜡烛的长度不变，所以导致他得出“物体离平面镜越近，成的像越大”的错误结论。
22． 接触面的粗糙程度 3 能
【详解】（1）[1]比较图中甲、丙两次实验，压力大小相同，而接触面粗糙程度不同，是为了探究滑动摩擦力与触面粗糙程度的关系。
（2）[2]根据图B可知，木块在2-6s做匀速直线运动，由A图可知，此时的拉力为3N，根据二力平衡的条件可知，木块受到的摩擦力为3N；因压力大小和接触面的粗糙程度不变，则7s时木块所受的摩擦力不变，仍为3N。
（3）[3]如图C所示，木块相对地面处于静止状态，受到测力计的拉力与受到木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，因测力计的拉力方向为水平向左，故木块所受的摩擦力方向为水平向右；故能测量出木块所受滑动擦力的大小。
[4]以整体为研究对象，受到向右的拉力F右=4.5N，向左的拉力F左=1.5N，所以摩擦力为
f=4.5N-1.5N=3N
方向向左，如图所示：


23． D 小明 B
【详解】（1）[1]物体浸没前的过程中，弹簧测力计的示数逐渐变小，根据力的平衡
F浮＝G﹣F示
知道，所以浮力大小逐渐变大，此过程中，物体浸入水中的深度增大，浸入水中的体积也增大，说明小明和小华的观点都是合理的，故D正确。
故选D。
（2）[2]增大物体浸没在水中的深度，发现弹簧测力计的示数始终不变，且为1N，所以浮力与物体完全浸没在液体中的深度无关，故小明的观点不具有普遍性。
（3）[3]由图2知道，当水温从0℃升到15℃时，水的密度ρ先变大后变小；实心金属块M（体积不变）浸没在水中时，根据F浮＝ρ液gV排知道，金属块受到的浮力先变大后变小；金属块M受到本身重力、水对它的浮力、压力计对它的压力三个力的作用处于静止状态（压力计示数F等于压力计对它的压力），三者之间关系
F浮＝G+F
由于水的密度ρ受水温影响，金属块在水中浸没时受到的浮力先变大后变小，所以压力计示数F先变大后变小，故ACD不符合题意，B符合题意。
故选B。
24．    电流表的正负接线柱接反了 10 一 电路中最小电流大于0.1A 2
【详解】（1）[1]在测未知定值电阻的阻值实验中，电压表应并联在电阻两端；当滑动变阻器向左移动时，电压表示数变大，根据串联电路电压规律，说明滑动变阻器分得电压减小，根据分压原理，滑动变阻器接入电路的阻值减小，故滑动变阻器应选左下接线柱与电阻串联在电路中，如下图所示：

（2）[2]闭合开关后，发现电流表的指针偏转如图乙所示，即电流表的指针发生了反向偏转，产生原因是电流表的正负接线柱接反了。
（3）[3]由表中数据，根据欧姆定律求出每组数据的电阻值




故小明测得的待测电阻Rₓ的阻值为

[4][5]待测电阻Rₓ的阻值为10Ω，当滑动变阻器接入电路的的电阻为最大值20Ω时，根据电阻的串联特点和欧姆定律可知，电路中的最小电流为


故第一组数据是她编造出来的，原因是电路中的最小电流大于0.1A。
（4）[6]将单刀双掷开关S1拨至a位置，此时电压表测待测电阻两端的电压，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；将单刀双掷开关S1拨至b位置时，保持滑动变阻器滑片的位置不动，调节电阻箱，此时电压表测电阻箱两端的电压，根据等效替代法，只需两次电压表示数相等，则电阻箱的电阻即为待测电阻的电阻，故调节电阻箱，使得电压表示数为2V。
25． B 力的作用点 AC 变短 直线传播
【详解】（1）[1][2]提花灯时，花灯的杆是一个杠杆，根据杠杆平衡条件可知，在阻力和阻力臂不变时，要想更省力，需要增加动力臂，因此手握住B点更省力，说明力的作用点影响力的作用效果。
（2）[3]A．冰车装有车轮，用滚动代替滑动，可以减小摩擦力，故A正确；
B．人推冰车时，人对车的推力与车对人的推力是一对相互作用力，二者大小相等，故B错误；
C．小朋友坐上冰车后，冰车对“冰面”的压力变大，受力面积不变，根据知，压强变大，故C正确；
D．冰车在水平方向上匀速画出中国结的过程中，做曲线运动，运动状态不断改变，受到非平衡力的作用，故D错误。
故选AC。
（3）[4][5]地球仪影子是由光的直线传播形成的，当光遇到不透明物体时，便会在物体后面形成一个黑暗的区域，即影子；靠近光源时，地球仪与光源的夹角会变大，此时形成的影子会变短。
