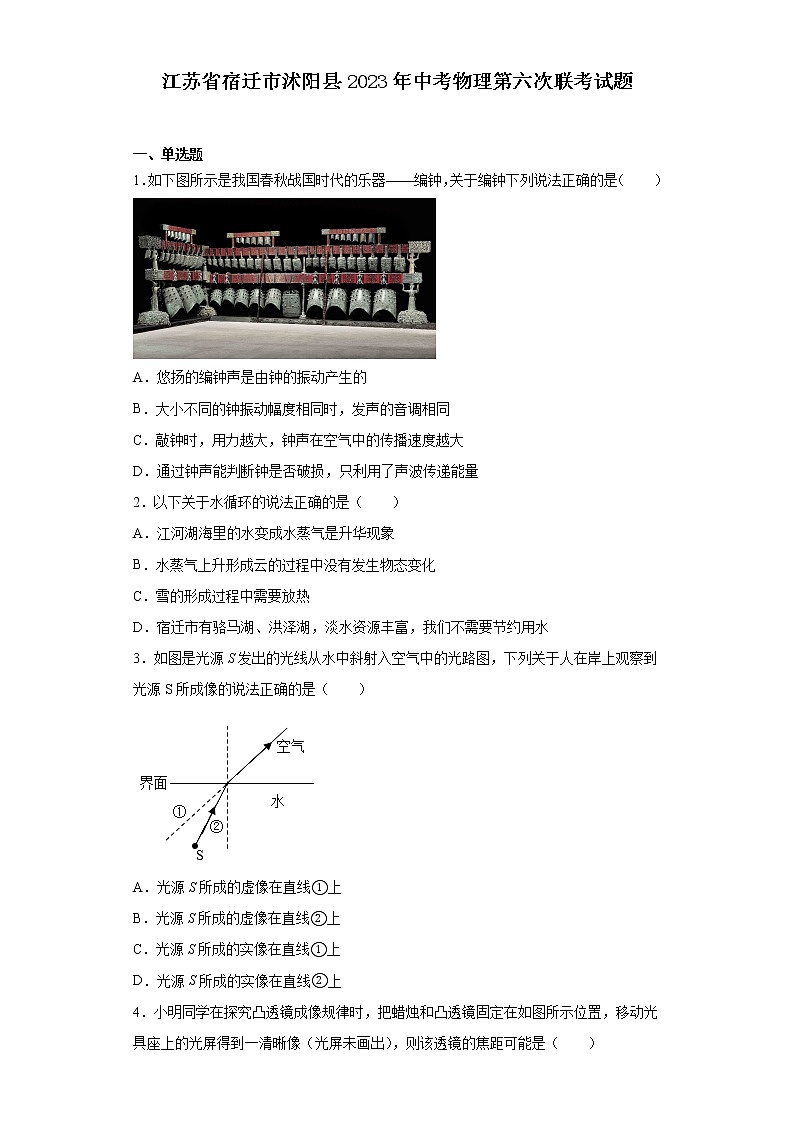

江苏省宿迁市沭阳县2023年中考物理第六次联考试题

一、单选题
1．如下图所示是我国春秋战国时代的乐器——编钟，关于编钟下列说法正确的是（　　）

A．悠扬的编钟声是由钟的振动产生的
B．大小不同的钟振动幅度相同时，发声的音调相同
C．敲钟时，用力越大，钟声在空气中的传播速度越大
D．通过钟声能判断钟是否破损，只利用了声波传递能量
2．以下关于水循环的说法正确的是（　　）
A．江河湖海里的水变成水蒸气是升华现象
B．水蒸气上升形成云的过程中没有发生物态变化
C．雪的形成过程中需要放热
D．宿迁市有骆马湖、洪泽湖，淡水资源丰富，我们不需要节约用水
3．如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（　　）

A．光源S所成的虚像在直线①上
B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上
D．光源S所成的实像在直线②上

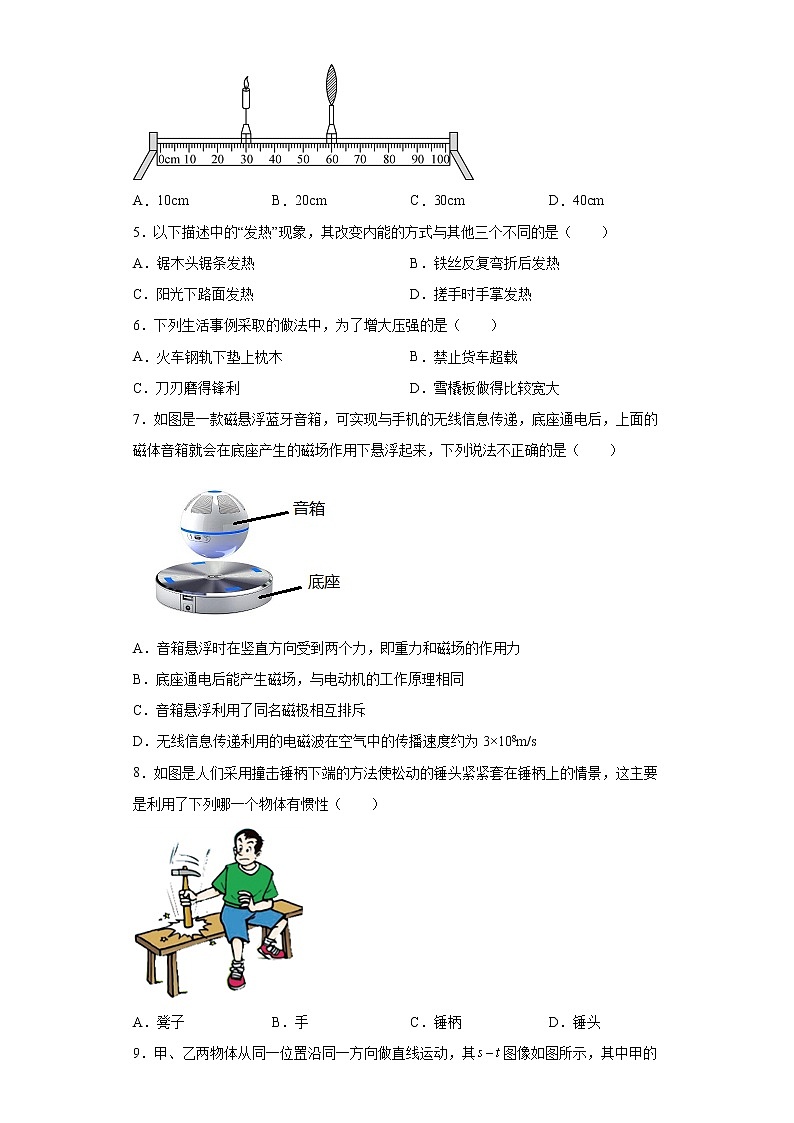

4．小明同学在探究凸透镜成像规律时，把蜡烛和凸透镜固定在如图所示位置，移动光具座上的光屏得到一清晰像（光屏未画出），则该透镜的焦距可能是（　　）

A．10cm B．20cm C．30cm D．40cm
5．以下描述中的“发热”现象，其改变内能的方式与其他三个不同的是（　　）
A．锯木头锯条发热 B．铁丝反复弯折后发热
C．阳光下路面发热 D．搓手时手掌发热
6．下列生活事例采取的做法中，为了增大压强的是（　　）
A．火车钢轨下垫上枕木 B．禁止货车超载
C．刀刃磨得锋利 D．雪橇板做得比较宽大
7．如图是一款磁悬浮蓝牙音箱，可实现与手机的无线信息传递，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来，下列说法不正确的是（　　）

A．音箱悬浮时在竖直方向受到两个力，即重力和磁场的作用力
B．底座通电后能产生磁场，与电动机的工作原理相同
C．音箱悬浮利用了同名磁极相互排斥
D．无线信息传递利用的电磁波在空气中的传播速度约为3×108m/s
8．如图是人们采用撞击锤柄下端的方法使松动的锤头紧紧套在锤柄上的情景，这主要是利用了下列哪一个物体有惯性（　　）

A．凳子 B．手 C．锤柄 D．锤头

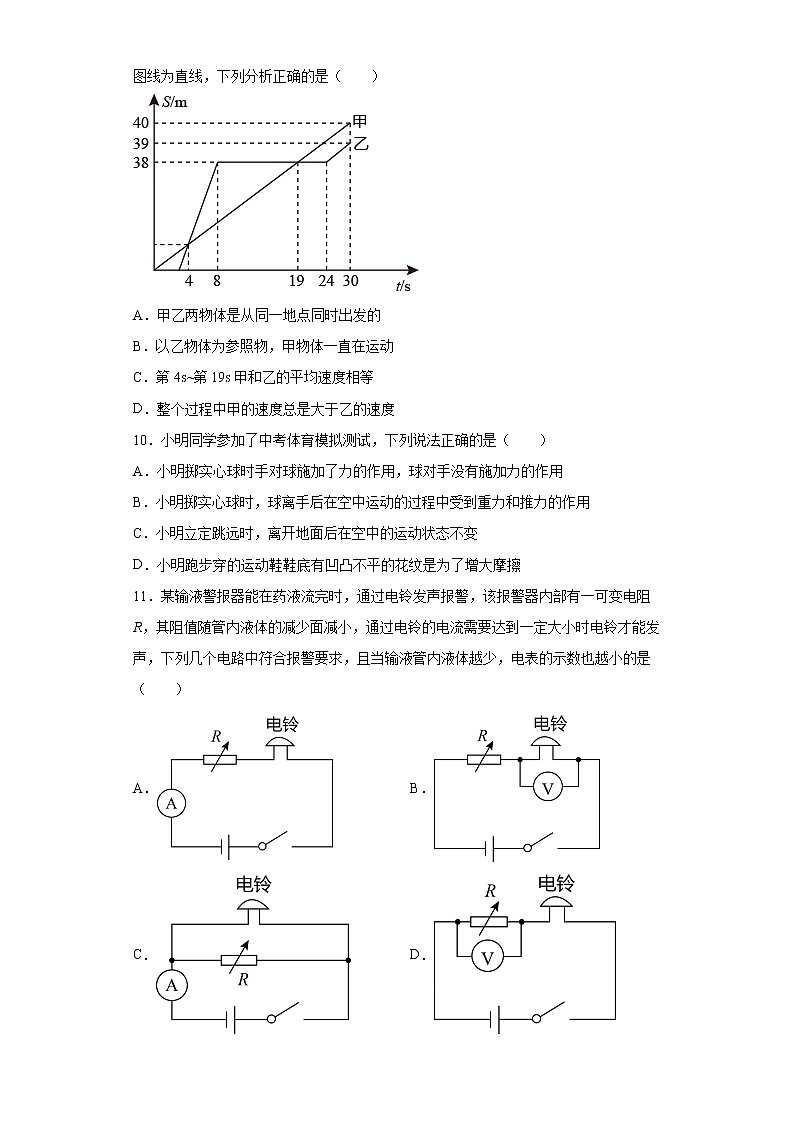

9．甲、乙两物体从同一位置沿同一方向做直线运动，其图像如图所示，其中甲的图线为直线，下列分析正确的是（　　）

A．甲乙两物体是从同一地点同时出发的
B．以乙物体为参照物，甲物体一直在运动
C．第4s~第19s甲和乙的平均速度相等
D．整个过程中甲的速度总是大于乙的速度
10．小明同学参加了中考体育模拟测试，下列说法正确的是（　　）
A．小明掷实心球时手对球施加了力的作用，球对手没有施加力的作用
B．小明掷实心球时，球离手后在空中运动的过程中受到重力和推力的作用
C．小明立定跳远时，离开地面后在空中的运动状态不变
D．小明跑步穿的运动鞋鞋底有凹凸不平的花纹是为了增大摩擦
11．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
A． B．
C． D．
12．如图所示，电源电压为保持不变，，，灯泡L标有“”字样，假定灯丝电阻不变。下列说法中正确的是（　　）

A．灯泡L正常工作时的电阻为
B．当只闭合开关时，电阻消耗的功率为
C．如果开关、和同时闭合，灯泡L短路不工作
D．此电路消耗的最大电功率与最小电功率之比为

二、填空题
13．（1）如图甲所示，所测物体的长度是______cm；
（2）如图乙所示，弹簧测力计的示数是______ N。

14．唐代高骈的诗句“绿树浓阴夏日长，楼台倒影入池塘。”中蕴含着一些物理知识：看到“绿树”是树叶__（填“反射”、“折射”或“吸收” 绿光；“倒影”是正立、__（填“放大”、“缩小”或“等大” 的__像。
15．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1=30N的水平力作用在B物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为___N；若将F2=50N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为____N．

16．如图所示，质量为50kg的同学在做仰卧起坐运动｡若该同学上半身的质量约为全身质量的3/5，则她上半身的重力约为___N。她在一段时间内做了40个仰卧起坐，每次时起上半身重心上升的距离均为0.3m，则她在这段时间克服重力做的功约为_____J。

17．截至目前，我国核电发电量达到亿度，在电力结构中的占比达到左右。核能属于______（选填“可再生”或“不可再生”）能源。核电站利用核反应堆中铀核______（填“裂变”或“聚变”）时产生的内能，通过汽轮机做功，带动发电机发电，发电机发电时，其原理是______（选填“电磁感应”或“磁场对电流的作用”）。
18．“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。

19．如图，当闭合开关S1、S2，且甲、乙为电压表时，甲、乙两表示数之比为4∶3，则两电阻R1、R2之比为______，此时电路总功率为P1。同时更换两电表为电流表，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1、P2之比为______。


三、作图题
20．请完成图中光通过透镜后的光路。

21．如图所示，请画出小球所受重力G和使杠杆保持平衡的最小力F的示意图。

22．如图所示，根据通电螺线管的磁极，请在括号中标出：
（1）电源右侧的极性（用“”或“”表示）；
（2）小磁针静止时右端的磁极（用“N”或“S”表示）。


四、实验题
23．小伟在地质公园进行研学活动时，捡到一块形状不规则的小矿石，他想知道小矿石的密度，设计如下实验方案。

（1）实验时，应将天平放在______台上。图甲是小伟在调节天平时的情景，请你指出他在操作上的错误之处______；
（2）纠正上述错误后，小伟用调好的天平测小矿石的质量。当右盘中所加砝码和游码位置如图乙所示时，天平横梁平衡，则小矿石的质量为______g。
（3）在量筒内先倒入适量的水，然后将小矿石放入量筒中，如图丙所示，则小矿石的体积是______cm3，小矿石的密度是______kg/m3。
（4）小伟将小矿石放入量筒中时，在量筒壁上溅了几滴水，所测的矿石密度会______（选填“偏大”、“偏小”或“不变”）
24．在“探究影响浮力大小的因素”实验中，同学们根据生活经验，提出了浮力大小可能与下列因素有关的猜想：

（1）与物体浸入液体中的深度有关；
（2）与物体排开液体的体积有关；
（3）与液体的密度有关。
（1）在进行探究时，实验步骤和弹簧测力计的示数如图所示。其中序号b中物体P所受浮力大小______N；
（2）在进行步骤c时，如果悬挂物体P的细线断了，则P在水中将会______选填（“上浮”、“悬浮”或“下沉”）；
（3）分析a、c、d三次实验，可知浮力大小与物体浸没在液体中的深度______（选填“有关”或“无关”）；分析______三次实验，可知浮力大小与物体排开液体的体积有关；分析a、d、e三次实验，可知在物体排开液体的体积一定时，液体密度越大，物体受到的浮力______（选填“越大”或“越小”）；
（4）本实验不仅可以探究影响浮力大小的因素，从实验数据还可求出物体P的密度为______。（已知，取）
25．小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表所示：
物理量实验次数
钩码总重G/N
钩码上升的高度h/m
测力计示数F/N
测力计移动距离s/m
机械效率/η
1
4
0.1
1.8
0.3

2
6
0.1
2.4
0.3
83%
3
4
0.1
1.4
0.5
57%
4
4
0.2
1.4
1.0
57%
（1）在实验中，测绳端拉力F时，应沿竖直方向尽量 _____拉动弹簧测力计，且在拉动过程中读数。
（2）第1次实验测得的机械效率为 _____。（结果保留整数）
（3）分析表中数据可知：第4次实验是用 _____图做的。[（a）/（b）/（c）]
（4）分析第1、2次实验数据可知：使用同一滑轮组，_____可以提高滑轮组的机械效率；分析第1、3次实验数据可知：影响滑轮组的机械效率高低的因素主要是 _____。
（5）分析第 _____次实验数据可知，滑轮组的机械效率与物体被提升的高度无关。

26．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图。

（1）请用笔画线代替导线将图乙中实物图连接完整，要求：滑片向右移动时电阻变大______；
（2）闭合开关，电流表无示数，电压表示数接近电源电压，则故障可能是______；
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向______选填（“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是______，其数值为______；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，下列采取的措施不可行的是______。
A．调高电源电压
B．更换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻

五、计算题
27．“五一”期间，小明一家驱车外出旅游，如图所示，当车经过告诉路段A点路标时，时间是8点15分；当车经过高速路段点路标时，时间是8点45分。假设汽车在上述行驶过程中做匀速直线运动，受到的阻力为，消耗的汽油为（汽油的热值为），求
（1）汽车在之间的速度；
（2）汽车在行驶过程中牵引力做的功；
（3）汽车发动机的效率。

28．如图甲所示为某同学家的电中药壶，有“猛火”和“文火”两个挡位，工作电路简化为图乙所示，其中为挡位开关，R1、R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时，红灯亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为220V，猛火挡的额定功率为2420W，R2=180Ω。
（1）判断A灯是红灯还是绿灯（不需要写计算过程）；
（2）求R1的阻值；
（3）求文火挡的额定功率；
（4）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火挡慢熬30min，共消耗电能，由此计算电中药壶的实际电压。


参考答案：
1．A
【详解】A．声音是由物体振动产生的，悠扬的编钟声是由钟的振动产生的，故A正确；
B．声音的响度与振幅和距声源的距离有关，声音的音调与发声体振动的频率有关，不同的钟振动幅度相同时，发声的音调不相同，故B错误；
C．敲钟时，用力越大，钟的振幅越大，响度越大。声音的传播速度与介质和温度等因素有关，声音的传播速度与响度无关，声音在空气中的传播速度是不变的，故C错误；
D．声音可传递信息和能量，通过钟声能判断钟是否破损，利用了声波传递信息，故D错误。
故选A。
2．C
【详解】A．水变成水蒸气是汽化现象，故A错误；
B．水蒸气上升形成云的过程，是水蒸气变成小水滴是液化现象，故B错误；
C．雪的形成是水蒸气直接变成小冰晶，是凝华过程，凝华放热，故C正确；
D．能供人类直接利用的淡水资源并不丰富，且存在分布不均匀，还得节约用水，故D错误。
故选C。
3．A
【详解】AB.．人在岸上观察到光源S所成的像为虚像，由于人觉得光沿直线传播，所以感觉光源S所成的虚像在折射光线的反向延长线，即直线①上，故A正确，B错误；
CD．人在岸上观察到光源S经水面折射所成的像为虚像，故CD错误。
故选A。
4．A
【详解】蜡烛在光屏上成的像是实像。当物体距凸透镜大于凸透镜一倍焦距时，即可通过凸透镜成实像。此时，蜡烛与凸透镜的距离为30cm，所以，此实验中，凸透镜的焦距是小于30cm的，10cm、20cm都是有可能的。若其焦距为10cm，此时物距大于二倍焦距，则像距小于二倍焦距且大于一倍焦距，即光屏位置在标尺的70～80cm刻度线之间；若其焦距为20cm，此时物距在一倍焦距与二倍焦距之间，则像成在二倍焦距以外，即像与透镜的距离大于40cm。但透镜到光具座右端的距离只有40cm，此时像成在光具座右端以外了。故A符合题意，BCD不符合题意。
故选A。
5．C
【详解】A．锯木头时锯条发烫，是摩擦生热，属于做功改变物体的内能；
B．反复弯折铁丝，人对铁丝做功，铁丝的内能增加，温度升高，是通过做功改变物体的内能；
C．阳光下路面发热是热传递改变内能；
D．用力搓手，手会发热，这是通过做功的方式增加内能的。
综上，故ABD相同，C不同，故C符合题意。
故选C。
6．C
【详解】A．火车钢轨下垫上枕木，是通过增大受力面积，减小压强，故A错误；
B．禁止货车超载，是通过减小压力，减小压强，故B错误；
C．刀刃磨得锋利，是通过减小受力面积，增大压强，故C正确；
D．雪橇板做得比较宽大，是通过增大受力面积，减小压强，故D错误。
故选C。
7．B
【详解】A．音箱悬浮时受竖直向下的重力和竖直向上的磁力的作用，故A正确，不符合题意；
B．底座通电后能产生磁场，是电流的磁效应；电动机的工作原理是通电导线在磁场中受力的作用，故B错误，符合题意；
C．音箱悬浮是受到磁体间排斥力的作用，同名磁极相互排斥，故C正确，不符合题意；
D．无线信息传递利用的电磁波在空气中的传播速度约等于光速，为3×108m/s，故D正确，不符合题意。
故选B。
8．D
【详解】当锤柄下端撞击到凳子的时候，锤柄受到阻力立即停止运动，但是锤头因为具有惯性，不会马上停止，会继续向下运动，从而使锤头紧紧套在锤柄上。且锤头的质量一般较大，惯性也就越大，因此很容易利用这种方法套紧锤头。
故选D。
9．C
【详解】A．由图可知：甲乙两物体是从同一地点出发的，但乙出发的晚，故A错误；
B．由图可知：以乙物体为参照物，前24s, 甲相对于乙的位置一直在发生变化，故甲物体一直在运动，24s以后甲乙两物体的速度相同，相对位置不再发生变化，甲物体是静止的，故B错误；
C．由图可知：第4s~19s甲和乙运动的路程相等，所用的时间相同，所以它们的平均速度相等，故C正确；
D．由图可知： 整个过程中乙刚开始运动到8s时，乙的速度大于甲的速度，2430s时甲、乙速度相等，故D错误。
故选C。
10．D
【详解】A．小明掷实心球时手对球施加了力的作用，由于物体间力的作用是相互的，则球对手也施加力的作用，故A错误；
B．球离手后在空中运动的过程中受到重力和空气阻力的作用，手与球之间没有力的作用，故B错误；
C．小明立定跳远时，离开地面后在空中的运动速度大小和运动方向都发生变化，所以运动状态改变，故C错误；
D．小明跑步穿的运动鞋鞋底有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D正确。
故选D。
11．D
【详解】A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。
故选D。
12．D
【详解】A．由

得，灯泡L正常工作时的电阻为

故A错误；
B．当只闭合开关时，电阻与灯泡L串联，此时电路的总电阻为

电路的电流

电阻消耗的功率

故B错误；
C．如果开关、和同时闭合，电阻被短路，电阻与灯泡L并联，故C错误；
D．当只闭合开关时，电阻与灯泡L串联，此时电路的总电阻最大为

电路的电流

电路消耗的功率最小

如果开关、和同时闭合，电阻被短路，电阻与灯泡L并联，此时电路电阻最小为

电路的功率最大为

此电路消耗的最大电功率与最小电功率之比为

故D正确。
故选D。
13． 3.10 3.4
【详解】（1）[1]从图中甲可以看出，刻度尺的分度值为0.1cm，刻度尺读数时要估读到分度值的下一位，物体的左端在刻度尺的0.00cm处，右端在刻度尺3.10cm 处，物体的长度为3.10cm。
（2）[2]从图中乙可以看出，弹簧测力计的分度值为0.2N，弹簧测力计的读数为3.4N。
14． 反射 等大 虚
【详解】[1]不透明物体只能反射与其颜色相同的色光，吸收与其颜色不同的色光。因此，我们看到树叶之所以呈现绿色，是因为它们反射绿光的缘故；
[2][3]楼台倒影是平面镜成像，是光的反射形成的，倒影是正立、等大的虚像。
15． 30 30
【详解】甲图中推力在B上，以B为研究对象，B做匀速直线运动，所以其受到的推力F1与摩擦力平衡，B物块所受的摩擦力为30N．以AB为研究对象，AB一起匀速直线运动，A物块受桌面的摩擦力为30N；
乙图中推力作用在A上，此时接触的粗糙程度不变，压力也不变，因此摩擦力也不变，所以A所受的摩擦力仍为30N．
16． 300 3600
【详解】[1]她上半身的重力
G上=G=mg=×50kg×10N/kg=300N
上半身的重力为300N。
[2]每次上半身重心上升的距离均为0.3m，则她每一次克服重力做的功
W=G上h=300N×0.3 m =90J
她在这段时间克服重力做的功
W总=90J×40=3600J
她在这段时间克服重力做的功3600J。
17． 不可再生 裂变 电磁感应
【详解】[1]核能所利用了核燃料一旦消耗，短时间内无法从自然界获得，属于不可再生能源。
[2]核电站利用核反应堆中铀核裂变时产生的能量来发电。
[3]发电机的原理是电磁感应，即闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。
18． 火 甲
【详解】[1]为安全用电，用电器的开关应安装在火线上，断开开关时，切断火线，才能防接触用电器发生触电事故。
[2]用测电笔辨别火线、零线时，手必须接触金属笔尾，这时火线、金属笔尖、大电阻、氖管、金属笔尾、人体、大地构成闭合通路，氖管才会放光，因此甲图正确。
19． 1∶3 3∶16
【详解】[1]当闭合开关S1、S2，且甲、乙为电压表时，甲、乙两表示数之比为4∶3。此时两电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，甲、乙两表示数之比为4∶3，根据串联分压特点可知，两电阻R1、R2之比为

[2]设电源电压为U，R1=R，则R2=3R，当两表都为电压表时，闭合两开关，两电阻串联，电路总功率为

同时更换两电表种类，即两表都为电流表时，闭合开关S1，两电阻并联，此时电路总功率为

则P1、P2之比为

20．
【详解】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变．据此作出对应的折射光线，如图所示：

【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解。
21．
【详解】小球所受重力G的方向是竖直向下的，作用点在重心；由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，由图可知，A点距离O点是最远的，故AO为力臂时，力是最小的；由于小球的拉力使得杠杆顺时针转动，则动力必须使得杠杆逆时针转动，动力方向垂直于OA向上，如图所示：

22．
【详解】（1）由题可知，通电螺线管左端为N极，右端为S极，根据磁极间的相互作用规律可知，小磁针静止时左端为N极，右端为S极。
（2）根据右手螺旋定则，右手握住螺线管，大拇指指向N极，四指指向电流的方向，可知电流由右侧流入，则电源左端为负极，右端为正极，如图所示：

23． 水平 没有把游码放到标尺左端零刻度线处 52 20 2.6×103 偏大
【详解】（1）[1][2]天平调平的基本操作：应将天平放在水平台上，将游码移到标尺左端的零刻度线处，再调节平衡螺母直到天平平衡。
（2）[3]天平读数：砝码+游码在标尺上对应的刻度，得出矿石质量为52g。
（3）[4]量筒读排水法体积，得出矿石体积为20cm3。
[5]矿石的密度

（4）[6]溅出水导致矿石体积偏小，测得矿石密度偏大。
24． 1.4 下沉 无关 a、b、c 越大
【详解】（1）[1]据图a可知，物体P所受重力为，由可知b中物体P所受浮力大小为

（2）[2]c步骤中，

此时浮力小于重力，故如果悬挂物体P的细线断了，则物体不受拉力，只受到重力和浮力，由于浮力小于重力，则P在水中将会下沉。
（3）[3]c、d实验中，液体的密度相同，物体排开液体的体积相同，物体浸没在液体中的深度不同，弹簧测力计的拉力相同，因，结合a实验，根据控制变量法可知，浮力大小与物体浸没在液体中的深度无关。
[4]b、c实验中，液体的密度相同，物体排开液体的体积不同，弹簧测力计示数不同，结合a实验，由可知，物体受到的浮力不同，因此可以得出浮力大小与物体排开液体的体积有关。
[5]d、e实验中，物体排开液体的体积相同，盐水密度大于水的密度，盐水中弹簧拉力小于水中弹簧的拉力，结合a实验，由可知，物体在水中所受的浮力小于在盐水中所受的浮力，故根据控制变量法可知，在物体排开液体的体积一定时，液体密度越大，物体受到的浮力越大。
（4）[6]物体的体积为

物体的密度为

25． 竖直向上匀速 74% （c） 增大物重 动滑轮的重力 3、4
【详解】（1）[1]在测绳端拉力时，需竖直向上匀速拉动测力计，且在拉动时读数。
（2）[2]第1次实验测得的机械效率

（3）[3]第4次实验s为h的5倍，所以滑轮组由5段绳子承担物重，所以第4次实验是由c图做的。
（4）[4]由数据知第1、2次实验中，s为h的3倍，所以滑轮组由3段绳子承担物重，而第1次实验物体的重力为4N，第2次被提升的物重为6N，所以第1次实验是用（a）图做的、第2次实验是用（b）图做的；由数据知第3次实验中，s为h的5倍，所以滑轮组由5段绳子承担物重，所以第3次是用（c）图做的；分析第1、2次实验，两次所用滑轮组相同，但第2次的物重大于第1次物重，机械效率也大于第1次的机械效率，所以可得使用同一滑轮组，提高物重可以提高滑轮组的机械效率。
[5]分析第1、3次实验，两次提升物体的重力相同，第3次实验的动滑轮较重，而机械效率较低，所以可得使用不同的滑轮组，提升相同的重物，动滑轮个数越多，滑轮组的机械效率越小，所以分析第1、3次实验数据可知：影响滑轮组的机械效率高低的因素主要是动滑轮的重力。
（5）[6]第3、4次实验只是改变了物体被提升的高度，机械效率没变，所以可得滑轮组的机械效率与物体被提升的高度无关。
26． 定值电阻断路 右 电阻两端的电压 3V A
【详解】（1）[1]滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，要求滑片向右移动时电阻变大，确定滑动变阻器的左下接线柱接入电路，如下图所示
；
（2）[2]若电流表没有示数，说明电路可能断路；电压表有示数，说明故障为与电压表并联的定值电阻断路。
（3）[3]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻分得的电压增大；探究电流与电阻的实验中应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表示数保持不变。
（4）[4][5]根据画出I-R图像如图乙知，图中阴影面积为长方形，其面积等于IR，由欧姆定律得，，阴影面积表示的物理量是电阻两端的电压，其数值为

（5）[6]A．设电源电压为U，定值电阻两端的电压为UV，当接入的定值电阻时，串联电路电流处处相等，则有

即

解得电源电压为U=4.2V，所以降低电源电压可以完成这次实验，故A符合题意；
BC．为了能完成这次实验，滑动变阻器最大电阻满足关系式为

即

解得滑动变阻器的最大电阻为R滑大=25Ω，所以更换一个最大阻值为30Ω的滑动变阻器可以完成这次实验；再串联一个电阻的阻值可以为

故BC不符合题意。
故选A。
27．（1）；（2）；（3）
【详解】解：（1）A、B两地之间的距离为

汽车行驶的时间为

汽车在A、B两地的速度为

（2）汽车匀速行驶，所受的牵引力

汽车牵引力做的功

（3）汽油燃烧放出的热量

发动机效率

答：（1）汽车在A、B之间的速度为72km/h；
（2）汽车在行驶过程中牵引力做的功为4.14×107J；
（3）汽车发动机的效率为30%。
28．（1）红灯；（2）20Ω；（3）242W；（4）200V
【详解】解：（1）指示灯的阻值忽略，当开关闭合，打至触点时，电路为两电阻和指示灯B的串联的电路，此时电路中总电阻较大，根据

可知总功率较小，电中药壶处于文火挡；当开关闭合，打至触点时，电路为R1和指示灯A的串联电路，此时电路中总电阻较小，根据

可知总功率较大，电中药壶处于猛火挡。故当开关闭合，打至触点时，电路为R1和指示灯A的串联电路，电中药壶处于猛火挡，此时红灯亮，故A灯是红灯。
（2）由（1）可知，猛火挡时电路为R1和指示灯A的串联电路，额定功率为2420W，A阻值不计，根据

可得

（3）当开关闭合，打至触点时，电路为两电阻和指示灯B的串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率

（4）由题可知

若实际电压为，根据

可知消耗的总电能

即

解得

答：（1）A灯是红灯；
（2）R2的阻值为20Ω；
（3）电中药壶文火挡的额定功率为242W。
（4）电中药壶的实际电压为200V。
