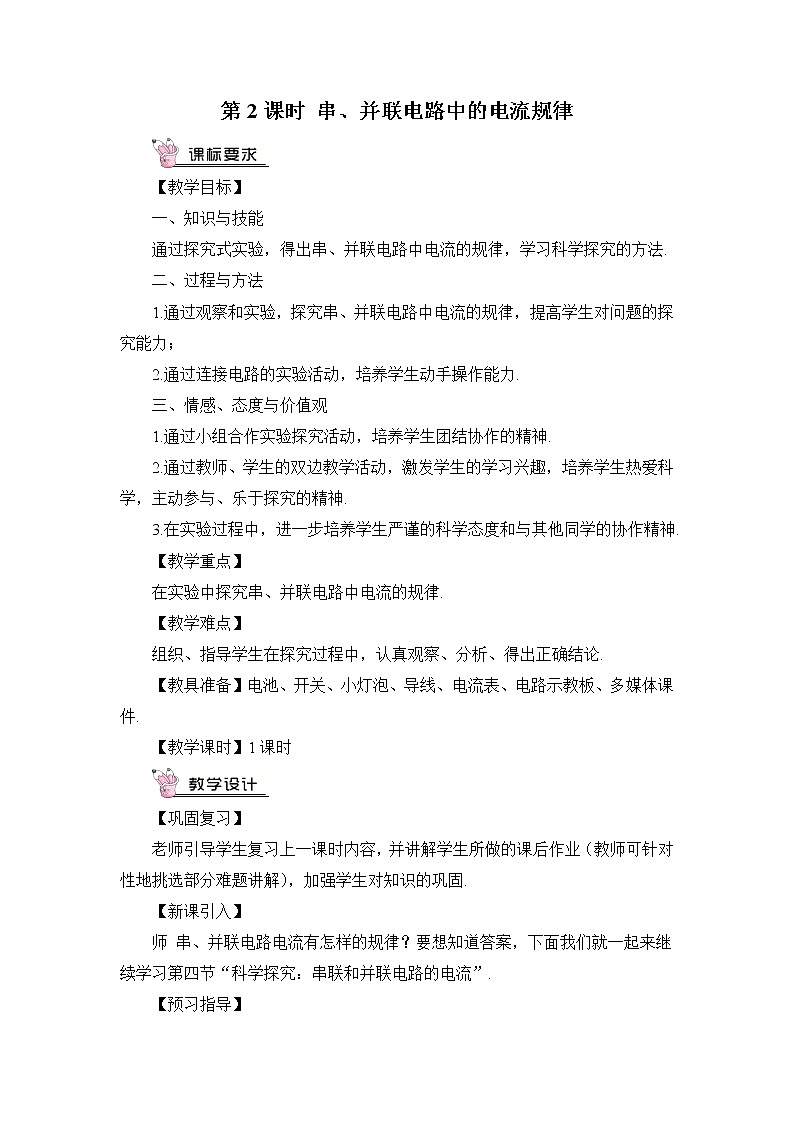

第2课时 串、并联电路中的电流规律

【教学目标】

一、知识与技能

通过探究式实验，得出串、并联电路中电流的规律，学习科学探究的方法.

二、过程与方法

1.通过观察和实验，探究串、并联电路中电流的规律，提高学生对问题的探究能力；

2.通过连接电路的实验活动，培养学生动手操作能力.

三、情感、态度与价值观

1.通过小组合作实验探究活动，培养学生团结协作的精神.

2.通过教师、学生的双边教学活动，激发学生的学习兴趣，培养学生热爱科学，主动参与、乐于探究的精神.

3.在实验过程中，进一步培养学生严谨的科学态度和与其他同学的协作精神.

【教学重点】

在实验中探究串、并联电路中电流的规律.

【教学难点】

组织、指导学生在探究过程中，认真观察、分析、得出正确结论.

【教具准备】电池、开关、小灯泡、导线、电流表、电路示教板、多媒体课件.

【教学课时】1课时

【巩固复习】

老师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.

【新课引入】

师 串、并联电路电流有怎样的规律？要想知道答案，下面我们就一起来继续学习第四节“科学探究：串联和并联电路的电流”.

【预习指导】

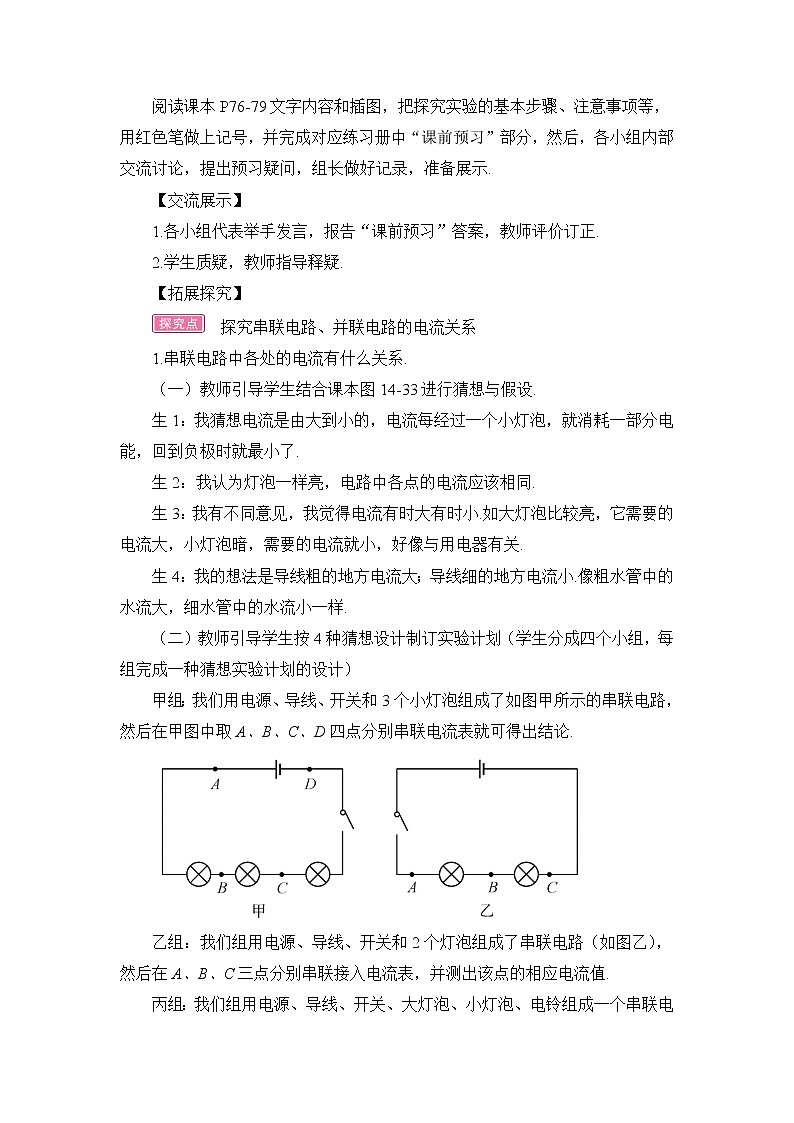

阅读课本P76-79文字内容和插图，把探究实验的基本步骤、注意事项等，用红色笔做上记号，并完成对应练习册中“课前预习”部分，然后，各小组内部交流讨论，提出预习疑问，组长做好记录，准备展示.

【交流展示】

1.各小组代表举手发言，报告“课前预习”答案，教师评价订正.

2.学生质疑，教师指导释疑.

【拓展探究】

 探究串联电路、并联电路的电流关系

1.串联电路中各处的电流有什么关系.

（一）教师引导学生结合课本图14-33进行猜想与假设.

生1：我猜想电流是由大到小的，电流每经过一个小灯泡，就消耗一部分电能，回到负极时就最小了.

生2：我认为灯泡一样亮，电路中各点的电流应该相同.

生3：我有不同意见，我觉得电流有时大有时小.如大灯泡比较亮，它需要的电流大，小灯泡暗，需要的电流就小，好像与用电器有关.

生4：我的想法是导线粗的地方电流大；导线细的地方电流小.像粗水管中的水流大，细水管中的水流小一样.

（二）教师引导学生按4种猜想设计制订实验计划（学生分成四个小组，每组完成一种猜想实验计划的设计）

甲组：我们用电源、导线、开关和3个小灯泡组成了如图甲所示的串联电路，然后在甲图中取A、B、C、D四点分别串联电流表就可得出结论.

乙组：我们组用电源、导线、开关和2个灯泡组成了串联电路（如图乙），然后在A、B、C三点分别串联接入电流表，并测出该点的相应电流值.

丙组：我们组用电源、导线、开关、大灯泡、小灯泡、电铃组成一个串联电路（如图丙），然后在A、B、C、D四点分别串联接入电流表.

丁组：我们组的设计和乙组大体相同，电路图如丁图，只是将A、B、C三点间换成了不同粗细的导线进行了实验.

（三）进行实验

教师点评学生设计的实验计划，并引导学生动手进行实验，教师及时给予指导.（实验中由于电源、开关、导线的质量问题，接触不良问题，学生会有许多实验难关，教师要耐心指导）

教师提醒实验时要注意的问题：

①连接电路时，开关应断开.

②电流表应串联在被测电路中.

③应从电源正极（或负极）起按电路图将元件逐个首尾顺次连接起来.

④接通电路前必须先用电流表的大量程试触，若发现电流表指针反偏，则应调换正、负接线柱；若超过量程，则要更换更大量程的电流表；若偏转角度过小，则应改用小量程.

⑤读数时要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器.

⑥为了公正客观，电路中可以测3次，最好是再多选几点多测几次.

(四)学生分组完成实验后，针对各组的实验现象和实验数据，交流讨论，总结出实验结论.

【师生互动归纳总结】串联电路中各处的电流都相等.即I=I1=I2=……=In

2.并联电路的干路和支路电流间有什么关系

（一）教师引导学生进行猜想

生1：并联电路中，干路中的电流等于各支路中的电流的总和.

生2：并联电路中，干路中的电流和各支路中的电流都相等.

（二）教师对学生猜想点评后，引导学生制订实验计划，并画出设计的实验探究电路图.

（三）学生分组进行实验，按课本图14-36、图14-37测出L1所在支路、L2所在支路、干路中的电流，并将数据记录在表中.

（四）各小组针对实验现象和实验数据进行交流讨论，总结实验结论.

【师生互动归纳总结】并联电路中，干路中的电流等于各支路中电流的总和即I=I1+I2+……In.

【课堂训练】教师引导学生做对应练习册中的题目.

【课堂小结】教师引导学生归纳总结本节课学到了什么.

【课后作业】

1.请同学们完成课本P80作业2 3 4.

2.请同学们完成对应练习册中的题目.

【课后作业答案】

2.提示：指针画在2大格5小格处

3.B     4.(1)b (2)0.34 (3)0.14

通过让学生在观察中提出问题、进行猜想、设计实验方案、动手实验、收集数据、对数据进行分析论证、评估交流等自主活动，让学生初步体验科学探究的过程，初步领会科学研究的方法.
