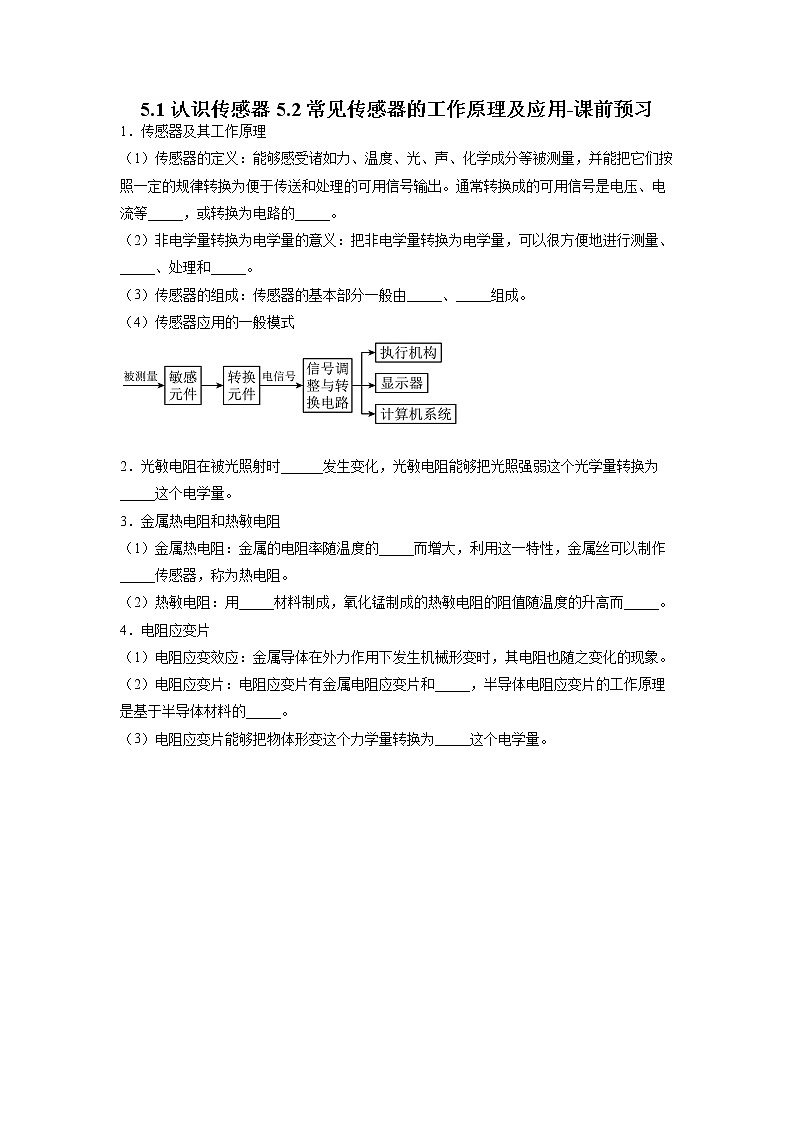

5.1认识传感器5.2常见传感器的工作原理及应用-课前预习

1．传感器及其工作原理

（1）传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。通常转换成的可用信号是电压、电流等_____，或转换为电路的_____。

（2）非电学量转换为电学量的意义：把非电学量转换为电学量，可以很方便地进行测量、_____、处理和_____。

（3）传感器的组成：传感器的基本部分一般由_____、_____组成。

（4）传感器应用的一般模式

2．光敏电阻在被光照射时______发生变化，光敏电阻能够把光照强弱这个光学量转换为_____这个电学量。

3．金属热电阻和热敏电阻

（1）金属热电阻：金属的电阻率随温度的_____而增大，利用这一特性，金属丝可以制作_____传感器，称为热电阻。

（2）热敏电阻：用_____材料制成，氧化锰制成的热敏电阻的阻值随温度的升高而_____。

4．电阻应变片

（1）电阻应变效应：金属导体在外力作用下发生机械形变时，其电阻也随之变化的现象。

（2）电阻应变片：电阻应变片有金属电阻应变片和_____，半导体电阻应变片的工作原理是基于半导体材料的_____。

（3）电阻应变片能够把物体形变这个力学量转换为_____这个电学量。

参考答案

1．（1）电学量，通断；（2）传输，控制；（3）敏感元件，转换电路

【详解】

（1）通常转换成的可用信号是电压、电流等电学量，或转换为电路的通断。

（2）把非电学量转换为电学量，可以很方便地进行测量、传输、处理和控制。

（3）传感器的基本部分一般由敏感元件和转换电路组成。

2．电阻，电阻

【详解】

略

3．（1）升高，温度；（2）半导体，减小

【详解】

（1）金属的电阻率随温度的升高而增大，利用这一特性，金属丝可以制作温度传感器，称为热电阻。

（2）热敏电阻用半导体材料制成，氧化锰制成的热敏电阻的阻值随温度的升高而减小。

4．（2）半导体电阻应变片，压阻效应；（3）电阻

【详解】

（2）电阻应变片有金属电阻应变片和半导体电阻应变片，半导体电阻应变片的工作原理是基于半导体材料的压阻效应。

（3）电阻应变片能够把物体形变这个力学量转换为电阻这个电学量。
