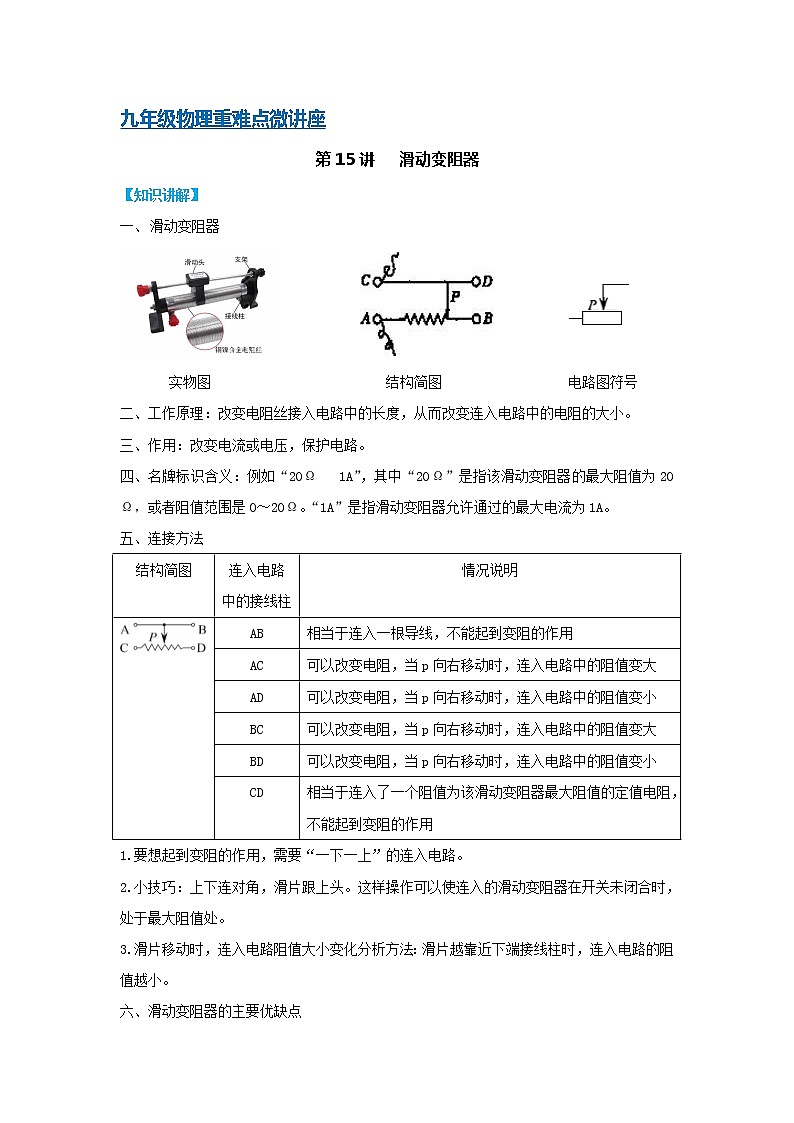

九年级物理重难点微讲座

第15讲   滑动变阻器

【知识讲解】

一、 滑动变阻器

实物图                         结构简图                  电路图符号

二、工作原理：改变电阻丝接入电路中的长度，从而改变连入电路中的电阻的大小。

三、作用：改变电流或电压，保护电路。

四、名牌标识含义：例如“20Ω   1A”，其中“20Ω”是指该滑动变阻器的最大阻值为20Ω，或者阻值范围是0～20Ω。“1A”是指滑动变阻器允许通过的最大电流为1A。

五、连接方法

1.要想起到变阻的作用，需要“一下一上”的连入电路。

2.小技巧：上下连对角，滑片跟上头。这样操作可以使连入的滑动变阻器在开关未闭合时，处于最大阻值处。

3.滑片移动时，连入电路阻值大小变化分析方法：滑片越靠近下端接线柱时，连入电路的阻值越小。

六、滑动变阻器的主要优缺点

1.优点：可以方便地连续改变接入电路中的电阻大小。

2.缺点：无法直接确定连入电路中的电阻值的大小。

【例题分析】

【例题】如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（　　）

A．滑动变阻器一般与用电器串联

B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻

C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小

D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变

【分析】A.要使滑动变阻器改变用电器两端的电压和通过的电流，滑动变阻器应与用电器串联，A正确。

B.滑动变阻器的工作原理就是靠改变电阻丝接入电路中的长度来改变电阻，B正确。

C.若接A、D接线柱，变阻器滑片左侧的电阻丝接入电路中，滑片P向右移动时，接入电路中电阻丝的长度变长，阻值增大，C错误。

D.若接A、B接线柱，滑动变阻器的电阻丝全部接入电路中，滑片P向右移动接入电路中阻值不变，相当于一个定值电阻，D正确。选C。

【答案】C

【实践应用】

1.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）

A.  B.
C.  D.

2.如图两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（  ）

A．L1、L2都变亮   B．L1、L2都变暗

C．L1变亮，L2变暗 D．L1变暗，L2的亮度不变

3.将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（    ）

A．P1放在最右端，P2放在最右端　　     B．P1放在最左端，P2放在最左端

C．P1放在最右端，P2放在最左端　　     D．P1放在最左端，P2放在最右端

4.如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱    和    接在电路的M、N两端。

5.如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 　　（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变电阻丝的 　 　来改变电阻的大小。

【参考答案】

1．【答案】A
【解析】A.图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，A正确。

B.图中同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，B错。

C.图中同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，C错。

D.图中滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，D错。选A。

2. 【答案】D

【解析】左图中，L1与滑动变阻器串联，当滑片P都向右滑动时，滑动变阻器接入电路中的电阻越来越大，整个电路的总电阻变大，电流变小，L1将变暗。右图中，L1与滑动变阻器并联，当滑片P都向右滑动时，不影响灯L2的亮度的变化，所以D正确。

3. 【答案】D

【解析】P1中右下端接线柱接入电路，所以滑片需在最左边时，连入电路中的电阻才最大。P2中左下端接线柱接入电路中，所以滑片需在最右边时，连入电路中的电阻才最大。因此D正确。

4. 【答案】A    C（D）

【解析】若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，则需要使滑动变阻器的滑片P 向A端滑动时，连入电路中的电阻变小，即将A接线柱接入电路，上端连入C或D即可。

5．【答案】C    长度

【解析】滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则变阻器接入电路中电阻线的长度要变短，所以另一根导线应该与C接线柱连接。
