初中物理沪科版九年级全册第十四章 了解电路第五节 测量电压第一课时复习练习题

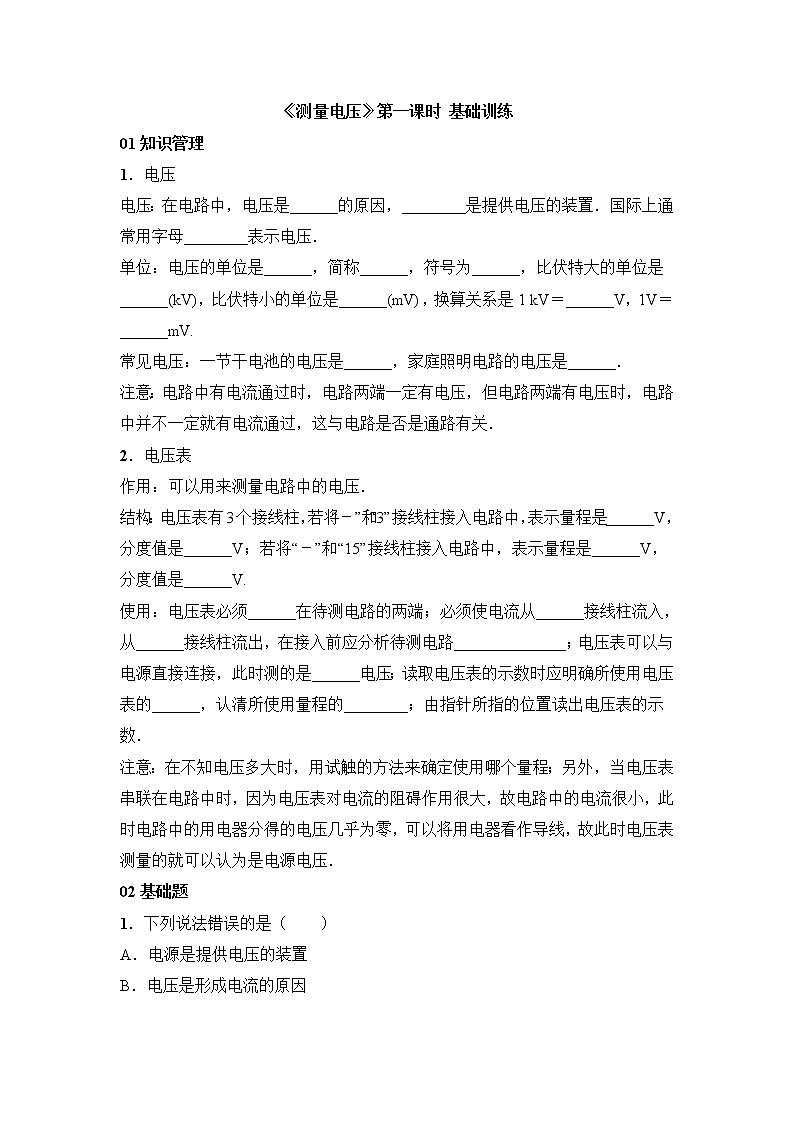

《测量电压》第一课时 基础训练

01知识管理

1．电压

电压：在电路中，电压是______的原因，________是提供电压的装置．国际上通常用字母________表示电压．

单位：电压的单位是______，简称______，符号为______，比伏特大的单位是______(kV)，比伏特小的单位是______(mV)，换算关系是1 kV＝______V，1V＝______mV.

常见电压：一节干电池的电压是______，家庭照明电路的电压是______．

注意：电路中有电流通过时，电路两端一定有电压，但电路两端有电压时，电路中并不一定就有电流通过，这与电路是否是通路有关．

2．电压表

作用：可以用来测量电路中的电压．

结构：电压表有3个接线柱，若将“－”和“3”接线柱接入电路中，表示量程是______V，分度值是______V；若将“－”和“15”接线柱接入电路中，表示量程是______V，分度值是______V.

使用：电压表必须______在待测电路的两端；必须使电流从______接线柱流入，从______接线柱流出，在接入前应分析待测电路______________；电压表可以与电源直接连接，此时测的是______电压；读取电压表的示数时应明确所使用电压表的______，认清所使用量程的________；由指针所指的位置读出电压表的示数．

注意：在不知电压多大时，用试触的方法来确定使用哪个量程；另外，当电压表串联在电路中时，因为电压表对电流的阻碍作用很大，故电路中的电流很小，此时电路中的用电器分得的电压几乎为零，可以将用电器看作导线，故此时电压表测量的就可以认为是电源电压．

02基础题

1．下列说法错误的是（    ）

A．电源是提供电压的装置

B．电压是形成电流的原因

C．电流是电荷的定向移动形成的

D．电路两端只要有电压就一定有电流

2．下列关于电压的说法正确的是（    ）

A．对人体的安全电压是36 V

B．电压的单位只有伏特、毫伏

C．任何一节新干电池的电压都是1.5 V

D．发电厂提供的电压是220 V

3．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（    ）

A．该电压表的测量范围是3～15 V

B．该电压表可以测出电压值

C．该电压表没有正接线柱

D．该电压表不能测出电压值

4．如图所示，要用电压表测量灯L两端电压，正确的接法是（    ）

5．如图所示是小明同学测量小灯泡L1两端电压的电路．图中有一条导线接错了，接错的导线是（    ）

A．导线1        B．导线2

C．导线3        D．导线4

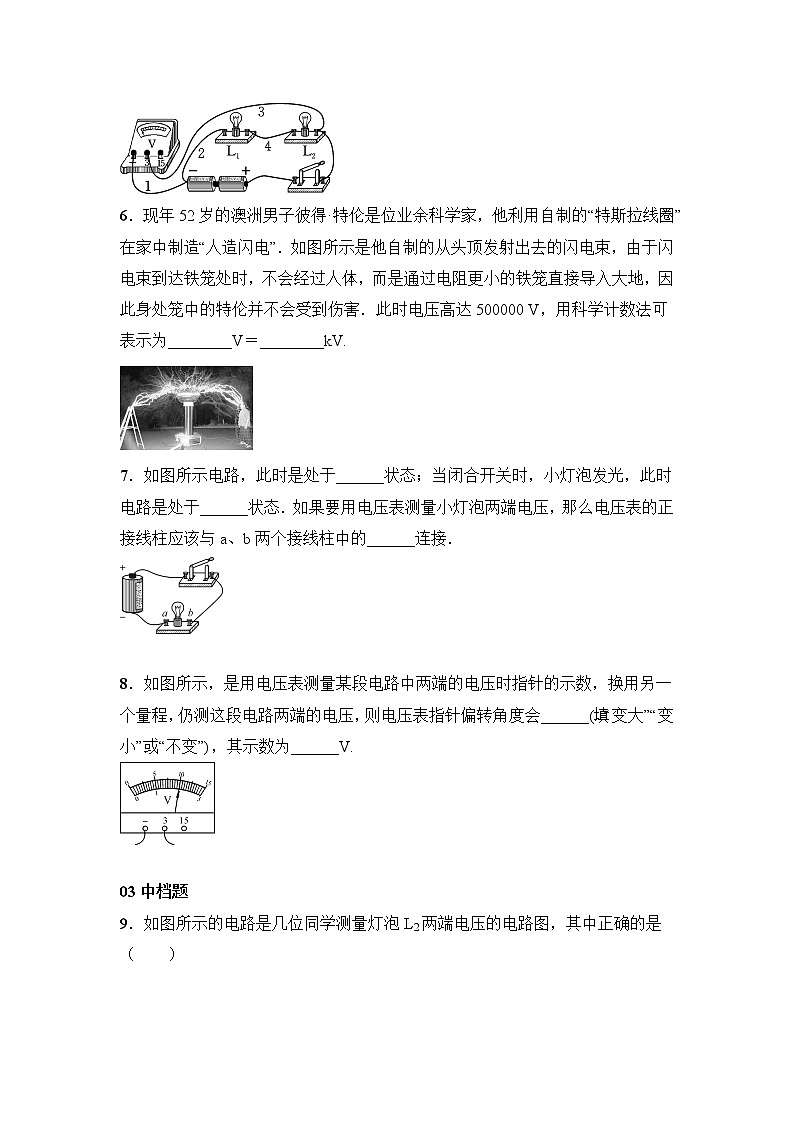

6．现年52岁的澳洲男子彼得·特伦是位业余科学家，他利用自制的“特斯拉线圈”在家中制造“人造闪电”．如图所示是他自制的从头顶发射出去的闪电束，由于闪电束到达铁笼处时，不会经过人体，而是通过电阻更小的铁笼直接导入大地，因此身处笼中的特伦并不会受到伤害．此时电压高达500000 V，用科学计数法可表示为________V＝________kV.

7．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态．如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的______连接．

8．如图所示，是用电压表测量某段电路中两端的电压时指针的示数，换用另一个量程，仍测这段电路两端的电压，则电压表指针偏转角度会______(填“变大”“变小”或“不变”)，其示数为______V.

03中档题

9．如图所示的电路是几位同学测量灯泡L2两端电压的电路图，其中正确的是（    ）

10．(广安中考)如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（    ）

A．a、b都是电流表

B．a、b都是电压表

C．a是电流表，b是电压表

D．a是电压表，b是电流表

11．如图所示，开关闭合，电压表所测的是（    ）

A．电源电压

B．灯L1两端的电压

C．灯L2两端的电压

D．灯L1与电源两端的总电压

12．周末，小马虎将一块铜片和锌片插入番茄中，制作了一个水果电池(如图甲所示)，然后将它与一个LED灯接到一起，LED灯发光了！于是，他想用电压表测量这个水果电池的电压大小(如图乙所示)，则该水果电池的______端为负极，小马虎读数时错把电压值读为4 V，那么实际电压应为______V.

13．灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，在测L2两端电压时，只将电压表接A的一端改接C，这种接法________(填“正确”或“不正确”)；理由是________________________________________．

14．(苏州中考)在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．

04拓展题

15．科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么，苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图1所示的实验器材对该问题进行探究．

(1)请用笔画线代替导线完成图的实物连接；

(2)实验时，应保持其他条件不变，只改变________________________；

(3)小组同学测得的实验数据如下表，当深度为5 cm时，电压表示数如图2所示，请将电压值填入下表的空格中；

(4)分析表格中的数据，你能得到的实验结论是：

____________________________________________________________________；

(5)科学猜想：苹果电池的电压大小还可能与

________________________________________________________________有关；

(6)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用____________________(填一种实验器材)来判断．

参考答案

知识管理

1．形成电流；电源；U；伏特；伏；V；千伏；毫伏；1000；1000；1.5V；220V；2.0～3；0.1；0～15；0.5；并联；“＋”；“－”；电流的方向；电源；量程；分度值

基础题

1．D

2．C

3．D

4．B

5．C

6．5×105；5×102

7.断路；通路；b；

8.变小；2

中档题

9．C

10．C

11．.C

12．锌；0.8

13.不正确；电压表正负接线柱接反，会损坏电压表

14.解：

拓展题

15．

(1)解：

(2)电极插入苹果的深度h

(3)0.30

(4)苹果电池的电压大小U随电极插入苹果深度h的增加而增大

(5)苹果的种类(或“苹果的大小、两电极间距离、电极面积的大小、电极的材料”等)

(6)电流表(或“发光二极管”)
