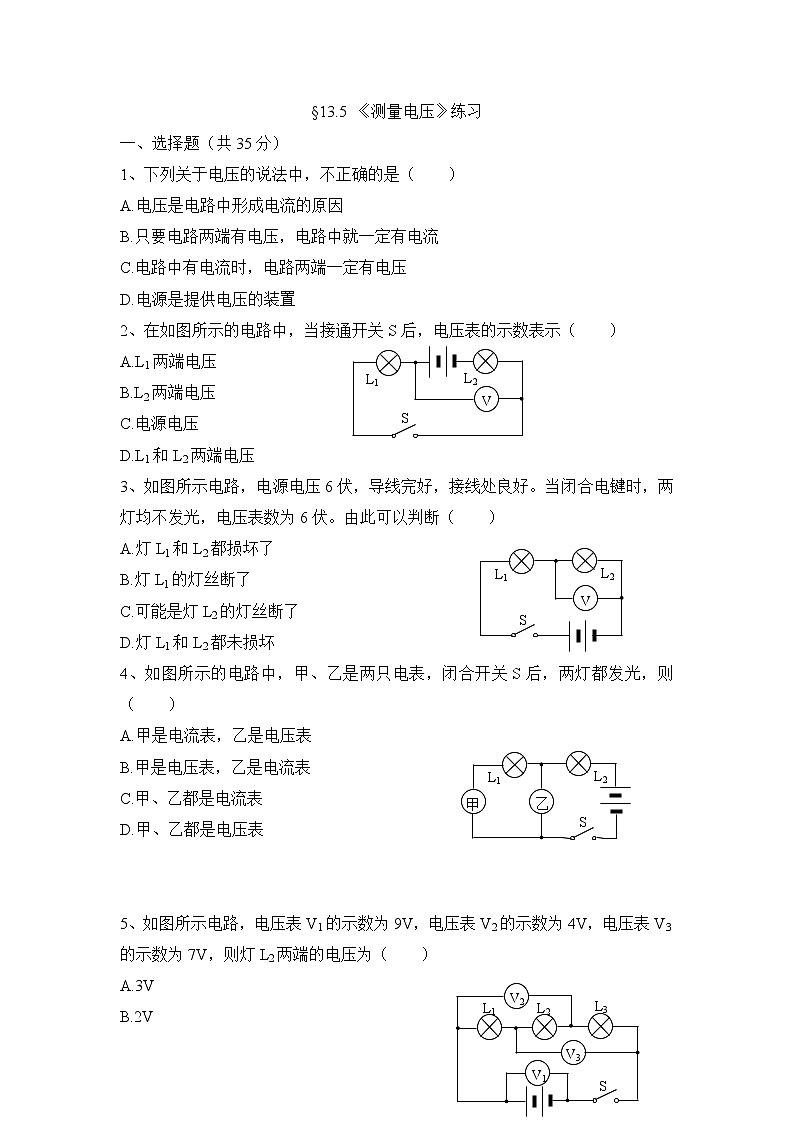

§13.5 《测量电压》练习

一、选择题（共35分）

1、下列关于电压的说法中，不正确的是（    ）

A.电压是电路中形成电流的原因

B.只要电路两端有电压，电路中就一定有电流

C.电路中有电流时，电路两端一定有电压

D.电源是提供电压的装置

2、在如图所示的电路中，当接通开关S后，电压表的示数表示（    ）

A.L1两端电压

B.L2两端电压

C.电源电压

D.L1和L2两端电压

3、如图所示电路，电源电压6伏，导线完好，接线处良好。当闭合电键时，两灯均不发光，电压表数为6伏。由此可以判断（    ）

A.灯L1和L2都损坏了

B.灯L1的灯丝断了

C.可能是灯L2的灯丝断了

D.灯L1和L2都未损坏

4、如图所示的电路中，甲、乙是两只电表，闭合开关S后，两灯都发光，则（    ）

A.甲是电流表，乙是电压表

B.甲是电压表，乙是电流表

C.甲、乙都是电流表

D.甲、乙都是电压表

5、如图所示电路，电压表V1的示数为9V，电压表V2的示数为4V，电压表V3的示数为7V，则灯L2两端的电压为（    ）

A.3V

B.2V

C.4V

D.5V

二、填空题（共33分）

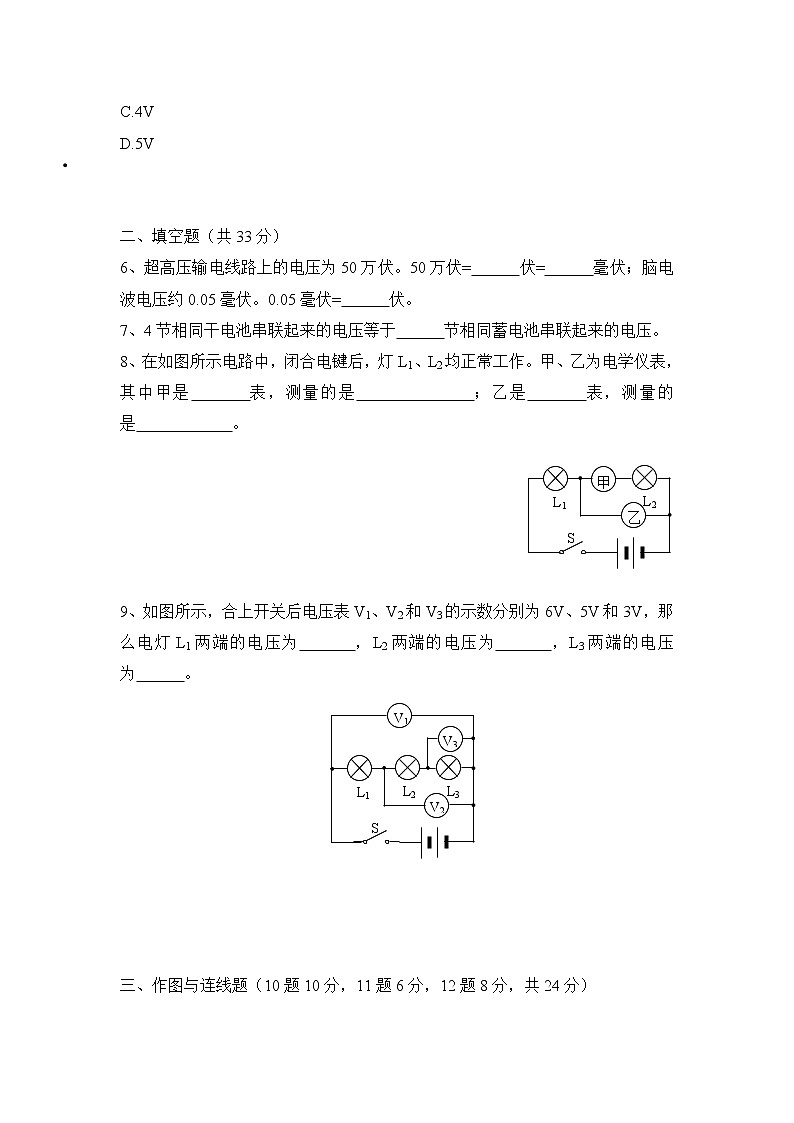

6、超高压输电线路上的电压为50万伏。50万伏=      伏=      毫伏；脑电波电压约0.05毫伏。0.05毫伏=      伏。

7、4节相同干电池串联起来的电压等于      节相同蓄电池串联起来的电压。

8、在如图所示电路中，闭合电键后，灯L1、L2均正常工作。甲、乙为电学仪表，其中甲是      表，测量的是            ；乙是      表，测量的是            。

9、如图所示，合上开关后电压表V1、V2和V3的示数分别为6V、5V和3V，那么电灯L1两端的电压为      ，L2两端的电压为      ，L3两端的电压为      。

三、作图与连线题（10题10分，11题6分，12题8分，共24分）

10、在下面两个图的圆圈内填上适当的电表符号，并标出正、负接线柱。

11、在图中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

12、如图所示，有两节干电池，两个小灯泡L1、L2，电键和电流表、电压表。要求把小灯泡串联在电源上，并用电压表测量L1两端电压，用电流表测量电路的总电流。

四、探究题（8分）

13、陈钢在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是一个小灯泡坏了，请你帮助陈钢，在图所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容。

测量电压答案

一、选择题（共35分）

二、填空题（共33分）

6、500000；5000000000；0.00005。

7、3。8、电流表；电路总电流；电压表；L2上午电压。

9、1；2；3。

三、作图与连线题（10题10分，11题6分，12题8分，共24分）

10、解：如图。

11、解：依题意填图如下：

12、连线如图所示。

四、探究题（8分）

13、陈钢在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是一个小灯泡坏了，请你帮助陈钢，在图所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容。

　　解：利用电压表检测电路故障，这是日常和生产中最常用的方法。
　　如图所示电路，根据题设条件，L1、L2中有一只坏了，闭合开关后，电路处于断路状态，电路中没有电流通过，两灯都不亮。
　　

　　若L1坏了，把电压表并联接在L1两端，电压表的正、负接线柱和电源的正、负极仍然连通，电压表示数近似等于电源电压。如果把电压表并联接在L2两端，电压表正接线柱和电源的正极连通着，负接线柱不能和电源的负极连通，电压表的示数为零。
　　若L2坏了，把电压表并联接在L1两端，电压表的负接线柱和电源的负极连通着，正接线柱不能和电源的正极连通，电压表的示数为零。如果把电压表并联接在L2两端，电压表的正、负接线柱和电源的正、负极分别连通着，电压表的示数近似等于电源电压。
　　答案：把电压表并联接在L1两端，闭合开关，如果电压表示数为零，则是灯L2坏了；如果电压表示数不为零，近似等于电源电压，则是灯L1坏了。答案如下：

    其实题中给出的四种器材都可用来检测该电路的故障。其余三种的解法再此略去。
