北师大版九年级上册2 视图第1课时课时练习

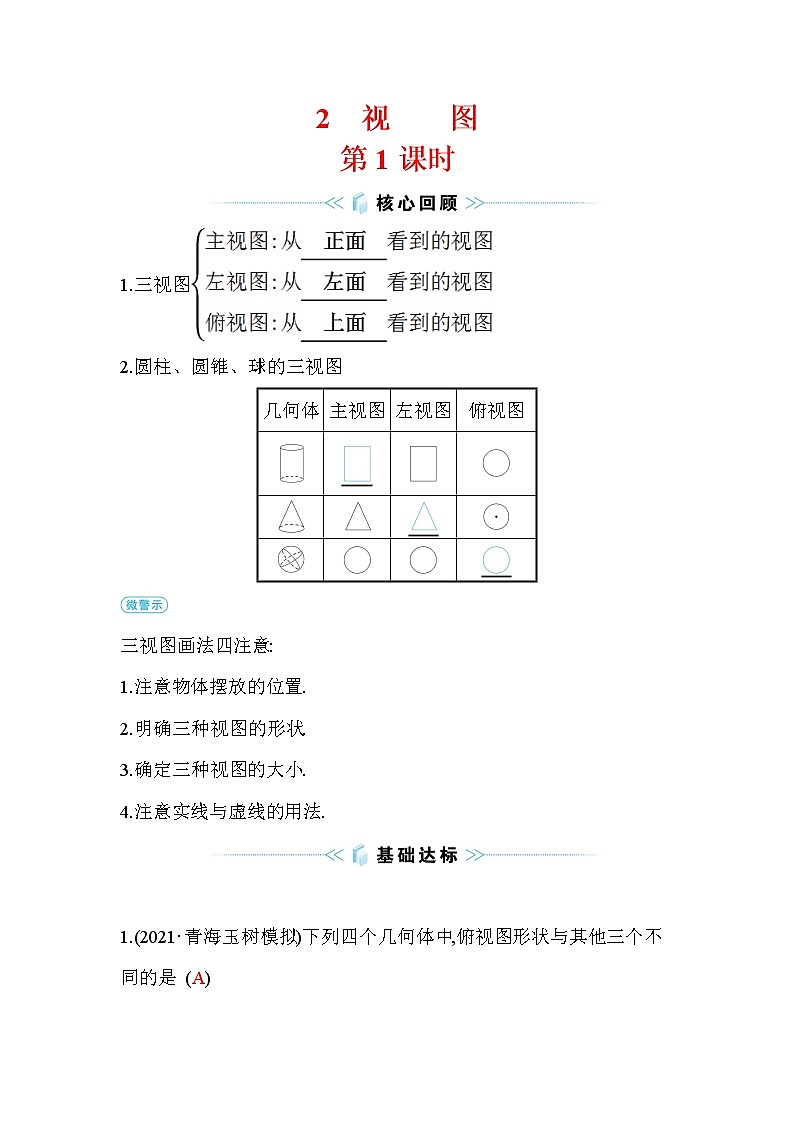

2　视　　图

第1课时

1.三视图

2.圆柱、圆锥、球的三视图

三视图画法四注意:

1.注意物体摆放的位置.

2.明确三种视图的形状.

3.确定三种视图的大小.

4.注意实线与虚线的用法.

1.(2021·青海玉树模拟)下列四个几何体中,俯视图形状与其他三个不同的是 (A)

2.(2021·甘肃庆阳期末)下列四个立体图形中,主视图和左视图的形状图有可能不同的是              (A)

3.(2021·新疆昌吉模拟)已知圆柱按如图所示方式放置,其左视图的面积为48,则该圆柱的侧面积为　48π　.

4.(2019·甘肃中考)已知某几何体的三视图如图所示,其中俯视图为等边三角形,则该几何体的左视图的面积为　3　cm2.

5.(2021·宁夏固原期末)画出如图所示几何体的三视图.

【解析】如图:

6.(2021·内蒙古巴彦淖尔模拟)如图,棱长为a cm的正方体,其上、下底面的对角线AC,A1C1与平面h垂直.

(1)指出正方体在平面h上的正投影图形.

(2)计算投影MNPQ的面积.

【解析】(1)正方体在平面h上的正投影图形是矩形.

(2)∵正方体棱长为a cm,

∴BD==a(cm),

∴投影MNPQ的面积为a×a=a2(cm2).
