2021学年第3节 串联和并联教课课件ppt

这是一份2021学年第3节 串联和并联教课课件ppt，共17页。PPT课件主要包含了电流流向法，取灯法，L1支路，L2支路，L1支路和L1不同，分流点，合流点，不是任意位置，开关所在支路，整个电路等内容，欢迎下载使用。

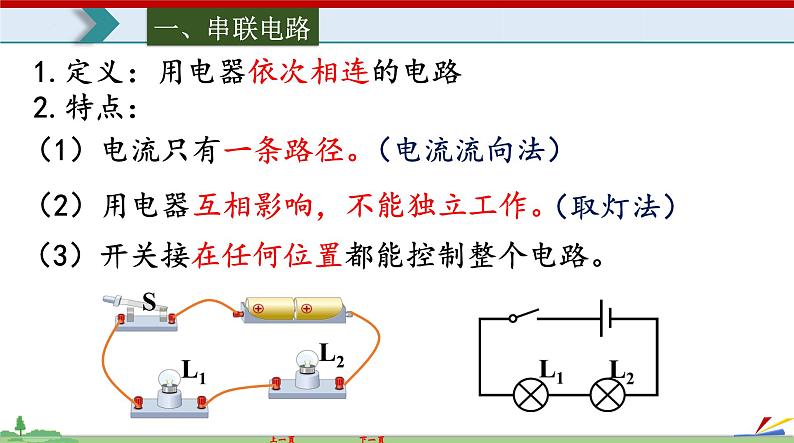

1.定义：用电器依次相连的电路
（2）用电器互相影响，不能独立工作。
（3）开关接在任何位置都能控制整个电路。
（1）电流只有一条路径。

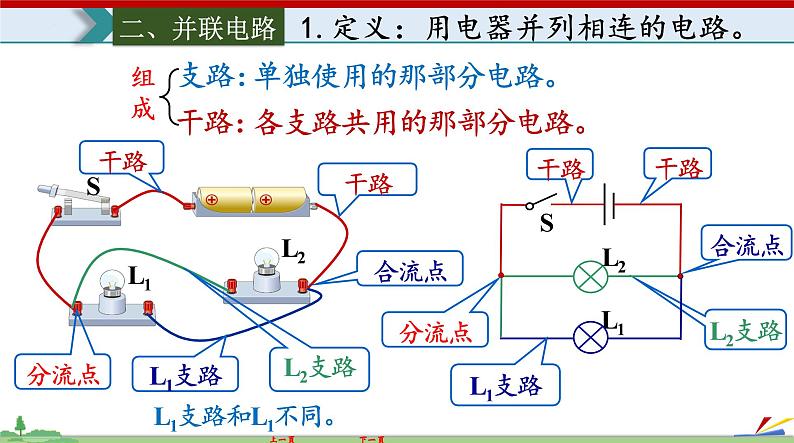

1.定义：用电器并列相连的电路。
单独使用的那部分电路。
各支路共用的那部分电路。

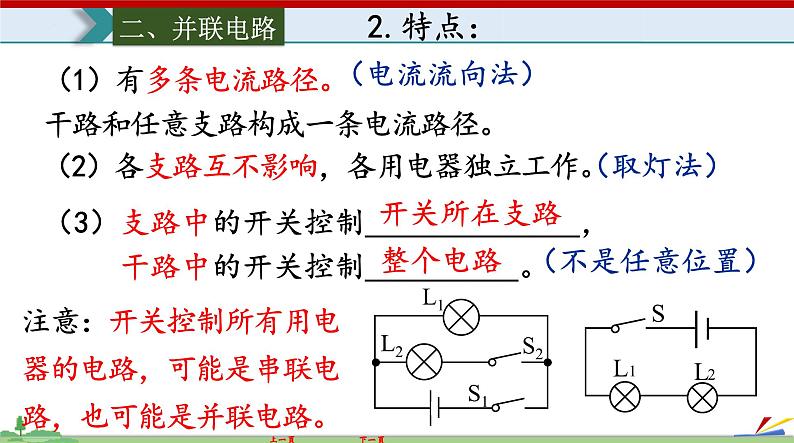

（1）有多条电流路径。干路和任意支路构成一条电流路径。
（3）支路中的开关控制______________， 干路中的开关控制__________。
（2）各支路互不影响，各用电器独立工作。
注意：开关控制所有用电器的电路，可能是串联电路，也可能是并联电路。

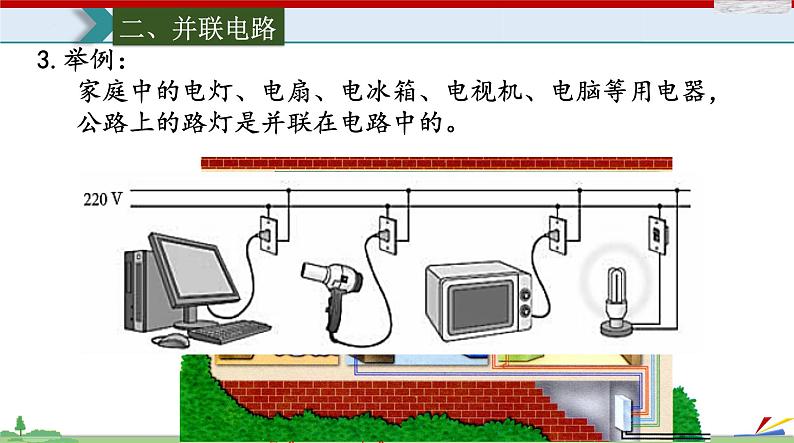

3.举例： 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器， 公路上的路灯是并联在电路中的。

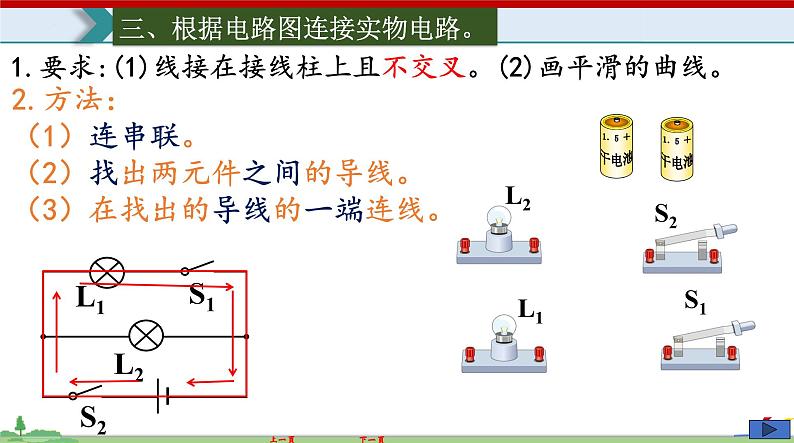

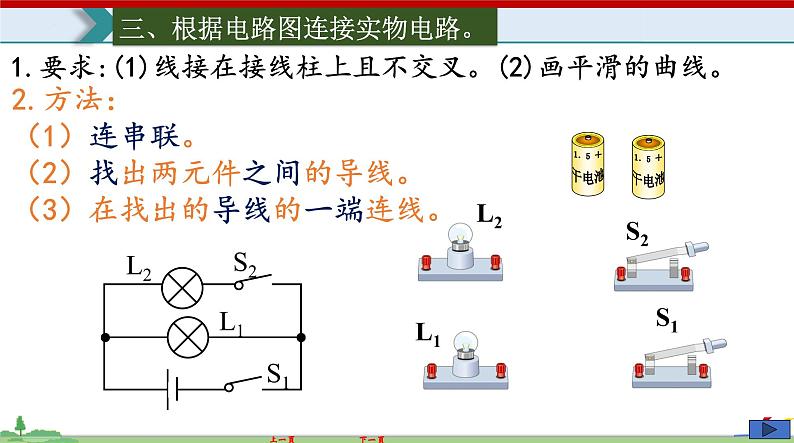

1.要求:(1)线接在接线柱上且不交叉。(2)画平滑的曲线。
2.方法：（1）连串联。（2）找出两元件之间的导线。（3）在找出的导线的一端连线。
1.分析干路、支路条数。2.以电流流向确定干路和支路中元件的位置。 并作好记录。3.规范画电路图。
杜绝顺着导线绕着画电路图！！
用电器独立工作互不影响
开关控制整个电路，与位置无关
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
以下四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
改动一根导线，使S控制L1，并画出改动前后的电路的电路图。
指出以下电路的故障；改一根线后成为并联电路；去掉一根导线后成为串联电路？并画出对应的电路图。
