人教版九年级全册第十六章 电压 电阻综合与测试同步练习题

2021—2022学年度第一学期人教版九年级物理

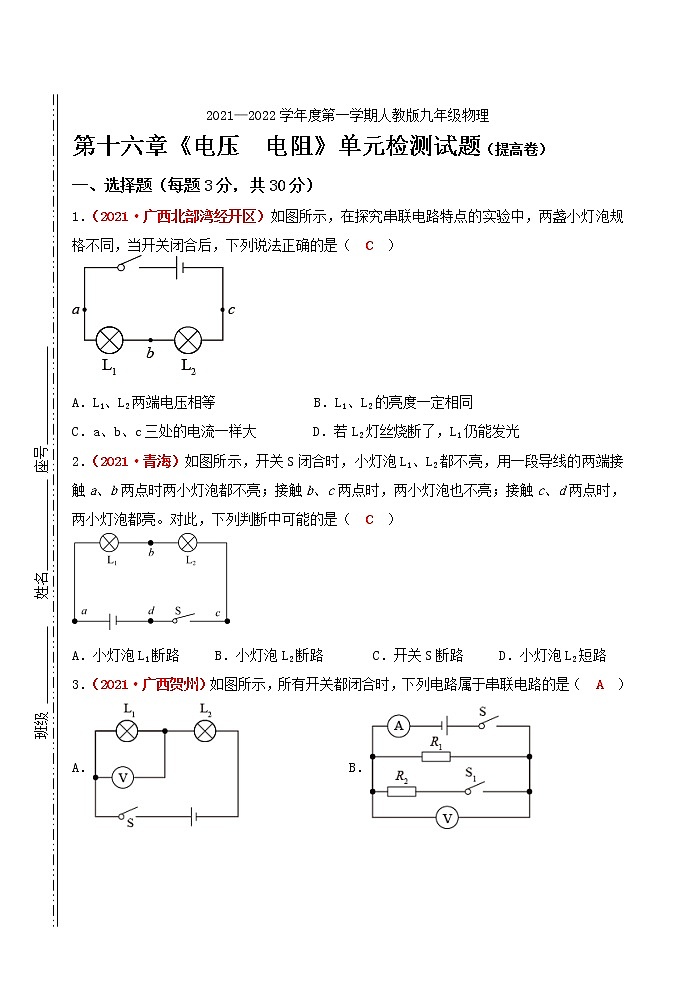

第十六章《电压  电阻》单元检测试题（提高卷）

一、选择题（每题3分，共30分）

1．（2021·广西北部湾经开区）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　C　）

A．L1、L2两端电压相等              B．L1、L2的亮度一定相同

C．a、b、c三处的电流一样大        D．若L2灯丝烧断了，L1仍能发光

2．（2021·青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　C　）

A．小灯泡L1断路     B．小灯泡L2断路       C．开关S断路     D．小灯泡L2短路

3．（2021·广西贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（　A　）

A． B．

C． D．

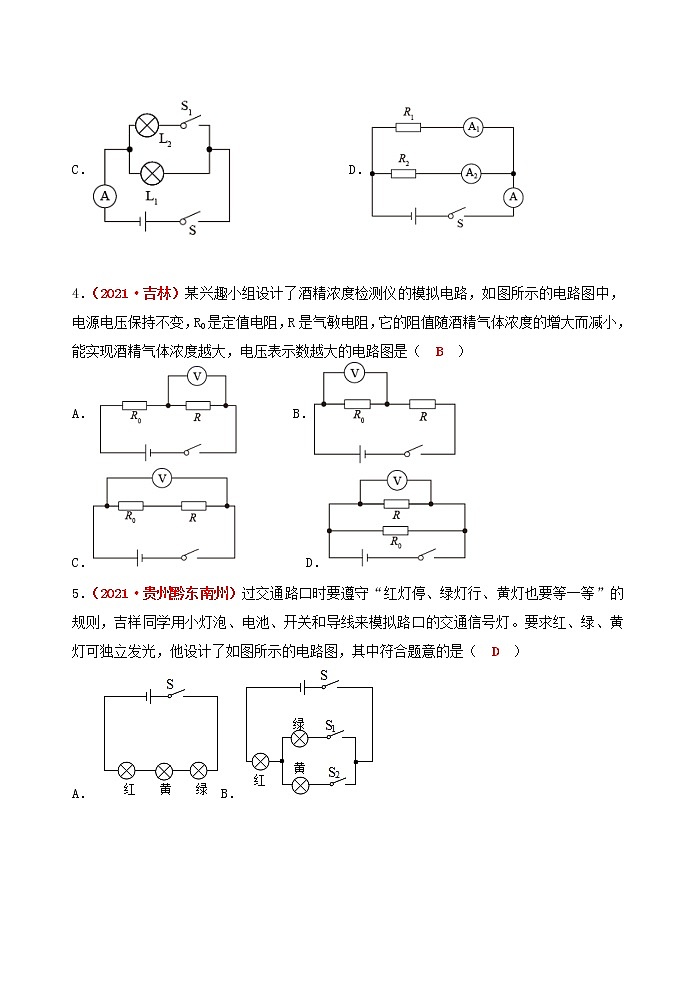

4．（2021·吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R0是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（　B　）

A．         B．

C．          D．

5．（2021·贵州黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　D　）

A． B．

C．D．

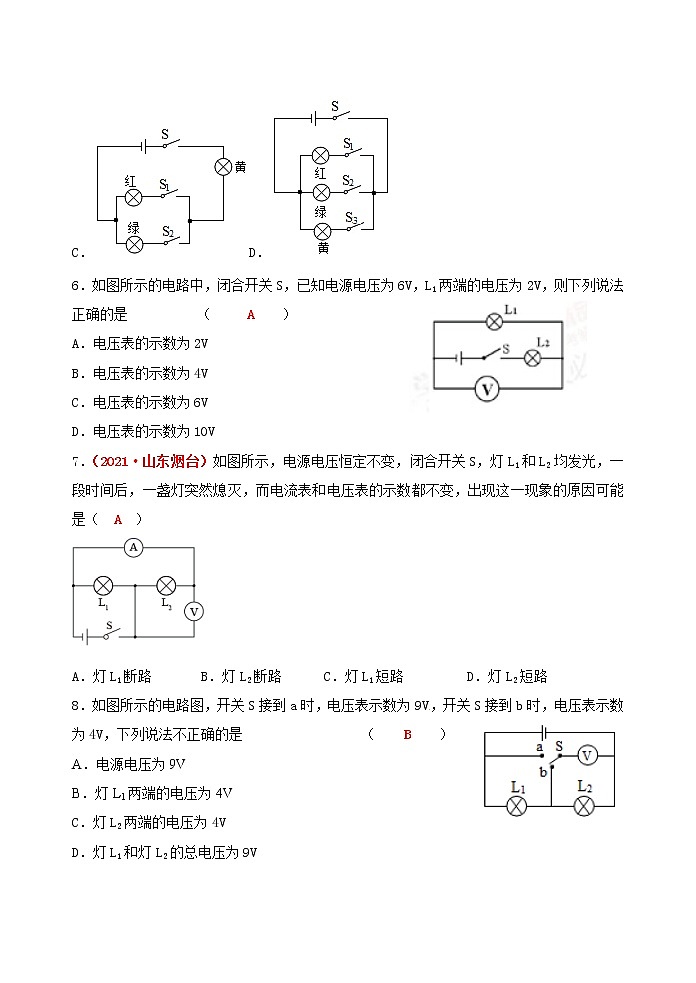

6．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是          （     A    ）

A．电压表的示数为2V

B．电压表的示数为4V

C．电压表的示数为6V

D．电压表的示数为10V

7．（2021·山东烟台）如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　A　）

A．灯L1断路       B．灯L2断路      C．灯L1短路         D．灯L2短路

8．如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是                 （　  B  　）

A．电源电压为9V

B．灯L1两端的电压为4V

C．灯L2两端的电压为4V

D．灯L1和灯L2的总电压为9V

9．（2021·湖北武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　A　）

A. 选用a和b进行实验，可以探究导体电阻跟导体材料的关系

B. 选用c和d进行实验，可以探究导体电阻跟导体长度的关系

C. 选用a和c进行实验，可以探究导体电阻跟横截面积的关系

D. 选用b和d进行实验，可以探究导体电阻跟导体材料的关系

10．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　 A 　）

A. 6V   1.5V

B. 7.5V  1.5V

C. 1.5V  7.5V

D. 1.5V  6V

二、填空题（每空1分，共25分）

11．（2021·湖北十堰·T15）如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为4U，则小灯泡L1、L2的电阻之比为 ______；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是 ______表（选填“电流”、“电压”或“电流和电压”）。

【答案】L2断路    3∶1    电流

12．（2021·山东济宁·T16）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。

【答案】等于    串联电路中，电流处处相等

13．（2021·广西贺州·T19）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。

【答案】C    长度

14．如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则甲表是　  　表，乙表是　  　表。

【答案】电压；电流

15．（2021·黑龙江绥化·T13）导体的电阻除了与导体的长度、横截面积和温度有关外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。

【答案】材料（或导体材料）    输电线

16.（2021·辽宁阜新·T16）如图电路中，若使L1、L2并联，则甲接________ ，乙接________ 表，丙接________ 表。

【答案】电流表    电压    电流

17.我们在刚刚做完的选择题时要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是     (选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变     (选填“强”或“弱”)，这样可能使电脑无法识别。

【答案】导体；弱

18．如下图左电表的示数分别为：甲图                ，乙图               。

（第18题图）                        （第19题图）

【答案】0.7A，12.5V

19.如上图右所示，自动铅笔芯与电池，小灯泡串联，固定铅笔芯一端的夹子，移动另一端的夹子，改变铅笔芯接入电路中的　   　，使铅笔芯接入电路中的电阻发生改变，从而改变通过电路中的　     　，小灯泡的亮度也发生变化．

【答案】长度；电流

20．如图所示，电阻R1、R2、R3的连接方法是      （填“串联”或“并联”） ，电流表A1是测量__________的电流。电流表A2是测量__________的电流。

【答案】并联　R1、R2　  R2、R3

三、作图题（第21题3分，第22题6分，共9分）

21．（2021·甘肃兰州B卷）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

【答案】

22.在下图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。

【答案】图略

四、实验题（第23题4分，第24题6分，第25题8分，共18分）

23．（2021·广西贺州市）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：

（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；

（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______

（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；

（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯L1断路”或“灯L1短路”）；

（5）排除故障后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I2，两次测得的结果都如图丙所示，则I2_______A、I=_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；

（6）本次实验的不足之处是：_______。

【答案】不相同；如图；断开；L1断路；0.2；1；I=I1+I2；仅有一组实验数据，结论不具有普遍性。

24．（2021·甘肃兰州市）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：

（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；

（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；

（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；

（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。

【答案】灯泡亮度；转换法；长度；横截面积；AD。

25．在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．

（1）在方框内画出电路图；

（2）用笔画线表示导线，将实物图连成实验电路；

（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为       V，被直接测量的灯泡两端的电压为      V．

（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为     V．

25.（1）、（2）如下图。（3）2.8；1.6；（4）1.2

六、计算题（每题6分，共18分）

26．如图甲所示电路中，电流表A1与A2指针指示的位置均为图乙，求：（1）电流表A1的读数是多少；（2）电流表A2的读数是多少；（3）通过灯L1电流是多少。

【答案】（1）2.4A；（2）0.48A；（3）1.92A

27． 如图所示的电路中，当开关S1闭合后，电流表A的读数为0.4 A；当开关S2闭合后，电流表A偏转了量程的5/6，所用电流表为实验室用的双量程电流表。（1）通过计算说明S1、S2能否同时闭合？（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？

【答案】不能；电流表的量程换接成0 ~ 3 A量程

28．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2,L1、L2串联的总电压U，请根据表盘读数回答下列问题（已知电源电压小于5V）：

（1）L1两端的电压U1是多大？

（2）L2两端的电压U2是多大？

（3）L1、L2串联的总电压U是多大？

（4）电源电压是多大？

【答案】U1=0.6V；U2=1.7V；2.3V；2.3V。
