人教版九年级全册第4节 欧姆定律在串、并联电路中的应用教案及反思

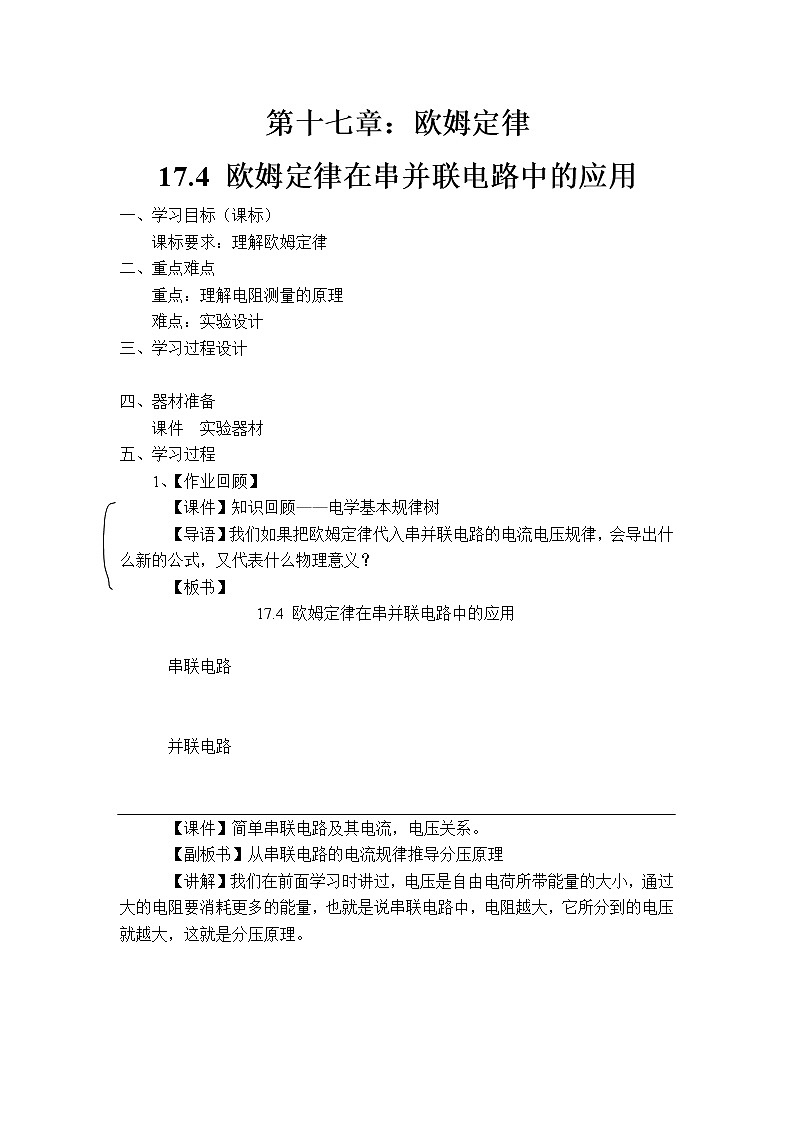

展开第十七章：欧姆定律
17.4 欧姆定律在串并联电路中的应用
一、学习目标（课标）
课标要求：理解欧姆定律
二、重点难点
重点：理解电阻测量的原理
难点：实验设计
三、学习过程设计
四、器材准备
课件 实验器材
五、学习过程
1、【作业回顾】
【课件】知识回顾——电学基本规律树
【导语】我们如果把欧姆定律代入串并联电路的电流电压规律，会导出什么新的公式，又代表什么物理意义？
【板书】
17.4 欧姆定律在串并联电路中的应用
串联电路
并联电路
【课件】简单串联电路及其电流，电压关系。
【副板书】从串联电路的电流规律推导分压原理
【讲解】我们在前面学习时讲过，电压是自由电荷所带能量的大小，通过大的电阻要消耗更多的能量，也就是说串联电路中，电阻越大，它所分到的电压就越大，这就是分压原理。
【板书】
17.4 欧姆定律在串并联电路中的应用
I=I1=I2 ……欧……U1/R1=U2/R2 分压原理
串联电路
U=U1+U2……欧……
I=I1+I2……欧……
并联电路
U=U1=U2……欧……
【课件】（练习）如图串联电路，电源电压为3V，R1电阻为2Ω，两端电压为2V，R2两端电压为多少？电阻为多少？
【课件】（练习）设串联电路的两个用电器总电阻为R，它们的总电压为U，通过两个用电器的电流为I，试根据串联电路的电压规律及欧姆定律推导公式，并解释推导出的公式。
同样，将欧姆定律分别代入并联电路的电压、电流规律，能够得到什么结果？如何解释？
【副板书】推导
【板书】
17.4 欧姆定律在串并联电路中的应用
I=I1=I2 ……欧……U1/U2=R1/R2 分压原理
串联电路
U=U1+U2……欧……R=R1+R2 电阻规律
I=I1+I2……欧……1/R=1/R1+1/R2 电阻规律
并联电路
U=U1=U2……欧……I1/I2=R2/R1 分流原理
【课件】课本P83页例题1，例题2。
【解说】U/I/R解题分析法
【解题】
【解说】分压原理与分流原理
【课件】例题3，例题4
基础训练：P99，4，5，6，8，9，10，11
小结：
参加本节知识树
作业布置
（1）预习作业
（2）书面作业
六、板书设计：
17.3 电阻的测量
定值电阻 多次测量求平均
伏安法测电阻
小灯泡 电阻随温度升高
