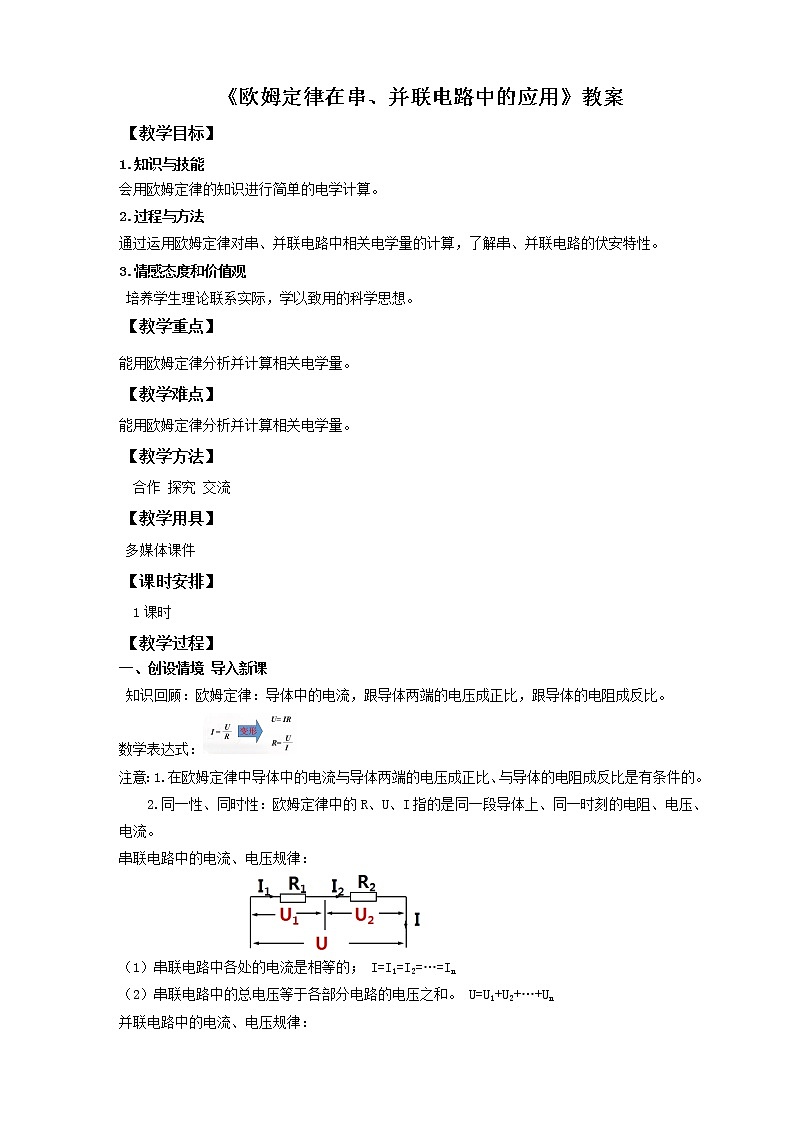

《欧姆定律在串、并联电路中的应用》教案

【教学目标】

1.知识与技能

会用欧姆定律的知识进行简单的电学计算。

2.过程与方法

通过运用欧姆定律对串、并联电路中相关电学量的计算，了解串、并联电路的伏安特性。

3.情感态度和价值观

 培养学生理论联系实际，学以致用的科学思想。

【教学重点】

能用欧姆定律分析并计算相关电学量。

【教学难点】

能用欧姆定律分析并计算相关电学量。

【教学方法】

  合作 探究 交流

【教学用具】

 多媒体课件

【课时安排】

  1课时

【教学过程】

一、创设情境 导入新课

 知识回顾：欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

数学表达式：

注意：1.在欧姆定律中导体中的电流与导体两端的电压成正比、与导体的电阻成反比是有条件的。

2. 同一性、同时性：欧姆定律中的R、U、I指的是同一段导体上、同一时刻的电阻、电压、电流。

串联电路中的电流、电压规律：

（1）串联电路中各处的电流是相等的； I=I1=I2=…=In

（2）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un

并联电路中的电流、电压规律：

（1）并联电路中干路电流等于各支路电流之和；  I=I1+I2+…+In

（2）并联电路中各支路两端电压都相等。 U=U1=U2=…=Un

提问：实际电路比较复杂，但都可以简化为串联电路和并联电路，欧姆定律在串、并联电路中的应用都有哪些方面呢？引入新课。

二、探究新知

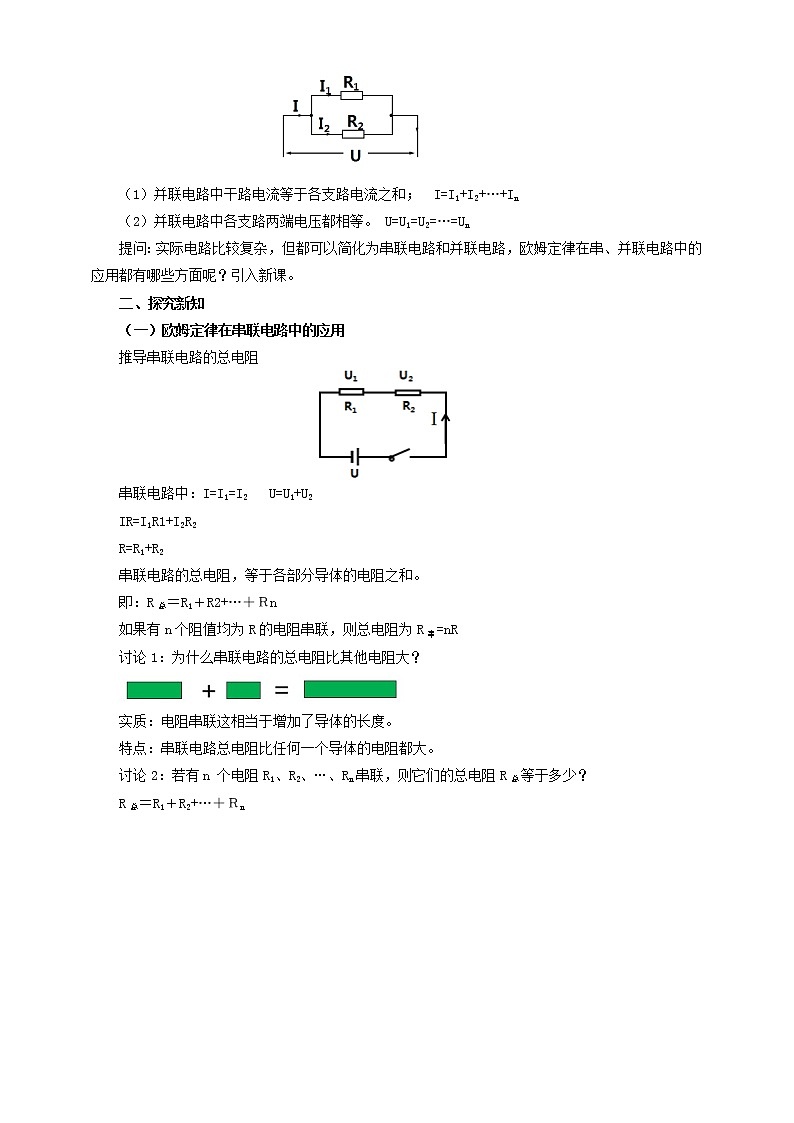

（一）欧姆定律在串联电路中的应用

推导串联电路的总电阻

串联电路中：I=I1=I2   U=U1+U2

IR=I1R1+I2R2

R=R1+R2

串联电路的总电阻，等于各部分导体的电阻之和。

即：R总＝R1＋R2+…＋Ｒn

如果有n个阻值均为R的电阻串联，则总电阻为R串=nR

讨论1：为什么串联电路的总电阻比其他电阻大？

实质：电阻串联这相当于增加了导体的长度。

特点：串联电路总电阻比任何一个导体的电阻都大。

讨论2：若有n 个电阻R1、R2、…、Rn串联，则它们的总电阻R 总等于多少？

R总＝R1＋R2+…＋Ｒn

（二）欧姆定律在并联电路中的应用

推导并联电路的总电阻：

U=U1=U2     I=I1+I2

由欧姆定律得：

并联电路的总电阻的倒数，等于各并联导体的电阻的倒数之和。

若有n个阻值均为R的电阻并联，则总电阻为R总=R/n

并联电路的总电阻有什么特点？

并联电路的总电阻的倒数，等于各并联导体的电阻的倒数之和。

讨论:并联电路的总电阻为什么小于任一并联导体的电阻?

电阻并联实质相当于增加了导体的横截面积。

知识拓展：串联分压

     欧姆定律：

根据串联电流特点：I1＝I2得：

串联电路的分压规律:

串联电路中，电压的分配与电阻成正比。

并联分流：

    根据欧姆定律：

    U1＝I1R1     U2=I2R2

根据并联电流特点U1＝U2得： I1R1 =I2R2

并联电路的分流规律:

并联电路中电流的分配与电阻成反比。

三、课堂小结

1.

2.解答电学题的一般步骤

（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。

（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。

（3）每一步求解过程必须包括三步：

　　写公式——代入数值和单位——得出结果。

四、课堂练习：

1. 串联电路的总电阻等于所有串联电阻之和。电阻串联其实质是增加了导体长度。

2．将R1=10Ω，R2=40Ω的两个定值电阻并联使用，其等效电阻为8Ω。将电阻并联使用，其实质是改变了导体的横截面积（选填“温度”“长度”或“横截面积”）。

3. 如图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，总电阻为15Ω，则闭合开关S后，电压表示数为2V。

4. 如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是（　　）

五、作业布置

动手动脑学物理1、2、3

板书设计

17.4    欧姆定律在串并联中的应用

一、欧姆定律在串联电路中的应用

例题：

 串联电路的总电阻，等于各部分导体的电阻之和。

即：R总＝R1＋R2+…＋Ｒn

 如果有n个阻值均为R的电阻串联，则总电阻为

R串=nR

串联电路中，电压的分配与电阻成正比。

二、欧姆定律在并联电路中的应用

例题

并联电路的总电阻的倒数，等于各并联导体的电阻的倒数之和。

若有n个阻值均为R的电阻并联，则总电阻为R总=R/n

串联电路中，电压的分配与电阻成正比。

【教学反思】

本节是欧姆定律的延续，通过重新回顾串、并联电路中电流、电压、电阻的特点，并能从本节中获取新的知识，在例题讲解和学生练习过程中，还不断地引导学生去发现欧姆定律在应用过程中应该注意的问题。例如，在应用时，I、U、R必须是同一段电路上的三个物理量，必须满足同一性等相关问题。并要求要有完整的计算步骤。学习的目标要定位在知识上，要用知识去培养学生，发展学生，锻练学生，使其成为一个能独立思考，独立解决问题的个体。.版权所有
