16.1 电压

1．（2022·广东河源·九年级期末）下列描述正确的是（　　）
A．对人体安全的电压为36
B．正常工作的家用电冰箱的电流约为
C．一个开关同时控制两盏灯，这两盏灯一定是串联的
D．毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，则吸管一定带正电
2．（2022·广东·铁一中学九年级期末）下列电路中电压表测量R2两端电压，且电路连接正确是（　　）
A． B．
C． D．
3．（2022·广东广州·九年级期末）如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（　　）

A．变大；变大 B．不变；变大
C．变小；不变 D．都变为零

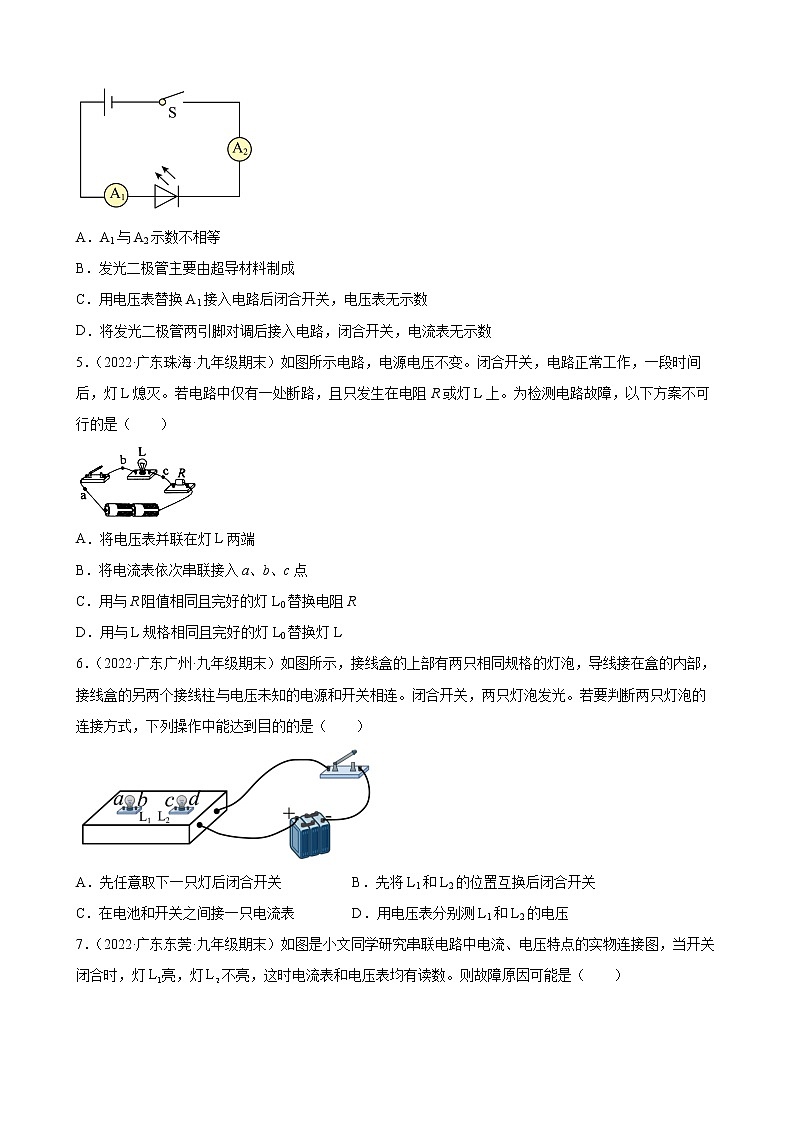

4．（2022·广东珠海·九年级期末）如图所示电路，闭合开关后发光二极管发光，电流表均有示数，下列说法中正确的是（　　）

A．A1与A2示数不相等
B．发光二极管主要由超导材料制成
C．用电压表替换A1接入电路后闭合开关，电压表无示数
D．将发光二极管两引脚对调后接入电路，闭合开关，电流表无示数
5．（2022·广东珠海·九年级期末）如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是（　　）

A．将电压表并联在灯L两端
B．将电流表依次串联接入a、b、c点
C．用与R阻值相同且完好的灯L0替换电阻R
D．用与L规格相同且完好的灯L0替换灯L
6．（2022·广东广州·九年级期末）如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。闭合开关，两只灯泡发光。若要判断两只灯泡的连接方式，下列操作中能达到目的的是（　　）

A．先任意取下一只灯后闭合开关 B．先将L1和L2的位置互换后闭合开关
C．在电池和开关之间接一只电流表 D．用电压表分别测L1和L2的电压
7．（2022·广东东莞·九年级期末）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯亮，灯不亮，这时电流表和电压表均有读数。则故障原因可能是（　　）

A．断路 B．短路 C．短路 D．断路
8．（2022·广东河源·九年级期末）如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）

A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
9．（2022·广东惠州·九年级期末）如图所示，当开关闭合时，小灯泡不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（　　）
测试点
、
、
、
电压表示数
有示数
无示数
有示数

A．开关断路 B．小灯泡断路
C．滑动变阻器断路 D．滑动变阻器短路
10．（2022·广东·深圳市龙岗区金稻田学校九年级期末）下列估计值合理的是（　　）
A．家用台灯正常工作时电流约为2A
B．某中学生以正常速度从教学楼一楼登上三楼，克服重力做的功约为300J
C．中学生骑自行车的功率大约为80W
D．两节干电池串联后的电压大约为4V
11．（2022·广东惠州·九年级期末）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是

A．B．C． D．
12．（2022·广东·佛山市南海区大沥镇许海初级中学九年级期末）如图所示，电源电压不变，断开开关，电压表示数为3V；闭合开关，电压表示数如图，则此时（　　）

A．灯泡L1两端电压为1.3V B．灯泡L2两端电压为8.5V
C．灯泡L1两端电压为1.7V D．灯泡L2两端电压为1.3V
13．（2022·广东梅州·九年级期末）在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（        ）

A．甲是电流表，乙是电池组
B．甲是电池组，乙是电流表
C．甲是电压表，乙是电池组
D．甲是电压表，乙是电流表
14．（2022·广东韶关·九年级期末）如图所示，将手机充电器插入家庭电路的两孔插座中即可为手机充电，插座两孔之间的电压为_____V，充电器为手机充电时的输出电压约为__________V（选填“5”或“220”）此时手机电池是______（选填“用电器”或“电源”）。

15．（2022·广东韶关·九年级期末）（1）生活中的“热”有些表示“温度”，有些表示“内能”，有些表示“热量”。下面几句话中“热”表示什么物理意义：摩擦生热 ______；物体放热 ______。（填“温度”、“内能”或“热量”）；
（2）生活中也有很多的“电”，电源是提供 ______的装置，电压是形成 ______的原因，一节普通干电池的电压 ______V。如图所示电路，三个不相同的小灯泡接在同一电路中，已知电流表A1、A2、A3的示数分别为2A、1.2A、0.3A，则灯L1的电流是 ______A。

16．（2022·广东·平远县平远中学九年级期末）我国家庭电路电压是______V；蒸汽熨斗接入电路熨烫衣物时，水蒸气液化会______（选填“吸收”“释放”）热量；衣物内能增加主要是通过______（选填“热传递”“做功”）的方式来实现的。
17．（2022·广东惠州·九年级期末）一节干电池电压是 ___________V，我国家庭电路电压是 ___________V，家里的电灯、电视、电冰箱等家用电器的连接方式是 ___________联。
18．（2022·广东韶关·九年级期末）随着环保要求的增加，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于______ （选填“用电器”或“电源”）；如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的______极，电池的电压为______V。

19．（2022·广东河源·九年级期末）如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）

20．（2022·广东惠州·九年级期末）如图甲所示电路，该电路是________（填连接方式）电路，电压表和电流表的读数如图乙和丙，则电压表的读数是________V，电流表读数________A。

21．（2022·广东·佛山市南海区大沥镇许海初级中学九年级期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______mV；盐水电池向外供电时，______能转化为电能。

22．（2022·广东东莞·九年级期末）在图中〇里填上适当的电表符号，使之成为正确的电路图。

23．（2022·广东韶关·九年级期末）如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。

24．（2022·广东佛山·九年级期末）如图：在电路图中的空白圆圈内，正确标出电表的符号。

25．（2022·广东珠海·九年级期末）请在如图所示电路图的虚线框中填入电流表和电压表的元件符号，使得开关闭合后，电路正常工作。

26．（2022·广东·连州市教育局教研室九年级期末）请在如图的电路图相应的位置填上电源和电流表的符号，使电压表测量小灯泡两端电压。

27．（2022·广东·东莞市光明中学九年级期末）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
( )

28．（2022·广东肇庆·九年级期末）根据如图所示的的实物连接图，在右面的框中画出电路图．

29．（2022·广东·汕头市金平区金园实验中学九年级期末）在图中填上电流表或电压表，使两个灯泡都能发光。

30．（2022·广东潮州·九年级期末）（1）如图所示，为了让两灯正常工作，请分别在下面电路图的圆圈中填上合适电表符号。


（2）请根据图所示的实物图，在方框内画出对应的电路图。


（3）请根据图甲所示电路图，将乙图中的实物补充完整。

31．（2022·广东东莞·九年级期末）如图所示的电路中，开关S闭合后，在圆圈里填上合适的电表符号，使小灯泡L1、L2均正常发光。

32．（2022·广东韶关·九年级期末）在如图所示电路中的○里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光 ______ 。

33．（2022·广东·平远县平远中学九年级期末）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．

34．（2022·广东惠州·九年级期末）干电池（Drycell）是一种以糊状电解液来产生直流电的化学电池，它以碳棒为正极，以锌筒为负极，给电路供电。在外部电路中，电流方向从电池正极流向负极，然后流过电池内部，形成一个完整的循环。电流在电池内部流动时，也会受到阻碍作用，干电池内部都有电阻，这样可以等效把干电池看作一个内部没有电阻的电源和一个电阻r串联而成（如图甲所示）。新的干电池内部的电阻很小，但随着使用而变大，大到一定程度干电池就报废了，干电池的内阻可以用如图乙所示电路进行测量。

（1）电池使用时是把化学能转化为______能的装置；
（2）使用时，于电池内部的电流方向为：电池的______；
（3）在测量电路中，干电池内部电阻和滑动变阻器的连接方式是______联，电压表测______（选填“电池”或“滑动变阻器”）的电压。
35．（2022·广东广州·九年级期末）如图连接两灯，请在方框内画出对应的电路图。_______闭合开关后，发现两个灯均不发光。将电压表并联在L1两端，闭合开关，电压表指针明显偏转；将电压表并联在L2两端时，闭合开关，电压表无示数，则两灯不发光的原因可能是_______。

36．（2022·广东韶关·九年级期末）（1）如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，观察电压表指针偏转情况，可知盐水溶液相当于电路中的______，观察电压表的接线和指针偏转可知：锌片是盐水溶液的 _____极，铜片与电压表之间的导线中，自由电子的运动方向是 _____（选填序号：①“电压表到铜片”或②“铜片到电压表”）；

（2）如图乙所示，图中的甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，灯L1和L2是 _____联在电路中的，甲为 _____表，乙为 _____表。
37．（2022·广东广州·九年级期末）（1）在如图所示的实物图中，请用笔画线代替导线连接实物。要求：①L1与L2并联：②电流表测L1的电流，开关控制L1和L2_______；

（2）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，分度值是______，示数为______。


参考答案：
1．B
【解析】
A．根据生活经验可知，对人体安全的电压不高于，故A错误；
B．家用电冰箱的功率在左右，工作电流在

左右，故B正确；
C．灯泡串联，开关可以同时控制两盏灯泡；灯泡并联，但开关放在干路上，仍然可以控制两盏灯泡；所以这两盏灯泡串联或并联都可以，故C错误；
D．毛皮摩擦过的橡胶棒带负电，吸管一端被吸引，因为异种电荷相互吸引，而且带电体有吸引轻小物体的性质，所以吸管可能带正电或者不带电，故D错误。
故选B。
2．D
【解析】
A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；
D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。
故选D。
3．D
【解析】
如图所示，闭合开关，两灯串联，电压表测L1两端的电压，电流表测串联电路中的电流；当L2断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，所以电流表和电压表示数均变小且为0。故ABC不符合题意，D符合题意。
故选D。
4．D
【解析】
A．闭合开关后，发光二极管发光，电路有电流，根据电流的流法，这是一个串联电路，串联电路的电流处处相等，所以电流表A1与A2示数是相等的，故A错误；
B．发光二极管是由半导体材料制成的，不是超导材料，故B错误；
C．用电压表替换A1接入电路后，闭合开关，这是一个串联电路，电压表串联在电路中，测的是电源电压，电压表有示数，故C错误；
D．从图中可以看到，电路闭合开关后，电路有电流，发光二极管的电阻很小，但是将发光二极管两引脚对调后接入电路，发光二极管的电阻很大，电路没有电流，电流表无示数，故D正确。
故选D。
5．B
【解析】
由图知道，该电路为串联电路；电路正常工作，一段时间后，灯L熄灭，电路中仅有一处断路，且只发生在电阻R或灯L上。
A．将电压表并联在灯L两端，测量的是灯L两端的电压，根据题意知道，若电压表无示数，即说明R断路，若电压表有示数，则应是灯泡断路，故A可行，不符合题意；
B．由于是串联电路，且有一处断路，所以，无论将电流表依次串联接入电路何处，示数都是0，都无法判断出故障，故B不可行，符合题意；
C．用与R阻值相同且完好的灯L0替换电阻R，若L0、L均发光，则故障是R断路；若L0、L均不发光，则故障是L断路，故C可行，不符合题意；
D．把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路，灯泡不发光，则是R断路，故D可行，不符合题意。
故选B。
6．A
【解析】
A．串联电路相互影响，并联电路相互不影响。取下一只灯泡，观察另一灯，如果仍然能发光，不受影响，表明是并联；如果熄灭则为串联，故A符合题意；
B．无论是串联还是并联，互换灯泡位置，不影响发光情况，故B不符合题意；
C．如果在电池和开关之间接入电流表，无论是串联还是并联，闭合开关两灯都能发光，电流表都有示数，只能知道电路中的电流有多大，无法判断电路连接情况，故C不符合题意；
D．如果两灯规格相同，无论是串联还是并联，两端电压都是相同的，故D不符合题意。
故选A。
7．C
【解析】
串联电路中如果一灯亮，另一灯不亮，可能是不亮的灯泡短路了，即短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，即L1没有短路，综合判断，所以是短路。故ABD不符合题意，C符合题意。
故选C。
8．D
【解析】
A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
9．C
【解析】
由题意可知，当用电压表测试a、b两点时，电压表有示数，说明开关S是正常连通的，开关S没有故障，当用电压表测试b、c两点时，此时电压表与小灯泡并联，电压表无示数，说明小灯泡之外的电路出现断路故障，且当用电压表测试c、d两点时，此时电压表与滑动变阻器并联，电压表有示数，说明滑动变阻器之外的电路没有故障，综上可知，电路中的故障是滑动变阻器断路。
故选C。
10．C
【解析】
A．教室日光灯的电流为0.2A，家用台灯正常工作时的电流约为日光灯额定电流的一半，约为0.1A，故A不合理；
B．中学生体重在G=500N左右，一层楼的高度在h=3m左右，中学生以正常速度从教学楼一楼登上三楼，克服重力做的功约为

左右，故B不合理；
C．中学生骑自行车的速度在左右，脚下的牵引力F=16N在左右，骑行功率在

左右，故C合理；
D．一节干电池的电压为1.5V，两节干电池串联电压为3V，故D不合理。
故选C。
11．D
【解析】
A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
12．A
【解析】
由图示可知，当开关断开时，电压表的示数约等于电源电压，所以U=3V，开关闭合时，电压表测的是L2的电压，应小于电源电压，所以此时电压表示数为U2 =1.7V，根据串联电路电压规律可知
U1 =U-U 2 =1.3V
故选A。
13．A
【解析】
A．若甲是电流表，乙是电池组，闭合开关后，两灯泡并联，两只灯泡能同时发光，故A符合题意；
B．甲是电池组，乙是电流表，闭合开关后，右边灯泡短路，不能发光，故B不符合题意；
C．甲是电压表，乙是电池组，闭合开关后，左边灯泡断路，不能发光，故C不符合题意；
D．甲是电压表，乙是电流表，电路中没有电源，两只灯泡都不能发光，故D不符合题意。
故选A。
14．     220     5     用电器
【解析】
[1]两孔插座中，左孔连接零线、右孔连接火线，两孔之间的电压为220V。
[2]手机充电器的输出电压较小，低于220V，在5V左右。
[3]给手机充电时，消耗电能转化为化学能，手机电池相当于用电器。
15．     内能     热量     电压     电流     1.5     0.8
【解析】
（1）[1]摩擦发热，是克服摩擦做功，机械能转化为内能，这里的热表示内能。
[2]有温度差的两个物体相互接触时，高温物体会自发的向低温物体放出热量。
（2）[3]电源是给电路提供电压的装置。
[4]电压是使电路中形成电流的原因，让电路中自由电子发生定向移动。
[5]一节普通干电池的电压是1.5V。
[6]由图知，三盏灯泡并联，A1测干路电流，A2测通过L2和L3的电流，A3测通过L3的电流，则灯L1的电流为
I L1=I1-I2=2A-1.2A=0.8A
16．     220     释放     热传递
【解析】
[1]不同国家家庭电路的电压标准不同，我国家庭电路电压为220V。
[2]熨烫衣物时，水蒸气遇冷会液化成小水滴，液化时会放出热量。
[3]衣物从熨斗吸收热量，是通过热传递的方式增加衣物的内能。
17．     1.5     220     并
【解析】
[1]一节新干电池的电压是1.5V，一节蓄电池一般是2V。
[2]我国家庭电路电压为220V，工厂的电压为380V。
[3]家里的电灯、电视、电冰箱等家用电器在工作时互不影响，且能够独立工作，所以它们是并联的。
18．     用电器     正     0.6
【解析】
[1]给汽车蓄电池充电时，需要提供存储电能的装置，此时的蓄电池就相当于用电器，将电能转化为化学能储存起来。
[2]如图所示，电压表指针正向偏转，意味着电源的正极接在电压表的正接线柱上，电源的负极接在电压表的负接线柱上，铜片接在电压表的正接线柱上，说明铜片是盐水电池的正极。
[3]如图所示，电压表选择的是小量程，分度值为0.1V，则电池的电压为0.6V。
19．     电流     电压
【解析】
[1][2]闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过L1，另一条经过L2和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。如果甲是电压表，乙是电流表，则L2被短路，不会发光。
20．     串联     1.8     0.24
【解析】
[1]由图甲可知，电阻和滑动变阻器串联，电压表测量电阻两端的电压，电流表测量电路中的电流。
[2]由图乙可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数是1.8V。
[3]由图丙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.24A。
21．     负     600     化学
【解析】
[1]根据图示可知，锌片与电压表的负接线柱相连，电压表的指针正常向右偏转，因此锌片为盐水电池的负极。
[2]电压表的量程为0～3V，分度值为0.1V，示数为0.6V，即600mV。
[3] 盐水电池向外供电时，发生化学反应，将化学能转化为电能。
22．
【解析】
由图可知，这两个灯泡是并联的，从电源正极流出的电流应分别流入两个灯泡；由于电流表相当于导线，电压表相当于断路，故与灯泡串联的是电流表，与灯泡并联的是电压表，串联在干路上的应是电流表，如下图所示

23．
【解析】
由图可知，下方的电表与灯泡串联，为电流表；上方的电表与灯泡并联，为电压表，如图所示：

24．
【解析】
根据电路图可知，上面的电表与灯串联，所以它是电流表；下面电表直接接在电源两端，为电压表，如图所示：

25．
【解析】
由题意可知，开关闭合后，电路正常工作，开关在干路上，如果上方为电流表，会造成两灯泡断路，则上方的圈中应为电压表，右方的圈中应为电流表，两个灯泡并联，电流表测量干路中的电流，电压表测电源电压。如图所示：

26．
【解析】
由图可知，闭合开关后，使电压表测量小灯泡两端电压，则左边方框处为电流表，右边方框处为电源，此时该电路为串联电路，如图所示：

27．
【解析】
由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将直接连接在电源两极上，这样容易烧坏电流表，这种做法是绝对不允许的。因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：
。
28．如图所示

【解析】
从电源正极开始依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表的两端；如图所示：

29．
【解析】
由图可知，a、b不能是电流表，否则电源短路或灯泡短路；c与灯泡L2串联，则c一定是电流表，所以a、b是电压表，两灯串联都正常发光，如图所示：

30．（1） ；（2） ；（3）
【解析】
（1）电压表内阻很大，相当于断路，如图所示，为了让两灯正常工作，乙圆圈中不可能为电压表，故乙圆圈中只能为电流表；因电压表与待测电路并联，故甲圆圈中只能为电压表，电路图的圆圈中的电表符号如下所示：


（2）实物图中，两灯泡串联，电压表测L1的电压，开关控制整个电路，根据实物图画出对应的电路图，如下所示：


（3）原电路图中，两灯并联，开关S2与L2串联，只控制这个灯，S1控制整个电路，故将灯泡L1左接线柱与电源的正极相连，灯泡L1的右接线与L2的右接线柱相连，如下所示：

31．
【解析】
由图得，若两个电表都是电流表，则开关S闭合后，两灯泡都被短路；若两个电表都是电压表，则开关S闭合后，两灯泡都被开路；若甲电表是电流表，乙电表是电压表，则两灯泡并联，电压表测量电源电压，开关S闭合后，两灯正常发光；若甲电表是电压表，乙电表是电流表，则开关S闭合后，灯泡L1正常发光，灯泡L2被短路，故开关S闭合后，当甲电表是电流表，乙电表是电压表时，小灯泡L1、L2均正常发光，如图所示：

32．
【解析】
要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示

33．
【解析】
滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件．
根据电压表应与被测用电器并联，读图可知，左右两个位置不可能是电压表，则电压表应在中间的位置．根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的是滑动变阻器两端的电压，则左侧的位置应该是电源，右侧的位置应该是电流表．且电源的正极朝下．如下图所示：

根据电压表应与被测用电器并联，电流表应与用电器串联，再结合移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小可判断各元件的位置．
34．     电     负极流向正极     串联     滑动变阻器
【解析】
（1）[1]干电池是一种以糊状电解液来产生直流电的化学电池干电池，是把化学能转化为电能的装置。
（2）[2]电流方向是正电荷的定向移动的方向，从电源正极到负极，然后流过电池内部，形成一个完整的循环，所以电流在电源内部由负极流向正极。
（3）[3][4]从文中可以看出“干电池内部都有电阻，这样可以等效把干电池看作一个内部没有电阻的电源和一个电阻r串联而成”，所以内部电阻和滑动变阻器的连接方式是串联的，只有一条电流路径。如图乙，电压表并联在滑动变阻器两端，直接测量滑动变阻器两端电压，而电源有内阻。
35．          灯泡L1断路
【解析】
[1]由图可知，灯泡L1和灯泡L2串联，开关控制整个电路，如图所示：

[2]闭合开关后，发现两个灯均不发光，可能电路中出现断路，将电压表并联在L1两端，闭合开关，电压表指针明显偏转，说明灯泡L2和开关处没有断路，将电压表并联在L2两端时，闭合开关，电压表无示数，可能灯泡L1断路。
36．     电源     负     ①     并     电流     电压
【解析】
（1）[1]将电压表与插入盐水溶液中的铜片和锌片连接，电压表指针出现偏转，说明铜片与锌片两端有电压，那么盐水溶液相当于电路中的电源。
[2]由图甲知，电压表的正接线柱与铜片连接，负接线柱与锌片连接，那么铜片相当于盐水溶液的正极，锌片相当于盐水溶液的负极。
[3]在电源的外部，其电流由正极出来回到负极，所以铜片与电压表间的导线，电流方向是由铜片流向电压表，而自由电子移动的方向与电流方向相反，所以是由电压表到铜片。
（2）[4][5][6]由图乙知，闭合开关后，两灯都发光，则两灯并联在电路中，甲为电流表，测干路的电流。乙为电压表，测电源电压。若两表都为电流表，则电路被短路，两灯都不发光，电源损坏；若两灯都是电压表，则电路断路，两灯都不发光；若甲是电压表，乙是电流表，则电路也处于断路状态，两灯都不发光。
37．          电压     0~2.5V     0.1V     1V
【解析】
（1）根据题意，两灯并联，开关控制整个电路，所以开关在干上，电流从电源正极出发经开关后，分成两支，分别经过两灯后回到电源负极，电流表串联在L1的支路中，如图所示

（2）[1][2]如图所示，选择的正接线柱是2.5V接线柱，表明测量的物理量是电压。2.5V是此量程允许的最大电压，故测量范围为0~2.5V。
[3][4]由量程为0~2.5V，即最大电压示数2.5V，被分成了5大格，则每1大格表示0.5V，每小格平均分成了5小格，每小格表示0.1V，即分度值为0.1V，如图指针所示的位置一共10小格，故读数为1V。
