物理五 电压图文ppt课件
展开
这是一份物理五 电压图文ppt课件，共33页。PPT课件主要包含了类比法，记录数据等内容，欢迎下载使用。
人教版 物理 九年级（上册）

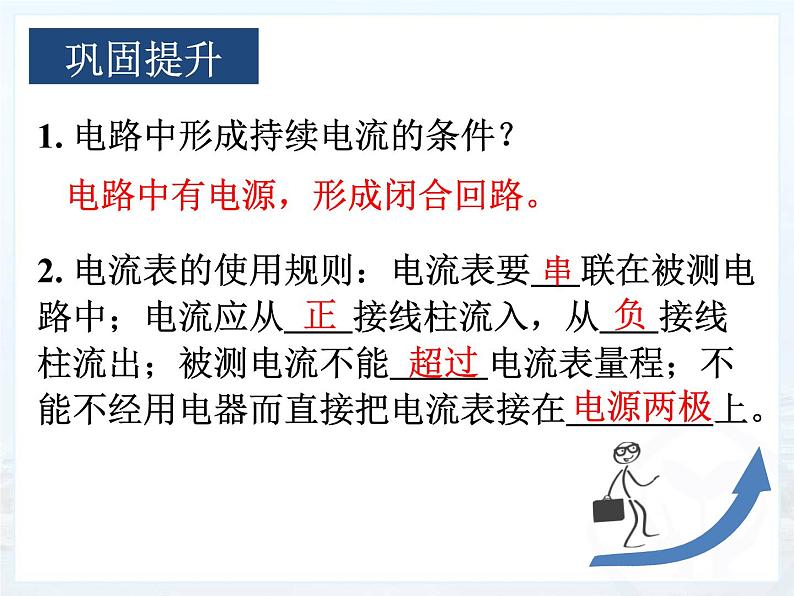

1. 电路中形成持续电流的条件？ 2. 电流表的使用规则：电流表要 联在被测电路中；电流应从 接线柱流入，从 接线柱流出；被测电流不能 电流表量程；不能不经用电器而直接把电流表接在 上。
电路中有电源，形成闭合回路。

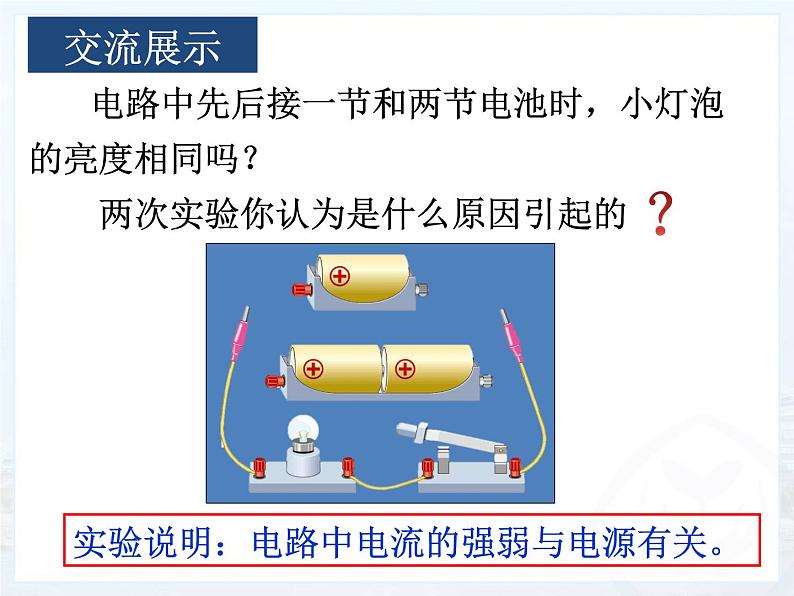

电路中先后接一节和两节电池时，小灯泡的亮度相同吗？ 两次实验你认为是什么原因引起的
实验说明：电路中电流的强弱与电源有关。

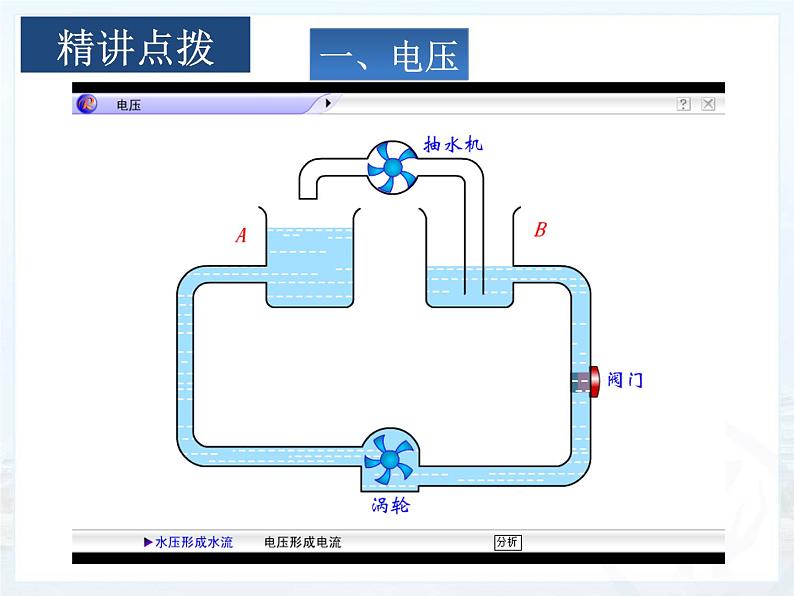

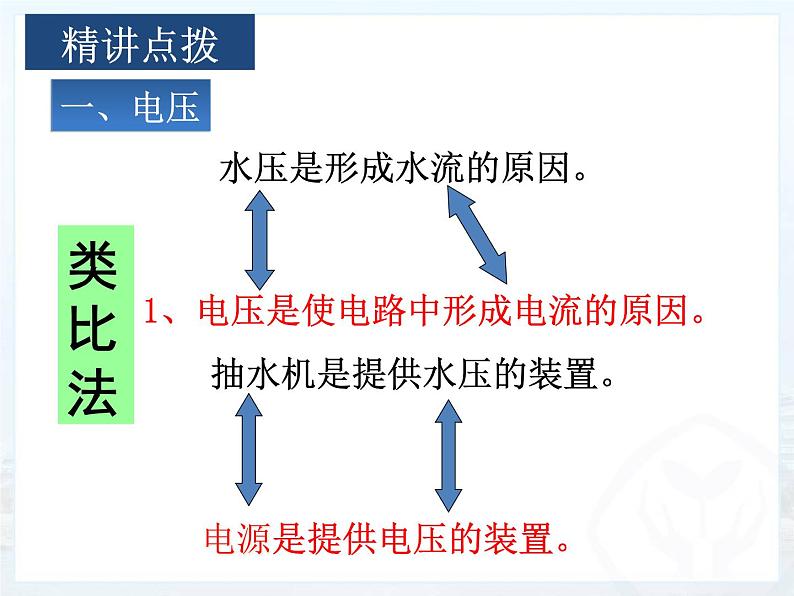

水压是形成水流的原因。
抽水机是提供水压的装置。
1、电压是使电路中形成电流的原因。
电源是提供电压的装置。

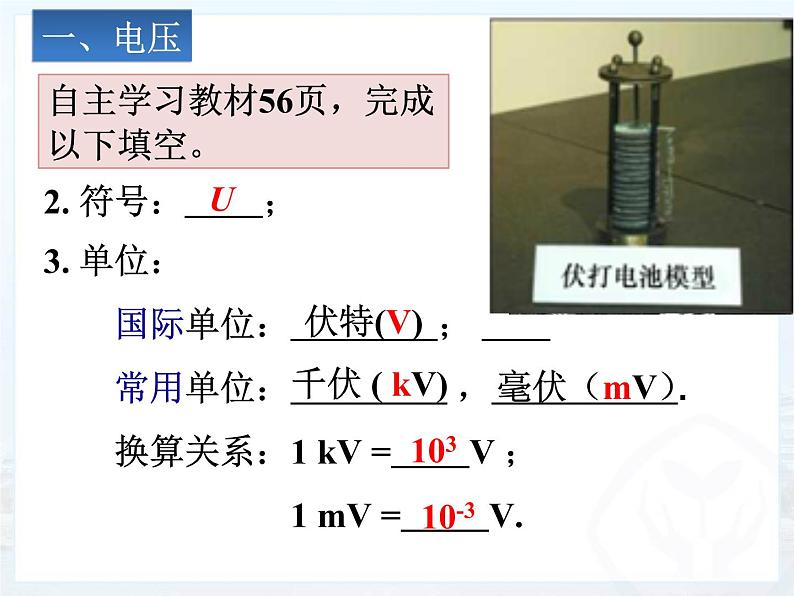

2. 符号： ； 3. 单位： 国际单位： ； 常用单位： ， . 换算关系：1 kV = V ； 1 mV = V.
自主学习教材56页，完成以下填空。
阅读教材56页小资料，了解常见电压值。
人体的安全电压 不高于36V
量程：0～15 V分度值：0.5V
电压表：测量电路中电压的仪器。
电压表的电路符号：
量程：0～3 V分度值 ：0.1 V
阅读教材57页某型直流电压表的使用说明书
用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“ —”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。 在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程，如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程进行测量。
了解电压表的使用方法，并回答下列问题：
（3）电压表量程的选择：待测电压值不能超过电压表的量程。
（1）电压表应该跟被测用电器串联还是并联？
（2）电压表标有“＋” “－”号 接线柱应该分别接在什么位置？ 如果接反了会出现什么现象？
（1）电压表的连接方式：并联在被测用电器两端。
（2）电压表“＋” “－”接线柱的连接方法：让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表。
（3）测量电压时，如何确定电压表要使用的量程？
（事先不能估测出电压大小，用试触法）
将下图中的元件连接起来, 其中灯泡L1和L2串联，电压表测L1两端的电压。
参照电流表读数的相关知识，你能说出电压表的读数步骤吗？
（3）由指针位置读出示数。 示数= 偏转格数×分度值
1．（易错点警示）该电压表的读数是多少
接线柱被覆盖，无法读数。大量程0~15 V 读数： 10V小量程0~ 3 V 读数： 2V
倍数读法:当指针指在同一位置时,选用大量程所读的示数是选用小量程所读示数的5倍
2．两个表的读数各是多少？
量程：0~3 V 读数：1 V
量程：0~15 V 读数：12.5 V
探究只有一个用电器的电路中， 用电器两端电压与电源电压的关系
提出问题：只有一个用电器的电路中，用电器两端 电压与电源电压有什么关系？猜 想：用电器两端电压与电源电压可能相等；设计实验：（1）如何测量小灯泡两端电压？
3. 用电压表测量电压
用电器两端电压与电源电压可能不相等。
（2）如何测量电源电压？
1. 将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿ V ；
2. 将电压表接在电源两端，接通电路，读取的数据是 ＿＿ V.
实验结论：在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
电压表两次的示数是相等的。
电流表和电压表使用的异同
电流从“+”进“-”出
电流不能超过最大值，先试触
电压不能超过最大值，先试触
电流表和电压表在使用时连接方式为什么不同？
演示实验：电压表并联在电路中对灯泡亮度是否有影响？
演示实验：2. 电压表串联在电路中，对灯泡的亮度是否有影响？
灯泡不亮；电压表示数接近等于电源电压。
1．电压 电压是电路中形成电流的原因。 电源给用电器两端提供电压。 电压用字母U表示；单位是伏特，符号是V。2．电压表的使用 (1)电压表与被测用电器并联；(2)电流要“+”进“-”出；(3)被测电压不能超过电压表的量程。3. 电压表读数 (1)确定量程; (2) 确定分度值;(3) 看指针偏转的格数.
5. 本节课用到的物理方法：类比法
4. 学会阅读使用说明书
1．下列说法错误的是 ( )A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流
2. 下列常见的电压值中，不正确的是（ ）A．家庭电路的电压是 220VB．手机电池的电压一般是 3.6VC．一节新干电池的电压是 1.5VD．对人体安全的电压是 36V
3.如图所示，电压表已与被测电阻并联，如果要把这三个串联的电阻与电源连接，哪端应该接电源的正极？
教材第59页：动手动脑学物理的1,3,4题

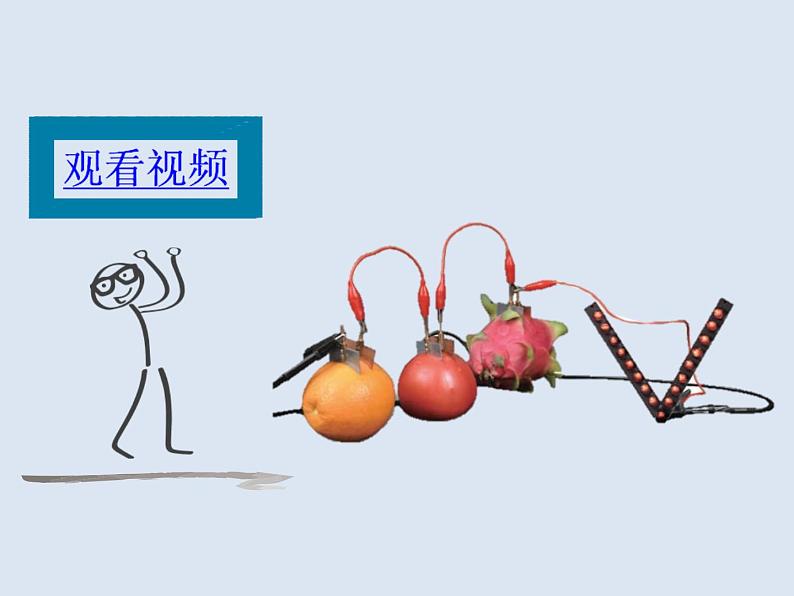

果汁也能做电池 先向杯中倒入芭乐汁,再把分别接有导线的铜棒和铝棒插入芭乐汁中,作为电池的正负极,如图所示,一个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢?请选择合适的器材设计一个实验方案进行探究。
