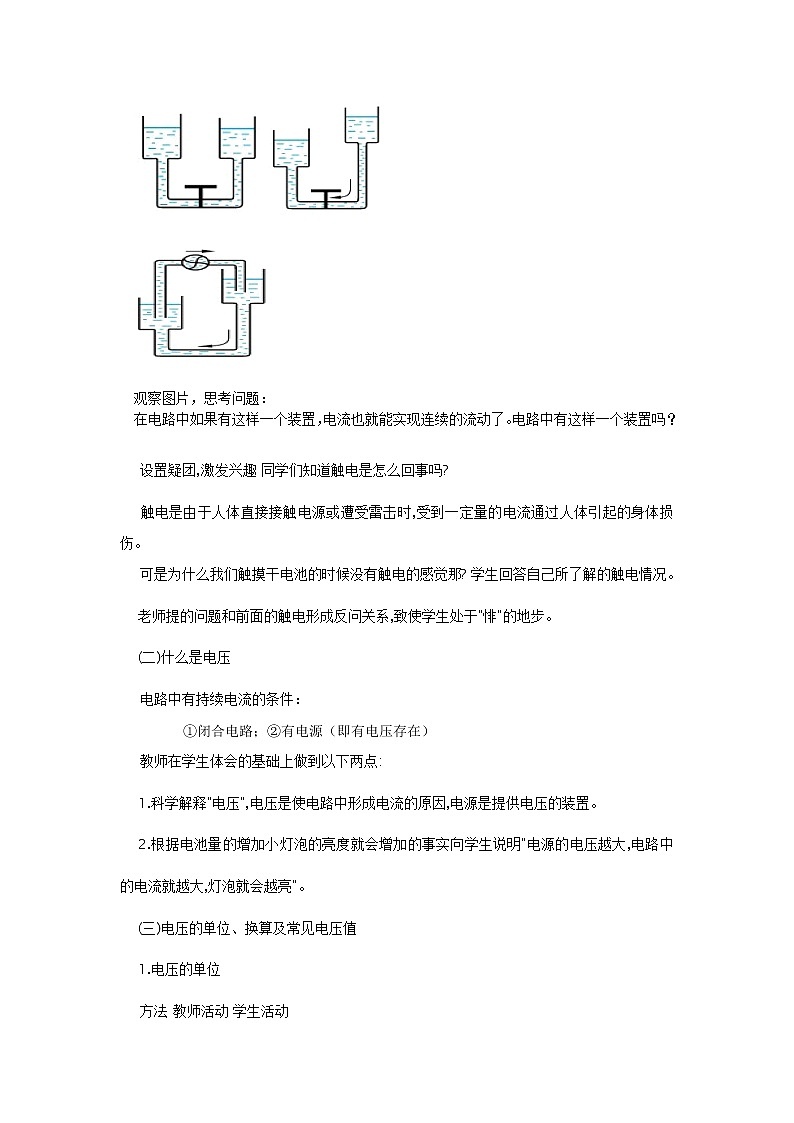

问题： 打开甲图中阀门时，管内的水会流动吗？为什么？如何才能让甲图中水流动起来？

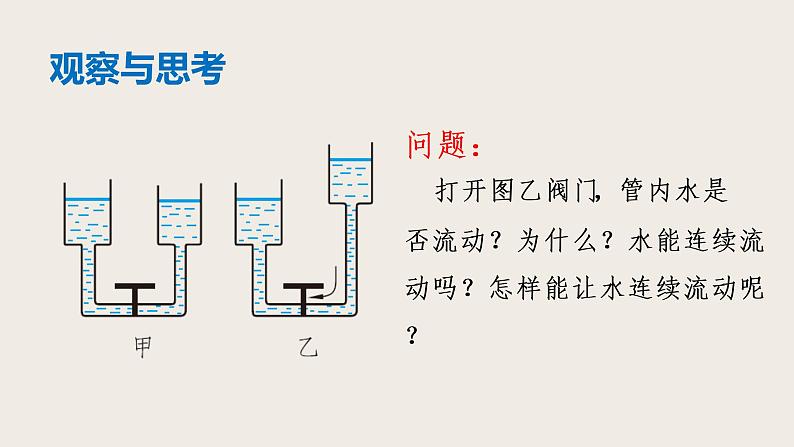

问题： 打开图乙阀门，管内水是否流动？为什么？水能连续流动吗？怎样能让水连续流动呢？
问题： 如图丙安装上抽水机，管内的水能连续不断流动吗？
电路中有持续电流的条件： ①闭合电路；②有电源（即有电压存在）

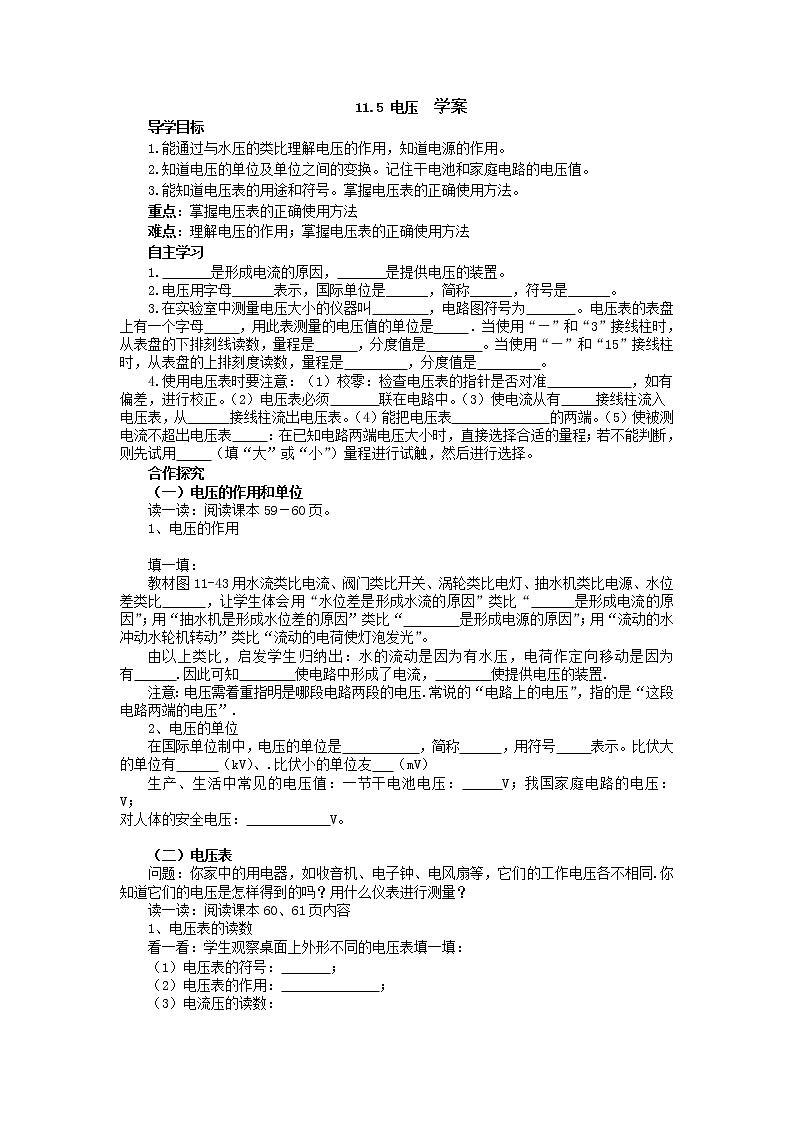

1．电压：是电路中产生电流的原因。
①国际单位：伏特（伏） V
②常用单位：kV ,mV, μV
1kV=1000V 1V=1000mV 1mV=1000μV
对人体的安全电压：不高于36V
我国家庭电路电压是220V
高压电线的电压可以达到几万伏
电警棍的电压也能达到几万伏
（1）测量直流低值电压的仪器；（2）通常采用（0~3 V）（0~15 V）两个量程。
4.接线柱分别标有“-”“3”“15”标记，其中“-”接线柱为公共端。
1.指针在标尺左端置零。
（1）用直流电压表测量某元件两端的电压时，应与这个元件并联。（2）应该使标有“ －”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。（正进负出）（3）所用量程的最大测量值必须大于被测电路两端的电压。（试触法选择量程）在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程，如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程进行测量。（4）在不能超过电压表量程时，可直接与电源两极相连，则电压表测电源电压。
电压表与电流表(不同点)
用电压表测量串联电路的电压
1、用电压表测量串联电路的各部分电路两端的电压.
2、研究串联电路的总电压和各部分电压的关系.
小灯泡(灯座)2个，电压表，电源，导线，开关
串并联电路中电压的关系
1、设计电路图并连接实物图，使两个小灯泡连接成串联电路。
2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1
3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2
4、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压U
用电压表测量并联电路电压
1、用电压表测量并联电路的各支路两端电压.
小灯泡(灯座)2个，电压表，电源，导线，开关
1、设计电路图并连接实物图，使两个小灯泡连接成并联电路
3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。
4、按电路图连接实物图，使电压表测量干路两端的电压U
使用电压表要做到“一不二要三看清”
一不：不能超过电压表的量程；二要：电压表要并联在被测电路两端；电流要从“+”接线柱流入,从 “-”接线柱流出；三看清：看清所用的量程；看清分度值；看清指针所指的位置。
串、并联电路中的电压关系
串联电路中，总电压等于各用电器两端的电压之和；并联电路中，各支路两端的电压相等，与电路的总电压相等。
如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ）A.图A B. 图B C.图C D.图D
