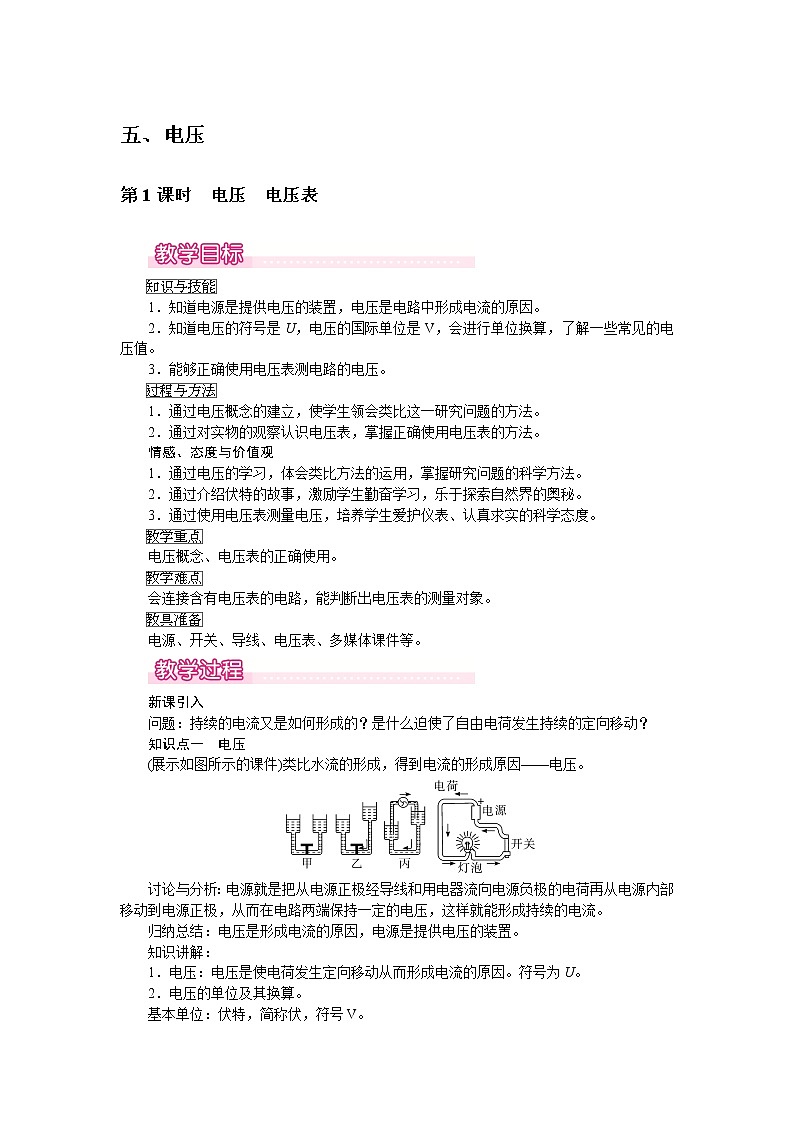

1.电压：使电荷定向移动形成电流的原因，用 表示。2.单位：国际单位： ，简称安，用 表示； 常用单位：千伏（kV）和毫伏（mV）。3.测量仪器：电压表。符号：4.电压表的连接方法：（1） 联在电路中； （2）电流 入 出； （3）不超 ； （4） 与电源直接相连。
不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
2.串联电路电压会有什么关系？
1.为什么两灯的发光情况会不一样？
串联电路中各用电器两端电压与总电压有什么关系？
串联电路中电流处处相等。猜想串联电路中电压也处处相等。
实验器材：干电池、开关、规格不同的灯泡、电压表、导线若干。
注意：电压表要选择合适的量程
1.调节电压表指针指零，检查器材；
2.断开开关，按照电路图连接电路，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压，记为U；
5.更换灯泡，重复步骤3、4。
在串联电路中，电路的总电压等于各用电器两端的电压之和。
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。
如图所示，电源电压不变，闭合开关，电压表 V1的示数为6V，电压表 V2的示数为 3.6V。 那么下列说法中不正确的是（ ）A. 电源电压为 6 V B. L1两端电压为 2.4V C. 将电压表 V2换成电流表，则 L1 亮，L2 不亮 D. 将电压表都换成电流表，则 L1与 L2 并联
将电压表都换成电流表，电路短路，不存在L1与 L2是否并联的问题
如图所示，三个相同的灯泡串联在电路中，S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（ ）A.24 V　　 B.48 V C.12 V　　 D.36 V
UL1=UL2=UL3
UL1+UL2=24V
UL2+UL3=24V
UL1=UL2=UL3=12V
U总=12V+12V+12V=36V
1.各支路两端的电压与电源两端电压的关系是怎样的？2.与并联电路中的电流关系一样吗？3.与串联电路中的电压关系一样吗？
1.可能三个电压相等；2.可能电源电压等于各支路两端电压之和。
在并联电路中，各支路两端电压都相等，与电路的总电压也相等。
两个电阻连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是（　　）A．两个电阻一定是串联 B．两个电阻一定是并联C．两个电阻的阻值可能相等 D．通过两个电阻的电流一定相等
教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）A．U1＞U2 B．U1＝U2C．U1＜U2 D．无法确定
并联电路中，各支路两端的电压都相等。
U=U1=U2=U3=…=Un
在串联电路中，总电压等于各用电器两端电压之和。
U=U1+U2+U3+…+Un
1.如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下一步应该做的是　(　　)A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值
2.在如图所示的电路中，当开关S闭合时，电压表的示数为6V；若断开S，电压表的示数为4V，则此时灯L1及L2两端的电压分别为(　　)A.4 V，2 V B.2 V，4 VC.6 V，4 V D.6 V，2 V
