物理九年级全册第4节 变阻器教案设计

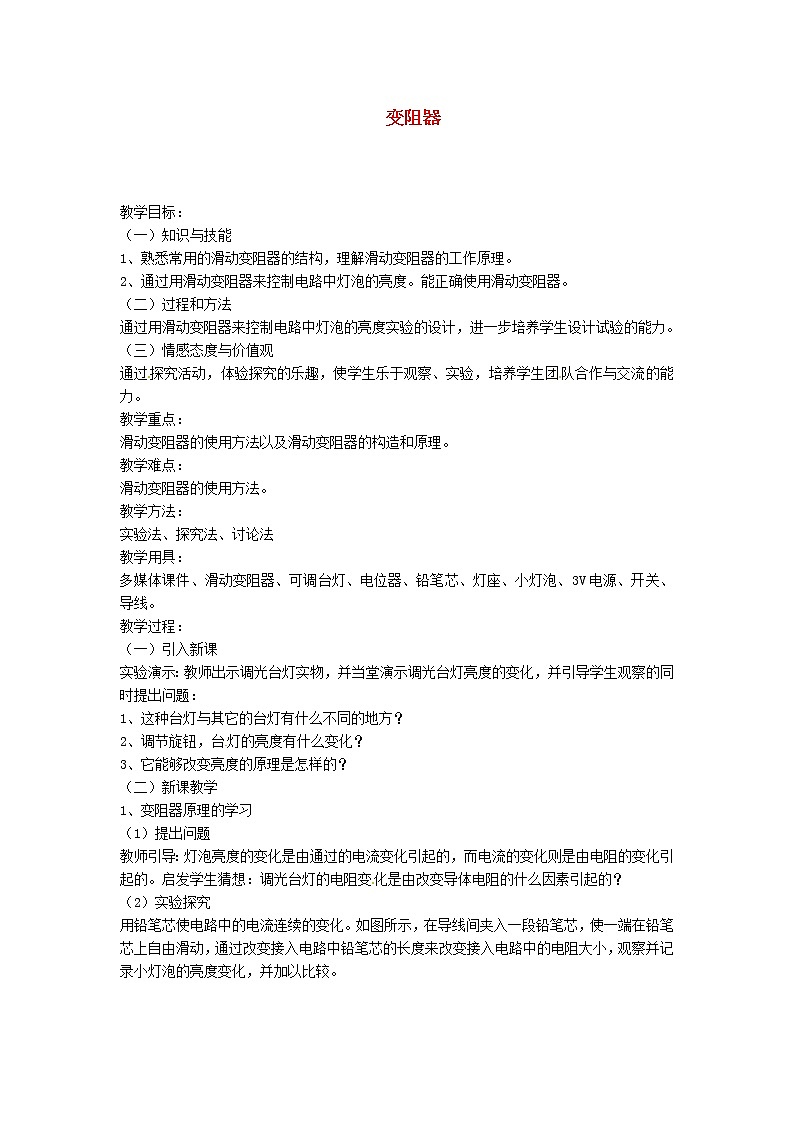

这是一份物理九年级全册第4节 变阻器教案设计，共3页。

（3）交流评价
让学生动手完成并在小组相互交流，归纳筛选出结果：改变导体的长度能改变小灯泡的亮度。我们学习一种能改变电阻的器件──变阻器。其实，实验室所用的变阻器也是通过改变接入电路中电阻线的长度来改变电阻的器件。
原理：变阻器就是通过改变接入电路中电阻线的长度来改变电阻的器件。
2、认识变阻器
教师首先要求学生结合实验桌上滑动变阻器的实物认识变阻器的主要造，并重点强调观察4个接线柱和表面涂有绝缘漆的合金线所绕成的线圈，猜想这种结构的设计有什么理由。然后投影：
（1）电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？
（2）哪两个接线柱之间的电阻是不变的？
（3）哪两个接线柱之间的电阻很小，几乎是零？
教师结合投影片介绍其构造，理解铭牌上数据的物理意义并要求学生学会画滑动变阻器的结构简图和电路符号。
结构：瓷筒、电阻线、金属棒、金属滑片、接线柱
符号：
3、使用滑动变阻器改变灯泡的亮度
（1）提出问题（投影）
①要使灯泡和变阻器中的电流大小相同，变阻器应该与灯泡串联还是并联？
②要能控制电流的大小，应该使用变阻器上的哪两个接线柱？
③要使灯泡由暗变亮，接通电路前应将滑片放到什么位置上？
④移动滑片时，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？
⑤滑动变阻器上有4个接线柱，怎样把这些接线柱接入电路？共有几种接法？

（2）实验探究
学生相互讨论，首先，设计出实验电路如图所示，接着根据各自制定的计划进行操作，尝试控制灯泡的亮度。同时，教师巡视，并指导各实验小组将变阻器的实物连接、电路图连接、及电路符号连接进行对照，研究电阻变化的原理和规律。
（3）交流评价
各小组分别结合各自的实验结果相互讨论，共同归纳总结：
①能使变阻器电阻变化的接法有4种（“一上一下”）；
②不能使变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”电阻总是很小。
③滑片越靠近下端的接线柱，接入电路的电阻越小。
变阻器的正确使用方法：
串入电路，调流控压；
一上一下，作用最大；
同上同下，没有变化；
接入电路，拨到最大。
（三）课堂小结
变阻器
1、原理：利用改变连入电路中电阻线长度来改变电阻。
2、结构：瓷筒、电阻线、金属棒、金属滑片、接线柱等。
3、符号：
4、使用：
①能使变阻器电阻变化的接法有4种（“一上一下”）；
②不能使变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”的电阻总是很小。
③滑片越靠近下端的接线柱，接入电路的电阻越小。
（四）布置作业
