南川西路中学 王顺存
物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，影子既与物体的形状有关，也与光线的照射方式有关.
导入一:你注意过周围物体在日光或灯光下的影子吗?影子和物体有着怎样的联系呢?
投影所在的平面叫做投影面．

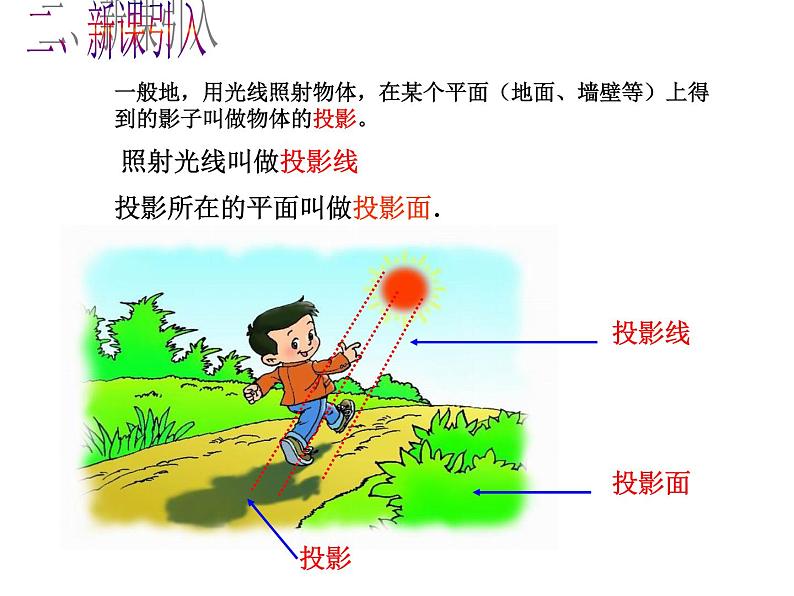

一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影。

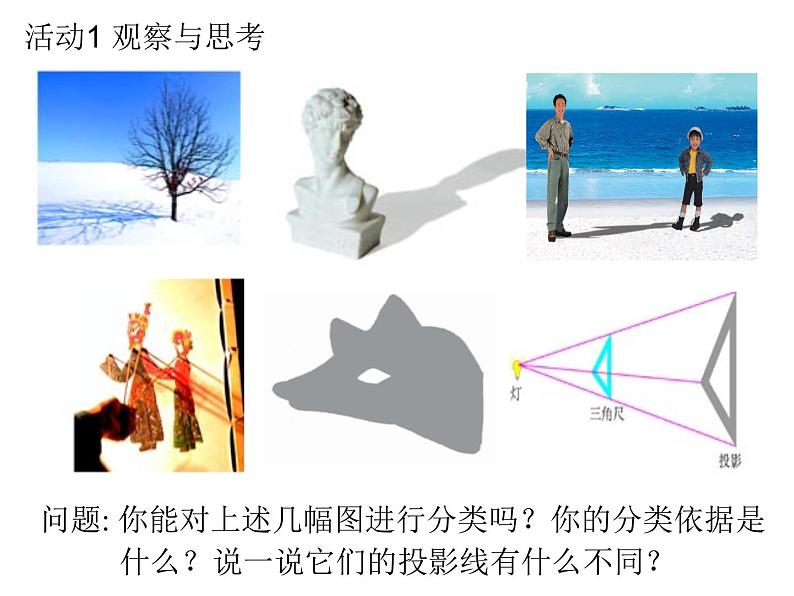

问题: 你能对上述几幅图进行分类吗？你的分类依据是什么？说一说它们的投影线有什么不同？
有时光线是一组互相平行的射线,例如太阳光或探照灯中的光线.由平行光线形成的投影叫做平行投影.
由同一点（点光源）发出的光线形成的投影叫做中心投影．
例如：物体在灯泡发出的光照射下形成影子就是中心投影．

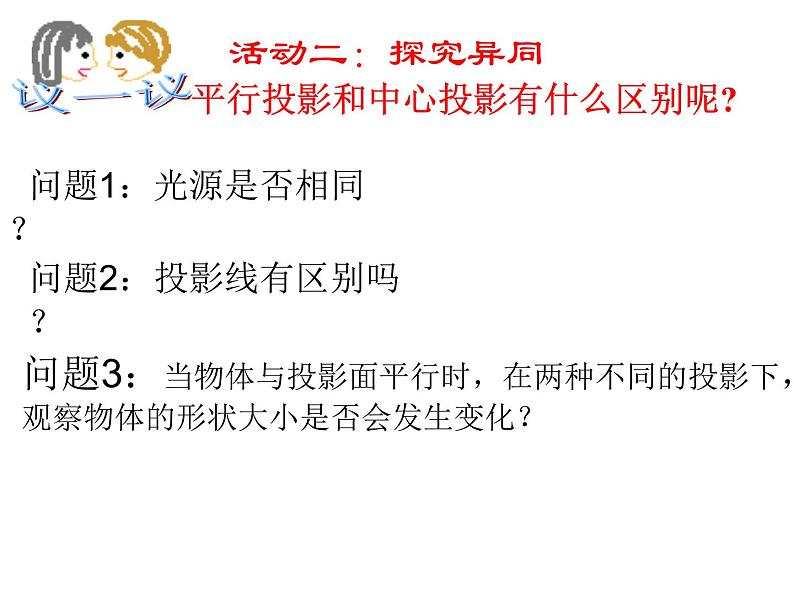

平行投影和中心投影有什么区别呢?
问题1：光源是否相同？
问题2：投影线有区别吗？
问题3：当物体与投影面平行时，在两种不同的投影下，观察物体的形状大小是否会发生变化？

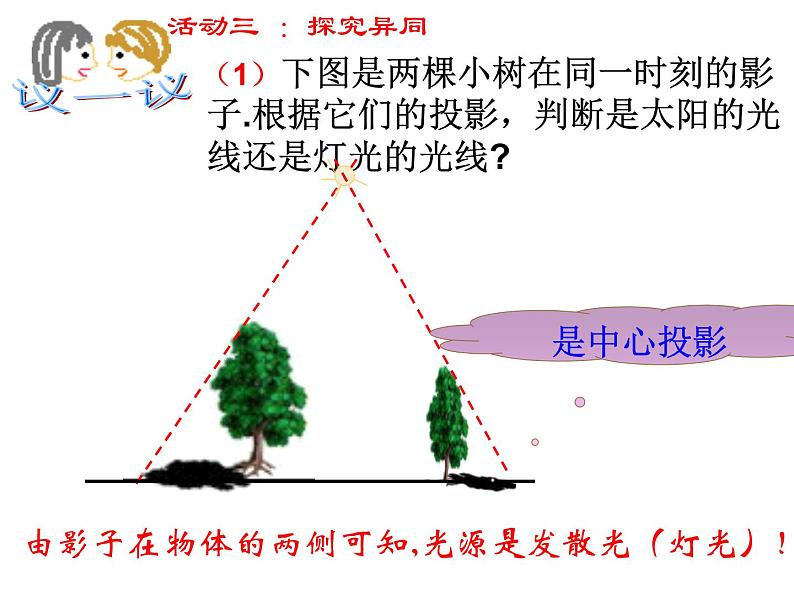

活动三 ：探究异同 （1）下图是两棵小树在同一时刻的影子.根据它们的投影，判断是太阳的光线还是灯光的光线?
由影子在物体的两侧可知,光源是发散光（灯光）！
（2）下图是两棵小树在同一时刻的影子.根据它们的投影，判断是太阳的光线还是灯光的光线?
由影子在物体的同侧可知,光源是平行光(太阳光)！
4.如何辨别是平行投影还是中心投影
1）分别过每个物体的顶端及其影子的顶端 作一条直线，
2）若两直线平行，则为平行投影；若两直线相交，则为中心投影，其交点就是光源的位置．
图中表示一块三角尺在光线照射下形成投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？
投影线垂直于投影面产生的投影叫做正投影.
（1）铁丝平行于投影面。
（2）铁丝倾斜于投影面。
（3）铁丝垂直于投影面。
合作探究1：把一根铁丝（记为线段AB）放在三个不同的位置，三种情形下铁丝的正投影各是什么形状？
合作探究2：如图，把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置：三种情况的正投影各是什么形状？ （1）纸板平行于投影面； （2）纸板倾斜于投影面； （3）纸板垂直于投影面。
形状、大小不变（全等）
活动探究三： 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P,上底面 ADEF垂直于投影面P，并且其对角线AE垂直于投影面.
物体正投影的形状、大小与它相对于投影面的位置有关.
1．下图水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是( )
3. 请你用线把图中各物体与它们的投影连接起来．
我们这节课学习了什么知识？有什么值得与大家共享?有什么要注意的?．
1．在某时刻的阳光照耀下，身高160cm的小美的影长为80cm，她的身旁的旗杆影长10m，则旗杆高为 ___ m． 2．木棒长为1.2m，则它的正投影的长一定（ ）A.大于1.2m B.小于1.2m C.等于1.2m D.小于或等于1.2m3．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（ ）A. 相交 B. 平行 C. 垂直 D. 无法确定
4.小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是( )
