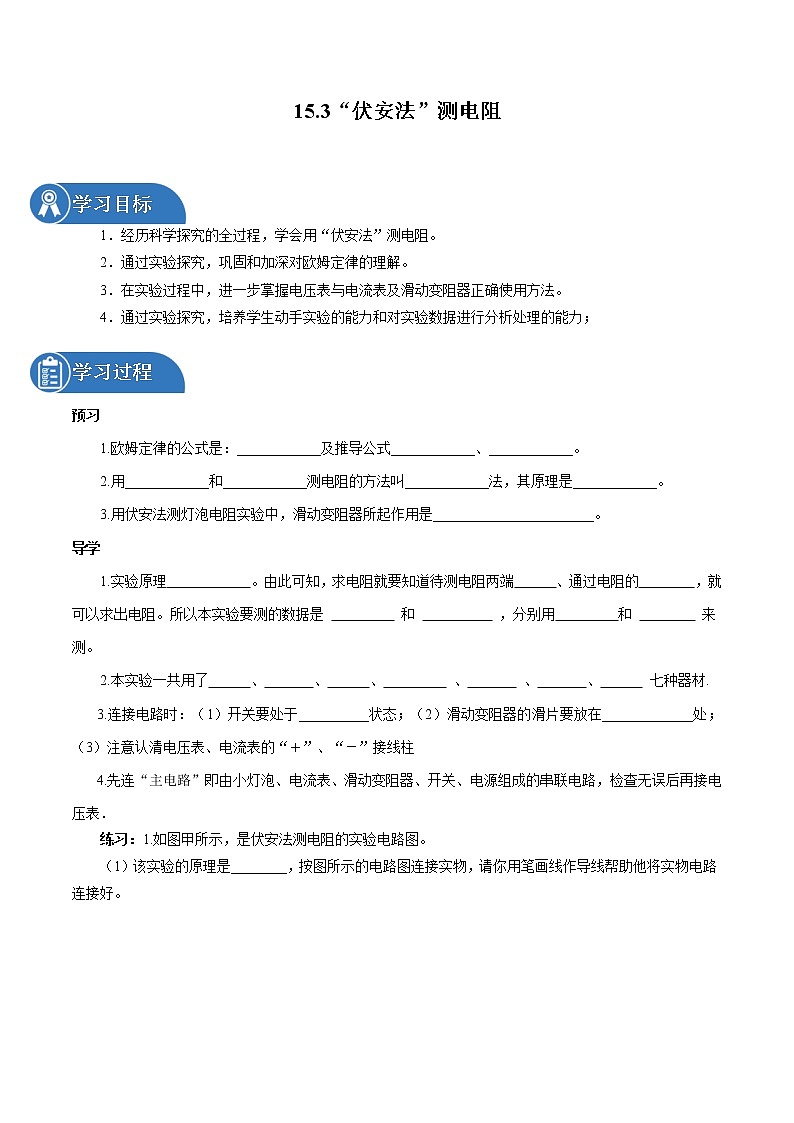

初中物理沪科版九年级全册第三节 “伏安法”测电阻学案及答案

这是一份初中物理沪科版九年级全册第三节 “伏安法”测电阻学案及答案，共4页。

学习目标
1．经历科学探究的全过程，学会用“伏安法”测电阻。
2．通过实验探究，巩固和加深对欧姆定律的理解。
3．在实验过程中，进一步掌握电压表与电流表及滑动变阻器正确使用方法。
4．通过实验探究，培养学生动手实验的能力和对实验数据进行分析处理的能力；
学习过程
预习
1.欧姆定律的公式是：____________及推导公式____________、____________。
2.用____________和____________测电阻的方法叫____________法，其原理是____________。
3.用伏安法测灯泡电阻实验中，滑动变阻器所起作用是_______________________。
导学
1.实验原理 。由此可知，求电阻就要知道待测电阻两端 、通过电阻的 ，就可以求出电阻。所以本实验要测的数据是 和 ，分别用 和 来测。
2.本实验一共用了 、 、 、 、 、 、 七种器材.
3.连接电路时：（1）开关要处于__________状态；（2）滑动变阻器的滑片要放在_____________处；（3）注意认清电压表、电流表的“＋”、“－”接线柱
4.先连“主电路”即由小灯泡、电流表、滑动变阻器、开关、电源组成的串联电路，检查无误后再接电压表．

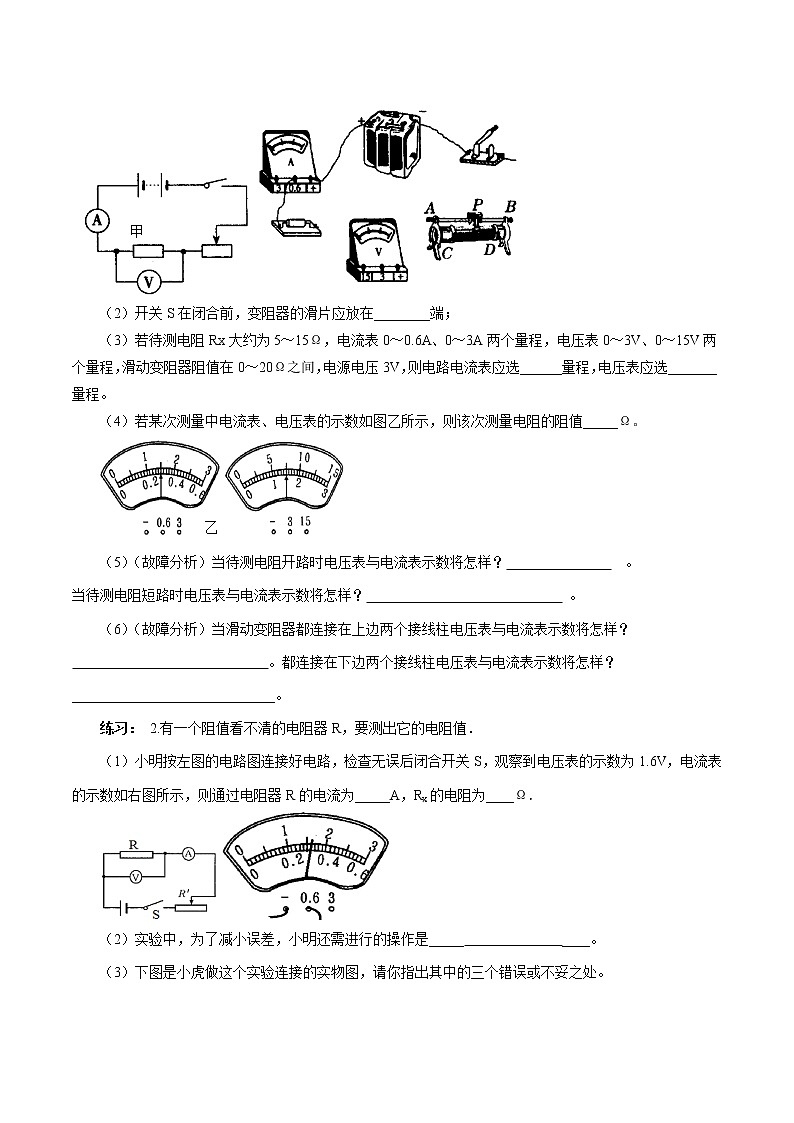

练习：1.如图甲所示，是伏安法测电阻的实验电路图。
（1）该实验的原理是________，按图所示的电路图连接实物，请你用笔画线作导线帮助他将实物电路连接好。
甲
（2）开关S在闭合前，变阻器的滑片应放在________端；
（3）若待测电阻Rx大约为5～15Ω，电流表0～0.6A、0～3A两个量程，电压表0～3V、0～15V两个量程，滑动变阻器阻值在0～20Ω之间，电源电压3V，则电路电流表应选______量程，电压表应选_______量程。
（4）若某次测量中电流表、电压表的示数如图乙所示，则该次测量电阻的阻值_____Ω。
乙
（5）（故障分析）当待测电阻开路时电压表与电流表示数将怎样？ 。
当待测电阻短路时电压表与电流表示数将怎样？ 。
（6）（故障分析）当滑动变阻器都连接在上边两个接线柱电压表与电流表示数将怎样？
。都连接在下边两个接线柱电压表与电流表示数将怎样？_____________________________。
练习： 2.有一个阻值看不清的电阻器R，要测出它的电阻值．
（1）小明按左图的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如右图所示，则通过电阻器R的电流为_____A，Rx的电阻为____Ω．
（2）实验中，为了减小误差，小明还需进行的操作是_____ ____。
（3）下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。
①______________________________
②______________________________
③______________________________
学习检测
如图是用伏安法测电阻的实验图，所用滑动变阻器的规格是“20Ω 1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω．
（1）连接电路时，开关应___________；用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向右端滑动时连入电路的电阻变大．
（2）闭合开关，若向左调节滑动变阻器滑片，电流表的示数将 ，电压表示数将 。(选填“变大”、“变小”或“不变”)
（3）排除故障后，移动滑动变阻器的滑片到某一位置，电压表示数为1.7V，电流表的示数如图所示，则Rx的阻值为_______Ω．

答案
练习题：1、（1）；连图略；（2）根据连图的情况回答；（3）0-0.6A；0-3V；（4）5；2、（1）0.32； 5；（2）调节滑动变阻器，改变电路中的电流和电压，多次测量求平均值；
（3）①滑动变阻器连接错误； = 2 \* GB3 ②电流表“+”“－”接线柱接错； = 3 \* GB3 ③电压表量程选择一合适。
检测题：（1）断开；如图；（2）变大；变大；（3）5
