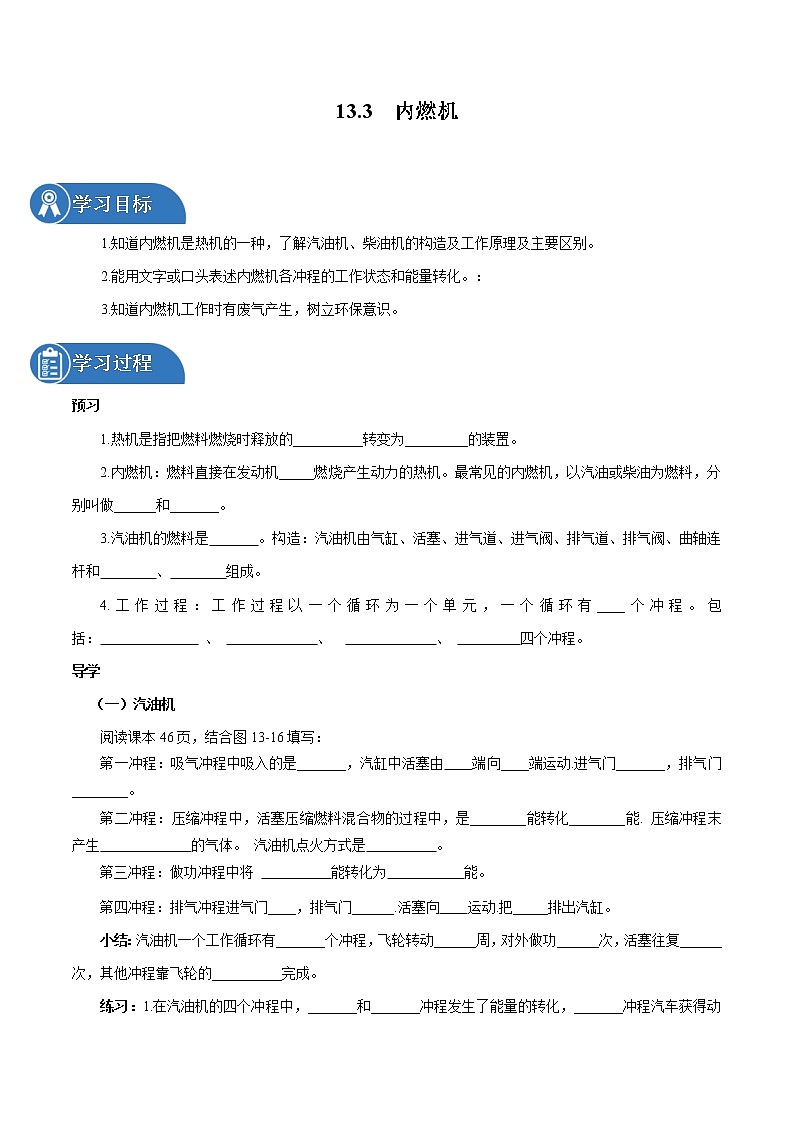

沪科版第三节 内燃机学案

这是一份沪科版第三节 内燃机学案，共5页。

学习目标
1.知道内燃机是热机的一种，了解汽油机、柴油机的构造及工作原理及主要区别。
2.能用文字或口头表述内燃机各冲程的工作状态和能量转化。：
3.知道内燃机工作时有废气产生，树立环保意识。
学习过程
预习
1.热机是指把燃料燃烧时释放的__________转变为_________的装置。
2.内燃机：燃料直接在发动机_____燃烧产生动力的热机。最常见的内燃机，以汽油或柴油为燃料，分别叫做______和_______。
3.汽油机的燃料是 。构造：汽油机由气缸、活塞、进气道、进气阀、排气道、排气阀、曲轴连杆和 、 组成。
4.工作过程：工作过程以一个循环为一个单元，一个循环有____个冲程。包括： 、 、 、 四个冲程。
导学
（一）汽油机
阅读课本46页，结合图13-16填写：
第一冲程：吸气冲程中吸入的是_______，汽缸中活塞由 端向____端运动.进气门_______，排气门________。
第二冲程：压缩冲程中，活塞压缩燃料混合物的过程中，是________能转化________能. 压缩冲程末产生 的气体。 汽油机点火方式是 。
第三冲程：做功冲程中将 能转化为 能。
第四冲程：排气冲程进气门____，排气门______.活塞向 运动.把_____排出汽缸。
小结：汽油机一个工作循环有_______个冲程，飞轮转动______周，对外做功______次，活塞往复______次，其他冲程靠飞轮的__________完成。
练习：1.在汽油机的四个冲程中，_______和_______冲程发生了能量的转化，_______冲程汽车获得动力，_______冲程排出了汽车的尾气。

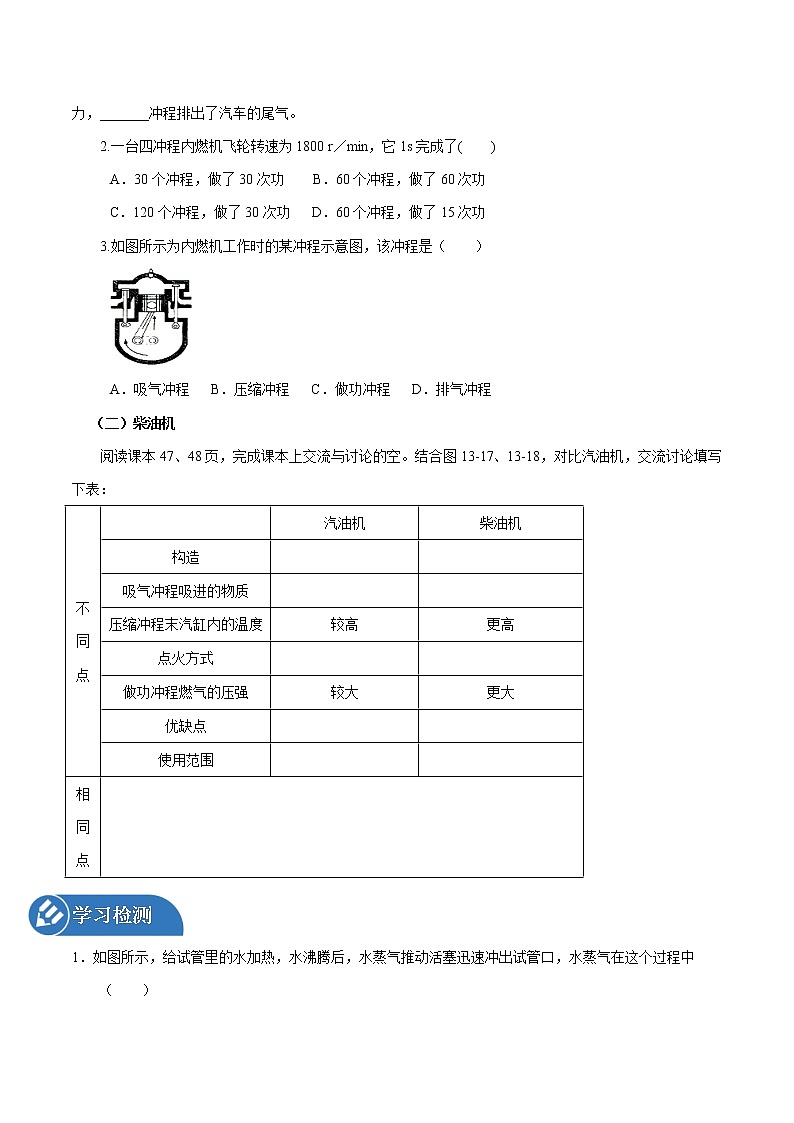

2.一台四冲程内燃机飞轮转速为1800 r／min，它1s完成了( )
A．30个冲程，做了30次功 B．60个冲程，做了60次功
C．120个冲程，做了30次功 D．60个冲程，做了15次功
3.如图所示为内燃机工作时的某冲程示意图，该冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
（二）柴油机
阅读课本47、48页，完成课本上交流与讨论的空。结合图13-17、13-18，对比汽油机，交流讨论填写下表：
学习检测
1．如图所示，给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，水蒸气在这个过程中（ ）
A．内能减少，温度不变，在试管口液化成小水滴
B．内能增加，温度降低，在试管口变成白色的热空气
C．内能增加，温度升高，在试管口变成白色的烟雾
D．内能减少，温度降低，在试管口液化成小水滴
2.关于热机，下列说法是正确的（ ）
A．汽油机在做功冲程中，是把内能转化为机械能
B．柴油机在吸气冲程中，将柴油和空气的混合气吸入气缸
C．汽油机在做功冲程中，进气门关闭排气门打开
D．汽油机顶部有喷油嘴，柴油机顶部有火花塞
3.如图是汽油机的四冲程示意图。在一个工作循环中，四个冲程正确的排列顺序是（ ）
A．甲乙丙丁 B．甲丙乙丁 C．乙丙丁甲 D．丁丙乙甲
甲 乙 丙 丁
4．汽油机的四个冲程分别为吸气、压缩、做功、排气冲程．如图所示是________冲程．在压缩冲程中，活塞压缩气体做功，气体的内能会________．
5．一台柴油机飞轮的转速为2400r/min，则在1s内，柴油机完成______个冲程；对外做功的次数是______．
6．如图所示是演示点火爆炸的实验装置，挥动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去，这是因为酒精燃烧产生的煤气对外________，燃气的________能转化为盒盖的________能，这与四冲程汽油机的________冲程的能量转化相同．
答案
练习题： 1、压缩；做功；做功；排气；2、D。
检测题：1、D；2、A；3、C；4、做功；增大；5、80；20；6、做功；内；机械；做功。不
同
点
汽油机
柴油机
构造
吸气冲程吸进的物质
压缩冲程末汽缸内的温度
较高
更高
点火方式
做功冲程燃气的压强
较大
更大
优缺点
使用范围
相同点
