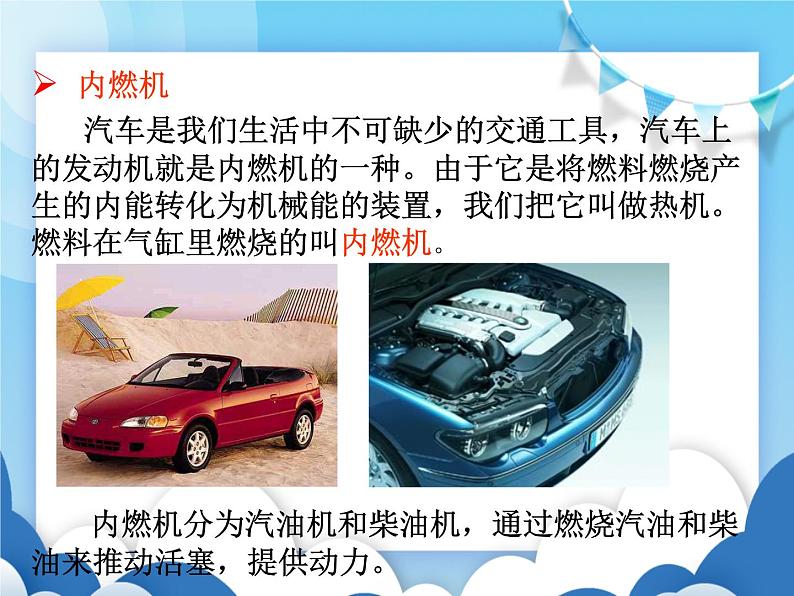

汽车是我们生活中不可缺少的交通工具，汽车上的发动机就是内燃机的一种。由于它是将燃料燃烧产生的内能转化为机械能的装置，我们把它叫做热机。燃料在气缸里燃烧的叫内燃机。

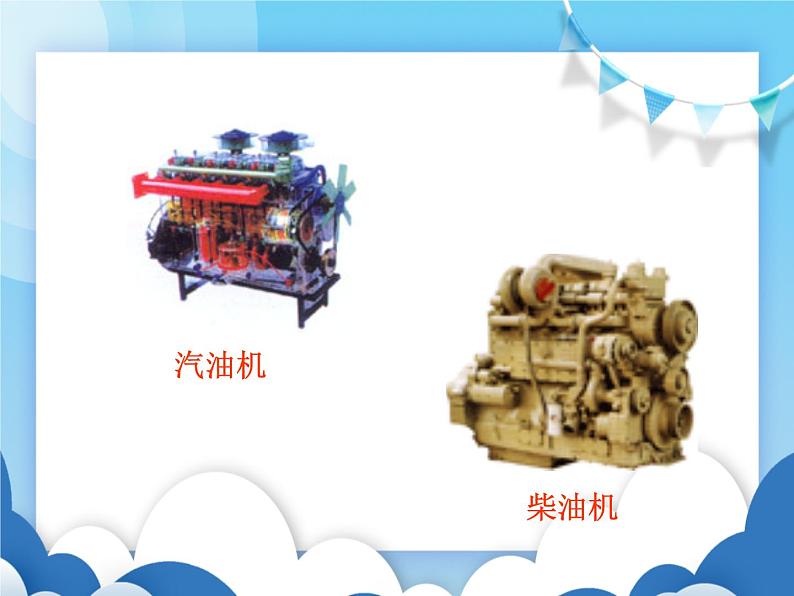

内燃机分为汽油机和柴油机，通过燃烧汽油和柴油来推动活塞，提供动力。

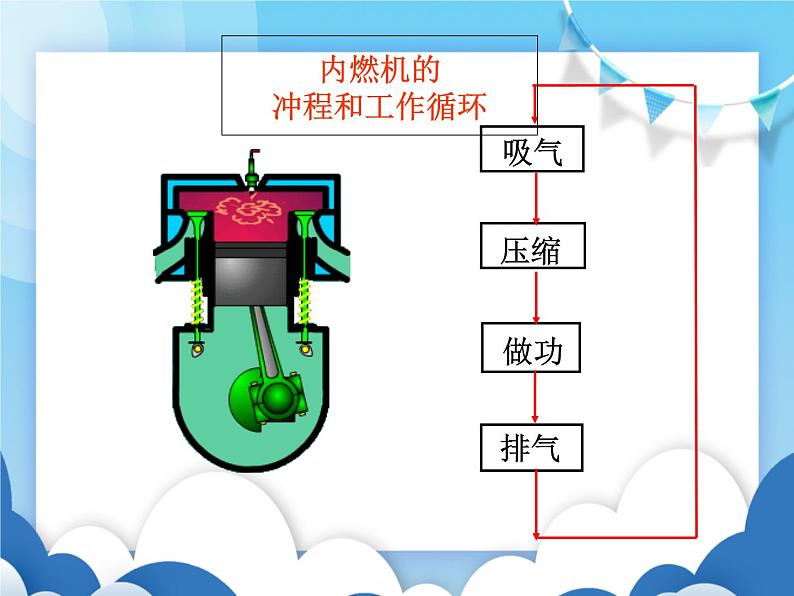

内燃机的 冲程和工作循环
内燃机（汽油机）的工作原理

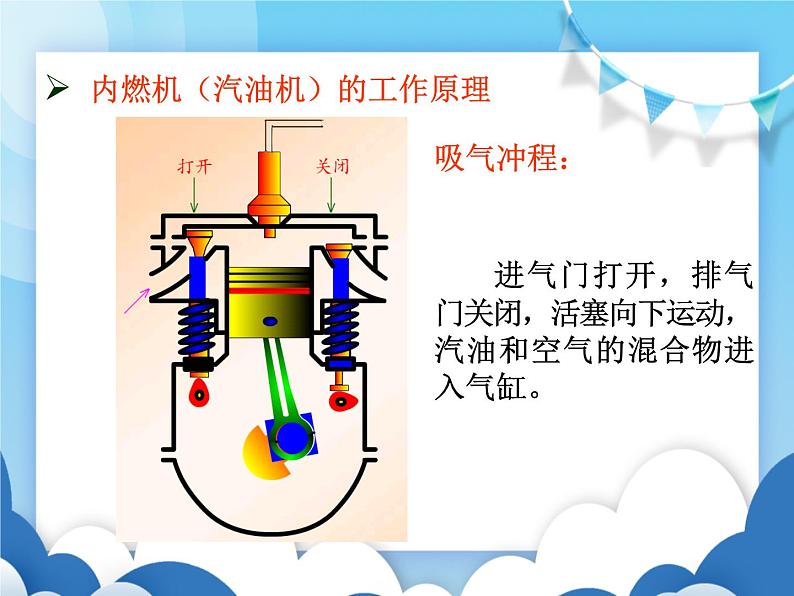

进气门打开，排气门关闭，活塞向下运动，汽油和空气的混合物进入气缸。
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩。
在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。高温高压的气体推动活塞向下运动，带动曲轴转动，对外做功。
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。

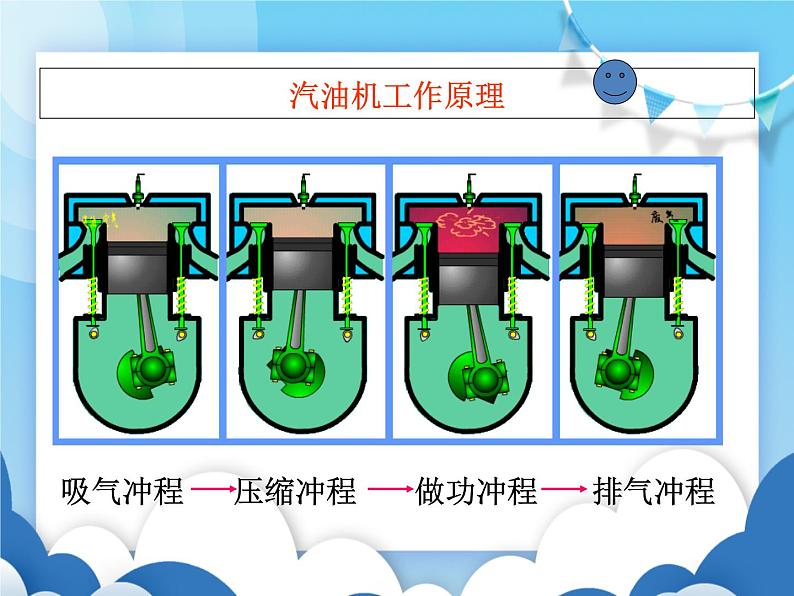

吸气冲程 压缩冲程 做功冲程 排气冲程
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，然后内燃机才能自己工作。
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
1．基本构造和主要部件的作用相似。2 ．每个工作循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。4 ．一个工作循环中，活塞往复两次，飞轮转动两周，做功一次。
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
（一）定义：燃料在气缸内燃烧的热机
（二）种类：汽油机、柴油机
1）定义：用汽油做燃料的内燃机。

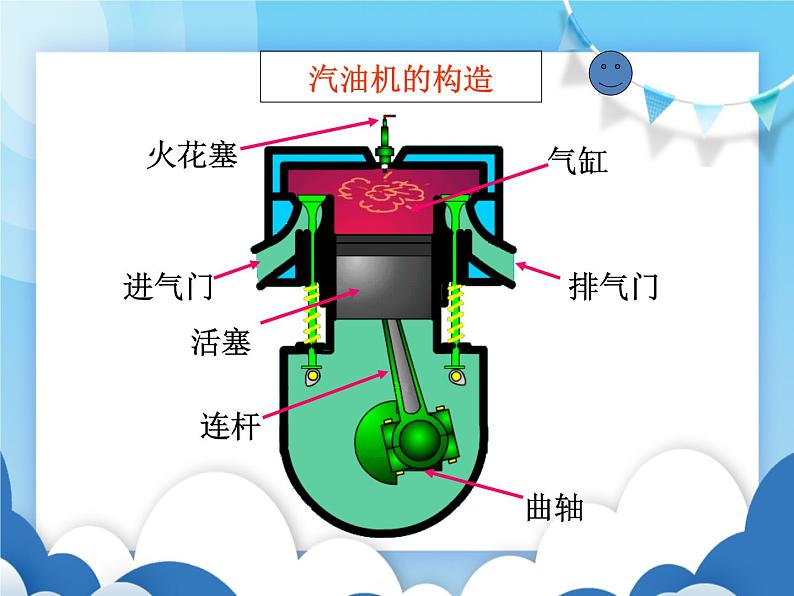

2）构造：火花塞、进气门、排气门、活塞、气 缸、连杆、曲轴。
4）点火方式：点燃式。
1）定义：用柴油做燃料的内燃机。
2）构造：喷油嘴、进气门、排气门、活塞、气缸、连杆、曲轴。
4）点火方式：压燃式。
1．如图所示是四冲程汽油机的其中一个冲程的剖面图，下列说法正确的是（  ）
A．该冲程是压缩冲程 B．该冲程中活塞向上运动 C．该冲程是内能转化为机械能的过程D．该冲程是机械能转化为内能的过程 
解：根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程。 在做功冲程中将内能转化为机械能。故选C。
