物理九年级全册第三节 内燃机同步练习题

这是一份物理九年级全册第三节 内燃机同步练习题，共5页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

测试时间:20分钟
一、选择题
1.关于下列四个图认识正确的是( )
A.甲图说明蒸发要吸热,蒸发有致冷作用
B.乙图中迅速下压活塞,硝化棉燃烧,通过热传递改变筒内空气的内能
C.丙图中两个压紧的铅块能吊起一个重物,两铅块未被拉开是因为存在大气压
D.丁图是内燃机的做功冲程,将燃料的内能转化为机械能
2.下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及的主要能量转化情况的。关于对图中①②③④的补充正确的是( )
A.①做功冲程 ②内能转化为机械能 ③压缩冲程 ④机械能转化为内能
B.①压缩冲程 ②内能转化为机械能 ③做功冲程 ④机械能转化为内能
C.①压缩冲程 ②机械能转化为内能 ③做功冲程 ④内能转化为机械能
D.①做功冲程 ②机械能转化为内能 ③压缩冲程 ④内能转化为机械能
3.汽油机的一个工作循环包括四个冲程,其中将机械能转化为内能的是( )
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
4.根据汽油机和柴油机的区别,下列说法正确的是( )
A.汽油机气缸顶部有一个火花塞,柴油机气缸顶部是一个喷油嘴
B.汽油机吸入的是空气,柴油机吸入的是空气和柴油的混合物
C.吸气冲程中将内能转化为机械能
D.压缩冲程中将内能转化为机械能

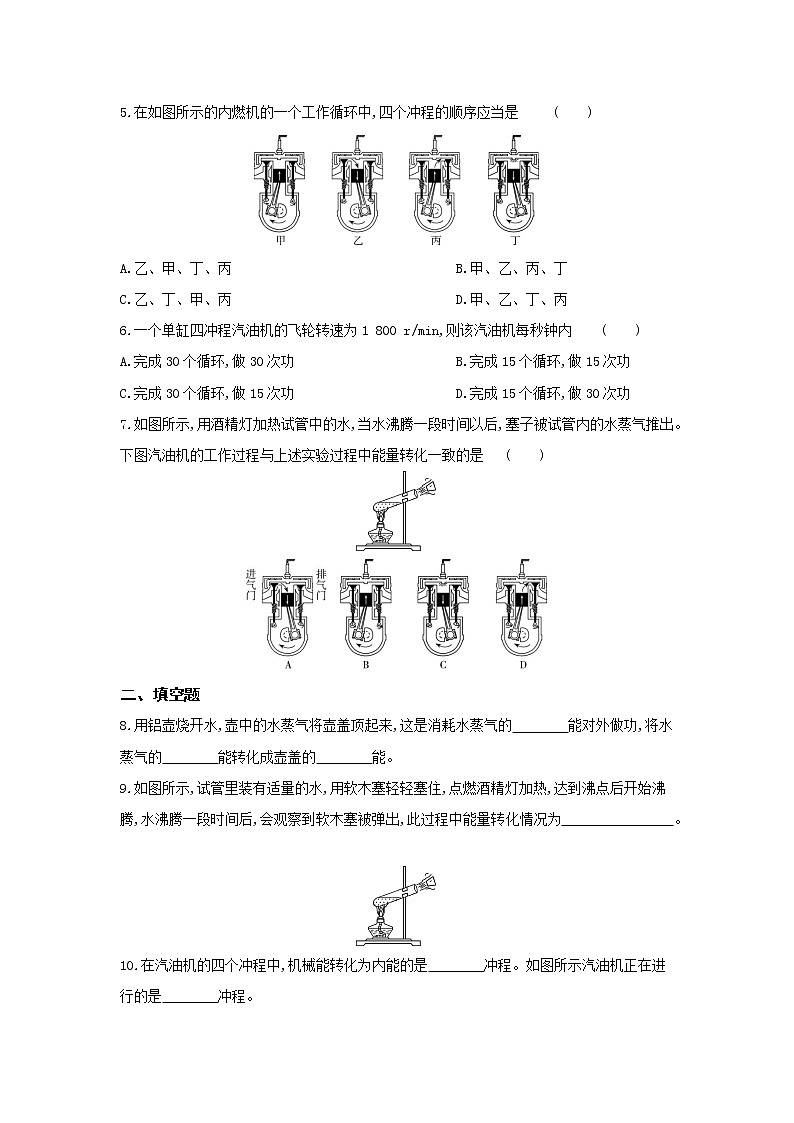

5.在如图所示的内燃机的一个工作循环中,四个冲程的顺序应当是( )
A.乙、甲、丁、丙 B.甲、乙、丙、丁
C.乙、丁、甲、丙 D.甲、乙、丁、丙
6.一个单缸四冲程汽油机的飞轮转速为1 800 r/min,则该汽油机每秒钟内( )
A.完成30个循环,做30次功 B.完成15个循环,做15次功
C.完成30个循环,做15次功 D.完成15个循环,做30次功
7.如图所示,用酒精灯加热试管中的水,当水沸腾一段时间以后,塞子被试管内的水蒸气推出。下图汽油机的工作过程与上述实验过程中能量转化一致的是( )
二、填空题
8.用铝壶烧开水,壶中的水蒸气将壶盖顶起来,这是消耗水蒸气的 能对外做功,将水蒸气的 能转化成壶盖的 能。
9.如图所示,试管里装有适量的水,用软木塞轻轻塞住,点燃酒精灯加热,达到沸点后开始沸腾,水沸腾一段时间后,会观察到软木塞被弹出,此过程中能量转化情况为 。
10.在汽油机的四个冲程中,机械能转化为内能的是 冲程。如图所示汽油机正在进行的是 冲程。
11.一台单缸四冲程汽油机,飞轮转速是1 800 r/min,该汽油机每分钟内完成 个工作循环,对外做功 次。
12.一台单缸四冲程汽油机的飞轮转速是1 200 r/min,则汽油机每秒完成 个冲程,做功 次。如图所示,汽油机正处于 冲程。
三、计算题
13.某单缸汽油机的飞轮每分钟转600转,设做功冲程中燃气对活塞的压强保持在5×105 Pa不变,活塞从上止点到下止点移动的距离为0.2 m,活塞的面积为100 cm2,求汽油机的功率。
一、选择题
1.答案 A 甲图说明蒸发要吸热,蒸发有致冷作用,A正确;乙图中迅速向下压活塞,活塞对筒内的空气做功,使得空气的内能增加,温度升高,B错误;丙图中两个压紧的铅块能吊起一个重物,主要是因为分子间存在引力,C错误;丁图中汽油机两气门都关闭,活塞向上运动,是压缩冲程,将机械能转化为内能,D错误。
2.答案 C 根据汽油机的工作过程可知,第二个冲程是压缩冲程,在此过程中活塞压缩气缸内混合物,将机械能转化为内能,气缸内混合物的温度升高。第三个冲程是做功冲程,此时燃料燃烧生成的高温高压的燃气推动活塞对外做功,将内能转化为机械能。
3.答案 B 汽油机共有四个冲程,汽油机在压缩冲程中将机械能转化为内能。选B。
4.答案 A 汽油机气缸顶部有一个火花塞,柴油机气缸顶部是一个喷油嘴;工作过程中,汽油机吸入的是空气和汽油的混合物,柴油机吸入的是空气;吸气冲程是靠惯性完成的,没有能量的转化;压缩冲程中将机械能转化为内能。
5.答案 A 甲图中两个气门都关闭,活塞向上运动,因此是压缩冲程;乙图中进气门打开,排气门关闭,活塞向下运动,因此是吸气冲程;丙图中进气门关闭,排气门打开,活塞向上运动,因此是排气冲程;丁图中两个气门都关闭,活塞向下运动,因此是做功冲程。按照四个冲程的先后顺序应该是乙、甲、丁、丙。
6.答案 B 飞轮转速为1 800 r/min=30 r/s,因一个工作循环活塞往复运动2次,曲轴转动2周,对外做功1次,完成4个冲程,所以该汽油机1 s内完成60个冲程,15个工作循环,对外做功15次。
8.答案 C 当试管内水被酒精灯加热后,水蒸气的内能逐渐增大,最后会把塞子推出去,水蒸气的内能转化为塞子的机械能;汽油机的做功冲程是将汽油燃烧产生的内能转化为活塞的机械能。图A进气门打开、排气门关闭,活塞由上向下运动,是吸气冲程;图B中进气门、排气门关闭,活塞由下向上运动,是压缩冲程,图C中进气门、排气门关闭,活塞由上向下运动,火花塞发出电火花,是做功冲程;图D中进气门关闭,排气门打开,活塞由下向上运动,是排气冲程。选C。
二、填空题
8.答案 内 内 机械
解析 水烧开以后,水蒸气对壶盖做功,把壶盖顶起来,将水蒸气的内能转化为壶盖的机械能,水蒸气的内能减少,温度降低。
9.答案 内能转化为机械能
解析 水沸腾一段时间后,会观察到软木塞被弹出,此过程中水蒸气对塞子做功,内能减少,温度降低。水蒸气会把软木塞冲出,软木塞的动能增加,重力势能也增加,所以软木塞的机械能增加,故能量转化情况为内能转化为机械能。
10.答案 压缩 做功
解析 在内燃机的压缩冲程中,活塞压缩气体做功,使气体的内能增大,温度升高,机械能转化为内能;
根据图示可知,两个气门都关闭,火花塞点火,活塞向下运动,气缸容积增大,因此是做功冲程。
11.答案 900 900
解析 汽油机完成四个冲程,对外做功一次,飞轮转动两周。飞轮转速是1 800 r/min,该汽油机每分钟内完成的工作循环为900个,每个工作循环对外做功一次,所以每分钟对外做功900次。
12.答案 40 10 压缩
解析 四冲程汽油机的飞轮转速为1 200 r/min,则该飞轮每秒转20圈。因为一个工作循环飞轮转2圈,完成四个冲程,做功1次,所以完成10个循环,共40个冲程,做功10次。如图所示,汽油机的进气门、排气门均关闭,且活塞向上运动,所以该冲程属于压缩冲程。
三、计算题
13.答案 5 000 W
解析 燃气对活塞的平均压力F=pS=5×105 Pa×1×10-2 m2=5 000 N。一个做功冲程中燃气对活塞做的功W=Fs=5 000 N×0.2 m=1 000 J。飞轮每转两圈对外做功一次,所以飞轮转动600 r,要对外做功300次,所以燃气每分钟对活塞做的总功为W总=W×300=1 000 J×300=3×105 J,而t=1 min=60 s,则汽油机的功率为P=W总t=3×105J60s=5 000 W。
