初中物理人教版九年级全册第十六章 电压 电阻综合与测试习题

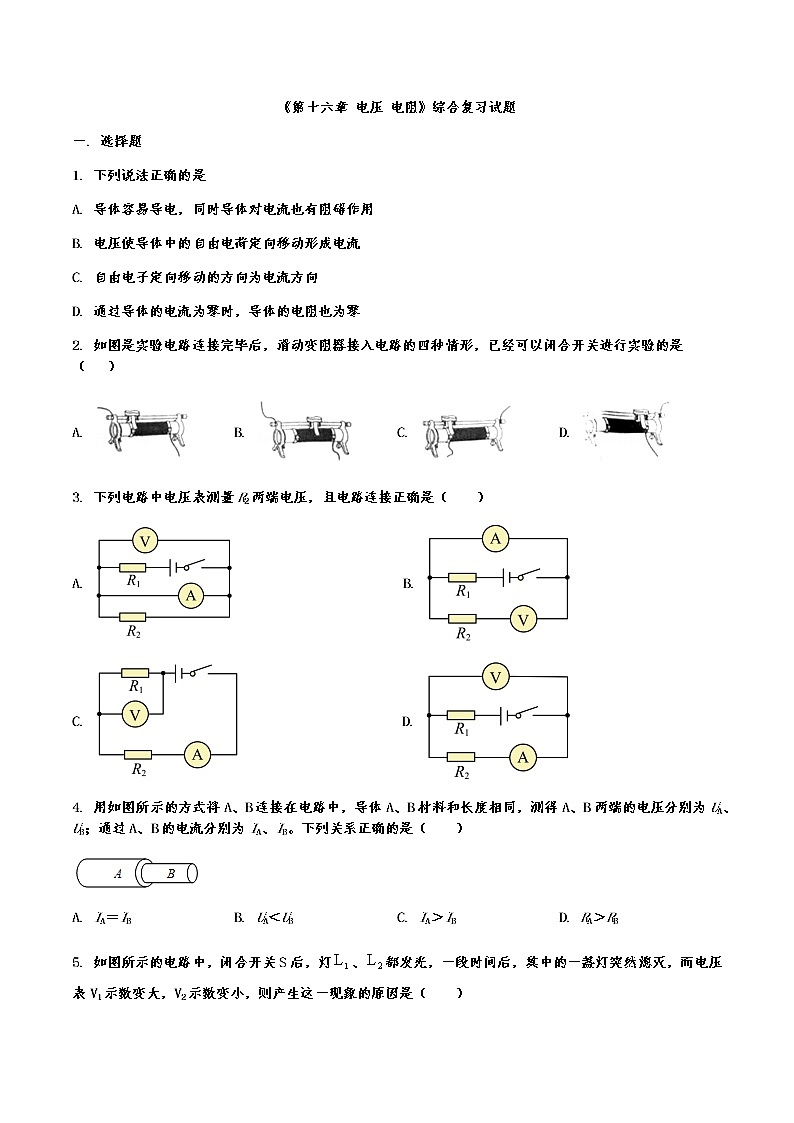

《第十六章 电压 电阻》综合复习试题

一. 选择题

1. 下列说法正确的是

A. 导体容易导电，同时导体对电流也有阻碍作用

B. 电压使导体中的自由电荷定向移动形成电流

C. 自由电子定向移动的方向为电流方向

D. 通过导体的电流为零时，导体的电阻也为零

2. 如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（   ）

A.  B.  C.  D.

3. 下列电路中电压表测量R2两端电压，且电路连接正确是（　　）

A.                         B.

C.                        D.

4. 用如图所示的方式将A、B连接在电路中，导体A、B材料和长度相同，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB。下列关系正确的是（　　）

A. IA＝IB B. UA＜UB C. IA＞IB D. RA＞RB

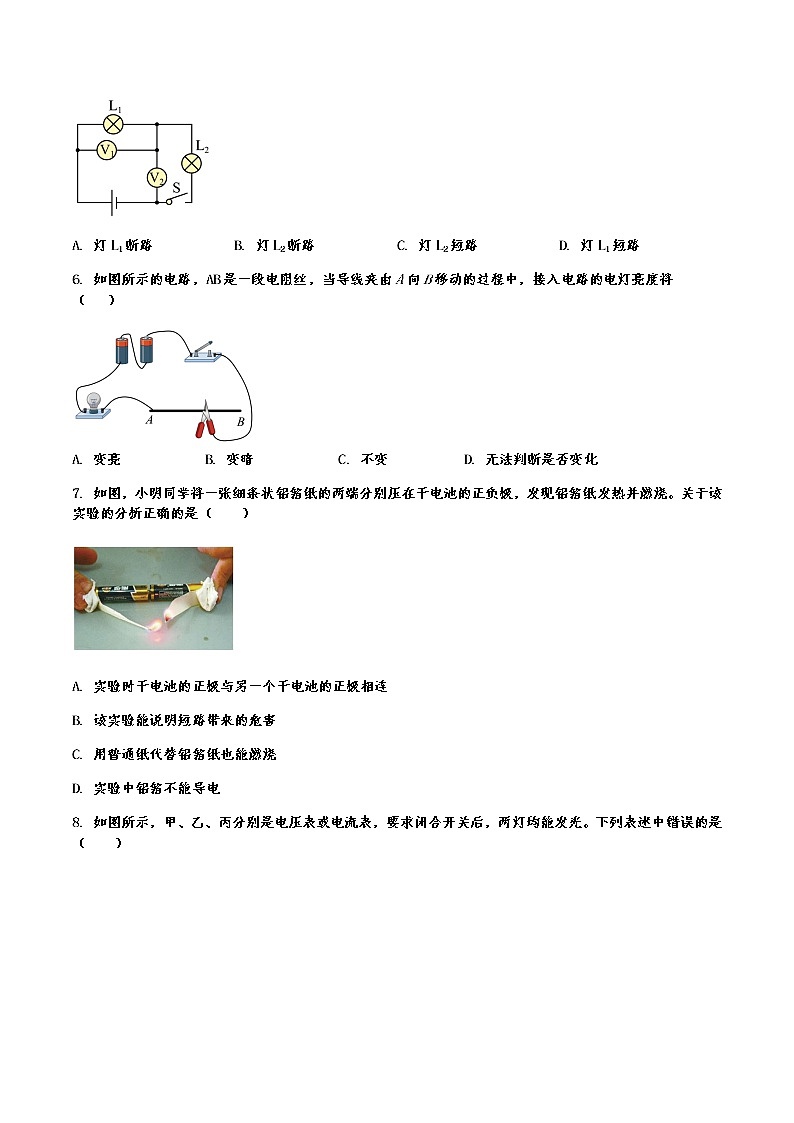

5. 如图所示的电路中，闭合开关S后，灯、都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1示数变大，V2示数变小，则产生这一现象的原因是（　　）

A. 灯L1断路 B. 灯L2断路 C. 灯L2短路 D. 灯L1短路

6. 如图所示的电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，接入电路的电灯亮度将（   ）

A. 变亮            B. 变暗            C. 不变        D. 无法判断是否变化

7. 如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）

A. 实验时干电池的正极与另一个干电池的正极相连

B. 该实验能说明短路带来的危害

C. 用普通纸代替铝箔纸也能燃烧

D. 实验中铝箔不能导电

8. 如图所示，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。下列表述中错误的是（　　）

A. 甲、乙决不允许同时为电流表

B. 要L1、L2并联，则甲、乙电压表，丙为电流表

C. 要L1、L2并联，则乙为电压表，甲、丙为电流表

D. 要L1、L2串联，则甲、丙应为电压表，乙为电流表

9. 如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）

A. S和A接触，P向右移动灯泡变暗

B. S和B接触，P向右移动灯泡亮度变亮

C. S和C接触，P向左移动灯泡变亮

D. S和C接触，P向右移动灯泡亮度变暗

10. 一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）

A. 变大、变大 B. 变大、变小 C. 变小、变小 D. 变小、变大

11. 一个电源的正负极模糊了，用如图所示的四种实验方法来判断，不正确的是（　　）

A. 甲：闭合开关后，若灯泡发光，则电池的左端是正极

B. 乙：闭合开关后，若二极管发光，则电池的右端是正极

C. 丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极

D. 丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极

12. 如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（  ）

A. 电流表A示数变小，电压表V1的示数变大

B. 电流表A的示数变小，电压表V2的示数变大

C. 电流表A的示数变大，电压表V1的示数变小

D. 电流表A的示数变大，电压表V2的示数变小

13. 如图所示的电路中，下列说法正确的是（　　）

A. 断开S1、S2，电流表无示数

B. 先闭合S1，再闭合S2，电压表V的示数不变

C. 先闭合S2、再闭合S1，电压表V的示数不变

D. 只闭合S1时，若灯L1的灯丝突然烧断，则电压表V的示数将变小

14. 家用电压力锅结合了高压锅和电饭锅的优点，省时省电而且安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。下列简化的压力锅电路图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。则下列电路图中符合上述工作要求的是（　　）

A.  B.  C.  D.

15 小明设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（　　）

A. 电压表V1的示数不变 B. 电流表A的示数变小

C. 电压表V1的示数变小 D. 电压表V2的示数变大

二、填空题

16. 如图所示：电流表读数为______A，电压表读数为______V。

17. 图中高压输电线上的装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的______，从而减小了输电导线的______，这样就能大大减少输电线上电能的损失．

18. 如图所示，电源电压保持不变，要使R2、R3并联，应闭合开关___________；要使R1、R2串联，开关S1、S2应___________（选填“断开”或“闭合”）。

19. 如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）；将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”）。

20. 如图甲所示的电路中，滑动变阻器连入电路的电阻丝是_____段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是_____段。（均选填“aP”“Pb”或“ab”）。

三、作图题

21. 如图所示，电路中有L1、L2两盏灯，请在图中内分别填入A或V的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零．

22. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合电键S，滑动变阻器的滑片P向A端移动过程中，小灯变暗，电压表的示数变小。

四、实验题

23. 在如图所示的电路中，电源电压保持不变．

(1)若电路中各元件均完好，当开关S由断开到闭合时，电压表的示数将________，电 流表A1的示数将________.(均选填“变大”“变小”或“不变”)

(2)若电路中存在故障且故障只发生在电阻R1、R2处，当开关S由断开到闭合时，发现只 有一个电表示数发生变化，则故障是_____________.

24. 小丽和小聪同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。

（1）连接电路前，小聪发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 _______。

（2）小聪根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是L1_______路或L2_______路。

（3）排除故障后，小聪完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论：①串联电路两端的电压_______各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。

（4）实验结束后小聪和小丽同学互相交流，小丽指出结论②是错误的，造成结论错误的原因是_______。另外，小聪的实验在设计方案上还存在另一个不足之处是_______。

（5）小聪和小丽同学还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法_______（选填“能”或“不能”）测出L2两端的电压，理由是_______。

25. 如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。

（1）实验中，通过观察______可以更准确的判断接入电路中导体的电阻大小。用到的物理方法是______；

（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的______有关；

（3）实验中只用一根合金丝就可以探究电阻的大小与______的关系。

五、计算题

26. 在如图所示电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V。求：

(1)灯L1、L2中的电流I1和I2；

(2)电源电压U。

27.如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？

《第十六章 电压 电阻》综合复习试题参考答案

一. 选择题

1. 下列说法正确的是

A. 导体容易导电，同时导体对电流也有阻碍作用

B. 电压使导体中的自由电荷定向移动形成电流

C. 自由电子定向移动的方向为电流方向

D. 通过导体的电流为零时，导体的电阻也为零

【答案】AB

2. 如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（   ）

A.  B.  C.  D.

【答案】A

3. 下列电路中电压表测量R2两端电压，且电路连接正确是（　　）

A.                         B.

C.                        D.

【答案】D

4. 用如图所示的方式将A、B连接在电路中，导体A、B材料和长度相同，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB。下列关系正确的是（　　）

A. IA＝IB B. UA＜UB C. IA＞IB D. RA＞RB

【答案】AB

5. 如图所示的电路中，闭合开关S后，灯、都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1示数变大，V2示数变小，则产生这一现象的原因是（　　）

A. 灯L1断路 B. 灯L2断路 C. 灯L2短路 D. 灯L1短路

【答案】C

6. 如图所示的电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，接入电路的电灯亮度将（   ）

A. 变亮            B. 变暗            C. 不变        D. 无法判断是否变化

【答案】B

7. 如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）

A. 实验时干电池的正极与另一个干电池的正极相连

B. 该实验能说明短路带来的危害

C. 用普通纸代替铝箔纸也能燃烧

D. 实验中铝箔不能导电

【答案】B

8. 如图所示，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。下列表述中错误的是（　　）

A. 甲、乙决不允许同时为电流表

B. 要L1、L2并联，则甲、乙电压表，丙为电流表

C. 要L1、L2并联，则乙为电压表，甲、丙为电流表

D. 要L1、L2串联，则甲、丙应为电压表，乙为电流表

【答案】B

9. 如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）

A. S和A接触，P向右移动灯泡变暗

B S和B接触，P向右移动灯泡亮度变亮

C. S和C接触，P向左移动灯泡变亮

D. S和C接触，P向右移动灯泡亮度变暗

【答案】A

10. 一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）

A. 变大、变大 B. 变大、变小 C. 变小、变小 D. 变小、变大

【答案】C

11. 一个电源的正负极模糊了，用如图所示的四种实验方法来判断，不正确的是（　　）

A. 甲：闭合开关后，若灯泡发光，则电池的左端是正极

B. 乙：闭合开关后，若二极管发光，则电池的右端是正极

C. 丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极

D. 丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极

【答案】A

12. 如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（  ）

A. 电流表A示数变小，电压表V1的示数变大

B. 电流表A的示数变小，电压表V2的示数变大

C. 电流表A的示数变大，电压表V1的示数变小

D. 电流表A的示数变大，电压表V2的示数变小

【答案】B

13. 如图所示的电路中，下列说法正确的是（　　）

A. 断开S1、S2，电流表无示数

B. 先闭合S1，再闭合S2，电压表V的示数不变

C. 先闭合S2、再闭合S1，电压表V的示数不变

D. 只闭合S1时，若灯L1的灯丝突然烧断，则电压表V的示数将变小

【答案】C

14. 家用电压力锅结合了高压锅和电饭锅的优点，省时省电而且安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。下列简化的压力锅电路图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。则下列电路图中符合上述工作要求的是（　　）

A.  B.  C.  D.

【答案】B

15 小明设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（　　）

A. 电压表V1的示数不变 B. 电流表A的示数变小

C. 电压表V1的示数变小 D. 电压表V2的示数变大

【答案】CD

二、填空题

16. 如图所示：电流表读数为______A，电压表读数为______V。

【答案】    ①. 0.48    ②. 8.5

17. 图中高压输电线上的装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的______，从而减小了输电导线的______，这样就能大大减少输电线上电能的损失．

【答案】    ①. 横截面积    ②. 电阻

18. 如图所示，电源电压保持不变，要使R2、R3并联，应闭合开关___________；要使R1、R2串联，开关S1、S2应___________（选填“断开”或“闭合”）。

【答案】    ①. S1、S2    ②. 断开

19. 如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）；将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”）。

【答案】    ①. 导体    ②. 亮

20. 如图甲所示的电路中，滑动变阻器连入电路的电阻丝是_____段；如图乙所示的电路中，滑动变阻器连入电路的电阻丝是_____段。（均选填“aP”“Pb”或“ab”）。

【答案】    ①. aP    ②. ab

三、作图题

21. 如图所示，电路中有L1、L2两盏灯，请在图中内分别填入A或V的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零．

【答案】

22. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合电键S，滑动变阻器的滑片P向A端移动过程中，小灯变暗，电压表的示数变小。

【答案】

四、实验题

23. 在如图所示的电路中，电源电压保持不变．

(1)若电路中各元件均完好，当开关S由断开到闭合时，电压表的示数将________，电 流表A1的示数将________.(均选填“变大”“变小”或“不变”)

(2)若电路中存在故障且故障只发生在电阻R1、R2处，当开关S由断开到闭合时，发现只 有一个电表示数发生变化，则故障是_____________.

【答案】    ① 变大    ②. 不变    ③. R2断路或R1、R2同时断路

24. 小丽和小聪同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。

（1）连接电路前，小聪发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 _______。

（2）小聪根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是L1_______路或L2_______路。

（3）排除故障后，小聪完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论：①串联电路两端的电压_______各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。

（4）实验结束后小聪和小丽同学互相交流，小丽指出结论②是错误的，造成结论错误的原因是_______。另外，小聪的实验在设计方案上还存在另一个不足之处是_______。

（5）小聪和小丽同学还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法_______（选填“能”或“不能”）测出L2两端的电压，理由是_______。

【答案】    ①. 对电压表进行调零    ②. 短路    ③. 断路    ④. 等于    ⑤. 使用的灯泡规格相同    ⑥. 实验次数太少，得出的结论不具有普遍性（或具有偶然性）    ⑦. 不能    ⑧. 电压表正负接线柱接反

25. 如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。

（1）实验中，通过观察______可以更准确的判断接入电路中导体的电阻大小。用到的物理方法是______；

（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的______有关；

（3）实验中只用一根合金丝就可以探究电阻的大小与______的关系。

【答案】    ①. 电流表的示数    ②. 转换法    ③. 横截面积    ④. 长度

五、计算题

26. 在如图所示电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V。求：

(1)灯L1、L2中的电流I1和I2；

(2)电源电压U。

【答案】解：(1)由电路图可知，灯泡L1与L2并联，电流表A1测流过灯L1的电流，电流表测A2干路电流，电压表测灯L1与L2两端的电压，即电源电压。电流表A1的示数，就是流过灯L1的电流，由题意可知I1=0.38A。由并联电路的特点知，流过灯L2的电流

I2=IA2-I1=07A-0.38A=0.32A

(2)电压表的示数就是灯L1两端的电压，也是电源电压，由题意知电源电压U=4.5V。

答：(1)灯L1、L2中的电流分别为0.38A和0.32A；

(2)电源电压是4.5V。

27.如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？

【答案】解：据图可知，此题中两个灯泡串联，A1A2测量的是电路的电流，电压表V1的示数是L1的电压，V2的示数为L2的电压，V3的示数为为电源电压；

由于串联，所以电流处处相等，故该电路中的两个电流表的示数相同，故知道电流表A1的示数为0.4A，所以A2的示数也是0.4A；

此题中电压表V1的示数是L1的电压，即为2.4V，则V2的示数为L2的电压，V3的示数为为电源电压，即为6V，

由于串联电路中，总电压等于各部分电压之和，故V2的示数为：U2＝U﹣U1＝6V﹣2.4V＝3.6V；

答：则V2的示数为3.6V；A2的示数为0.4A；
