初中人教版第十六章 电压 电阻综合与测试巩固练习

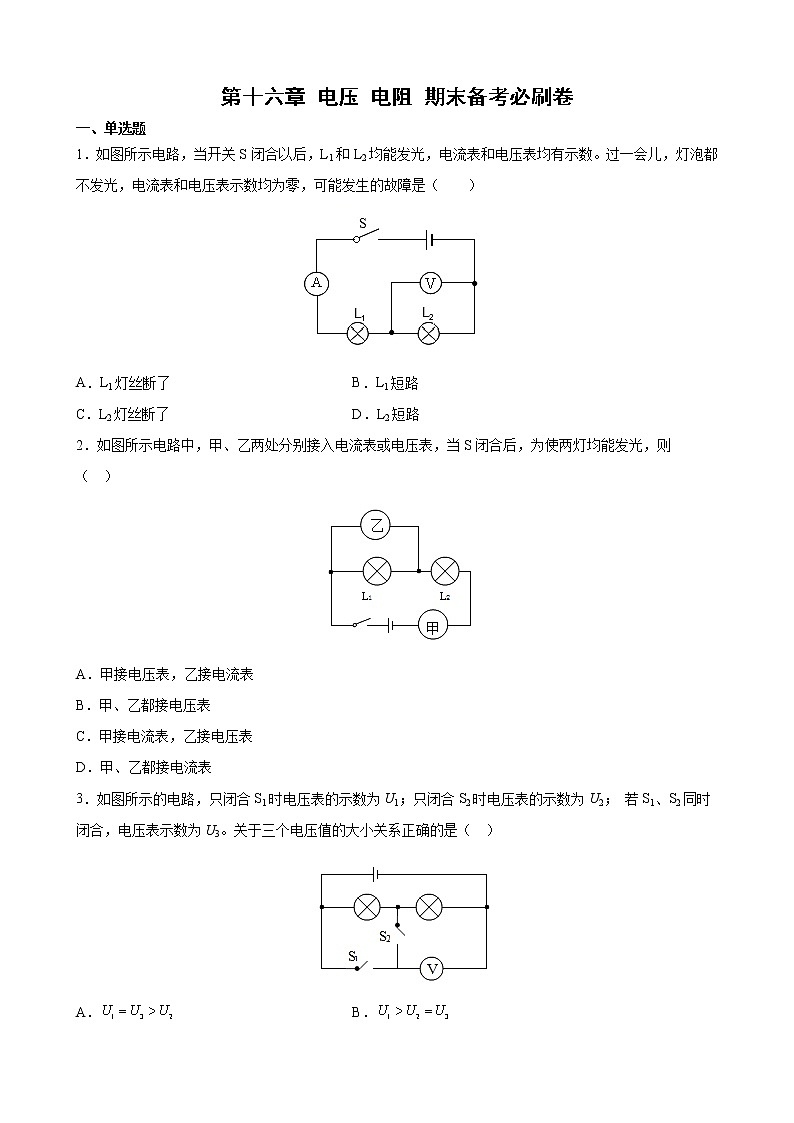

第十六章 电压 电阻 期末备考必刷卷

一、单选题

1．如图所示电路，当开关S闭合以后，L1和L2均能发光，电流表和电压表均有示数。过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生的故障是（　　）

A．L1灯丝断了 B．L1短路

C．L2灯丝断了 D．L2短路

2．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则 （  ）

A．甲接电压表，乙接电流表

B．甲、乙都接电压表

C．甲接电流表，乙接电压表

D．甲、乙都接电流表

3．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2； 若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小关系正确的是（  ）

A． B．

C． D．

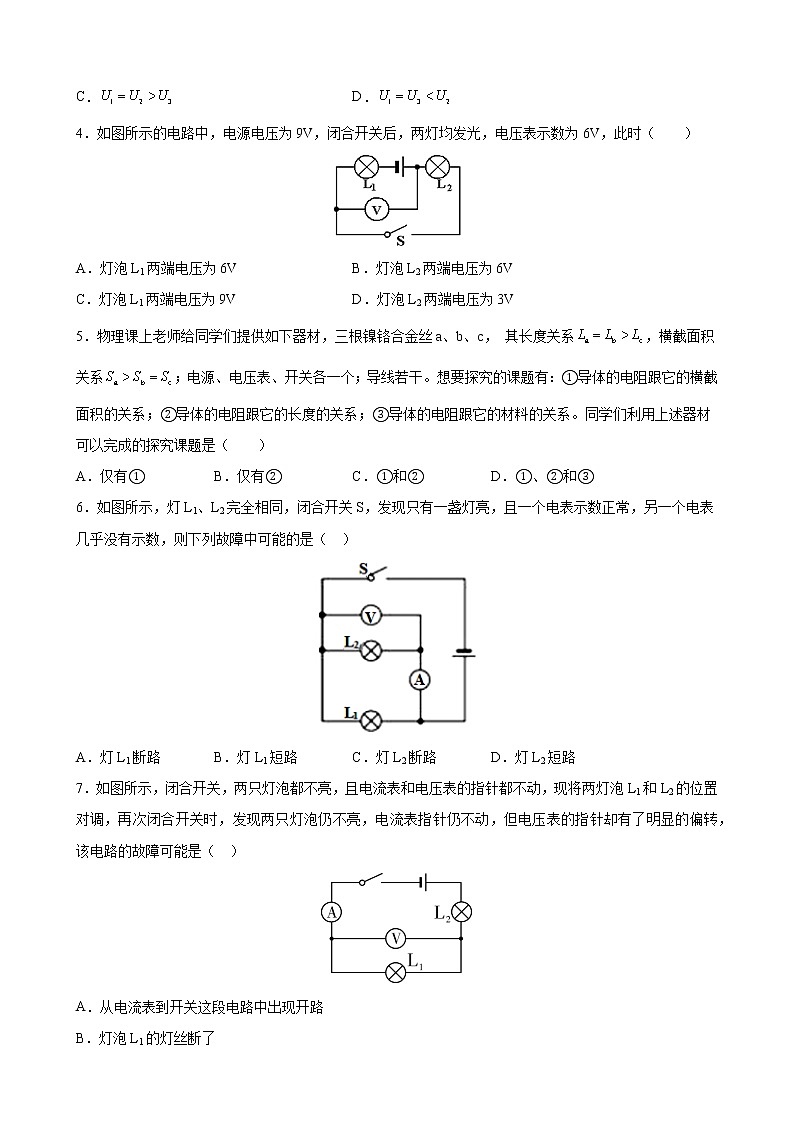

4．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）

A．灯泡L1两端电压为6V B．灯泡L2两端电压为6V

C．灯泡L1两端电压为9V D．灯泡L2两端电压为3V

5．物理课上老师给同学们提供如下器材，三根镍铬合金丝a、b、c， 其长度关系，横截面积关系；电源、电压表、开关各一个；导线若干。想要探究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。同学们利用上述器材可以完成的探究课题是（　　）

A．仅有① B．仅有② C．①和② D．①、②和③

6．如图所示，灯L1、L2完全相同，闭合开关S，发现只有一盏灯亮，且一个电表示数正常，另一个电表几乎没有示数，则下列故障中可能的是（  ）

A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路

7．如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（  ）

A．从电流表到开关这段电路中出现开路

B．灯泡L1的灯丝断了

C．灯泡L2的灯丝断了

D．电流表和两个灯泡都坏了

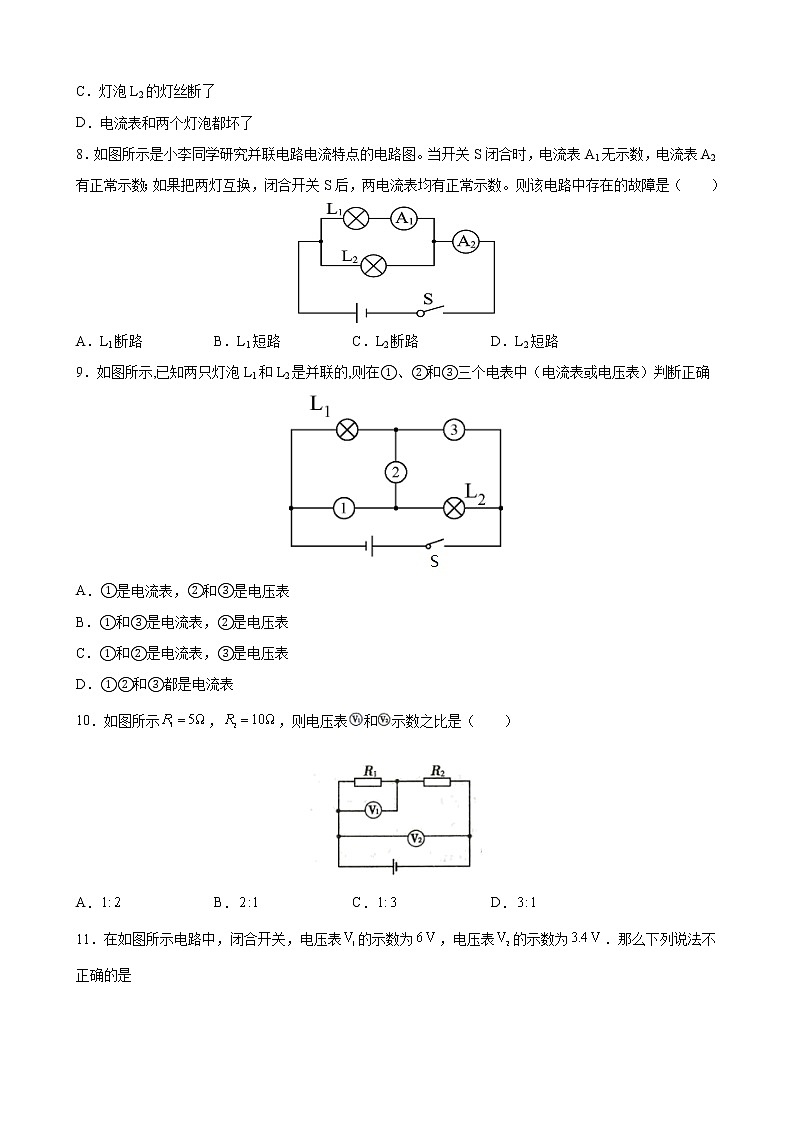

8．如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路

9．如图所示,已知两只灯泡L1和L2是并联的,则在①、②和③三个电表中（电流表或电压表）判断正确

A．①是电流表，②和③是电压表

B．①和③是电流表，②是电压表

C．①和②是电流表，③是电压表

D．①②和③都是电流表

10．如图所示，，则电压表和示数之比是（    ）

A． B． C． D．

11．在如图所示电路中，闭合开关，电压表的示数为，电压表的示数为．那么下列说法不正确的是

A．可知电源电压为

B．可知两端电压为

C．将电压表换成电流表，则亮，不亮

D．将电压表换成电流表，则与并联，电流表测干路上的电流

12．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则（ ）

A．电阻两端的电压为

B．电阻两端的电压为

C．电源电压为6V

D．电阻、两端总电压为7.2V

二、填空题

13．如图是“库尔斯克”号潜水艇“黑匣子”中的一部分电路，其中三个电压表示数U1、U2、U3的关系是___________；三个电流表示数I1、I2、I3的关系是___________。

14．如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻 R1、R2并联，甲表是_______，乙表是___________。

15．如图所示，开关闭合时，V表的读数是3V,V1表的读数是2V，则L1两端的电压是________V，L2两端的电压是___________V、

16．如图所示圆圈中的a、b为连接正确的电表，闭合开关后，两灯都发光，a应是__________表，b应是__________表．

17．在如图所示电路中，电压表示数为，、两电流表示数分别为、

则：①电源由______节新干电池组成；②通过、的电流分别为______和______；③、两端的电压分别是______和______．

三、作图题

18．根据下面的实物图在右边的方框内画出对应的电路图。

19．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

20．如图甲是电位器示意图，旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小。请将该电位器连入乙图，要求逆时针旋转旋片时，灯泡变暗。

四、实验题

21．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。

(1)实验中通过观察______来比较电阻的大小，此过程用到的研究方法是______；

(2)分别将C、D两根合金丝接入电路，可初步探究出的结论是______；

(3)分别将______（填编号）两根合金丝接入电路，可初步探究出的结论：导体的材料、长度相同时，横截面积越小，电阻越大。

22．小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。

(1)请用笔画线代替导线，连接实验电路。要求∶L1 和L2 串联，电压表测量两灯串联后的总电压 _____ ；

(2)在连接电路之前发现电压表指针没有指向零此时应该 _____ ，小刚用电压表测量L1 两端的电压时，直接选用0～3V 的量程，小丽说这样不行，规范的操作方法应 ____________ ；

(3)他们在测量L2 两端的电压时，两灯突然熄灭，电压表示数变接近电源电压，则电路中的故障是 ___________ ；

(4)他们排除故障后继续实验，得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当 _____________________ 。由此得到的实验结论是： ________________________ 。

五、计算题

23．如图所示，电源电压不变，当开关S断开时，V1的示数为5 V，V2的示数为7 V，当开关S闭合时，V1的示数为9 V，V2的示数为5.4 V，求：

(1)当开关S断开时，每盏灯的电压及电源电压各是多少？

(2)当开关S闭合时，每盏灯的电压又是多少？

24．如图所示的电路中，当开关S1闭合、开关S2断开时，电压表的读数为2V；当开关S1、S2均闭合时，电压表的读数为6V

求：（1）灯L1两端的电压？

（2）电源电压？

25．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：

（1）L1两端的电压U1是多大？

（2）L2两端的电压U2是多大？

（3）L1、L2串联的总电压U是多大？

（4）电源电压是多大？

参考答案

1．A

【解析】灯泡都不发光，电流表无示数，说明电路出现了断路故障。若L2断路，电压表直接测量电源电压，有示数；若L1断路，电路中无电流，电压表、电流表均无示数，符合题意。

故选A。

2．C

【解析】A．甲接入电压表，乙接入电流表时，电路断路，两灯泡都不能发光，故A不符合题意；

B．甲、乙均接入电压表时，电路断路，两灯泡都不能发光，故B不符合题意；

C．甲接入电流表，乙接入电压表时，两灯泡串联，甲电流表测电路中的电流，乙测L1的电压，两灯泡均能发光，故C符合题意；

D．甲、乙均接入电流表时，会造成L1短路，L1不发光，故D不符合题意。

故选C。

3．A

【解析】当只闭合S1时，两灯串联，电压表测的电源电压，即

当只闭合S2时，两灯串联，电压表测的是右端灯两端的电压，即

当S1、S2同时闭合时，左端的灯被短路，电压表测是电源电压，即

故

故选A。

4．B

【分析】

本题只要考查电压表的测量对象及串联电路电压规律，分析清楚电路结构、应用串联电路特点即可正确解题。

【解析】由电路图可知，两灯泡串联，电压表测灯L2两端电压，电压表示数为6V，则灯泡L2两端电压U2＝6V，由串联电路的电压特点可得，灯泡L1两端电压

AC．灯泡L1两端电压为3V，故AC项不符合题意；

BD．灯泡L2两端电压为6V，故B项符合题意，D项不符合题意。

故选B。

5．C

【解析】①在研究导体的电阻跟横截面积的关系时，要有长度、材料相同，横截面积不同的导体，而a、b两根镍铬合金线的长度相同、横截面积不同，符合实验要求，能完成探究；

②在研究导体的电阻跟长度的关系时，要有横截面积、材料相同，长度不同的导体，而b、c两根镍铬合金线，横截面积、材料相同，长度不同，符合实验要求，能完成探究；

③由于题目中用的是同一种材料，所以不可能完成探究导体的电阻跟导体的材料的关系实验；

所以C符合题意。

故选C。

6．C

【解析】A．假设灯L1断路，那么灯L1不会亮，电流流过电流表，流过灯泡L2，再流过开关，最后回负极，灯L2能亮，两电表都有示数，这与题意不符合，A项不合题意；

B．假设灯L1短路，那么两灯都不会有电流流过，两灯都不亮，这与题意不符合，B项不合题意；

C．假设灯L2断路，那么灯L2不会亮，灯L1会亮，电压表测的是灯L1两端的电压，有示数，有微弱电流流过电流表，电流表几乎没有示数，这与题意相符合，选项C符合题意；

D．假设灯L2短路，那么两灯都不会有电流流过，两灯都不亮，这与题意不符合，D项不合题意；

故选C。

7．C

【解析】图中，灯泡L1和L2串联，电流表测电路中的电流，电压表测L1两端的电压。闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，说明电路存在断路。现将两灯泡L1和L2的位置对调，只有电压表的指针有明显的偏转，说明此时电压表被串联在电路中，则故障是与之并联的部分断路，因此灯泡L1是正常的，L2的灯丝断了，故选C。

8．A

【解析】A．如果L1灯断路，则A1没有示数，两灯互换后，两电流表有示数，而且测量的是流过L2的电流，正好符合题设，A项符合题意；

B．如果L1灯短路，则会造成电源短路；则电流表A2不会有正常示数；B项不符合题意；

C．若L2断路，两电流表应该均有示数，而且测量的是流过L1的电流；C项不符合题意；

D．若L2短路，则会造成电源短路；则电流表A2不会有正常示数；D项不符合题意；

9．B

【解析】要使灯泡L1和L2并联联，则电流从电源正极依次经过开关、然后分流，一条支路经灯泡L2、①、；另一条经③、灯泡L1以后汇合回到电源负极，根据电压表和电流表的使用可知①和③是电流表，②是电压表．故B符合题意．

10．C

【解析】如图电路，两电阻串联，通过的电流相等，根据得：

，

V1测量R1两端电压，V2测量总电压，示数比为：

．

故C符合题意．

11．D

【解析】AB．由电路图知道，闭合开关时，、串联，测电源的电压，测两端的电压 ，根据题意知道，电源电压是，两端的电压，由串联电路的电压特点知道，两端电压是：

，

故A、B正确，不符合题意；

C．将电压表换成电流表时，电路为的简单电路，电流表测通过的电流，被短路，所以亮，不亮，故C正确，不符合题意；

D．将电压表换成电流表，将发生电源短路，这是不允许的，而不是与并联，故D错误，符合题意．

12．C

【解析】由电路图可知，两电阻串联，测的是电源电压，测的是R2两端的电压．由串联电路的电压特点知，电源电压等于两电阻两端电压之和，所以的示数应大于的示数，而两电压表指针偏转相同，则可知选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V；所以，电阻R1两端的电压为：

．

C符合题意．

13．U3=U1+U2    I1=I2=I3

【解析】[1][2]在电路中，电压表相当于断路，电流表相当于短路，则将电路简化可知，两电阻及三个电流表串联，故电流表的示数相等，即

I1=I2=I3

电压表V3测总电压，V1，V2分别测两电阻上的电压，故

U3=U1+U2

14．电压表    电流表

【解析】[1][2] 电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；由电路图可知，当开关S闭合后，若乙是电流表、甲是电压表，两电阻首首相连、尾尾相连，两电阻R1、R2并联。

15．2    1

【解析】[1] 闭合开关S后，两灯泡串联，电压表V测两灯泡串联后两端的总电压，电压表V1测L1两端的电压；则L1两端的电压是2V；

[2] 因串联电路中的总电压等于各分电压之和，所以电灯L2两端的电压：

U2=U-U1=3V-2V=1V

16．电压    电流

【解析】[1][2]由于a、b为连接正确的电表，a电表是并联在灯泡两端，b电表是和串联，并且闭合开关后，两灯都发光，那么a应是电压表，不能是电流表，否则不能发光；b应是电流表，不能是电压表，否则两灯都不能发光．

17．3    0.9    0.3    4.5    4.5

【解析】①[1]由图可知，、并联，电压表测电源电压．每节干电池电压为1.5V，所以电源的干电池数为：

．

②[2][3]、并联，测得是通过两灯的总电流，测得是通过灯L1的电流，即通过的电流为0.9A，所以通过的电流为：

1.2A-0.9A=0.3A．

③[4][5]因并联电路各支路电压相等，并等于电源电压，故、两端的电压都是4.5V．

18．

【解析】由实物图可知，电流表与灯泡串联后与滑动变阻器的左段电阻丝并联，电压表测量灯泡电压，电路图如图所示。

19．

【解析】由题意知，灯L1、L2串联，所以将灯L1、L2首尾连接，电压表测灯L1两端的电压,所以电压表与L1并联，电路连接如图所示：

。

20．

【解析】逆时针旋转旋片时，电阻变大，电流变小，灯泡变暗，将甲中的AB接线柱与乙图中的两条导线相连，如下图所示：

21．电流表示数的大小    转换法    导体的材料、横截面积相同时，长度越长，电阻越大    B、C

【解析】(1)[1][2]在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大，这种方法是转换法。

(2)[3]由表中数据可知，将C、D两根合金丝接入电路，C、D合金线的材料、横截面积相同，而长度不同，并且D合金丝的长度大于C的长度，发现接入D合金丝时，电流表的示数比接入C合金丝时更小，说明D合金丝的电阻比C合金丝的电阻大，由此初步得出结论：导体的材料、横截面积相同时，长度越长，电阻越大。

(3)[4]由表中数据可知，将B、C两根合金丝接入电路，B、C合金线的材料、长度相同，而横截面积不同，并且C合金丝的横截面积小于B的横截面积，发现接入C合金丝时，电流表的示数比接入B合金丝时更小，说明C合金丝的电阻比B合金丝的电阻大，由此初步得出结论：导体的材料、长度相同时，横截面积越小，电阻越大。

22．    调节调零螺母使指针指在零刻度线    先选用0～15V的量程试测，如果示数小于3V，则改用0～3V量程测量    断路    换用不同规格的灯泡多次实验    在串联电路中，各用电器两端的电压之和等于电源电压，即

【解析】(1)[1]两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，因电源由三节干电池组成，故电压表的量程应选择0～15V的量程，如下图所示。

(2)[2]在连接电路之前发现电压表指针没有指向零此时应该调节调零螺母使指针指在零刻度线。

[3]电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，则改用0～3V量程测量。

(3)[4]在测量L2 两端的电压时，两灯突然熄灭，因两灯串联，故电路形成了断路，又因电压表示数变接近电源电压，说明电压表串联接入了电路，则电路中的故障是灯泡L2断路。

(4)[5]为了得到普遍规律，应换用不同规格的灯泡多次实验。

[6]由表格数据分析知，在串联电路中，各用电器两端的电压之和等于电源电压，即

23．(1) 3V  2V  4 V  9V   (2)5.4  3.6  零

【解析】

解答：(1)当开关S闭合时，L3被短路，电压表V1测电源的电压，所以电源的电压U=9V；

当S断开时,三盏灯串联,V1测量L1、L2两端的总电压,所以L3两端的电压U3=9V−5V=4V；

V2测量L1、L3两端的总电压,所以L2两端的电压U2=9V−7V=2V；

则L1两端的电压U1=U−U2−U3=9V−2V−4V=3V；

(2)当开关S闭合时，L3被短路，L3两端的电压U′3=0V；

L1与L2串联,V2测量L1两端的电压，所以L1两端的电压为5.4V；

因为串联电路中总电压等于各分电压之和，

所以L2两端的电压为：U′2=U−U′1=9V−5.4V=3.6V.

故答：(1)开关S断开时，L1两端的电压为3V，L2两端的电压为2V，L3两端的电压为4V，电源的电压为9V；

(2)开关S闭合时，L1两端的电压为5.4V，L2两端的电压为3.6V，L3的电压为0V.

24．4V  6V

【解析】试题分析：（1）当开关S1闭合、S2断开时，两灯泡串联，电压表测量灯泡L2两端的电压，U2=2V，所以U2=U-U1=6V-2V=4V．

（2）当两个开关都闭合时，灯泡L1被短路，此时电路中只有L2，L2两端的电压就等于电源电压，所以电源电压等于6V；答：（1）当开关S1闭合、S2断开时，L1的电压为4V；（2）电源的电压为6V；．

考点：串联电路的电压规律．

25．（1）1.7V．（2）．（3） 3V．（4）3V．

【解析】（1）由串联电路电压规律可知，总电压比任何一个用电器两端的电压都大．

由图可知，左边电压表指针的偏转角度比右边电压表指针的偏转较多小，而左边的电压表示数显示的是总电压，右边的电压表示数显示的是 L1两端的电压，所以出现这种情况的原因一定是两表所选的量程不同．

左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V；右边的电压表所选的是0～3V，分度值是0.1V，所以示数是1.7V，则L1两端的电压是1.7V．

根据U=U1+U2得：U2=U-U1=3V-1.7V=1.3V．

答：（1） L1两端的电压U1是1.7V．

（2） L2两端的电压U2是1.3V．

（3） L1、L2串联的总电压U是3V．

（4）电源电压是3V．
