1.下列现象中，属于电磁感应现象的是( )
A. 变化的磁场使闭合电路产生感应电流 B. 磁场对电流产生力的作用
C. 插入通电螺线管中的软铁棒被磁化 D. 电流周围产生磁场
2.如图所示的四个装置，关于它们的说法中错误的是( )
A. 图甲可用来演示电磁感应现象 B. 图乙可用来演示电流的磁效应
C. 图丙中螺线管的右端是N极 D. 图丁中的电磁继电器的工作原理是电磁感应
3.如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是( )
A. 导线ab竖直向上运动时，电流表指针会偏转
B. 导线ab竖直向下运动时，电流表指针会偏转
C. 导线ab从图中所示位置斜向上运动时，电流表指针不会偏转
D. 导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反

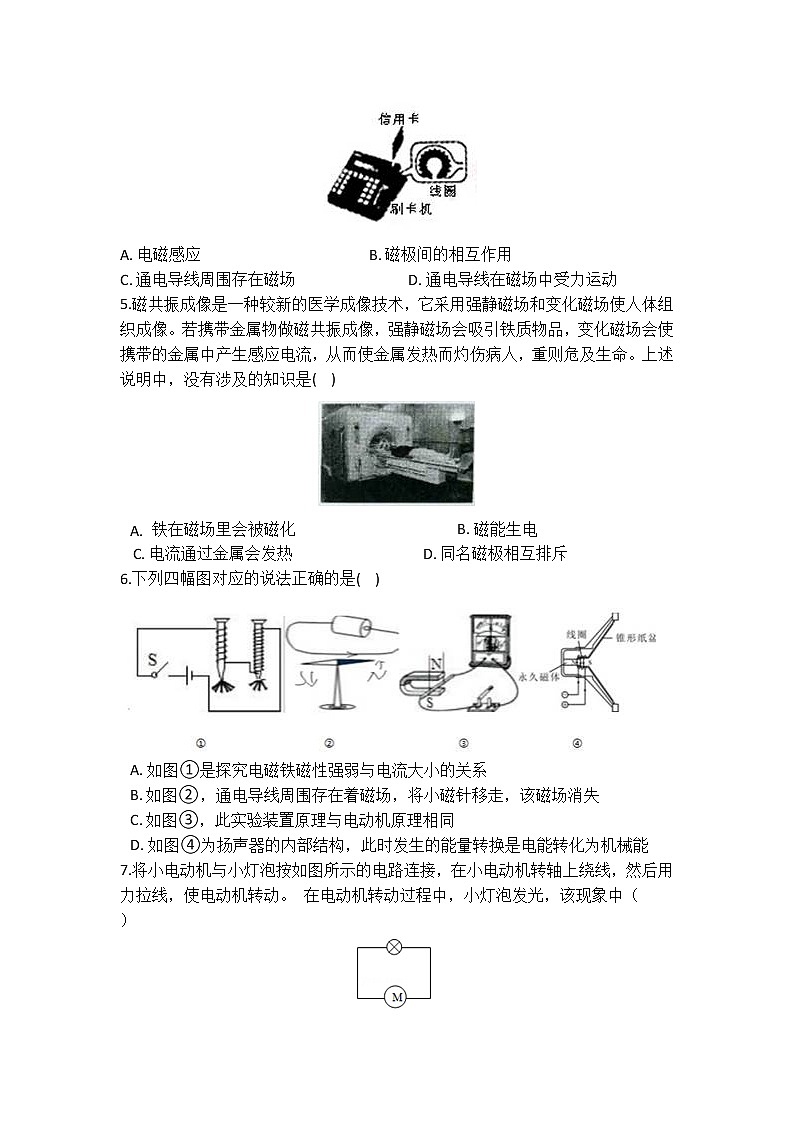

4.信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流。如图所示，此过程主要涉及的知识是（ ）
A. 电磁感应 B. 磁极间的相互作用
C. 通电导线周围存在磁场 D. 通电导线在磁场中受力运动
5.磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是( )
铁在磁场里会被磁化 B. 磁能生电
C. 电流通过金属会发热 D. 同名磁极相互排斥
6.下列四幅图对应的说法正确的是( )
A. 如图①是探究电磁铁磁性强弱与电流大小的关系
B. 如图②，通电导线周围存在着磁场，将小磁针移走，该磁场消失
C. 如图③，此实验装置原理与电动机原理相同
D. 如图④为扬声器的内部结构，此时发生的能量转换是电能转化为机械能

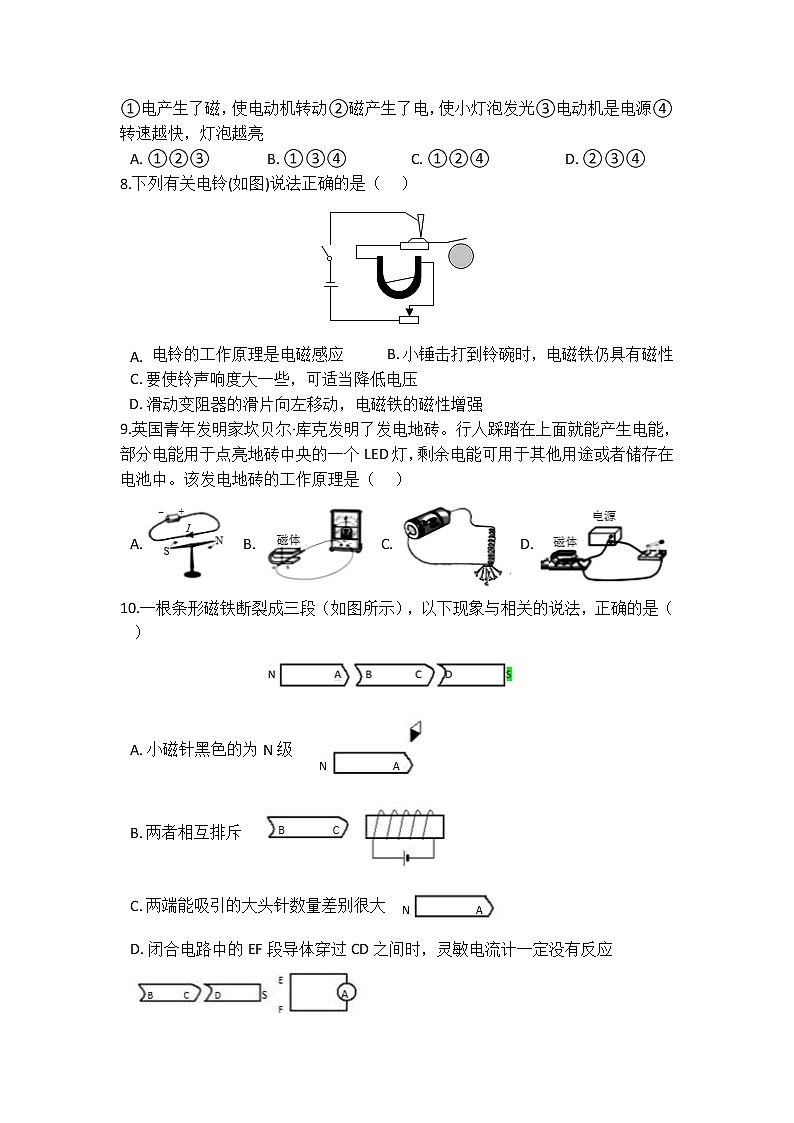

7.将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。 在电动机转动过程中，小灯泡发光，该现象中（ ）
①电产生了磁，使电动机转动②磁产生了电，使小灯泡发光③电动机是电源④转速越快，灯泡越亮
A. ①②③ B. ①③④ C. ①②④ D. ②③④
8.下列有关电铃(如图)说法正确的是（ ）
电铃的工作原理是电磁感应 B. 小锤击打到铃碗时，电磁铁仍具有磁性
C. 要使铃声响度大一些，可适当降低电压
D. 滑动变阻器的滑片向左移动，电磁铁的磁性增强
9.英国青年发明家坎贝尔·库克发明了发电地砖。行人踩踏在上面就能产生电能，部分电能用于点亮地砖中央的一个LED灯，剩余电能可用于其他用途或者储存在电池中。该发电地砖的工作原理是（ ）
A. B. C. D.
10.一根条形磁铁断裂成三段（如图所示），以下现象与相关的说法，正确的是（ ）
A. 小磁针黑色的为N级
B. 两者相互排斥
C. 两端能吸引的大头针数量差别很大
D. 闭合电路中的EF段导体穿过CD之间时，灵敏电流计一定没有反应
11.有一款电动自行车，在骑行过程中能测出行驶的速度和里程，如图所示是该种自行车前轮的结构图。骑行时，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转，产生一种电信号，信号传入速度计能测出自行车行驶的速度和里程，如图装置中与其利用原理相同的是( )
A. B.
C. D.
12.图甲是发电机原理的示意图，图乙中的“O'”表示导线ab，当它在磁场中分别转动到1~4位置时，运动方向已用箭头标出，下列说法正确的是( )
在位置1时，线圈处于平衡位置，电路中不会产生感应电流
B. 图甲的电路中没有电源
C. 在位置3时，电路中不会产生感应电流
D. 发电机产生的电流方向不变
13.如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（ ）
A. B. C. D.
14.同学们做实验的装置如图，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来。则下列说法正确的是( )
金属棒cd运动是由于电磁感应原理
B. 金属棒ab运动的原理可用于发电机
C. 此过程说明永动机是可以实现的
D. 实验装置中的甲装置把电能转化为机械能
15.如图是分析发电机工作原理的剖面图，小圆圈“○”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分，当它在如图所示磁场中1、2、3、4位置按箭头方向运动时，会产生感应电流的是( )
A. 1和2 B. 1、2和3 C. 1、3和4 D. 2、3和4
16.如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（ ）
A. 扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B. 动圈式话筒是把电能转化成机械能的一种装置
C. 电风扇的工作原理与动圈式话筒的工作原理相同
D. 扬声器的工作原理是法拉第发现的电磁感应现象
17.如图是小明制作的“神奇转框”，金属框的上部中央与电池正极相连，下部紧贴在磁性金属柱形物两侧。金属柱形物与电池负极相连，金属框就可以绕电池自由转动。 “神奇转框”与四个选项中对应装置的工作原理相同的是（ ）
A. B. C. D.
18.小乐以塑料管为连接轴将两个玩具电机的转轴连接起来，并安装如图所示的电路。开关S闭合后，灯泡发光，则下列说法错误的是（ ）
A. 甲、乙电机都转动 B. 甲电机相当于发电机
C. 乙电机相当于电动机 D. 将电源正、负极对调，灯泡亮度发生改变
19.如图所示,一个闭合线圈摆动,经过一个有限范围的均匀磁场（“×”表示磁场方向垂直纸面向里面），则此线圈的摆动将( )
A. 越来越剧烈 B. 越来越衰弱 C. 仍以原来情况摆动 D. 没有规律
20.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（ ）
A. 小磁针静止时，S极水平指向左
B. 电磁铁的A端为N极
C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强
D. 利用这一现象所揭示的原理可制成的设备是发电机
二、填空题
21.如图所示，A、B两组线圈绕于一铁棒的两端，A组线圈与开关、电源相连，B组线圈接一灵敏电流表。当开关S闭合的瞬间，灵敏电流表指针发生偏转，与此现象原理相同的是________（选填“电动机”或“发电机"）。开关S闭合后，A组线圈附近的小磁针N极指向如图所示，则电源的正极是________端。（选填“a”或“b”）
22.用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场(如图所示)。
闭合开关，由于磁场对放入其中的通电导体会产生________的作用，线圈会转动，线圈在磁场中________(选填“能”或“不能”)持续转动。如果将电源和开关换成小量程电流表，用手缓慢转动线圈，发现电流表的指针左右摆动，________(选填“电动机”或“发电机”)就是根据这个原理工作的。
23.在探究“产生感应电流的条件”实验中。
（1）观察________判断电路中是否有感应电流。
（2）闭合开关，若导体AB不动，左右移动磁体，电路中________(选填“有”或“无”)感应电流。
（3）如果将小量程电流表换成________，可以探究磁场对通电导体的作用。
24.如图，当条形磁铁从相同高度自由下落分别穿过闭合的塑料环和铜环，发现穿过铜环后的磁铁机械能较小。原因是磁铁在穿过铜环时发生了________现象，有部分的机械能转化为________能。
25.2018年4月1日，“光谷量子号”有轨电车开始载客试运营，开通了交路1和交路2两条线路。“光谷量子号”采用了能量回收系统，例如电车下坡时，为了保持匀速运动，会带动发电机发电进行“刹车”，即将________能转化为________能供电车使用，更加节能环保。
26.如图甲所示，a表示垂直于纸面的一根导体(相当于图乙中的导体AB)。它在磁场中按箭头方向运动时，在________和________两种情况下会产生感应电流。
27.如图所示是1831年10月17日世界上最先产生感应电流的实验，实验现象为当条形磁铁插入线圈中时，与线圈连接的电流计的指针发生了偏转。做该实验的著名科学家是________，该实验揭示：在一定条件下，________能可以转化为电能。
28.磁带录音机既可以录音，也可用以放音，其主要部件为运行的磁带和绕有线圈的磁头(如图所示)。录音时，磁带上的磁粉被由声音信号转化而来的电流产生的磁场所磁化，这样便将声音信号转化为磁信号记录在磁带上；放音时，再把磁带上的磁信号通过磁头转化为电信号使扬声器发声。对于录音机录音、放音过程的基本原理，录音的基本原理是________，放音的基本原理是________。
29.如图是一款能发电的魔方充电器，转动魔方时，他根据________原理发电，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的________（选填“电源”或“用电器”）。
30.如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如表所示。
​​
（1）实验时通过观察________来判断电路中是否产生感应电流。
（2）由实验可知，闭合电路中的部分导体在磁场中做________运动时，电路中产生感应电流。
（3）比较第4次和第________次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知，________。
答案部分
一、单选题
1. A 2. D 3. D 4. A 5. D
6. D 7. D 8. D 9. B 10. A
11. B 12. A 13. D 14. B 15. D
16. A 17. A 18. D 19. B 20. B
二、填空题
21. 发电机；b
22. 力；不能；发电机
23. （1）灵敏电流计的指针是否偏转
（2）有
（3）电源
24. 电磁感应；电
25. 机械；电
26. B；C
27. 法拉第；机械
28. 电流的磁效应；电磁感应
29. 电磁感应；电源
30. （1）灵敏电流计指针是否偏转
（2）切割磁感线
（3）8
（4）磁场方向相同时，感应电流的方向与导线运动的方向有关
解析部分
一、单选题
1. A
【解析】闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，故A符合题意，而A、B、D不合题意。
2. D
【解析】A.甲图中，闭合开关，导体ab在磁场中做切割磁感线运动时，灵敏电流计的指针摆动，说明有感应电流产生，这就是电磁感应现象，故A正确不合题意；
B.乙图中，当导线中有电流经过时，小磁针的指向发生偏转，这说明电流通过导体产生了磁场，这就是电流的磁效应，故B正确不合题意；
C.丙图中，线圈上的电流放心从上到下。用右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，那么螺线管的右端为N极，故C正确不合题意；
D.图丁中，当电磁铁线圈中有电流经过时，电磁铁会产生磁场，将衔铁吸下来，此时动触点和静触点接触，工作电路接通，因此工作原理就是电流的磁效应，故D错误符合题意。
3. D
【解析】导线ab竖直向上或向下运动，即平行于磁感线运动，不能产生感应电流，电流表指针不会偏转，故A、B错误；
导线ab从图中所示位置斜向上运动，可以切割磁感线，所以在电路中会有感应电流，电流表指针会偏转，故C错误；
导线ab分别水平向右和水平向左运动时，磁场方向不变，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确。
4. A
【解析】用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈在磁场中做切割磁感线与电脑时，会产生电流，即发生了电磁感应现象，故A正确，而B、C、D错误。
5. D
【解析】A.根据“强静磁场会吸引铁质物品”可知，应用了铁磁性物质在磁场中会被磁化的原理，故A正确不合题意；
B.根据“变化磁场会使携带的金属中产生感应电流”可知，应用了磁能生电的原理，故B正确不合题意；
C.根据“从而使金属发热而灼伤病人”可知，应用了电流通过金属会发热的原理，故C正确不合题意；
D.根据题目的描述可知，没有涉及“同名磁极相互排斥”的原理，故D错误符合题意。
6. D
【解析】A.如图①可知，两个电磁铁串联，那么通过它们的电流相同，而它们的线圈匝数不同，因此探究的是电磁铁磁场强弱与线圈匝数的关系，故A错误；
B.如图②，通电导线周围存在着磁场，它是客观存在的，放入小磁针的目的是直观的感知磁场的存在，不会因为小磁针的消失而消失，故B错误；
C.如图③，闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，说明有电流产生，这是电磁感应现象，为发电机的工作原理，故C错误；
D.如图④为扬声器的内部结构，当从麦克风传送过来的强弱不同的电流经过线圈时，会受到大小不同的磁力而振动起来，从而发出声音，因此此时发生的能量转换是电能转化为机械能，故D正确。
7. D
【解析】电动机转动的原因是手的拉力，而不是电生磁，故①错误；
发电机的结构和电动机十分相似，如果让电动机转动起来，那么它就可以将机械能转化为电能，从而发出电流，使灯泡发光，故②正确；
此时的电动机相当于发电机，对外提供电能，就是电源，故③正确；
电动机的转速越高，线圈切割磁感线的速度越快，生成的电流越大，故④正确。
那么正确的是②③④。
8. D
【解析】A、电铃的工作原理是电磁铁的原理；故A错误；
B、小锤击打铃碗时，电路断开，没有电流通过，所以电磁铁没有磁性；故B错误；
C、要使铃声响度大一些，即增大小锤到铃碗的距离，因此要增大电磁铁的磁性，可适当增大电压；故C错误；
D、由图可知，该电路是串联电路，当滑动变阻器的滑片向左移动时，电阻减小，所以电磁铁的磁性增强；故D正确；
9. B
【解析】A.当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故A不合题意；
B.当金属棒在磁场中做切割磁感线运动时，电流表的指针摆动，说明有电流产生，这就是电磁感应现象，故B符合题意；
C.通过电流的线圈能够吸引大头针，这是电流的磁效应，故C不合题意；
D.闭合开关后，通过电流的金属棒在磁场中受力运动，这是电动机的工作原理，故D不合题意。
10. A
【解析】A.每个磁体都有两个磁极，条形磁体的左端为N，那么A端为S极；根据异名磁极相互吸引可知，小磁针的黑色的为N极，故A正确；
B.磁铁摔断后仍然能够吸合在一起，因此相邻的两端肯定为异极，那么B端为N极，C端为S极。螺线管线圈上电流向上；右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，因此左端为N极。根据异名磁极相互吸引可知，两者相互吸引，故B错误；
C.条形磁铁的两端磁性最强，中间磁性最弱，因此两端吸引的大头针的数量差别应该不大，故C错误；
D.当闭合电路的EF穿过CD之间时，满足电磁感应发生的条件，肯定会产生感应电流，那么灵敏电流计的指针一定摆动，故D错误。
11. B
【解析】A.当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故A不合题意；
B.当导体在磁场中做切割磁感线运动时，电路板的指针摆动，说明有感应电流产生，这就是电磁感应现象，故B符合题意；
C.闭合开关后，通过电流的金属棒在磁场中受力运动，这是电动机的工作原理，故C不合题意；
D.两个相同的磁极靠近时相互排斥，说明磁极之间的相互作用，故D不合题意。
12. A
【解析】A.在位置1时，线圈的转动方向与磁感线平行，没有切割磁感线，所以线圈处于平衡位置，电路中不会产生感应电流，故A正确；
B.图甲中，线圈在磁场中转动会产生感应电流，那么它就是电源，故B错误；
C.在位置3时，线圈切割磁感线，因此会产生感应电流，故C错误；
D.线圈转过180°后，它切割磁感线的运动方向正好和原来相反，所以发电机产生的电流方向在不断改变，故D错误。
13. D
【解析】N极在左，S极在右，因此磁场沿水平方向存在，A、B、C中的导线运动方向与磁场方向都有夹角，因此都做切割磁感线运动，都会产生感应电流；D中导线的运动方向与磁场方向平行，没有做切割磁感线运动，不会产生感应电流，故D符合题意，而A、B、C不合题意。
14. B
【解析】闭合开关后，导体ab在磁场中做切割磁感线运动，肯定会产生感应电流，即发生了电磁感应现象；而导体cd通过电流后，在磁场中受力而运动起来。
A.金属棒cd运动是通电导体在磁场中受力运动，故A错误；
B.金属棒ab运动的原理是电磁感应，可用于发电机，故B正确；
C.此过程要想发生，必须用外力推动导体ab运动，即必须有机械能的消耗，说明永动机是不可以实现的 ，故C错误；
D.实验装置中的甲装置把机械能转化为电能，故D错误。
15. D
【解析】根据图片可知，磁场沿水平方向分布，磁场中位置1的导线运动方向与磁感线的方向平行，即没有切割磁感线，肯定不会产生感应电流；而2、3、4三个位置的导线运动方向都与磁场方向相切，肯定会有感应电流产生，故D正确，而A、B、C错误。
16. A
【解析】A.扬声器的线圈振动是因为通电导线在磁场中受到力的作用，类似于电动机，故A正确；
B.动圈式话筒是将声音的振动转化为电流，相当于发电机，把机械能转化为电能，故B错误；
C.电风扇的主要结构是电动机，工作原理是通电导体在磁场中受力转动，而动圈式话筒的工作原理是电磁感应，故C错误；
D.扬声器相当于电动机，将从话筒传输过来强弱变化的电流转化为纸盆的振动，工作原理是通电导体在磁场中受力运动，故D错误。
17. A
【解析】 “神奇转框”是把电能转换成机械能的一种设备，是利用通电线圈在磁场转动的原理制成的电动机。
A是利用通电导体在磁场中会受到力的作用，与“神奇转框”的原理一致，A符合题意；
B涉及的原理是通电导体会产生磁场，B不符合题意；
C涉及电磁感应原理，C不符合题意；
D涉及的原理是通电导体会产生磁场，D不符合题意。
18. D
【解析】A.甲、乙电机都转动，故A正确，不合题意；
B.甲电机相当于发电机，故B正确，不合题意；
C.乙电机相当于电动机，故C正确，不合题意；
D.将电源正、负极对调，乙电动机的转动方向改变，那么甲发电机的转向也同时改变，发出的电流方向也改变；但是灯泡对电流的方向没有特殊要求，仍然发光，故D错误，符合题意。
19. B
【解析】假设线圈左侧为AB边（上面是A，下面是B），线圈左侧为CD边（上面是D，下面是C）。当线圈从右侧摆动刚进入磁场时，只有AB边切割磁感线，产生的感应电流，据右手定则判定方向由A到B，因为通电导线在磁场中受到安培力的作用，所以AB同时又受到与运动方向相反力的作用，摆动会变慢。当线圈完全进入磁场，AB和CD同时切割磁感线，产生感应电流互相抵消，此时线圈不受安培力作用，摆动不变。当线卷摆动离开磁场时，CD切割磁感应线产生由D到C的感应电流，同时CD受到和运动方向相反的安培力，摆动会变慢。
线圈再次进入磁场情况和上面分析相同，所以会使摆动逐渐会变慢，B说法正确。
20. B
【解析】电磁铁线圈上电流从下到上，右手握住螺线管，四指指向上面，大拇指指向左端，因此电磁铁的A端是N极，B端是S极；根据“异名磁极相互吸引”可知，小磁针的左端是N极，右端是S极，故A错误，B正确；
当滑动变阻器的滑动片P向左端移动， 电阻变大，电流变小，电磁铁的磁性减弱，故C错误；
发电机的工作原理是电磁感应，与本实验无关，故D错误。
二、填空题
21. 发电机；b
【解析】（1）当开关S闭合的瞬间，灵敏电流表指针发生偏转，与此现象原理相同的是发电机；
（2）根据“异名磁极相互吸引”可知，A的左端为N极。右手握住螺线管，大拇指指向左端，此时弯曲的四指指尖向上，即线圈上电流向上，电流从b端流入，即电源的正极是b端。
22. 力；不能；发电机
【解析】（1）闭合开关，由于磁场对放入其中的通电导体会产生力的作用，线圈会转动；（2）线圈在磁场中不能持续转动。
（3）如果将电源和开关换成小量程电流表，用手缓慢转动线圈，发现电流表的指针左右摆动，发电机就是根据这个原理工作的。
23. （1）灵敏电流计的指针是否偏转
（2）有
（3）电源
【解析】（1）观察灵敏电流计的指针是否偏转判断电路中是否有感应电流。
（2）根据图片可知，磁感线方向从下到上沿竖直方向。如果导体AB不动，左右移动磁体，相当于磁体不动，而左右移动导体AB。因为AB的运动方向与磁感线方向相切，所以电路中会产生感应电流。
（3）如果将小量程电流表换成电源，可以探究磁场对通电导体的作用。
24. 电磁感应；电
【解析】因为铜环是导体，所以条形磁铁自由下落穿过闭合的铜环时，能够产生感应电流，机械能转化为电能，磁铁的机械能减小；而塑料环是绝缘体，所以条形磁铁自由下落穿过闭合的塑料环时，不会产生感应电流。不计空气的阻力，磁铁的机械能守恒，其机械能不减小。
25. 机械；电
【解析】电车下坡时，为了保持匀速运动，会带动发电机发电进行“刹车”，即将机械能转化为电能供电车使用，更加节能环保。
26. B；C
【解析】根据图片可知，上面为N极，下面为S极，那么磁感线的方向从上到下沿竖直方向。A和D中，导线AB都沿竖直方向运动，因此金属棒没有切割磁感线，不会产生感应电流；B和C中，导线AB的运动方向都与磁感线相切，会产生感应电流。
27. 法拉第；机械
【解析】如图所示是1831年10月17日世界上最先产生感应电流的实验，实验现象为当条形磁铁插入线圈中时，与线圈连接的电流计的指针发生了偏转。做该实验的著名科学家是法拉第，该实验揭示：在一定条件下，机械能可以转化为电能。
28. 电流的磁效应；电磁感应
【解析】对于录音机录音、放音过程的基本原理，录音的基本原理是电流的磁效应，放音的基本原理是电磁感应。
29. 电磁感应；电源
【解析】如图是一款能发电的魔方充电器，转动魔方时，他根据电磁感应原理发电，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的电源。
30. （1）灵敏电流计指针是否偏转
（2）切割磁感线
（3）8
（4）磁场方向相同时，感应电流的方向与导线运动的方向有关
【解析】（1）实验时通过观察灵敏电流计指针是否偏转来判断电路中是否产生感应电流。
（2）由实验可知，闭合电路中的部分导体在磁场中做切割磁感线运动时，电路中产生感应电流。
（3）探究感应电流的方向与磁场方向的关系时，必须控制导体运动方向相同而改变磁场反方向，故选4和8；
（4）第7和8次实验中，磁场的方向相同而导体的运动方向不同，那么得到结论：磁场方向相同时，感应电流的方向与导线运动的方向有关。实验序号
磁场方向
导体棒ab运动方向
灵敏电流计指针偏转情况
1
向下
向上
不偏转
2
向下
不偏转
3
向左
向右偏
4
向右
向左偏
5
向上
向上
不偏转
6
向下
不偏转
7
向左
向左偏
8
向右
向右偏
