2020-2021学年第十三章 探究简单电路13.6 探究串、并联电路中的电压说课ppt课件

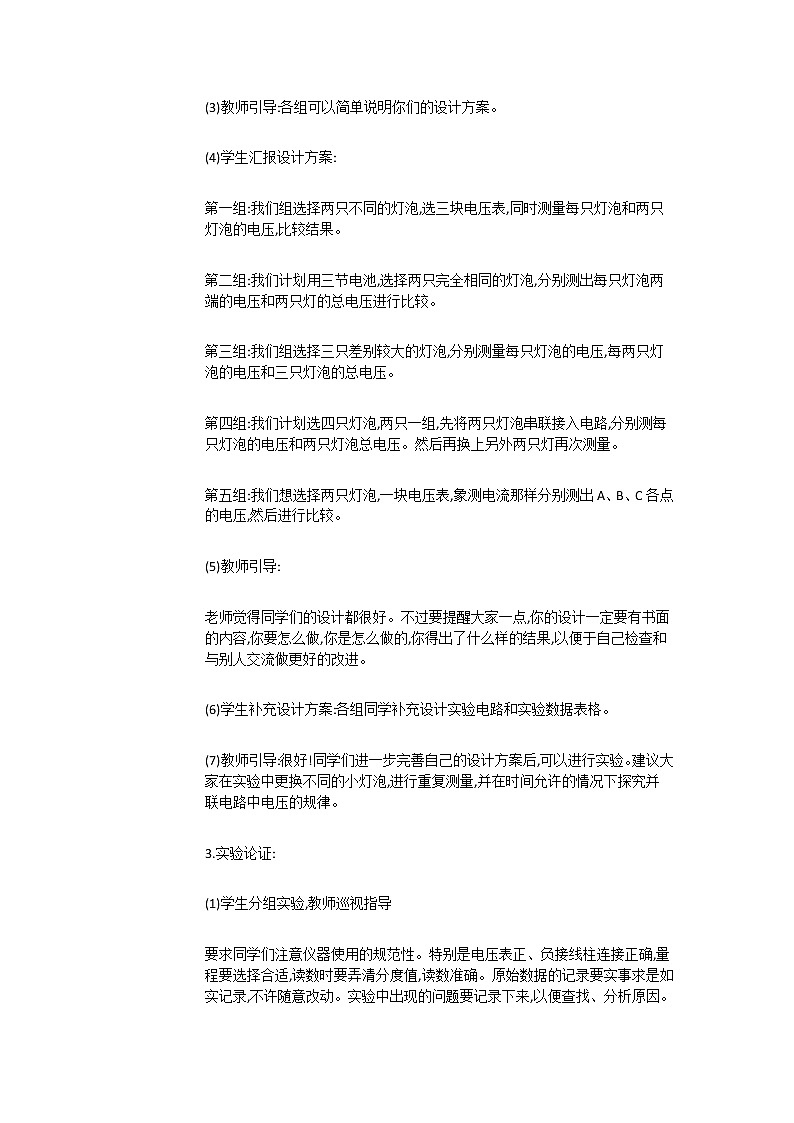

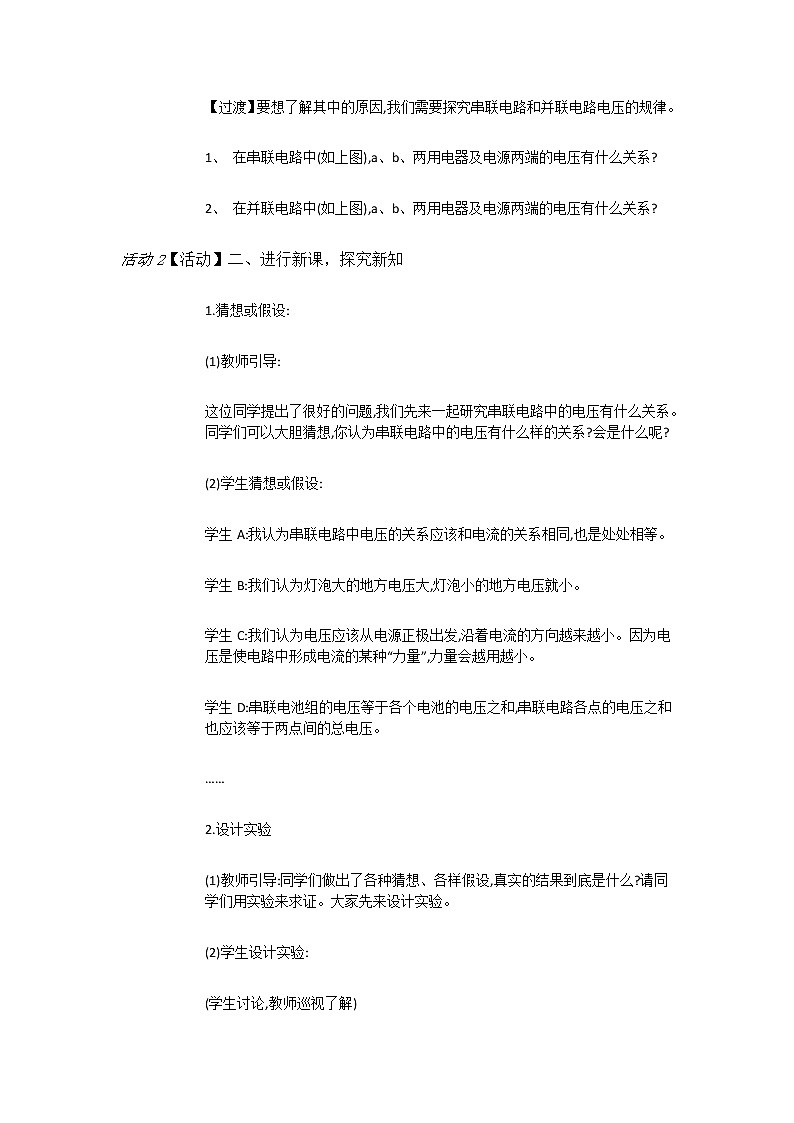

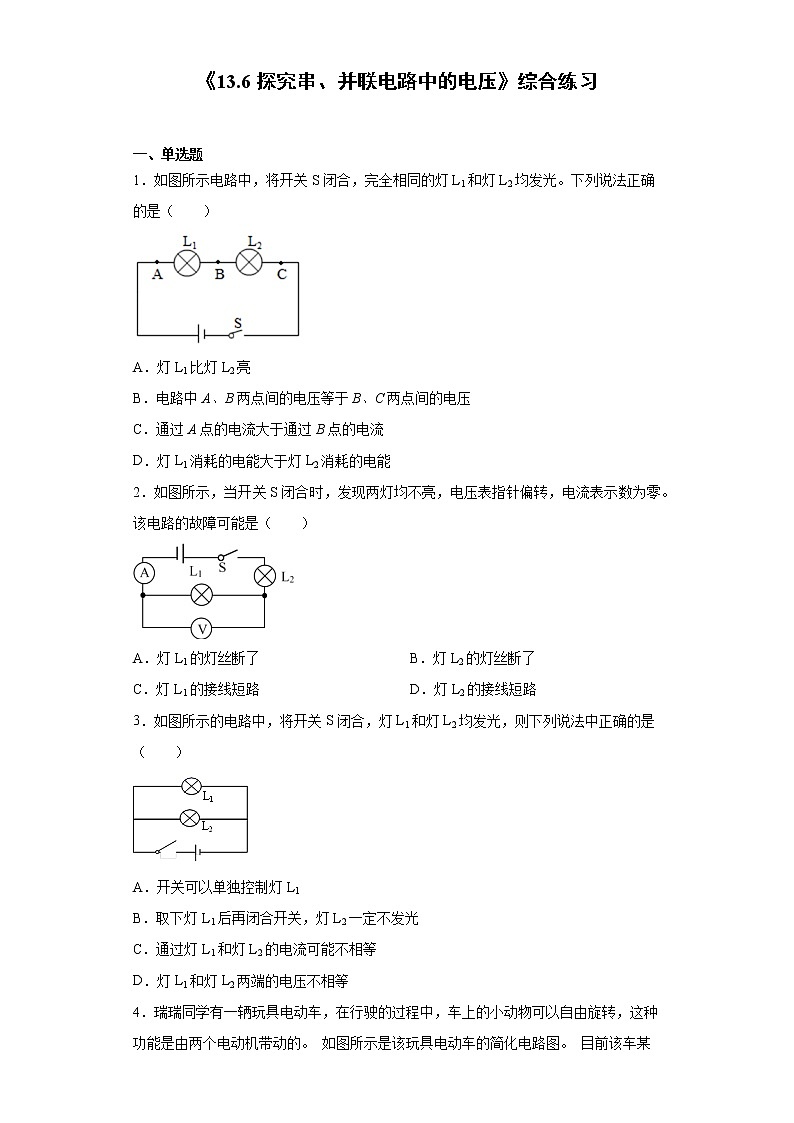

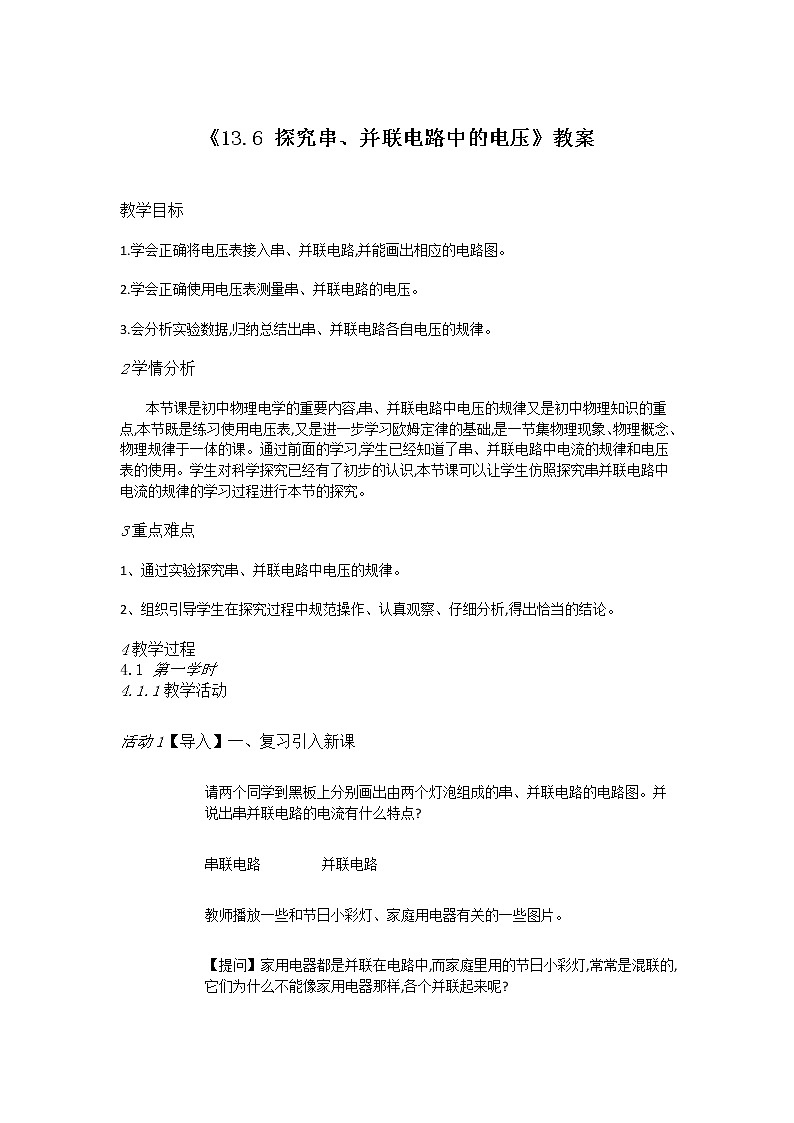

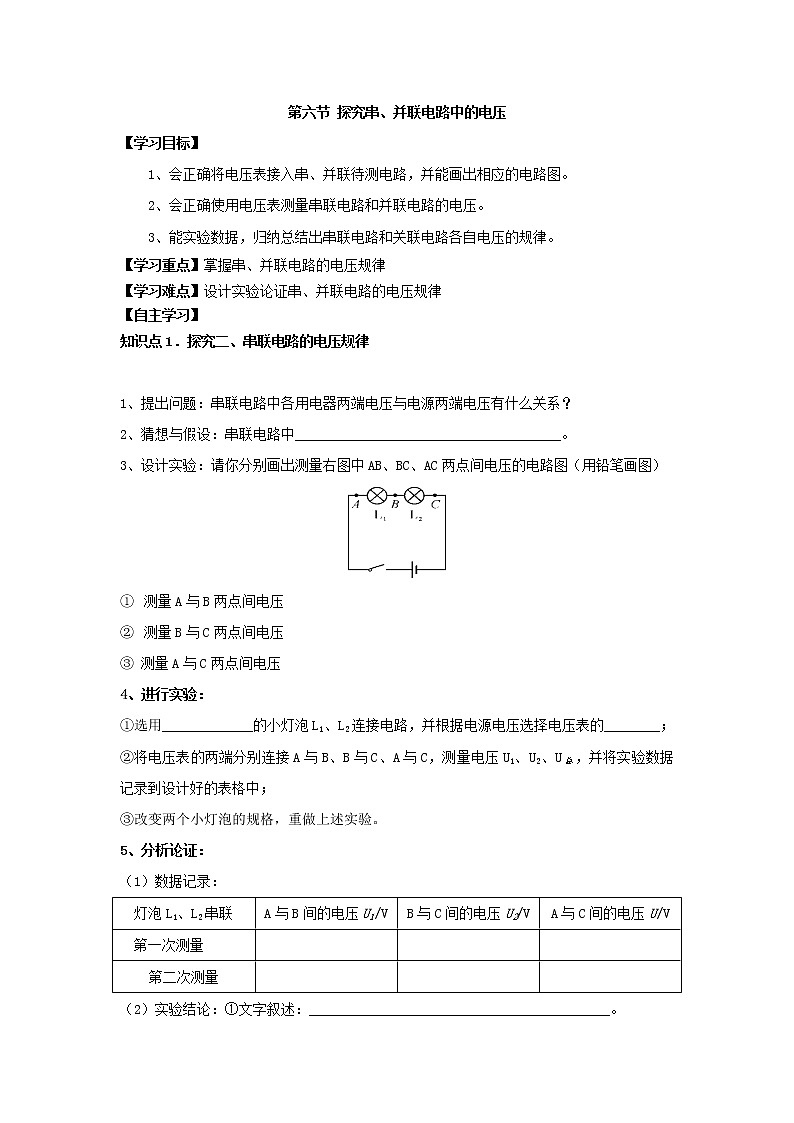

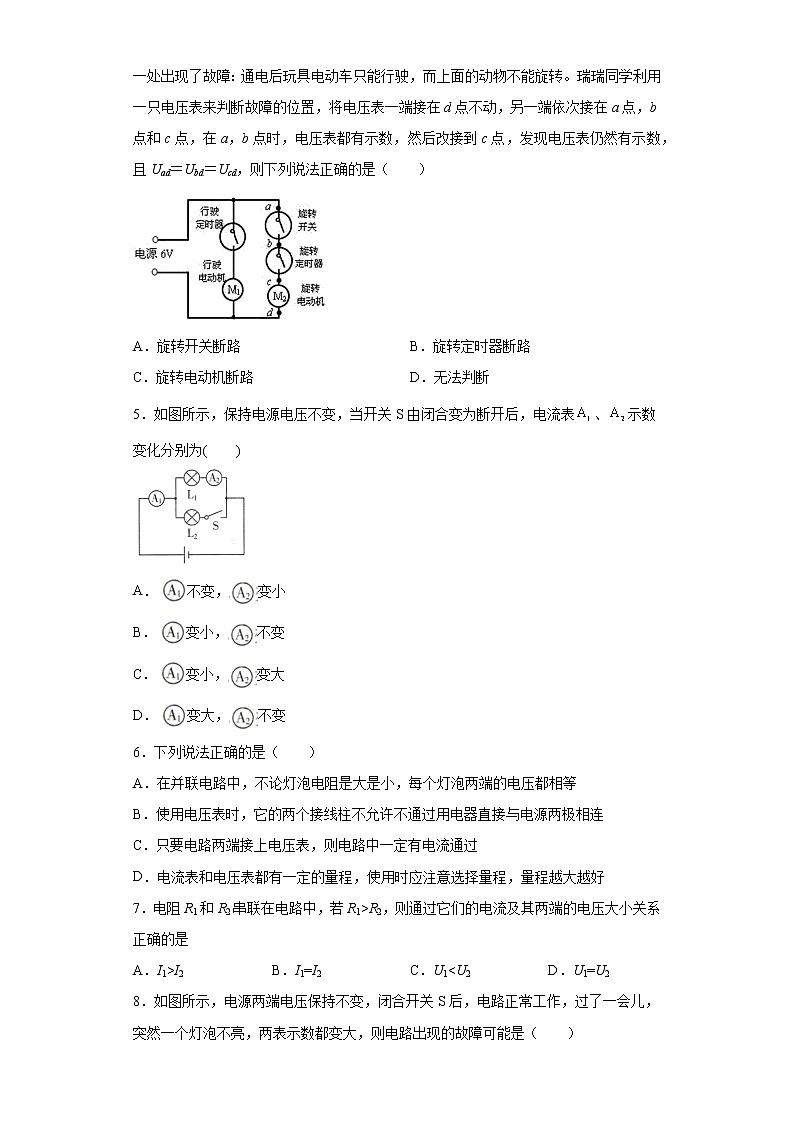

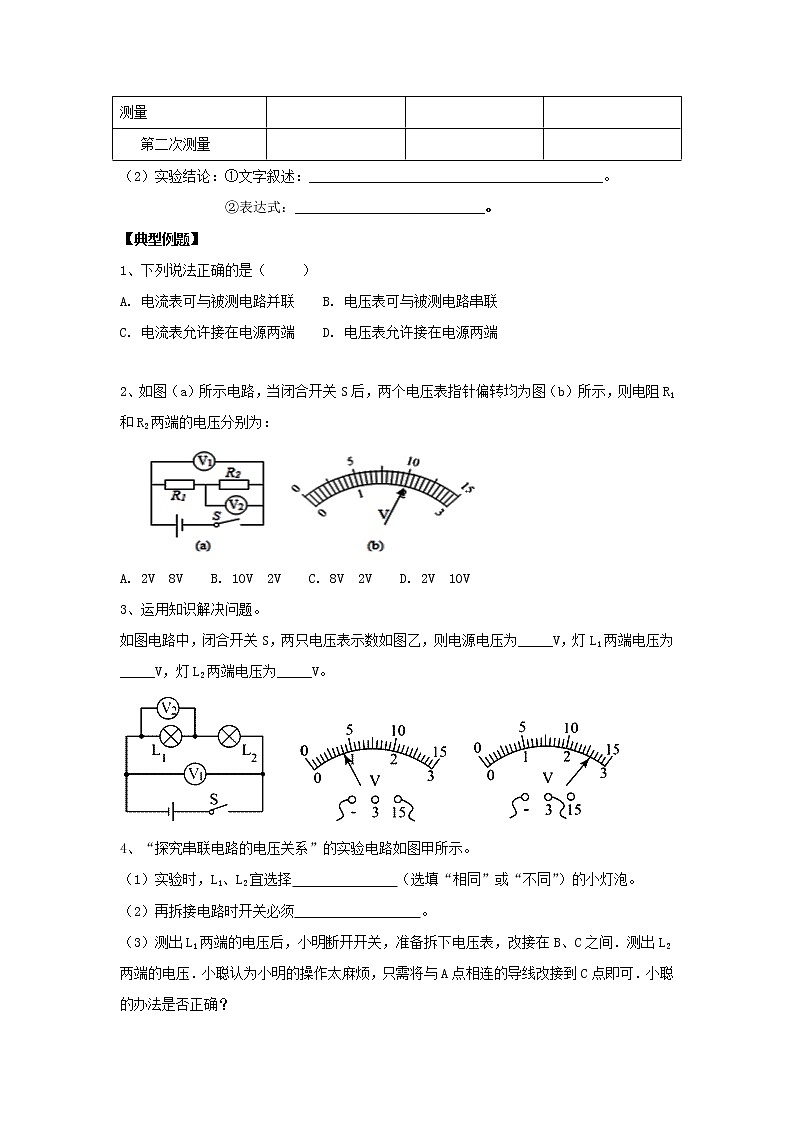

这是一份2020-2021学年第十三章 探究简单电路13.6 探究串、并联电路中的电压说课ppt课件，文件包含《136探究串并联电路中的电压》课件ppt、《136探究串并联电路中的电压》教案doc、《136探究串并联电路中的电压》导学案doc、《136探究串并联电路中的电压》综合练习docx等4份课件配套教学资源，其中PPT共29页， 欢迎下载使用。

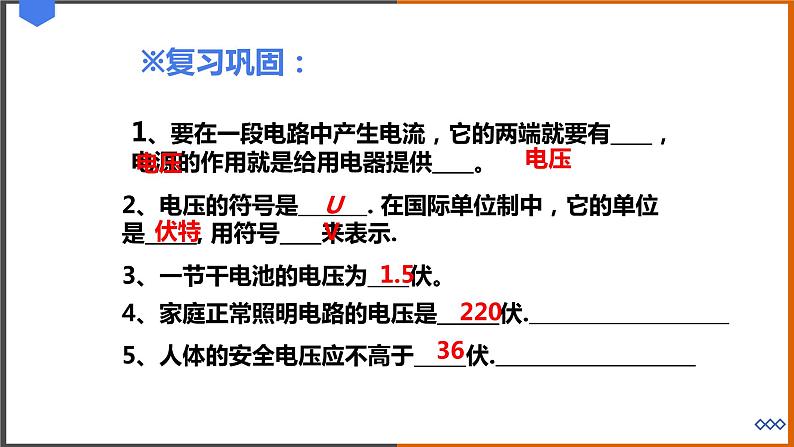

2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.
3、一节干电池的电压为____伏。
4、家庭正常照明电路的电压是______伏.
5、人体的安全电压应不高于_____伏.
1、要在一段电路中产生电流，它的两端就要有____，电源的作用就是给用电器提供____。

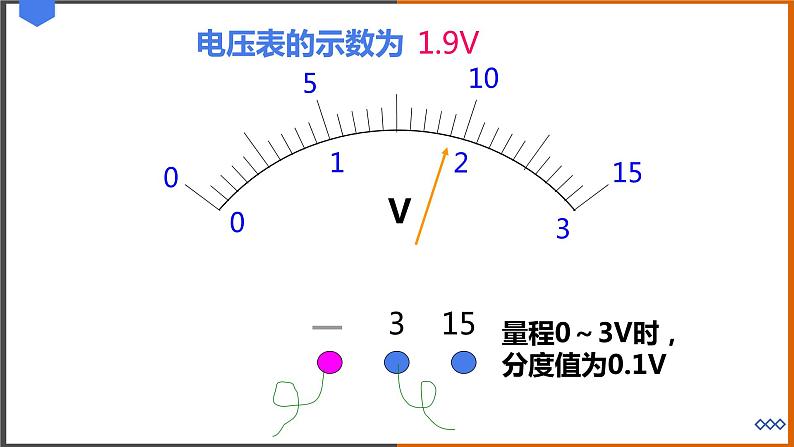

量程0～3V时，分度值为0.1V
电压表的示数为
量程为0～15V时，分度值为0.5V

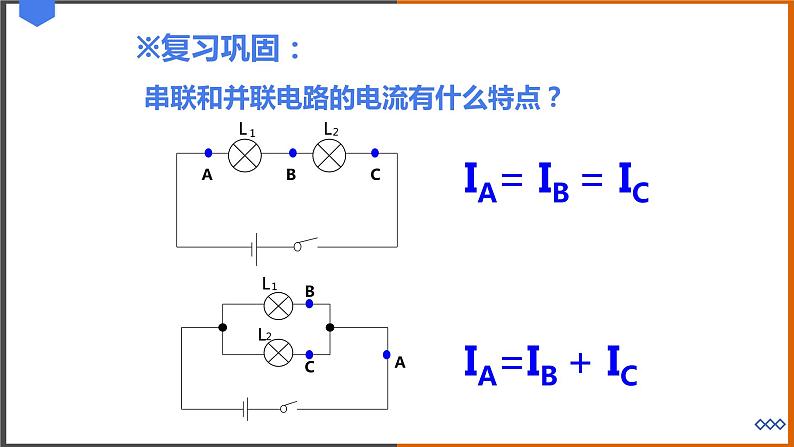

IA= IB = IC
※复习巩固： 串联和并联电路的电流有什么特点？

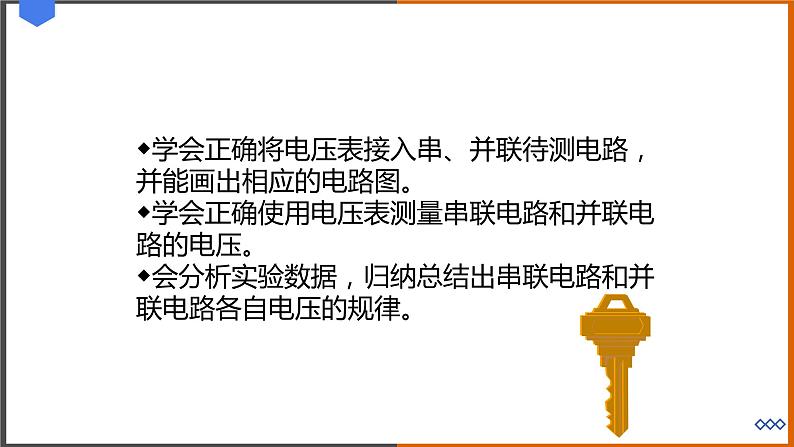

◆学会正确将电压表接入串、并联待测电路，并能画出相应的电路图。 ◆学会正确使用电压表测量串联电路和并联电路的电压。◆会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。

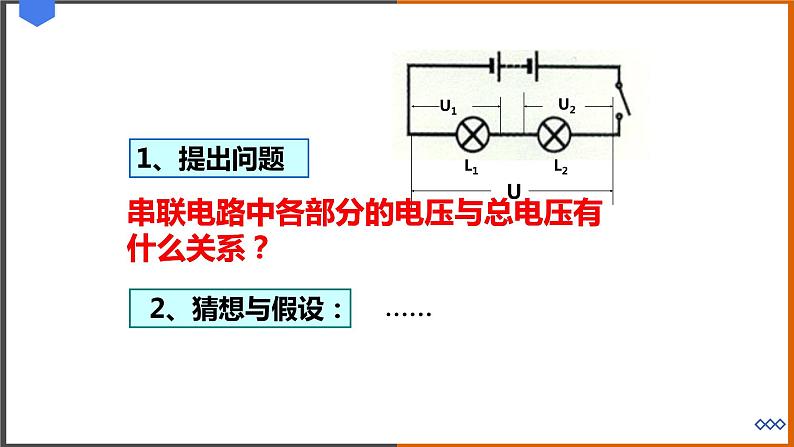

串联电路中各部分的电压与总电压有什么关系？
2、猜想与假设：

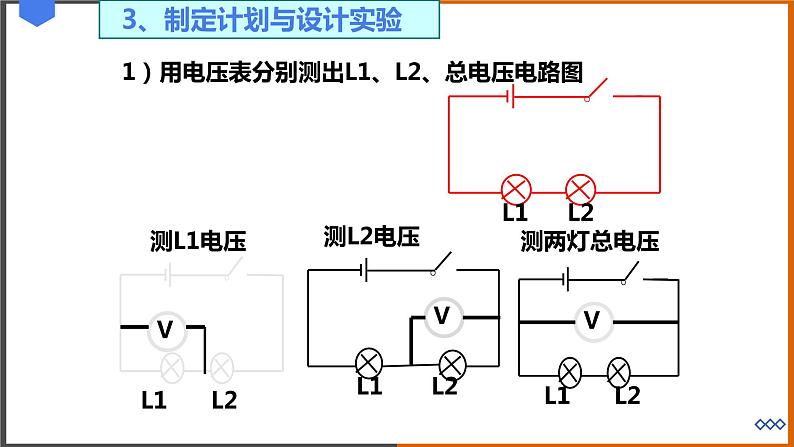

1）用电压表分别测出L1、L2、总电压电路图
3、制定计划与设计实验
4、进行实验收集数据
串联电路中总电压等于各部分的电压之和
即： U= U1+ U2
为了确保实验结论的准确性和普遍性，实验设计应该考虑到：①多进行几次实验②每次实验选用不同的规格的小灯泡或其它用电器 ③改用不同电压的电源， ④将用电器的个数由两个改为三个或更多。 这样才能使实验结论更具有普遍性。
2、右图，L1的电压U1=2V， L2的电压U2=4V，则总电压U= V
1、串联电压关系表达式U U1 U2。
3、右图，电源的电压U=4V， L2的电压U2=1V，则L1电压U1= V
4、右图中，V1示数是3V，V2示数是5V，电源电压是 V。
5、右图是探究 联电路电压规律的实验图。所测的数据如下表：
分析数据可得结论： 。
串联电路总电压等于各部分电压之和

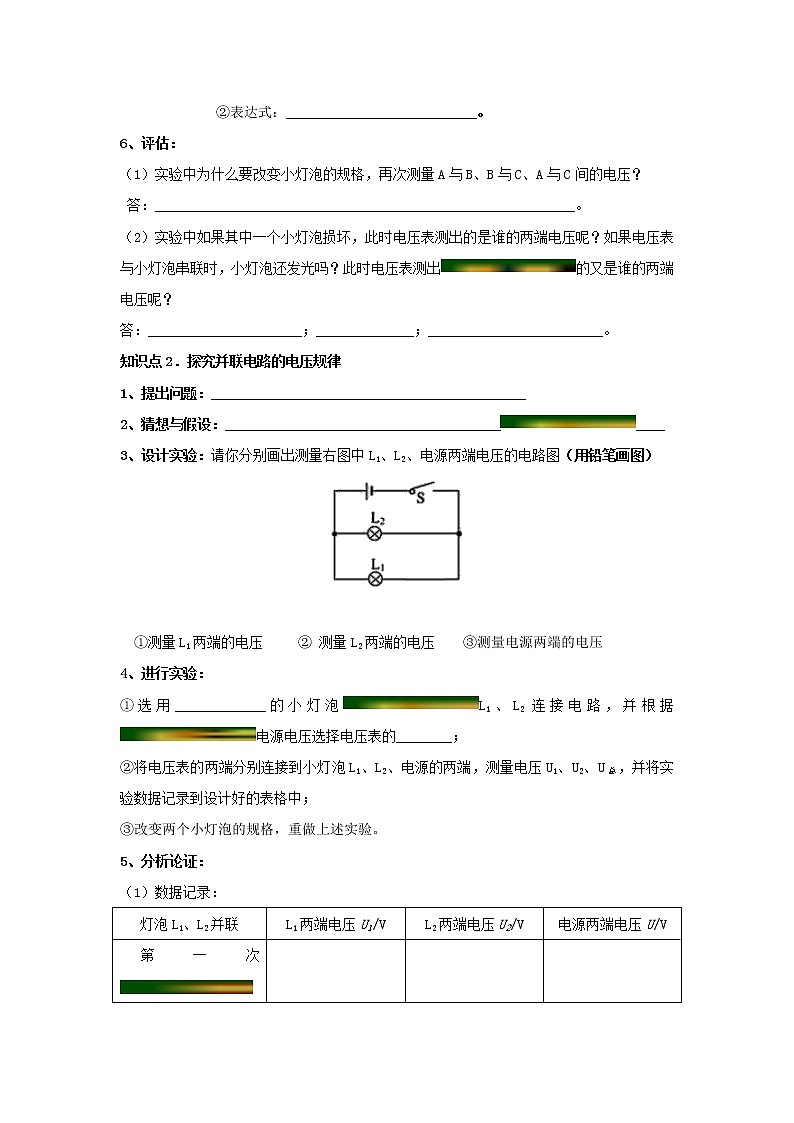

二、探究并联电路中电压的规律
1、提出问题：并联电路中各用电器的电压与总电压有什么关系？
并联电路中各用电器的电压与总电压有什么关系？
总电压等于各支路两端的电压
即： U= U1=U2
1、并联电路电压的特点： 。
2、右图是 联电路，合上开关后，L1的电压是3V,L2的电压是 V，则电源的电压是 V，总电压是 V。
3、右图中，合上开关后，如果电压表示数是2V，则L1两端的电压是 V，L2两端的电压是 V，总电压是 V，电源电压是 V。
4、(1)右图是 联，合上开关后，V1的示数如图，请填写好下表格。
(2)由数据得结论： 。
并联电路中总电压等于各支路电压。即：U=U1=U2
一、串联电路的电压规律：总电压等于各部分的电压之和即： U= U1+ U2
二、串联电路的电压规律：总电压等于各支路两端的电压即： U= U1=U2
1、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？
答：电压表V2的示数是6V。
2、如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ） A 1V、2V B 1V、1V C 2V、1V D 无法确定
4、在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
