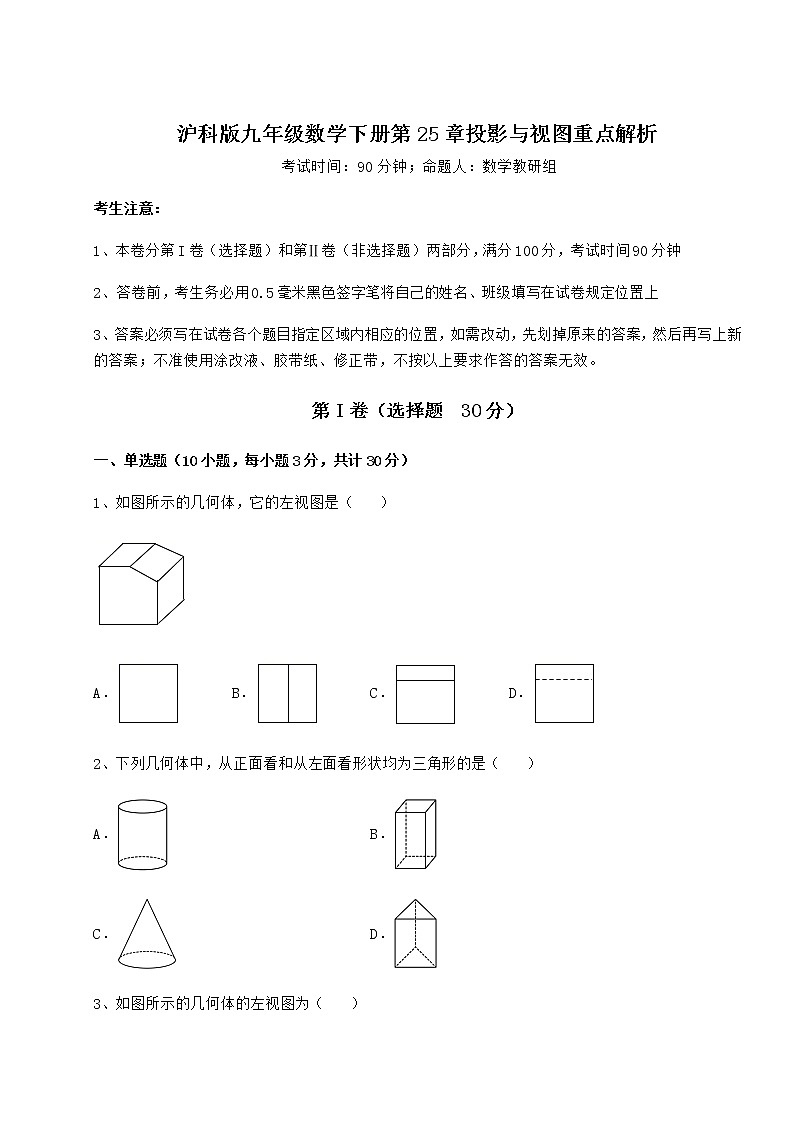

沪科版九年级数学下册第25章投影与视图重点解析

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、如图所示的几何体，它的左视图是（    ）

A． B． C． D．

2、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）

A． B．

C． D．

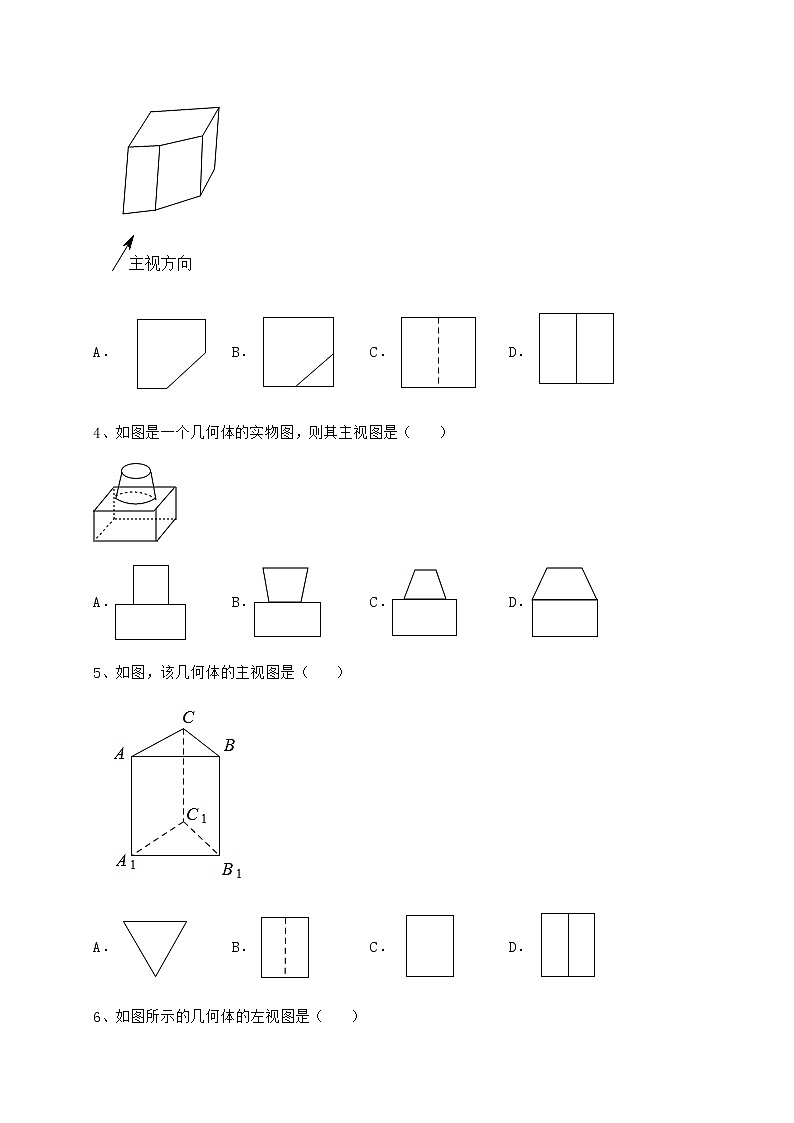

3、如图所示的几何体的左视图为（　　）

A． B． C． D．

4、如图是一个几何体的实物图，则其主视图是（    ）

A． B． C． D．

5、如图，该几何体的主视图是（    ）

A． B． C． D．

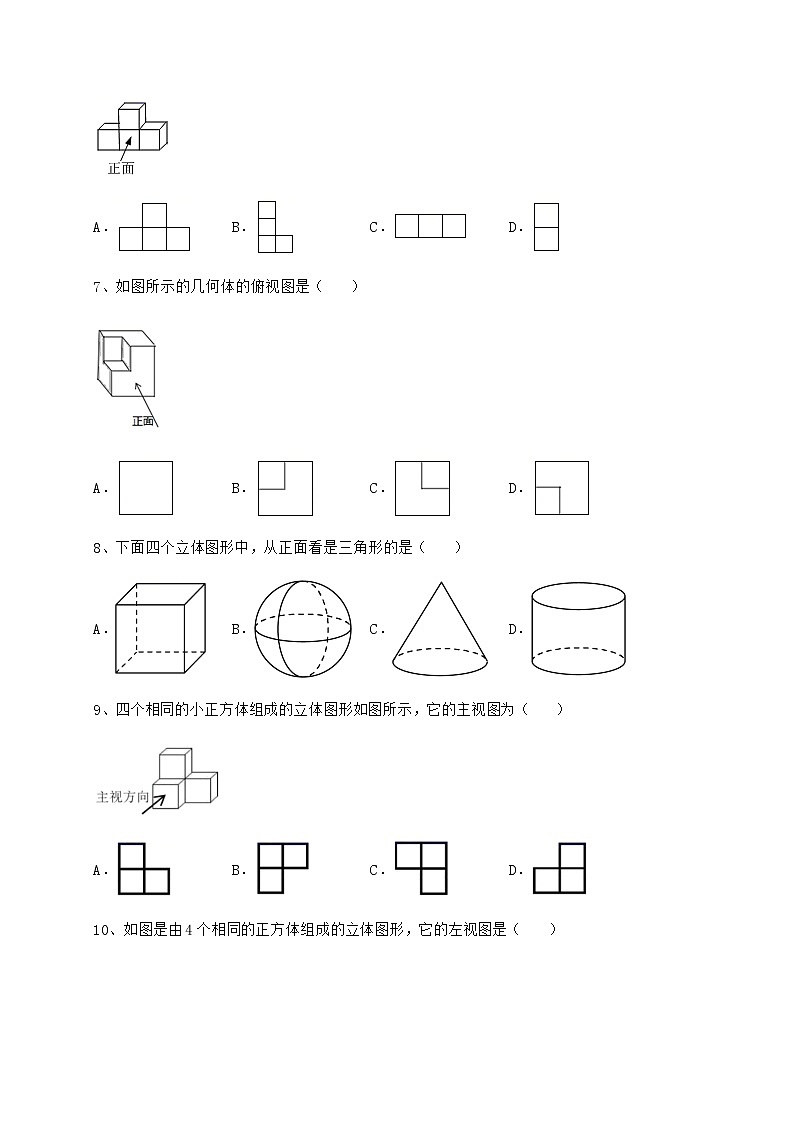

6、如图所示的几何体的左视图是（    ）

A． B． C． D．

7、如图所示的几何体的俯视图是（    ）

A． B． C． D．

8、下面四个立体图形中，从正面看是三角形的是（　　）

A． B． C． D．

9、四个相同的小正方体组成的立体图形如图所示，它的主视图为（    ）

A． B． C． D．

10、如图是由4个相同的正方体组成的立体图形，它的左视图是（    ）

A． B． C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为12，则a的值___．

2、请在右侧小方格内用阴影表示“从正面观察”得到的平面图形的示意图．_________

3、一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状图如下，那么搭成这样一个几何体，最少需要a个这样的小立方块，最多需要b个这样的小立方块，则a-b＝  _______．

4、一个几何体的三视图如图所示，则该几何体的表面积是_________．

5、在数学活动课上，老师带领数学小组测量大树的高度．如图，数学小组发现大树离教学楼有5m，高1.4m的竹竿在水平地面的影子长1m，此时大树的影子有一部分映在地面上，还有一部分映在教学楼的墙上，墙上的影子离为2m，那么这棵大树高___________m．

三、解答题（5小题，每小题10分，共计50分）

1、如图所示的几何体是由几个相同的小正方体排成2行组成的．

（1）填空：这个几何体由_______个小正方体组成；

（2）画出该几何体的三个视图．

（3）若每个小正方体的边长为1cm，则这个几何体的表面积为　     　cm2

2、如图是用10块完全相同的小正方体搭成的几何体．

（1）请在空白的方格中分别画出从正面、从左面、从上面看到的所搭几何体的形状图；

（2）若保持从正面和从上面看到的形状图不变，最多还可以再搭 　 　块小正方体．

3、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．

（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；

（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．

4、如图，是由一些大小相同的小正方体组合成的简单几何体．

（1）图中有_______块小正方体；

（2）该几何体从正面看所得到的平面图形如图所示，请你在下面方格纸中分别画出从左边看和从上边看它所得到的平面图形．

5、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．

-参考答案-

一、单选题

1、D

【分析】

左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．

【详解】

解：如图所示，几何体的左视图是：

故选：D．

【点睛】

本题考查简单组合体的三视图，正确掌握观察角度是解题关键．

2、C

【分析】

根据几何体的三视图解答．

【详解】

解：圆柱从正面看是长方形，故A选项不符合题意；

四棱柱从正面看是长方形，故B选项不符合题意；

圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；

三棱柱从正面看是长方形，故D选项不符合题意；

故选：C．

【点睛】

此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．

3、C

【分析】

找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示

【详解】

解：从左边看到的图形是：

故选C

【点睛】

本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．

4、C

【分析】

找到从正面看所得到的图形即可．

【详解】

解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

5、B

【分析】

找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．

【详解】

解：从正面看易得，该几何体的视图为B，

故选：B

【点睛】

本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．

6、D

【分析】

根据左视图的定义即可得．

【详解】

解：左视图是指从左面观察几何体所得到的视图，

这个几何体的左视图是，

故选：D．

【点睛】

本题考查了左视图，熟记定义是解题关键．

7、D

【分析】

根据从上边看得到的图形是俯视图，可得答案．

【详解】

解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，

故选D．

【点睛】

本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．

8、C

【分析】

找到从正面看所得到的图形为三角形即可．

【详解】

解：A、主视图为正方形，不符合题意；

B、主视图为圆，不符合题意；

C、主视图为三角形，符合题意；

D、主视图为长方形，不符合题意．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

9、A

【分析】

根据几何体的三视图解答即可．

【详解】

根据立体图形得到：

主视图为：，

左视图为：，

俯视图为：，

故选：

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

10、A

【分析】

从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出左视图图形即可．

【详解】

从左面看所得到的图形为A选项中的图形．

故选A

【点睛】

本题考查了几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．

二、填空题

1、

【分析】

观察给出的图形可知，正三棱柱的高是2，正三棱柱的底面正三角形的高是a，根据勾股定理可得底面边长为a，根据长方形的面积公式和这个正三棱柱的侧面积为12，可得关于a的方程，解方程即可求得a的值．

【详解】

解：观察给出的图形可知，正三棱柱的高是2，正三棱柱的底面正三角形的高是a，则底面边长为a，

依题意有a×2×3=12，

解得a=．

故答案为：．

【点睛】

此题考查了由三视图判断几何体，关键是由三视图得到正三棱柱的高和底面边长．

2、见解析

【分析】

按照简单组合体三视图的画法画出相应的图形即可．

【详解】

解：如图：主视图有3列，从左往右每列小正方数形数目分别为3，1，2

【点睛】

本题考查简单组合体的三视图，理解视图的意义，掌握视图的画法是得出正确答案的前提．

3、－2

【分析】

由正面看可得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．

【详解】

综合主视图和俯视图，这个几何体的底层有4个小正方体，

第二层最少有2个，最多有4个，

因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，即a=6；

至多需要小正方体木块的个数为：4+4=8个，即b=8，

所以a-b=-2．

故答案为：-2．

【点睛】

考查了几何体的三视图，解题关键是熟记口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”得到a、b的值．

4、48π+64

【分析】

原几何体为圆柱的一半，且高为8，底面圆的半径为4，表面积由上下两个半圆及正面的正方形和侧面圆柱面积构成，分别求解相加可得答案．

【详解】

解：由三视图可知：原几何体为圆柱的一半，（沿中轴线切开），

由题意可知，圆柱的高为8，底面圆的半径为4，

故其表面积为S＝42π+4π×8+8×8＝48π+64．

故答案为：48π+64．

【点睛】

本题考查由几何体的三视图求面积，由三视图得出原几何体的形状和数据是解决问题的关键，属基础题．

5、9

【分析】

根据同一时刻影长与物高成比例，先求出CE，再求AB即可．

【详解】

解：延长AD交BC延长线于E，

根据同一时刻影长与物高成比例可得CE：CD=1：1.4，

∵CD=2m，

∴CE=m，

∴BE=BC+CE=5+=m，

∴BE：AB=1:1.4，

∴AB=9m．

故答案为：9．

【点睛】

本题考查平行投影问题，掌握平行摄影的原理是同一时刻影长与物高成比例是解题关键．

三、解答题

1、（1）7；（2）见解析；（3）

【分析】

（1）根据题意得：这个几何体有3列，从左往右第一列4个小正方体，第二列2个小正方体，第三列1个，即可求解；

（2）根据几何体的三视图的画法，画出图形，即可求解；

（3）根据几何体的表面积公式，即可求解．

【详解】

解：（1）根据题意得：这个几何体有3列，从左往右第一列4个小正方体，第二列2个小正方体，第三列1个，

∴这个几何体由4+2+1=7个小正方体组成；

（2）该几何体的三个视图如图所示：

（3）根据题意得：这个几何体的表面积为

．

【点睛】

本题主要考查了画几何体的三视图，求几何体的表面积，熟练掌握几何体三视图的特征是解题的关键．

2、（1）见解析；（2）3

【分析】

（1）根据三视图的画法分别画出从正面、左面、上面看该组合体所看到的图形即可；

（2）可在最左侧前端放两个后面再放一个即可得出答案．

【详解】

解：（1）该组合体的三视图如图所示：

（2）在俯视图的相应位置最多添加相应数量的正方体，

如图所示：

∴最多还可以再搭3块小正方体．

【点睛】

本题考查简单组合体的三视图，理解视图的意义，掌握简单组合体三视图的画法是正确解答的关键．

3、（1）见解析；（2）路灯O与地面的距离为3m

【分析】

（1）由题意连接 并延长，两条线的交点就是灯光的位置；

（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.

【详解】

解：（1）如图，点即为为所求；

（2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，

∵，

∴△OAB∽△OMN，

∴AB：MN＝OE：OF，

即，解得OF＝3（m）．

经检验：符合题意

答：路灯O与地面的距离为3m．

【点睛】

本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.

4、（1）11；（2）见解析．

【分析】

（1）根据几何体的图形进行判断即可得到答案；

（2）根据几何体的左视图有2列，每一列的小正方形数目为2，2；俯视图有4列，每一列的小正方形的数目为2，2，1，1．

【详解】

（1）左边第一例，两层，前后两行，共4个正方体，左边第二列，两层，前后两行，共4个正方体，左边第三列两层，只有后行2个正方体，左边第四列，后行1个正方体，一共有4+4+2+1=11个，

故答案为：11；

（2）从左边看：分两行，每行各看到2个正方形，

从上面看：分为四列，前后两行，前行左边有2个正方形，后行4个正方形．

【点睛】

本题考查简单组合体的三视图，和立方体的个数，解此题的关键在于平时加强空间想象的能力．

5、最多可以取走16个小立方块．

【分析】

根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．

【详解】

解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：

答：最多可以取走16个小立方块．

【点睛】

本题主要考查了几何体的表面积，熟知几何体表面积的定义以及正方体的表面积公式是解答本题的关键．
