沪科版九年级下册第25章 投影与视图综合与测试当堂检测题

这是一份沪科版九年级下册第25章 投影与视图综合与测试当堂检测题，共18页。试卷主要包含了如图几何体的主视图是，图1，如图，该几何体的主视图是等内容，欢迎下载使用。

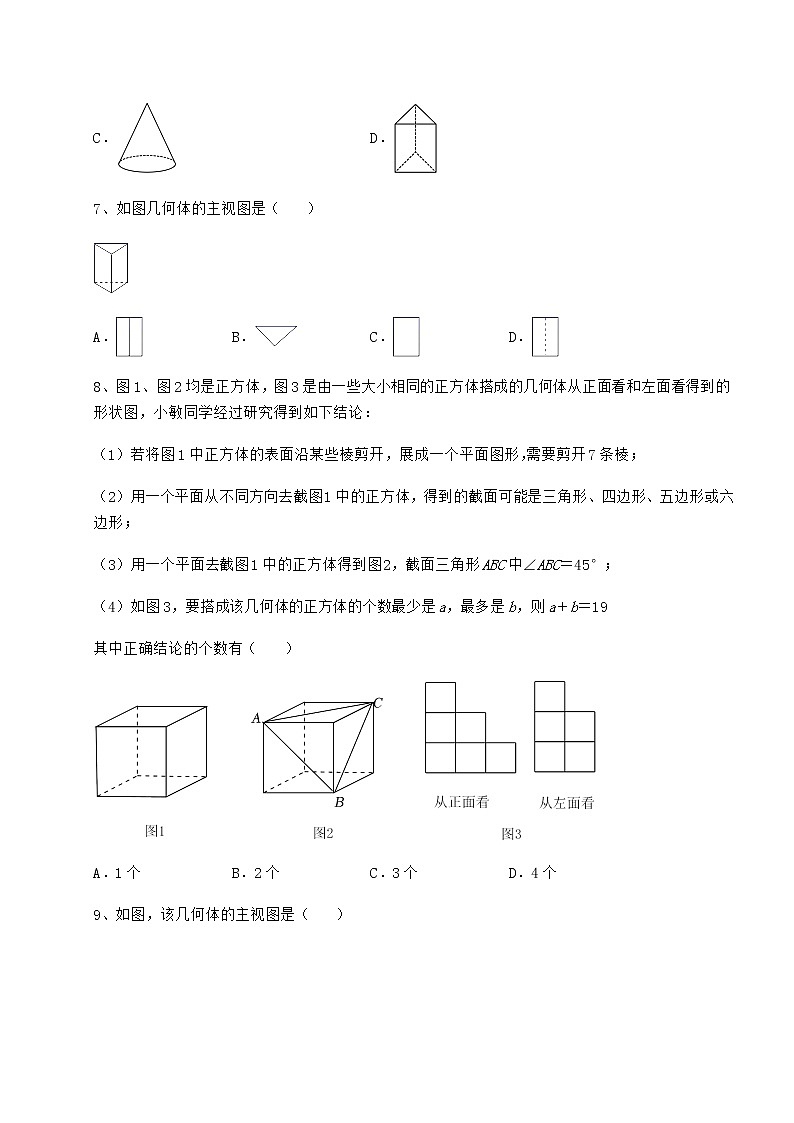

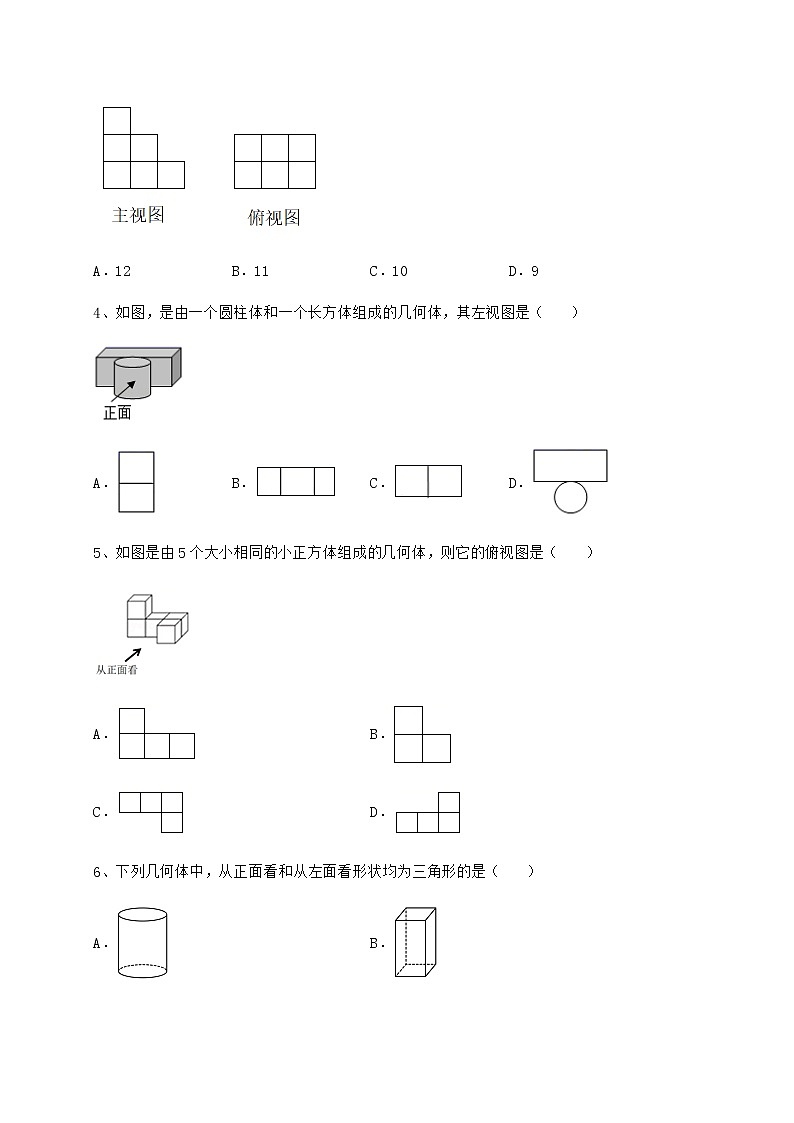

沪科版九年级数学下册第25章投影与视图定向训练 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．2、如图所示的几何体，从上面看到的形状图是（　　）A． B．C． D．3、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体A．12 B．11 C．10 D．94、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．5、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）A． B．C． D．6、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．7、如图几何体的主视图是（    ）A． B． C． D．8、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个9、如图，该几何体的主视图是（    ）A． B． C． D．10、如图所示的几何体的俯视图是（  ）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．            从正面看          从左面看        从上面看2、一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为12，则a的值___．3、在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有____个．4、由n个相同的小正方体堆成的几何体，其主视图、俯视图如图所示，则n的最大值是________．5、一空间几何体的三视图如图所示，则这个几何体的表面积是________．三、解答题（5小题，每小题10分，共计50分）1、如图是由块积木搭成的几何体，这几块积木都是相同的正方体请画出从正面、左面、上面看到的这个几何体的形状图．2、请用线把图中各物体与它们的投影连接起来．3、如图，是由一些棱长为1cm的小正方体组成的简单几何体（1）请直接写出该几何体的表面积（含下底面）为            （2）从正面看到的平面图形如图所示，请在下面方格中分别画出从左向右、从上向下看到的平面图形4、将6个棱长为3cm的小正方体在地面上堆叠成如图所示的几何体，然后将需露出的表面部分染成红色．（1）画出分别从正面、左面、上面观察所看到这个几何体的形状图．（2）求该几何体被染成红色部分的面积．5、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图． -参考答案-一、单选题1、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．2、B【分析】找出从几何体的上面看所得到的视图即可．【详解】解：从上面看到的形状图是，故选：B【点睛】此题主要考查了简单几何体的视图，注意培养学生的思考能力和对几何体三种视图的空间想象能力是解题的关键．3、D【分析】根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．【详解】解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；∴这个几何体最少需要用个小正方体．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．4、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．5、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．6、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．7、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．8、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．9、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．10、C【分析】根据几何体的俯视图即为从几何体的上面看到的形状，判断即可．【详解】解：从上面看该几何体，所看到的图形如下：故选：C．【点睛】本题考查简单组合体的三视图，理解视图的意义，解题的关键是：掌握俯视图的画法是正确判断的前提．二、填空题1、【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．【详解】解：由图可知，圆柱体的底面直径为2，高为3，所以，侧面积．故答案为：．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．2、【分析】观察给出的图形可知，正三棱柱的高是2，正三棱柱的底面正三角形的高是a，根据勾股定理可得底面边长为a，根据长方形的面积公式和这个正三棱柱的侧面积为12，可得关于a的方程，解方程即可求得a的值．【详解】解：观察给出的图形可知，正三棱柱的高是2，正三棱柱的底面正三角形的高是a，则底面边长为a，依题意有a×2×3=12，解得a=．故答案为：．【点睛】此题考查了由三视图判断几何体，关键是由三视图得到正三棱柱的高和底面边长．3、12【分析】从俯视图中可以看出最底层碟子的个数及形状，从主视图可以看出碟子的层数和个数，从而算出总的个数．【详解】解：由三视图可得三摞碟子数从左往右分别为5，4，3，则这个桌子上共有5+4+3=12个碟子．故答案为：12．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出碟子的个数．4、13【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，从上往下数，底面最多有 2+2+3=7 个，第二层最多有1+1+2=4 个，第三层最多有1+0+1=2 个，则n的最大值是 7+4+2=13 故答案为：13．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．5、48π【分析】由题意推知几何体是圆柱，高为5cm，底面半径为3cm，根据圆柱的表面积公式可求可求其表面积．【详解】解：由题意推知几何体是圆柱，从主视图，左视图可知高为5cm，从俯视图可知底面半径为3cm，圆柱的表面积是：2×32×π+2π×3×5＝48π故答案为：48π．【点睛】本题考查三视图、圆柱的表面积，考查简单几何体的三视图的运用．培养同学们的空间想象能力和基本的运算能力．基础题．三、解答题1、见解析【分析】从正面看从左往右2列正方形的个数依次为3，1；左视图从左往右2列正方形的个数依次为3，1；俯视图从左往右2列正方形的个数依次为2，1；依此画出图形即可．【详解】解：如图所示．【点睛】本题考查画几何体的三视图；用到的知识点为：主视图，左视图与俯视图分别是从物体的正面，左面，上面看得到的图形．2、见解析【分析】根据正投影的定义一一判断即可．【详解】解：上面一行由左至右第1~4个物体，分别与下面一行由左起第3，4，2，1的投影对应．连线如图所示．【点睛】本题考查正投影，理解投影的意义是解题的关键．3、（1）34 ；（2）见解析【分析】（1）先计算出每个小正方体一个面的面积，然后求出一共露在外面的面有多少个即可得到答案；（2）根据三视图的画法作图即可．【详解】解：（1）∵每个小正方体的棱长为，∴每个小正方体的一个面的面积为，∵从上面看露在外面的小正方体的面有6个，从底面看露在外面的面有6个，从正面看，露在外面的面有6个，从后面看，露在外面的面有6个，从左面看，露在外面的面有4个，从右面看，露在外面的面有4个，然后在最下层，第二行第二列的小正方体右边1个面露在外面，第二行第四列的小正方体左边一个面露在外面，∴露在外面的面一共有34个，∴该几个体的表面积为，故答案为：；（2）如图所示，即为所求；【点睛】本题主要考查了简单几何体的表面积和画三视图，解题的关键在于能够熟练掌握相关知识进行求解．4、（1）见解析；（2）189cm2．【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为2，1，1；左视图有3列，每列小正方形数目分别为1，2，1；俯视图有3列，每列小正方数形数目分别为3，1，1．据此可画出图形；（2）分别从前面，后面，左面，右面和上面数出被染成红色部分的正方形的个数，再乘以1个面的面积即可求解．【详解】解：（1）作图如下：（2）（4+4+4+4+5）×（3×3）＝21×9＝189（cm2）答：该几何体被染成红色部分的面积为189cm2．【点睛】本题考查简单组合体的三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．5、见解析【分析】根据简单组合体的三视图的意义和画法画出相应的图形即可．【详解】这个组合体的三视图如下：【点睛】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体三视图的画法是正确解答的关键．
