沪科版九年级下册第25章 投影与视图综合与测试练习题

沪科版九年级数学下册第25章投影与视图章节练习

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）

A．5 B．4 C．3+4 D．4+4

2、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）

A．15个 B．13个 C．11个 D．5个

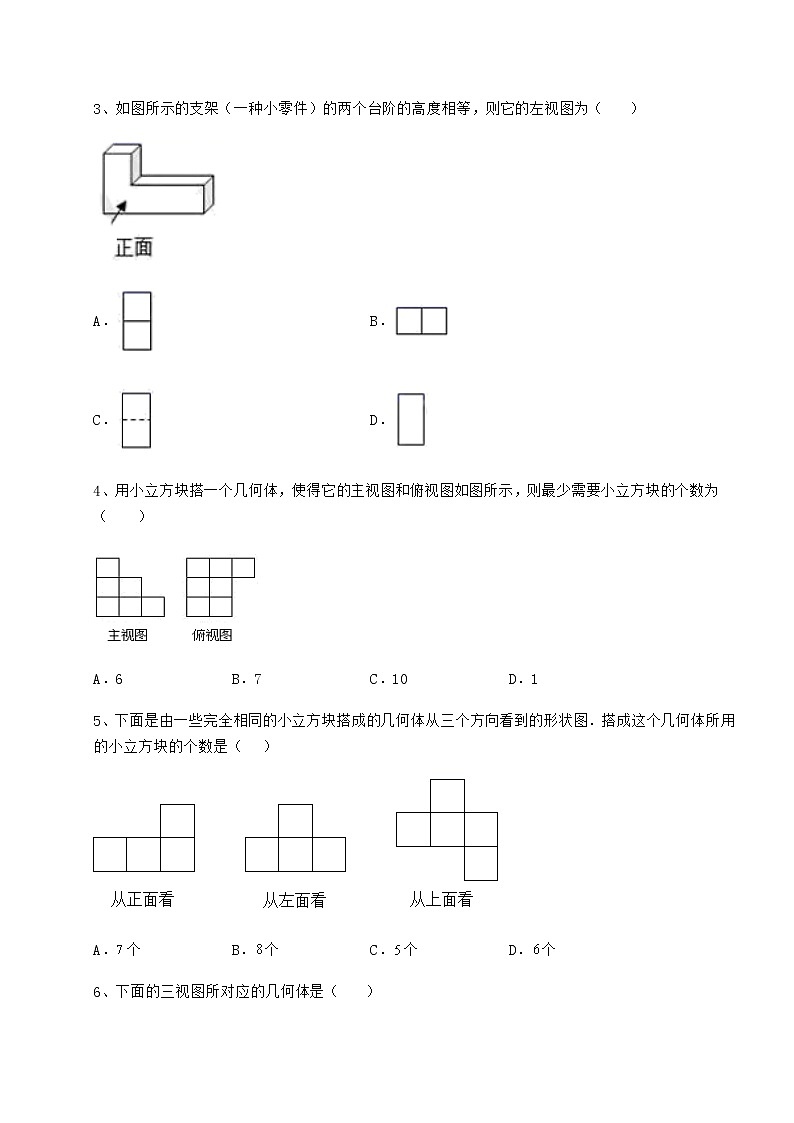

3、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）

A． B．

C． D．

4、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（    ）

A．6 B．7 C．10 D．1

5、下面是由一些完全相同的小立方块搭成的几何体从三个方向看到的形状图．搭成这个几何体所用的小立方块的个数是（   ）

A．个 B．个 C．个 D．个

6、下面的三视图所对应的几何体是（　　）

A．  B．

C．  D．

7、如图，由5个完全一样的小正方体组成的几何体的左视图是（    ）

A． B．

C．  D．

8、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）

A． B．

C． D．

9、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）

A． B．

C． D．

10、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．

A．2 B．4 C．6 D．8

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、已知某几何体的三视图如图所示，根据图中数据求得该几何体的体积为_____．

2、如图所给出的几何体的三视图，可以确定几何体中小正方体的数目为___．

3、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．

4、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．

5、从正面和左面看一个长方体得到的形状图如图所示（单位：），则其从上面看到的形状图的面积为__________．

三、解答题（5小题，每小题10分，共计50分）

1、如图，已知小华、小强的身高都是1.6m，小华、小强之间的水平距离BC为14m，在同一盏路灯下，小华的影长AB=4m，小强的影长CD=3m，求这盏路灯OK的高度．

2、如图，是由一些大小相同的小正方体组合成的简单几何体，根据要求完成下列题目．

（1）图中共有 　   　个小正方体；

（2）请在方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）．

3、如图是用10块完全相同的小正方体搭成的几何体．

（1）请在方格中画出它的三个视图；

（2）如果只看三视图，这个几何体还有可能是用_________块小正方体搭成的．

4、根据要求回答以下视图问题：

（1）如图①，它是由5个小正方体摆成的一个几何体，将正方体①移走后，新几何体与原几何体相比，     视图没有发生变化；

（2）如图②，请你在网格纸中画出该几何体的主视图（请用斜线阴影表示）；

（3）如图③，它是由几个小正方体组成的几何体的俯视图，小正方形上的数字表示该位置上的正方体的个数，请在网格纸中画出该几何体的左视图（请用斜线阴影表示）．

5、一个几何体是由若干个棱长为1cm的小正方体搭成的，从左面、上面看到的几何体的形状图如图所示：

（1）该几何体最少由_______个小立方体组成，最多由_______个小立方体组成．

（2）将该几何体形状固定好，当几何体体积达到最大时，画出此时的主视图并求出几何体的表面积．

-参考答案-

一、单选题

1、C

【分析】

根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．

【详解】

解：在Rt△ABC中，∠ABC=30°，AB=10，

∴AC=AB=5，BC=AB•cos30°=10×，

在Rt△CBE中，CE=，

∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，

∴∠CAD=∠BCE，

∴Rt△ACD∽Rt△CBE，

∴，

∴CD=，

∴DE=CD+BE=，

即AB在直线m上的正投影的长是，

故选：C．

【点睛】

本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．

2、A

【分析】

根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．

【详解】

综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，

所以最多有（个），不可能有15个．

故选：A．

【点睛】

本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．

3、C

【分析】

找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．

【详解】

解：从左面看去，是两个有公共边的矩形，如图所示：

故选：C．

【点睛】

本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．

4、C

【分析】

从主视图和左视图考虑几何体的形状，从俯视图看出几何体的小立方块最少与最多的数目，利用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”求解即可．

【详解】

解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．

由俯视图可知，它自左而右共有3列，第一列与第二列各3块，第三列1块，从空中俯视的块数只要最底层有一块即可．

因此，综合两图可知这个几何体的形状不能确定；并且最少时为第一列中有一个三层，其余为一层，第二列中有一个二层，其余为一层，第三列一层，共10块．

故选：C．

【点睛】

题目主要考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题关键．

5、D

【分析】

从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．

【详解】

解：综合主视图，俯视图，左视图，底层有5个正方体，第二层有1个正方体，所以搭成这个几何体所用的小立方块的个数是6，

故选D．

【点睛】

考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．

6、C

【分析】

根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．

【详解】

解：根据三视图知，组成该几何体的小正方体分布情况如下：

与之相对应的C选项，

故选：C．

【点睛】

本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．

7、B

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从从左边看有2列两层，2列从左到右分别有2、1个小正方形，

故选：B．

【点睛】

本题考查了简单组合体的三视图，解题的关键是从左边看得到的图形是左视图．

8、D

【分析】

左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.

【详解】

解：该几何体从左面看到的形状图有2列，

第1列看到1个正方形，第2列看到2个正方形，

所以左视图是D，

故选D

【点睛】

本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.

9、B

【分析】

根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．

【详解】

解：∵既可以堵住圆形空洞，又可以堵住方形空洞，

∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，

A．正方体的三视图都是正方形，没有圆形，不可以是选项A；

B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，

C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；

D．球体的三视图都是圆形，没有方形，不可以是选项D．

故选择B．

【点睛】

本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．

10、B

【分析】

根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．

【详解】

解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；

∵∠E+∠F＝90°，∠E+∠ECD＝90°，

∴∠ECD＝∠F，

∴△EDC∽△FDC，

∴，即DC2＝ED•FD＝2×8＝16，

解得CD＝4m．

故选：B．

【点睛】

本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．

二、填空题

1、．

【分析】

根据给出的几何体的三视图可知几何体是由圆柱体和圆锥体构成，从而根据三视图的特点得知高和底面直径，代入体积公式计算即可．

【详解】

由三视图可知，几何体是由圆柱体和圆锥体构成，

圆柱和圆锥的底面直径均为2，高分别为4和1，

∴圆锥和圆柱的底面积为π，

故该几何体的体积为：4π+π＝π，

故答案为：π．

【点睛】

本题考查了由三视图判断几何体，该三视图中的数据确定圆锥的底面直径和高是解本题的关键；本题体现了数形结合的数学思想，注意圆锥的高，母线长，底面半径组成直角三角形．

2、9或10或11．

【分析】

从俯视图看出底层小正方体的位置，两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，分5种情况可取定小正方体的个数．

【详解】

解：从俯视图可以看出分简单组合体两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，

从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，

从左视图可以确定第一排两层，第二排三层，

∴①简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是1+2+2+3+1=9个；

如图

②简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是1+2+2+3+2=10个；

如图

∴③简单组合体可以是第一排中间列两层2个小正方体，右边列一层1个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+1+2+3+2=10个；

如图

∴④简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是2+2+2+3+1=10个；

如图

⑤简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+2+2+3+2=11个；

如图

所以搭成这个几何体所用的小立方块的个数为9或10或11，

故答案为：9或10或11．

【点睛】

本题考查根据组合体的三视图确定小正方体的个数，掌握三视图的特征，结合图形分类讨论解决问题是解题关键．

3、5

【分析】

根据正面看与上面看的图形，得到俯视图中最左的一列都为3层，第2列都为2层，第3列为1层，得到最多共3+3+3+2+2+1=14个小正方体，再根据正面看与上面看的图形，得到俯视图中的第1列只有一处为3层，其余为1层，分三种情况考虑：最底层为3层，中间为3层，上面为3层；第2列只有一处为2层，上面或下面；第3列为1层，最少需要1+1+3+1+2+1=9个小正方体．

【详解】

解：由题意可得：

最多需要14个小正方体，最少需要9个正方体，

相差14-9=5个，

故答案为：5．

【点睛】

本题考查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．

4、36

【分析】

先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.

【详解】

解：从三视图可得得到：这个几何体是三棱柱，

其底面是边长为4cm的等边三角形，侧棱长为3cm，

所以这个三棱柱的侧面积为：cm2

故答案为：36 cm2

【点睛】

本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.

5、6

【分析】

从正面看，左面看，得到长方体的高为4，长为3，得到从上面看的矩形长为3；左边看，从上面看，宽相等，得到从上面看的矩形宽为2，计算即可．

【详解】

根据正面，左面高平齐，正面，上面长对正，左面，上面宽相等，得到从上面看的矩形长为3，宽为2

故从上面看到的形状图的面积为6，

故答案为：6．

【点睛】

本题考查了从不同方向看，熟练掌握三视图的特点与联系是解题的关键．

三、解答题

1、4.8m

【分析】

根据题意得到三角形相似，利用相似三角形的对应边的比列等式计算即可；

【详解】

解：∵，

∴，，

∴，，

由题意得：，，，

∴，，

∵，

∴，

∴，，

整理得：，

解得：，

∴这盏路灯OK的高度是4.8m．

【点睛】

本题主要考查了相似三角形的判定与性质，中心投影，准确计算是解题的关键．

2、（1）9；（2）见解析．

【分析】

（1）直接根据几何体的形状，数出小正方体的个数即可；

（2）直接利用左视图以及俯视图的观察角度分析得出答案即可．

【详解】

解：（1）由题意得：图中共有9个小正方体．

故答案为：9．

（2）如图所示，即为所求：

【点睛】

本题主要考查了画小立方体组成的几何体的三视图，判断小立方体的个数，解题的关键在于正确注意观察角度，主视图、俯视图、左视图分别是从物体的正面，上面、左面看得到的图形．

3、（1）见解析；（2）9或11

【分析】

（1）根据三视图的定义画图即可；

（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，由此即可得到答案．

【详解】

（1）画出的三视图如图所示：

（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，

∴这个几何体还可以由9个或11个小正方体组成．

【点睛】

本题主要考查了画小立方体组成的几何体的三视图，由三视图求小立方体个数，解题的关键在于能够正确观察图形求解．

4、

（1）主

（2）见解析

（3）见解析

【分析】

（1）根据移开后的主视图和没有移开时的主视图一致即可求解；

（2）根据题意画出主视图即可；

（3）根据从左边起各列的小正方形数分别为2,3,1，画出左视图即可．

（1）

将正方体①移走后，新几何体与原几何体相比主视图没有变化，如图，

故答案为：主

（2）

图②的主视图如图，

（3）

图③的左视图如图，

【点睛】

本题考查了画三视图，根据立体图形得出三视图是解题的关键．

5、（1）9；14；（2）画图见解析；几何体的表面积为．

【分析】

（1）根据左视图，俯视图，分别在俯视图上写出最少，最多两种情形的小正方体的个数即可解决问题；

（2）根据立方体的体积公式即可判断，分上下，左右，前后三个方向判断出正方形的个数解决问题即可．

【详解】

解：（1）观察图象可知：最少的情形有2＋3＋1＋1＋1＋1＝9个小正方体，

最多的情形有2＋2＋3＋3＋3＋1＝14个小正方体，

故答案为9，14；

（2）该几何体体积最大值为33×14＝378（cm3），

体积最大时的几何体的三视图如下：

因此这个组合体的表面积为（9＋6＋6）×2＋4＝46（cm2），

故答案为：46cm2．

【点睛】

本题考查简单组合体的三视图，理解视图的意义，掌握简单组合体三视图的画法是正确解答的关键．
