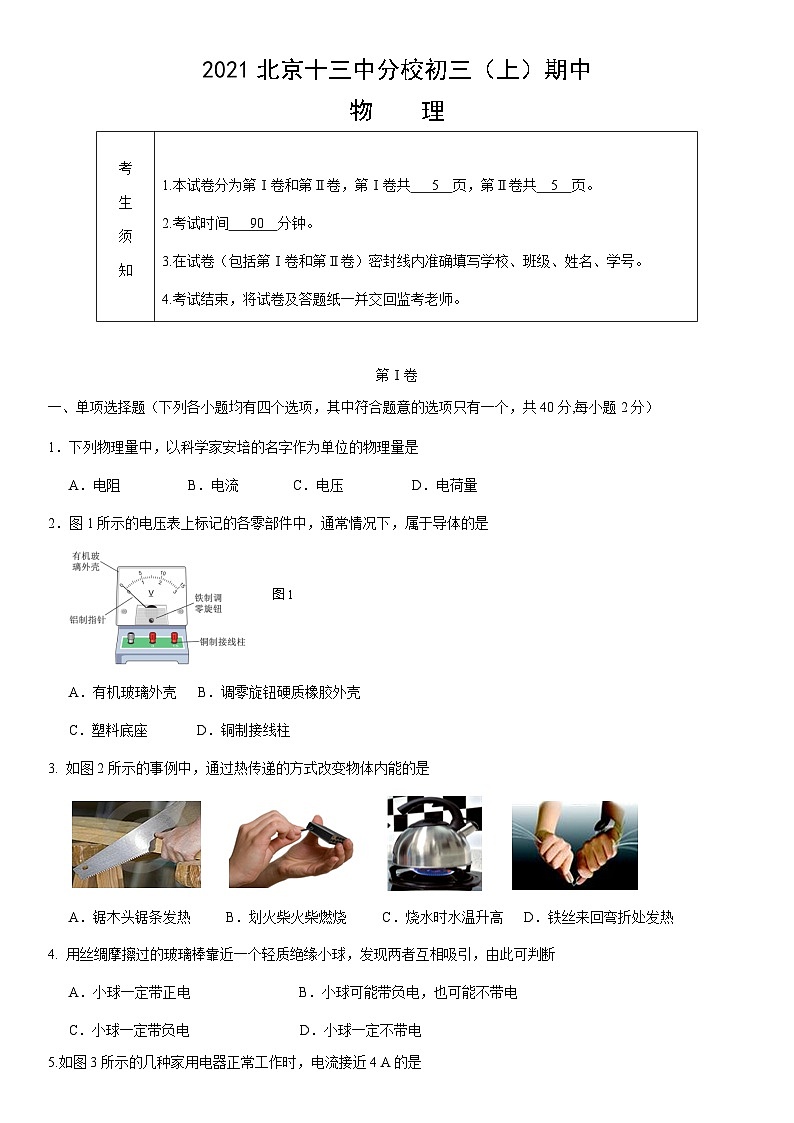

2021北京十三中分校初三（上）期中物理

2021北京十三中分校初三（上）期中

物    理

第Ⅰ卷

一、单项选择题（下列各小题均有四个选项，其中符合题意的选项只有一个，共40分,每小题2分）

1．下列物理量中，以科学家安培的名字作为单位的物理量是

A．电阻       B．电流        C．电压         D．电荷量

2．图1所示的电压表上标记的各零部件中，通常情况下，属于导体的是

A．有机玻璃外壳   B．调零旋钮硬质橡胶外壳

C．塑料底座       D．铜制接线柱

3. 如图2所示的事例中，通过热传递的方式改变物体内能的是

A．锯木头锯条发热     B．划火柴火柴燃烧     C．烧水时水温升高 D．铁丝来回弯折处发热

4. 用丝绸摩擦过的玻璃棒靠近一个轻质绝缘小球，发现两者互相吸引，由此可判断

A．小球一定带正电 B．小球可能带负电，也可能不带电

C．小球一定带负电             D．小球一定不带电

5.如图3所示的几种家用电器正常工作时，电流接近4 A的是

6．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是

A．长导线的电阻大         B．若它们粗细相同，则长导线的电阻大

C．短导线的电阻大         D．若它们长度相同，则粗导线的电阻大

7．如图4甲所示为一实物电路连接图，与之相对应的电路图是图4乙中的

8. 如图5为四冲程汽油机工作过程的示意图。其中表示将机械能转化为内能的冲程是

9. 2021年10月3日，换装“中国心”国产涡扇-10系列航空发动机的中国空军歼-20隐形战机在本届珠海航展上多次进行飞行表演，如图6。涡扇-10系列航空发动机是喷气发动机，它能将燃料燃烧产生的高温高压气体的内能转化为

A .光能      B.机械能     C.化学能      D.电能

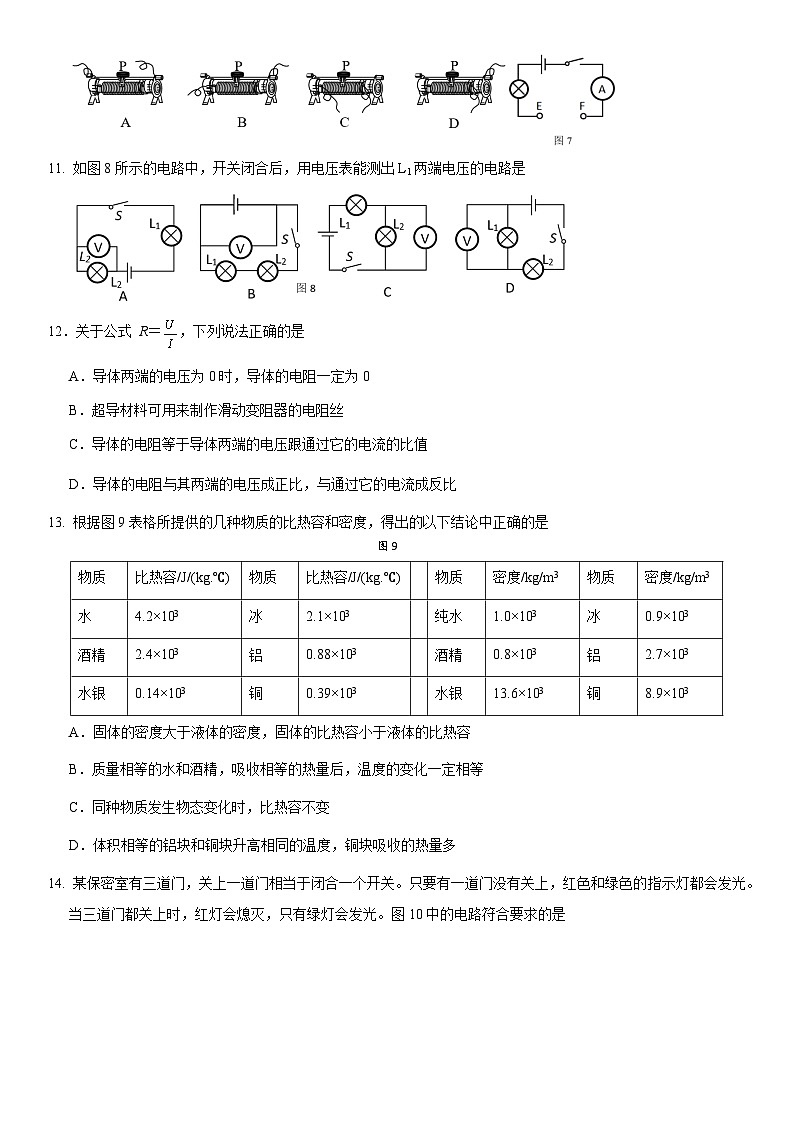

10．将滑动变阻器接入图7所示电路的EF两点间，使滑动变阻器的滑片P向左端移动时，电流表的示数变小。则下图所示的滑动变阻器的四种接法中正确的连接方法是

11. 如图8所示的电路中，开关闭合后，用电压表能测出L1两端电压的电路是

12．关于公式 R＝，下列说法正确的是

A．导体两端的电压为0时，导体的电阻一定为0

B．超导材料可用来制作滑动变阻器的电阻丝

C．导体的电阻等于导体两端的电压跟通过它的电流的比值

D．导体的电阻与其两端的电压成正比，与通过它的电流成反比

13. 根据图9表格所提供的几种物质的比热容和密度，得出的以下结论中正确的是

A．固体的密度大于液体的密度，固体的比热容小于液体的比热容　

B．质量相等的水和酒精，吸收相等的热量后，温度的变化一定相等

C．同种物质发生物态变化时，比热容不变

D．体积相等的铝块和铜块升高相同的温度，铜块吸收的热量多

14. 某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。图10中的电路符合要求的是

15．如图11所示的电冰箱压缩机和冰箱内照明灯泡的连接电路示意图。压缩机用的电动机，受温控开关控制，电冰箱内的照明灯泡，受门控开关控制，电动机和照明灯泡既能各自单独工作又能同时工作，其中符合上述要求的电路图是

16. 在一次实验中，某位同学按照图12（甲）所示的电路正确连接。闭合开关S后，他发现两块电流表指针的偏转角度相同，都如图12（乙）所示。则通过灯泡L1和L2的电流分别为

A．0.16A ，0.8A

B．0.16A ，0.64A

C．0.64A ，0.16A

D．0.64A ，0.8A

17．关于燃料的热值和热机效率，下列说法中正确的是

A．热机做的有用功越多，效率就一定高

B．汽油机的效率高于50%

C．燃料的热值与燃料是否完全燃烧无关

D．煤的热值大于干木柴的热值，煤燃烧放出的热量一定比干木柴燃烧放出的热量多

18. 小明在研究汽车油量表的原理。如图13是一种测定油箱内油量的装置图。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，下列说法正确的是

A．变阻器R连入电路的电阻变小

B．电阻R0两端电压变大

C．滑动变阻器滑片向下移动，电流表读数变大

D．滑动变阻器滑片向上移动，电流表读数变小

19.小铭用如图14所示的电路进行实验，当闭合开关后发现灯泡不亮，电压表明显偏转，电流表指针不发生偏转，则可能的故障原因是

A．小灯泡短路               B．小灯泡断路

C．滑动变阻器短路           D．滑动变阻器断路

20．小军同学根据他在电学实验课上获得的实验数据，绘制出如图15所示的图像。其中图甲表示电阻R1，图乙表示电阻R2。根据图像信息可判断

A．当R2两端的电压为8V时，电阻R2的阻值为8Ω

B．当R1两端的电压为2V时，通过它的电流为1.2A

C．当通过R2的电流为0.2A时，电阻R2的阻值为5Ω

D．当R1和R2并联在电压为4V的电路中，总电流为0.5A

二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）

21．下列说法中正确的是

A．一杯水的比热容比一桶水的比热容小

B．“墙角数枝梅，凌寒独自开。遥知不是雪，为有暗香来。”说明分子在不停地做无规则运动

C．组成物质的分子之间，只存在引力，不存在斥力

D．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象

22. 关于内能、温度和热量，下列说法中正确的是

A．0℃的冰也有内能                   B．内能总是从内能多的物体向内能少的物体转移

C．物体的内能增加，一定是吸收了热量  D．物体吸收热量，温度不一定升高

23. 下列关于电流、电压和电阻的说法中，正确的是

A．电荷的定向移动形成了电流

B．规定自由电子定向移动的方向为电流方向

C．电压的作用是使自由电荷定向移动形成电流

D．导体之所以导电是因为导体内部有大量的自由电子

24. 在物理实验中，对物理量进行多次测量，有的是为了通过多次测量减小误差，有的是为了通过多次测量寻找规律。下面四个实验中，通过多次测量寻找规律的是

A．在探究并联电路中干路电流与各支路电流的关系时，测量多组对应的干路电流和各支路电流

B．在探究电流与电阻的关系时，测量不同导体在相同电压下通过的电流

C．在探究电流与电压的关系时，测量同一段导体对应的多组电压和电流

D．在测量铁的密度时，测量多个铁块的质量和体积

25. 关于图16所示的四个热学实验，下列说法中正确的是

A．抽去玻璃隔板后，两瓶中的气体逐渐混合，是由于空气密度较大，对流造成的

B．试管内的水蒸气将橡胶塞推出，水蒸气对塞子做功，内能转化为橡胶塞的机械能

C．缓慢向上提拉与水面接触的玻璃板，在玻璃板离开水面前，弹簧测力计示数变大，是由于分子间存在引力

D．金属管装有少量酒精，迅速拉动缠在金属管外的皮绳，可使管内的酒精温度升高

第Ⅱ卷

三、实验解答题 （共38分，37（2）2分，其余每空每图均1分）

26．如图17，电阻箱的示数是         Ω；

27.（1）观察如图18所示实验，当活塞迅速下压时，棉花会燃烧。这是因为活塞对空气      ，使空气的内能增加，温度升高，达到棉花的着火点，从而使棉花燃烧起来。

（2）分别向盛有等量的冷水和热水的烧杯中滴一滴墨水，经过相同的时间后观察到的扩散现象如图19所示。请你根据实验现象提出一个可探究的科学问题___________________。

28.如图20是在科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是      ，（选填“导体”或“绝缘体”）电荷通过人体传到头发上，由于            而使头发炸开，竖起来。

29. 如图21，在烧杯中加入盐水，将铜片和锌片放在盐水中，铜片和锌片分别与电压表正负接线柱相连，构成一个电池。试着用电压表测量这个自制电池的电压，电压表指针正偏。根据现象可判断金属片         （“铜片”或“锌片”）是电池的正极。

30.（1）用笔画线代替导线，在图22中使灯L1、L2并联，开关S同时控制两盏灯，电流表测量通过灯泡L1的电流。在虚线框内画出对应的电路图。

（2）按照要求连接图23的实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮。

31. 如图24甲所示的电路，开关S闭合后，两个电压表V1和V2的示数如图24乙中两表盘所示，由此可知电阻R1两端电压是        V。

32．小刚为比较A、B两种液体的比热容，组装了如图25所示的装置。他用完全相同的铁架台、石棉网、酒精灯、烧杯、温度计各两个进行实验。

（1）实验应控制：两个烧杯中所装的A、B两种液体的初温相同、        相等。

（2）给两种液体加热，记录两种液体的初温和末温，当        相同时，温度升高较多的液体其比热容较        。

（3）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，则      液体的比热容较大。

（4）下列事实能用上述实验结果解释的是      。

A．夏天给教室地面洒水，感觉凉爽

B．烈日当空的海边，沙子烫脚而海水却是凉的

C．用盐水腌鸭蛋，一段时间后鸭蛋变咸

33．下面是我们曾做过两个实验：

（1）在图26中闭合开关后，灯泡不发光。加热废灯泡灯芯的玻璃柱到红炽状态，小灯泡            ，这是因为                       。

（2）在图27中闭合开关后灯泡发光，加热电阻丝，灯泡变         ，说明电阻的大小跟          有关。

34. 某实验小组在“探究影响电阻大小的因素”时，连接了如图28所示的电路进行实验，电源两端电压保持不变，实验测得的数据如下表所示。

请回答下列问题：

（1）该实验可以根据电流表示数的变化，间接得到各合金丝电阻大小关系，这种研究问题的方法叫做                。（选填 “控制变量法”、“等效替代法”或“转换法”）

（2）分析        两根金属丝的实验数据，可得出的结论是：导体的电阻大小与导体的横截面积有关。

（3）通过分析c、d两根金属丝的实验数据，可得出的结论是：导体的电阻大小与导体

的            有关。

35．在探究“通过导体的电流跟电阻的关系”实验中，已经备有的实验器材有：学生电源、已调零的电流表和电压表、滑动变阻器、定值电阻若干、开关和导线若干。小亮利用上述部分器材连接成了图29所示的电路。闭合开关S前，同组的小兰指出电路连接有错误。

（1）小亮的探究问题中，自变量是__________。

（2）小兰只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法。（在错接的导线上画×，然后画出正确的接线）

（3）请你画出正确的实验电路图。

（4）以下是他们的部分实验步骤，请你帮他们补充完整：

①闭合开关S，并移动滑动变阻器的滑片P，使电压表的示数为U，读取电流表示数I，将R和I的数据记录在表格中。

②断开开关S，         ，闭合开关S，                    ，用电流表测得电流I，将R和I的数据记录在表格中。

③多次仿照步骤②操作，将相应的电阻R和I的数据记录在表格中。

（5）小兰和小亮根据实验数据绘制出通过导体的电流随导体电阻变化规律的图像，如图30所示。请你根据图像判断，当导体电阻为4Ω时，通过该导体的电流为     A。

36.小东同学做“探究电流与电压关系”的实验时，电路连接如图31所示。

（1）如果在闭合开关之前，发现电流表的指针如图32所示，可能的原因是       ；

如果闭合开关之后，发现电流表的指针转动后仍如图32所示，可能的原因是        。

（2）排除故障后，在闭合开关前应将滑动变阻器的滑片P移动到   （选填“A”或“B”）端。

（3）闭合开关后，调节滑动变阻器的滑片P到不同的位置，发现电流表有示数，电压表均无示数，产生这种现象的原因可能是：_____（选填“R断路”或“R短路”）。

（4）根据实验目的，滑动变阻器在本实验中除保护电路外，另一个主要作用是：

A．改变电阻R两端的电压

B．控制电阻R两端的电压保持不变

C．控制通过电阻R的电流保持不变

（5）小东排除故障后完成实验，记录的实验所数据如下表所示。依据表格数据可得出：当         一定时，通过导体的电流与                        。

37.实验室有如下器材：满足实验要求的电源一个，电压表一支，阻值为1Ω～15Ω的已知定值阻值多个，开关一个和导线若干。小明想利用如上器材设计一个实验，证明“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”。请你根据上述要求帮助小明：

（1）画出实验电路图；（2）设计出实验数据记录表

四、科普阅读题（共4分，每空1分）

阅读《半导体》，回答第38题。

半导体

半导体指常温下导电性能介于导体与绝缘体之间的一类材料。半导体在收音机、电视机、照明以及测温领域有着广泛的应用，如二极管就是采用半导体制作的器件。今日大部分的电子产品，如计算机、移动电话或是数字录音机当中的核心单元都和半导体有着极为密切的关系。半导体在多方面的重要应用，原因在于它除了导电能力外还有许多特殊的电学性能。

半导体的导电性能会受到温度、光照、压力和掺入杂质等多种因素的影响。一些半导体在受到压力后，其导电性能发生较大的变化，利用这种特性，可以做成体积很小的力敏元件，用来测量压力的变化；一些半导体在温度升高后，它的导电性能迅速增强，利用这种特性。可以做出体积很小的热敏电阻，用来测量很小范围内的温度变化，反应快，且精度高。

（1）半导体的导电性能会受到________影响。（填写一种影响因素即可）

（2）2021年10月2日，北京节能环保中心发出《关于全市节能节电的倡议书》，倡议全市机关、企事业单位及广大市民,践行绿色低碳生活方式和用电习惯。为了实现城市道路路灯的自动控制，需要用到一种智能开关，使其在天黑时能自动接通照明电路，使路灯工作。这种智能开关用到了一种半导体材料，这种半导体材料的导电性受到________影响。

（3）如将文中所述的热敏电阻与电源、电流表和一个定值电阻串联成一个电路。如图33甲所示，随着温度的变化，电流表的示数也会相应变化。我们将电流表中的电流刻度盘换成相应的温度刻度盘，就能直接显示出热敏电阻附近的温度值。如果刻度盘正中的温度刻度值为20℃（如图33乙所示），则25℃的刻度应在20℃的________边（选填“左”或“右”）。

（4）如果在上述电路中，将电流表改为电压表，用电压表的示数反映热敏电阻附近的温度值，要求电压表与电流表的偏转方向相同时，所反映的规律也相同。则图34所示电路符合要求的是________。

五、计算题（共8分。每题4分）

39．如图35所示，电源两端电压为8V且保持不变，R2的阻值为30Ω。闭合开关S，电流表示数为0.2A。求：

（1）通过电阻R1的电流；

（2）电阻R2两端的电压；

（3）电阻R1的阻值。

40．如图36所示的电路中，已知电阻R2的阻值为20Ω，电源电压保持不变。只闭合开关S时电流表的示数为0.15A，开关S和S1均闭合时电流表的示数为0.2A。

（1）画出开关S和S1均闭合时的等效电路图

（2）求电源电压的大小；

（3）求电阻R1的阻值。
